Прожектор для авто своими руками

Не совсем ремонт и доработка. Делаем авто-переноску из СД прожектора 10Вт

Предыдущая работа щедро снабжала меня трупами светодиодных ламп и светильников. Не вдаваясь в технические подробности, не менее 90 процентов того, что, что везде в продаже, откровенный шлак, принципиально не способный работать сколь-нить долго, в основном, из-за отсутствующего охлаждения… Но это лирическое отступление.

Но вот, как ни странно, кетайские прожекторы сделаны весьма грамотно в плане охлаждения светодиодного излучателя. Здесь радиатором служит сам литой корпус прожектора. Сами излучатели на удивление живучие, а дохнут там чаще всего т.н. «драйверы» (специфические блоки питания 220в — 9в стаб. ток 1А)

Моё внимание привлекли кетайские светодиодные прожекторы именно 10Вт. Посмотрите на фотку излучателя (кластера): там явно видны 9 штук 1-ваттных кристаллов (3В 330мА), включенные по 3шт последовательно, и 3 таких цепочки в параллель.

Т.е. кластер имеет напряжение ок. 9в при +25гр, и ток около 1А.

Авто-переноска напрашивается сама собою.

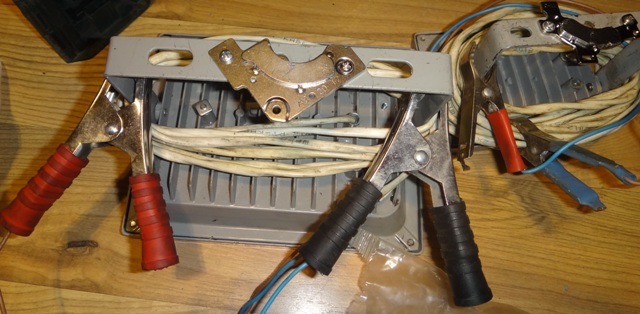

Я наделал кучу переносок из палёных прожекторов, и снабдил ими всех знакомых. Схемы я делал разные, но всегда всё монтировал под отражателем, т.е. отсек драйвера не нужен и снимался. Получалось достаточно компактно. Импульсные схемы для 10Вт я не делал, в этом нету особого смысла. Т.е. переноска жрёт около 1А. Получается около 750Лм света, это реально дофига, очень ярко. И можно смело оставлять включённым к батарейке часов на 10 точно, без опасности высадить её.

Кучу переносок я сделал с тупым резистором, рассчитанными на 14,5В:
(14,5В-9В)/1А=5,5 Ом. Берём ближайший бОльший, мощностью около 5Вт, включаем последовательно, и наслаждаемся работой.

одну штуку сделал со стабилизатором тока на LM317
одну штуку сделал с диодным мостиком, чтобы полярность не блюсти

Источник

Светодиодный прожектор на 12 В своими руками

Сегодня захотелось поведать о том, как можно собрать светодиодный прожектор на 12 В своими руками. Этой статьей начну небольшой цикл контента, в котором будет рассказано о том, каким образом вообще можно собирать светодиодные прожекторы своими руками. будь они на 12 или 220 В. В принципе, ничего сложного в таких самоделках нет. Необходимо только правильно подбирать комплектующие. И тогда получится вполне качественный продукт за копейки, по сравнению с тем, что мы можем приобрести в магазинах.

Не могу сказать, откуда появилась эта идея, но точно могу сказать, что в гараже я уже давно все перевел на самодельные диодные прожекторы, т.к. света получается больше, чем в покупных.

Светодиодный прожектор своими руками из галогенного прожектора. Материалы.

Из заголовка понятно, что за основу взят корпус от галогенного прожектора на 200 Вт. Дальше нам нужен 10 Вт хороший светодиод и драйвер. В принципе ничего сверхъестественного. Драйвер выбран из расчета на 12 В от сети 220 В, т.к. будем устанавливать его на столбе, а там у меня только 220В)).

Драйвер я взял следующий. Это один из лучших. Изначально для эксперимента брал тот, что валялся в подсобке. Но он приказал долго жить, так как качество оставляло желать лучшего, да и был он открытого типа, поэтому не сильно меня устраивал. На фото видно будет именно его. Отмечу, что надо сразу соображать по размерам, чтобы поместился в «помещение» прожектора. Ну и не брать дешевый. Берите дороже, но зато не придется лазить на столбы и снова разбирать свое «детище». Мой уже в работе почти 3 года и больше «не парюсь».

Светодиод, как и всегда отсюда. Также, берите дорогой. Иначе я не отвечаю за качество)).

Сам корпус — их у меня вагон и маленькая тележка, так как торгуем мы ими.

Характеристики светодиодного драйвера для led прожектора своими руками на 12 В

Здесь много не стоит разглагольствовать, а приведем простые характеристики, по которым стоит выбирать драйвер для 10 Вт светодиода. Расписывать лень, сделал скрины. Тут все понятно без слов. Кому не понятно. спрашивайте в комментариях, поясню.

Источник

Самодельный светодиодный прожектор в домашних условиях

Устаревшие галогенные прожекторы в последнее время повсеместно заменяются системами освещения на светодиодах, которые имеют более высокую эффективность, но стоимость таких устройств на порядок выше.

Мастера знают, как собрать светодиодный прожектор своими руками. Для этого придется купить необходимые детали, подготовить инструменты и освоить простые навыки.

Особенности конструкции прожектора

Диодные прожекторы или LED-устройства весьма экономичны по расходу электроэнергии, требуют минимум обслуживания, их светящие элементы работают до 50 – 90 тыс. часов. Приборы приспособлены для эксплуатации на улице, не портятся от погодных условий, грязи, пыли. Качество излучаемого света очень высокое.

Можно ли сделать прожектор на светодиодах своими руками? Конструкция такого оборудования довольно проста, потому можно попробовать собрать его в домашних условиях. Серьезных поломок у самодельного прожектора обычно не возникает, а все, что сломается, можно отремонтировать самостоятельно.

Устройство будет состоять из таких частей:

Матрица прибора состоит из диодов, прикрепленных к плате и защищенных особыми полимерами от повреждения.

Электротехническая специфика прожектора

Перед началом сборки надо уточнить особенности электроники прожектора на основе светодиодов. Это поможет выполнить работу правильно и исключить воздействие высоких температур на активную зону прибора. Дело в том, что твердотельные полупроводники высокочувствительны к таким перепадам, что вызывает их деградацию и потерю легирующих добавок. В конечном счете критическое повышение температуры (от +60 градусов) вызывает уменьшение интенсивности освещения или полную поломку.

Конструкция простого светодиода предусматривает наличие таких составляющих:

Мощный светодиод включает проводник, теплоотвод, кристалл, линзу, катод. Надо помнить, что мощность диода повышает риск его преждевременного износа из-за перегрева. При создании самоделки важно обеспечить хорошую систему отведения тепла, правильно разбить излучатель на несколько частей и верно их установить (последовательно или параллельно). В простых прожекторах можно делать всего 1 излучающий элемент.

Не менее важно стабилизировать сеть по току, иначе перегрева не избежать. Ток должен регулироваться приложенным напряжением и ограничиваться резисторами на диодах. При создании схемы ЛЕД-устройства делается строгий расчет: при превышении напряжения светодиоды скоро испортятся, при недоборе — будут слабо светить.

Необходимые материалы и детали

Чтобы собрать качественное устройство, надо заранее купить все нужные составляющие. Часть можно найти в гараже у автолюбителей, иные — раздобыть у знакомых.

Для работы потребуются такие инструменты:

Источники света

Светодиоды — главный элемент осветительного прибора, без них не будет выполняться основная функция устройства. Их качеству стоит уделить самое пристальное внимание при покупке. Все светодиоды в рамках одного прибора обязаны быть строго одинаковыми по типу, техническим параметрам (вольт-амперные характеристики).

Тип светодиодов

Рекомендуется сразу купить достаточное количество запасных диодов (до 10), которые заменят поврежденные при монтаже изделия. Неудачное монтирование — не редкость, и покупка с запасом избавит от неудобств.

Существует три основных типа светодиодов:

Материал корпуса

Корпуса для прожекторов можно купить в интернет-магазине или в специализированном отделе радиотехники, электроники. Стоимость их довольно низкая. Можно «вытряхнуть» старый галогенный светильник, взяв за основу его корпус. Оба варианта хороши, поскольку не придется изобретать отражатель, который уже есть внутри. Цена простенького галогенового светильника составит 150 – 200 рублей, а замена наполнения на светодиодное позволит получить мощное светотехническое оборудование.

Можно сделать корпус самостоятельно, но его эстетические свойства будут ниже. Для обеспечения высокой степени защиты от пыли, влаги стоит взять старую автомобильную фару. Для отличного отвода тепла применяют алюминиевые радиаторы — из них получаются качественные корпуса.

Чтобы разместить пару или больше светодиодов и матриц на одной плате, лучше сделать корпус из жести, тонколистовой стали. После сгибания коробки края шлифуют, швы соединяют заклепками. Сверху изделие грунтуют, наносят эмаль по металлу. Дальше работать с заготовкой можно только после полного высыхания.

Источник питания

После сбора диодов надо подумать о подаче напряжения. Бытовые источники тока не применяются, нужен специальный LED-драйвер, который подает пульсирующий стабильный ток.

LED-драйвер

Высокого напряжения (220 Вольт) светодиодам для питания не требуется, им достаточно 3,2 – 12 Вольт. Если подать к устройству большее напряжение, его можно попросту сжечь. Именно для исключения таких последствий любой прожектор должен иметь LED-драйвер. Его предназначение — стабилизация постоянного тока.

Практически для всех самодельных светодиодных прожекторов годится драйвер LED-лент или систем интерьерного освещения. Его покупают заранее в готовом виде, согласно техническим параметрам рассчитывают количество диодов и разрабатывают схему их соединения. Она будет зависеть от напряжения на выходе и тока стабилизации.

Блоки питания

Такие приборы применяются на прожекторах, которые построены на LED-матрицах. Для малых устройств небольшой мощности можно применять блоки питания общебытового значения с выходным пульсирующим током 0,5 – 1,5 А, напряжением на несколько вольт больше, чем прямое напряжение светодиодов. Для стабилизации тока используются микросхемы LM317, а для приборов более высокой мощности — LM350, LM338.

Этапы сборки прожектора

Порядок создания готового изделия следующий:

Для подключения в сеть надо заранее подвести провода электропередачи в нужное место. Важно не перепутать полярность проводов, иначе диоды могут сгореть или не будут работать. Обязательно устанавливается драйвер для стабилизации напряжения. Места стыков проводов изолируются гофрой или пластиковым чехлом. Готовую конструкцию закрепляют на улице.

В результате таких действий будет готов самодельный прожектор с направленным освещением и высокой яркостью. Минус в том, что при нестабильном напряжении надежность изделия будет ниже, поскольку скачки могут вызвать перегорание диодов. Исправить такой недочет поможет монтирование двух резисторов с сопротивлением 1 – 2 Ом. Это позволит получить действительно качественную конструкцию не хуже тех, что реализуются в магазине.

Источник

Как из фары авто сделать прожектор на 220 в

Для уличного освещения применяют специальные светильники, в которые вставляют лампы накаливания, ртутные, светодиодные лампы. Стоят они недешево, потому умельцы ищут альтернативные устройства. Как вариант предлагают освещать территорию автомобильной фарой.

Имеющаяся в фаре лампочка рассчитана на напряжение 12 В, потому, чтобы запитать ее от бытовой электросети, нужен трансформатор. Он по габаритам вовнутрь фары не поместится, делать для него отдельный корпус накладно по деньгам, неудобно по конструкции.

Но есть выход – можно заменить стандартную лампочку на галогенную, работающую от напряжения 220 В. Они компактные, имеются разной мощности: 35, 50, 75 Вт. Любая из перечисленных подходит для поделки.

Чтобы установить галогенные лампы вовнутрь фары, нужно обеспечить их соответствующим креплением. Это необходимо для того, чтобы было легко менять их при выходе со строя.

Разбирают штатную лампу, работающую от 12 В. Она, помимо собственно лампы, оборудована припаянной к ней крепежной «юбкой». Место пайки хорошо прогревают, например, над горелкой газовой плиты, и отделяют «юбку» от цоколя лампы.

Берут кусочек фольгированного текстолита, вырезают из него круг под размер внутреннего отверстия «юбки». В центре размечают и сверлят отверстия под ножки галогенной лампы. Приклеивают подготовленный кружок к «юбке».

Крепление ножек лампы обеспечивают штыревым разъемом «2РМ», который покупают в радиомагазине, на барахолке. Он должен быть «мамой». Вставляют его в устроенные ранее отверстия, пропаивают, соединяя с фольгой на текстолите в «юбке».

Лампу вставляют в разъемы, «юбку» – в фару. Закрывают последнюю стеклом. Размещают светильник в нужном месте, обеспечивают подвод к нему напряжения 220 В и освещают территорию.

Источник

Прожектор для авто своими руками

Строительный сезон в этом году решено было не закрывать, а так как осенью и тем более зимой темнеет рано нужен мощный источник света. Особенно сейчас когда мы занялись фасадом, нужно чтобы свет освещал всю сторону фасада. Для этой цели был сделан мощный простой светодиодный прожектор своими руками.

Заказываем компоненты и собираем простой прожектор своими руками на 50Вт.

На изготовление этого простого светодиодного прожектора ушло 5 минут.

Особенность данной мощной матрицы в том, что она не требует светодиодного драйвера. 220 вольт подключается прямо к ней. При этом цена очень низкая, считай даром.

И так выбираем помощнее на 50 Ватт. Warm White — теплый белый (ближе к лампе накаливания по тону) или Cold White — холодный белый.

Скажу вам, что 50 Вт для светодиодов это прилично.

Обратная сторона модуля представляет из себя алюминиевую подложку.

Я брал без линзы. Но на следующий самодельный прожектор закажу обязательно с линзой. Дело в том, что цена от этого почти не измениться. Разница что-то около 20 рублей. К линзе в комплекте идет отражатель.

Плюс контакты 220 нужно будит как-то изолировать, закрывать, а так их закроет линза.

На этом фото матрица вместе с линзой и отражателем.

На обратную строну LED-модуля нанес тонкий слой термопасты (остатки от замены процессора в ноутбуке).

Собственно все очень примитивно и видно на фотках. Вид у него конечно не шибко цивильный, на фасад такой не повесишь, но для стройки самое то.

Не забываем, что контакты 220В открыты! Обязательно изолируем!
Я залил лаком и поверху наклеил пленку.

Это вид крепления led — матрицы с обратной стороны.

А здесь самодельный прожектор в работе. Не знаю светит ли он на 50W, но светит довольно ярко. Я пробовал работать ночью, направив прожектор на фасад, все было нормально видно. Световое пятно охватывало весь фасад в два этажа.

Вариант для фитолампы.

Кстати такие светодиодные матрицы есть со специальным спектром свечения для растений (рассады). Причем в одном модуле содержится весь необходимый растениям спектр свечения.

Так что можете штамповать фитолампы за копейки.
