Установка беспроводных кнопок управления магнитолой (Мультируль)

Давно мне не хватало управления магнитолой с руля.
Смотрел различные варианты — замена руля на руль с кнопками, установка кнопок в штатный руль с перетяжкой и т.д. Ни один из вариантов мне не подходил по разным причинам.
Пошарил по алику и встретил различные варианты кнопок на руль.
Приглянулся вот этот.

Сразу заглянем под «капот»)

Перед нами провода подключения блока кнопок к магнитоле.

Заглядываем на страницу товара, видим описание.
Белый и черный — минус, зеленый и синий — выводы кнопок. Ну и красный питание +12в.

Все круто, но мой Kenwood bt304 имеет только один провод для подключения Мультируля.

В мануале ничего не сказано про тип подключения и тд. Думаю, ну резистивный тип какой-нибудь по одному проводу. Соединяю Key1 и Key2 вместе, подключаю, но увы чуда не произошло, магнитола отказывается принимать кнопки (ничего не происходит).
Начинаю шерстить интернет, понимаю, что кенвуд хочет принимать на этот провод цифровой сигнал в виде NEC формата.

Понимаю, что нужен адаптер/переходник. Начинаю искать, нахожу на алике, но цена кусается, да и ждать надо опять.
Принимаю решение писать адаптер самостоятельно, о чем написал и расписал тут: Адаптер резистивных кнопок (Мультируль) для магнитол Kenwood на Arduino
Программируем, паяем, собираем, проверяем. Все работает, ура!

Питание адаптера подключил через dc/dc преобразователь mini360. Подпаялся к питанию блока кнопок.

Все усадил в термоусадку, включая адаптер (ардуино).
Все это затолкнул в корпус блока кнопок, конечно, размер ардуины не позволил закрыть корпус) но всегда приходит на помощь изолента) в данном случае был скотч. Конечно, можно было использовать любой другой МК, который влез бы в корпус, но имеем то, что имеем =)

Подключение питания блока кнопок + адаптер необходимо только тогда, когда включена магнитола, для того, чтобы не разряжать аккумулятор)
Поэтому адаптер подключаем на управляющий провод магнитолы, на котором появляется плюс, только в момент включения зажигания. У меня это был красный провод, у вас может быть другим, в зависимости от автомобиля!

Ставим магнитолу на место, приклеиваем кнопки на руль с обратной стороны (мне так было удобнее).
Радуемся удобству управления магнитолой)

Источник

ПДУ на руль для автомагнитолы.

Здравствуйте! Полтора года назад приобрёл себе в автомобиль полностью сенсорную магнитолу. То, что на ней нет никаких кнопок- прикольно, конечно. Но со временем стало понятно, что пользоваться » на ходу» не очень удобно. Отвлекать взгляд от дороги, чтобы прибавить или убавить громкость- не очень хорошо.
В принципе, при выборе своей магнитолы, я предполагал её дооснащение подобным устройством.

Выбор устройств для управления магнитолой не сильно богат. Я насчитал пять видов универсальных ПДУ. Кучу кнопок мне не нужно, мне достаточно переключать треки и регулировать громкость.
Подрулевой проводной рычаг с кнопками тоже забраковал, хоть он и дешёвый. Я бы не мог до него дотягиваться не снимая руку с руля.
Комплектные пульты от производителя магнитолы ( парные на 10 кнопок) слишком здоровые. Не умещаются между спицами рулевого колеса. На верх обода руля их перенести тоже не вариант- это место хвата. Думал купить 1 штуку( на 5 кнопок бывают), но по отзывам и по описанию у продавца работают только 4 кнопки и частенько слетают настройки.
Есть комплект из двух круглых ПДУ по 5 кнопок. Но цена в половину стоимости магнитолы меня отрезвляла.
Приобретённый девайс появился в продаже недавно, описаний на него не нашёл. Даже размеры у разных продавцов различны. Разбег цен тоже мне не понятный. Я выбрал самый дешёвый- 800 рублей на распродаже 11.11. Хотя и у этого продавца( другой лот, но абсолютно одинаковый) и других точно такой же товар стоит примерно 1000 руб.

Продавец ещё раздавал купоны 1$ от 1,01$ и купон Али какой-то применился. Конечная стоимость вышла 625 рублей.
Я не сильно надеялся, что приедет то, что нужно. Сомнения в цене дешевле в 2 раза и то, что продавец отправил товар и дал трек номер через 5 минут после оплаты. И это 11.11 в первый час начала продаж!
Как не странно, но 25.11 я уже получил посылку.

Внутри пакета одна маленькая коробочка.

Комплектность:
1. Пульт с установленной батарейкой.
2. Блок приёмника.
3. Инструкция на китайском и английском языках.
4. Кружок скотча 3М.

Из характеристик известно, что пульт работает по блютуз, есть синяя подсветка кнопок и кнопок, собственно, 7 штук.

Размеры устройства оказались миниатюрные, что порадовало. Диаметр блока кнопок 47 мм, высота 12 мм. Сами кнопки большие, удобные. Нажимаются туго с щелчком. Блестящее кольцо вращается легко.

Блок приёмника размером 50 мм Х 20мм Х 12 мм. Хвосты проводов чуть больше 10 см.

Батарея используется литиевая, формата 2025 на 3 В. Скоба для извлечения батарейки не удобная вообще. Скобку достал, а батарейка внутри кнопок осталась. Приклеил на скотч, проблема исчезла.

Подсветка кнопок синяя, равномерная.Включается на 3 секунды при нажатии на кнопки или вращении колеса громкости.

Чтобы разобрать ПДУ, нужно оторвать наклейку с гарантией с обратной стороны для доступа к шурупам.

Блестящее кольцо громкости- хромированный пластик.

Кнопки мембранные. Переключатель громкости флажкового типа. Колесо громкости внутри типа шестерни, вершины зубьев отклоняют флажок переключателя в сторону в зависимости от вращения.

Блок приёмника на защёлке. Внутри плата управления на 10 ключей. Это уже хорошо, я боялся, что часть кнопок не сможет работать. А тут с запасом.

Подключение к магнитоле блока приёмника простое.

Красный провод (+) с замка зажигания.
Чёрный провод (масса).
Белый провод на выход » KEY» магнитолы.

Магнитолу я обозревал уже здесь.полностью сенсорная 2- din автомагнитола
Заходим в меню кнопок руля. Магнитола видит сколько ключей подключено и иконки подсвечивает жёлтым.
При нажатии на нужную иконку, она начинает мигать. В этот момент на ПДУ нажимаем соответствующую кнопку. Мигание прекращается, функция кнопки запомнена.
Повторяем аналогичный процесс 7 раз. Все функции ПДУ работают корректно.
При отключении питания от блока приёмника или при замене батареи в пульте привязка не сбрасывается.
Заново программировать кнопки нужно только после отключения аккумулятора автомобиля( впрочем и все настройки тоже).

Оптимальное расположение на руле- на спице.

Девайс работает. Качество изготовления и материалы очень хорошие.Пользоваться понятно и удобно.

Источник

Китайские кнопки управления магнитолой на руль. Подключение к Pioneer’у

Всем привет. Продолжаю рассказывать, что было сделано за новогодние праздники.
Еще на прошлой машине хотел себе кнопки на руль для управления магнитолой, но как-то не срослось. Теперь вот поставил на Самурая.
С Али экспресс были заказаны кнопки.

Но просто подключить их к Pioner’у не получится. В нем транзисторное управление, а кнопки на цифровом.
Проблема решается с помощью адаптера.

Блок управления кнопками был подсоединен к адаптеру. Провода KEI 1 и KEI 2 от блока управления кнопками были подключены к синему и зеленому проводам адаптера соответственно. Белый провод был откусан и заизолирован (он нужен для магнитолы KENWOOD, по-моему).

Масса подключена к массе, идущей на магнитолу, а плюсовой провод, в моем случае, к проводу АСС от замка зажигания. О том как сделать положение АСС замка зажигания в Datsun я писал ранее Дороботка замка зажигания. Положение АСС.

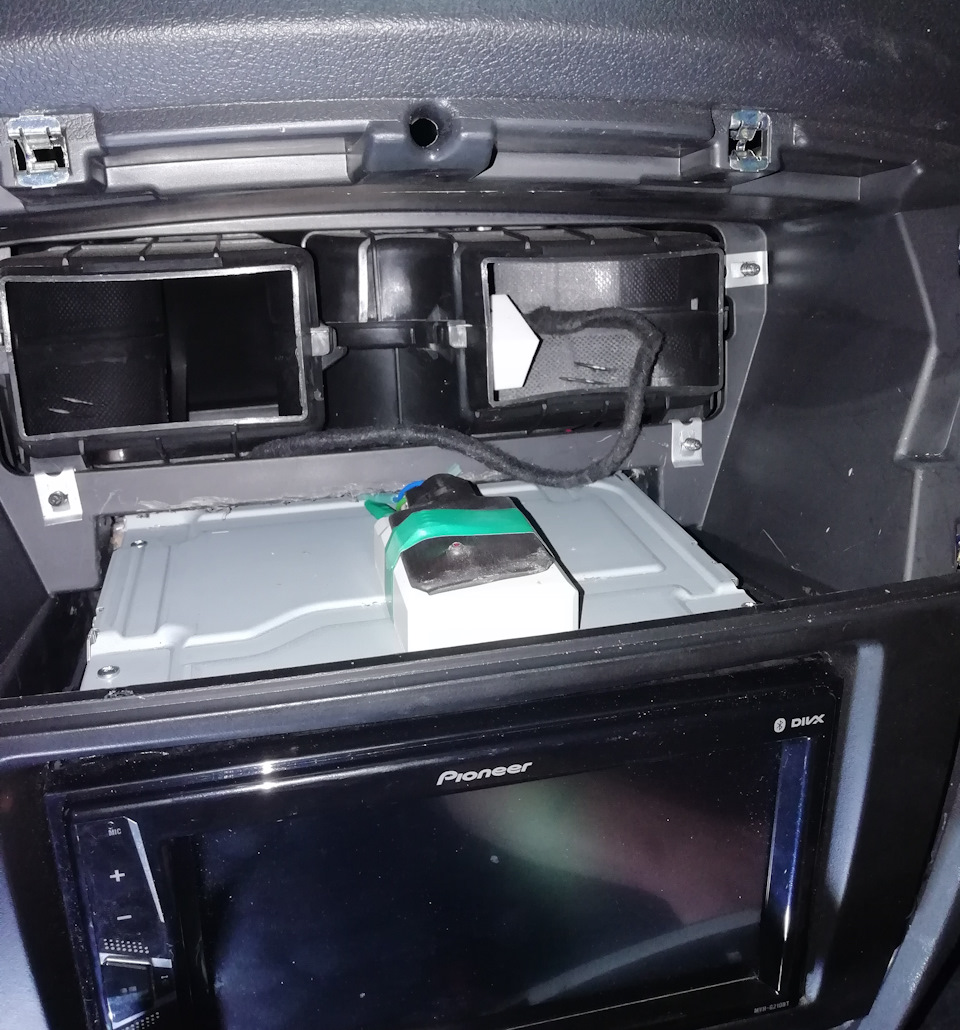

Адаптер вместе с блоком управления присоединил скотчем 3М к верхней части магнитолы.

Сами кнопки крепятся скотчем 3М, идущим в комплекте с ними.

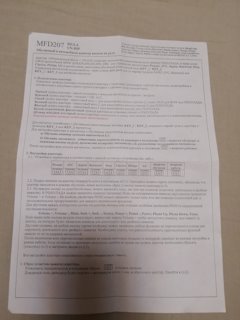

Кнопки обучал по инструкции, прилагаемой к адаптеру.
Ниже видео, где подробно рассказано про подключение и обучение. Мне его скинул менеджер интернет-магазина, где я собирался купить адаптер.

В итоге результатом доволен. Это очень удобно, не нужно трясущейся рукой тянуться к магнитоле и что-то там нащупывать, все под рукой. Да и смотрится, по-моему, хорошо.
Благодарю за внимание!

Datsun mi-DO 2019, двигатель бензиновый 1.6 л., 106 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 27

Слушай, купил такие же кнопки и попытался подключить к kenwood DPX-5200BT, но чёт они не работают… Нужно такую же схему мутить? Можешь подсказать что делать, а то я не сильно волоку, а в инете ничего нет…

Смотрите видео в записе. Там все подробно рассказано. Если магнитола имеет выход на мультируль через 3,5 jack, то нужно взять адаптер и к ниму уже подключать кнопки. После перевести адаптер в режим kenwood и обучать их.

Спасибо, всё стало ясно))

Смотрите видео в записе. Там все подробно рассказано. Если магнитола имеет выход на мультируль через 3,5 jack, то нужно взять адаптер и к ниму уже подключать кнопки. После перевести адаптер в режим kenwood и обучать их.

Ещё один момент, у меня такие же кнопки, но переключение работает на перемотку, если как то по быстрому клацнуть 2 раза тогда переключает песни, пытался переадаптирвать, подольше держать, результат тот же… такая же ситуация? Остальное всё нормально…

Нет. У меня все чётко работает. Нажал — переключил трек. Обучали точно по инструкции адаптера?

Ну да… Получается втык в самом адаптере? Мне прислали универсальный, а не от кенвуда…

Я не помню уже точно. В инструкции по моему отдельно описывается настройка каждого мафона. Адаптер в режим kenwood перевили?

Сделал и там написано что для кенвуда серый провод… Но я обучал уже с переключенными кнопками в kenwood

Серый провод вместо 3,5 jack? А при обучение прописывалась функция перемотки? Просто у меня по моему вообще мотать треки нельзя только переключать.

На kenwood нет 3.5, серый провод, там об этом в самом начале пишут, я вон скинул лист…
Ну при обучении нажимал кнопку seek+/seek- и вот когда их жмёшь они мотают, если нажать кнопку громкости к примеру и потом сразу seek, то трек переключиться или же как то 2 раза поочерёдно, я так и не понял промежуток …

Не знаю чем помочь. У меня таких проблем не было. Всё как-то сразу настроилось.

Я на авторынке нашёл. Вообще в интернете нарыть можно.

Воткнул кнопки с тем же принципом подключения, вопрос, как настроить что б при долгом бездействии подсветка кнопок потухала, а то горят круглые сутка, а там батарейки?

Я не знаю. У меня без подсветки.

У меня у дяди Веста с точно такой же ММС, стоит такая же прошивка мультируль стоит

В таком случае, в косе проводов, идущей от магнитолы должны быть провода (обычно 1 или 2 штука), отвечающие за работу мультируля. К ним подсоелиняются провода от кнопак (если с магнитолы провод один то оба провода к нему). В меню находится функция настройки мультируля и все настраивается. Как раз то про подключение к этим кнопкам штатных ГУ полно. Но это только если штатная точно поддерживает мультируль. А вот в моём случае пришлось много копаться в просторах интернета. Про подключение кнопок к адаптеру информации крайне мало.

На Весте же такая же ММС стоит у нее же мультируль
