Расположение дверей в машине
Почему двери машин открываются вперед, а не назад?
Пользоваться для высадки и посадки дверью, распахивающейся назад относительно направления движения, более удобно. Это стало понятно автопроизводителям и автомобилистам уже на начальном этапе развития отрасли. Однако к середине прошлого века большинство машин уже комплектовались привычными для нас сейчас дверями — распахивающимися против направления движения. И сегодня передние двери вообще всех машин открываются «вперед». А задние, распахивающиеся «назад», имеют лишь несколько моделей из сотен существующих: Rolls-Royce Ghost, Honda Element, Opel Meriva, да, пожалуй, и все.
Почему произошел такой «естественный отбор», вопреки очевидному удобству для пользователя авто? Основная причина — соображения безопасности. Пока машины не умели ездить достаточно быстро, все всех устраивало. Однако с ростом средних скоростей движения выяснилось, что встречный поток воздуха — опасная штука! Стоит двери случайно распахнуться на ходу, а это частенько происходило из-за несовершенства конструкции замка, набегающий воздух немедленно загибал ее назад и даже вырывал с корнем.
Второй минус распахивающихся «назад» дверей проявился с ростом числа транспортных средств в городах. Выяснилось, что когда водитель приоткрывал такую дверь для выхода из стоящего авто, щоферу приближающейся сзади машины это было далеко не всегда заметно. Что приводило к авариямс травмами и смертями при посадке-высадке. А вот когда дверь открывается «вперед», подъезжающему сзади сразу видно появившееся темное пятно (внутреняя обивка двери, как правило, отличается от цвета авто) на фоне кузова.
Не зря, кстати, со временем на торцах дверей стали ставить светоотражающие элементы и красные фонари — чтобы распахнутую или открывающуюся дверь было хорошо видно и ночью. Таким образом, удобство входа-выхода принеслив жертву безопасности. В связи с этим на современных моделях, где производители решаются применить такое конструктивное решение, оно используется лишь для задней пары дверей. Причем делают их обязательно короче передних — чтобы водители попутного транспорта в любом случае могли вовремя заприметить открытую дверь стоящей машины.
Расположение дверей в машине

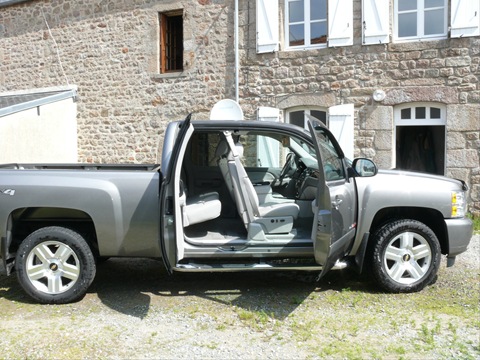

В нашей машине двери располпжены так, что при открытии, они распахиваются и образуют своеобразное пространство.
При закрытии, сначала закрывается задняя дверь, а после передняя, выйти из машины с заднего сиденья невозможно, если не открыть переднюю дверь.
Очень удобно для родителей, ребенок не сможет самостоятельно открыть двери.
Сидят в специальных детских сиденьях, плюс блокировка задней двери. А то они от скуки нажимают все кнопки подряд, открывают окна, пытаются открыть, двери, вообщем балуются, еще на двери возле водителя есть блокировка открытия задних окон.
Выдрессированы с младенчества, все знают свои детские кресла, ремни безопасности, с этим нет проблем!
А как вы реагируете на детскую любознательность?
Комментарии 5
А разве на дверях нету блокировки? такой кнопочки, если ее нажать то даже если двери открыты ее все равно можно открыть только с улицы) Или это не на всех машинах?)
Дочке — 6 лет. Довольно спокойно переносит поездки. Сидит в своём кресле (пристёгнутая), слушает музыку. Если едем далеко (больше часа), то — DVD (мульты). Спинка переднго кресла постоянно грязная (хотя специально ногами не бьёт), но на ребёнка иногда находит и она берёт влажную салфетку и вытирает (о-о-очень редко, а жаль). В машине дочка с рождения и когда была маленькой (совсем) постоянно засыпала и, сейчас тоже когда куда-нибудь едем спит (наверно — привычка), особенно если она часов 5-6 до поездки не отдыхала. Дверь закрыта всегда, окна — заблокированны, раньше постоянно порывалась открыть. Я, в день когда играет питерский Зенит, езжу с флажками на боковых окнах — так они (флаги) улетают, если даже чуть-чуть приоткрыть окно.
Смешно и немного страшно было, когда ребнок дернул за спинку водительского кресла рукой на себя, а она откинулась назад (одна из первых моих машин — ВАЗ 2101) — слава богу, мы стояли на сфетофоре!
У нас еще маленький (2 года), так что ногами до переднего сиденья пока не достает. Еще помогает то, что сзади у Мондео просторно. Но все равно используется любая возможность пнуть переднее сиденье, если оно оказывается в пределах досегаемости, особенно в процессе посадки. В машине сидит на удивление спокойно, иногда просит включить любимую песню. Правда, на дальние растояние мы еще не ездили, максимум час-полтора. Самое «напрягающее» это то, что он хочет теперь делать все сам. Подойти к машине — сам, пусть даже перед машиной огромная лужа. Далее, он сам пытается открыть дверь, пусть она хоть вся грязная и сделает это полностью облокотившись на нее. Потом сам залезает на ступеньку и залезает в салоно, потом пытается через диван залезть в свое кресло… Последнее мы ему не позволяем.
Когда он был совсем маленьким, то почему-то начинал хныкать, когда мы останавливались на светофорах. Поэтому было время, когда я пытался строить свой маршрут так, чтобы совсем не останавливаться 🙂
Двери всегда блокирую. Но вот о стеклах пришлось подумать только, когда дочь пыталась на стоянке открыть дверь — в итоге приоткрыла окно — из-за дифлектора этого не было видно. Обнаружила это дело утром, когда стекла мыла. Теперь заблокировано абсолютно все.
У дочки хорошая «дрессировка» (а теперь на 5+). Едем молча, маму не отвлекаем, ремни не трогаем до того, как остановимся и мама разрешит отстегиваться. Дверь во время движения авто — под запретом — не дотрагиваться ни до чего. По водительскому креслу ногами не стучать. В кресле не кривляться.
Привыкли — сидим, читаем, играем. Зато не отвлекаем маму от дороги.
Правда, с другими водителями это дело не пройдет 😉 — будет долбить ногами по водительскому сидению
Напишите про интересные моменты из жизни ваших детей.
Расположение акустики в авто или их место в аудиосистеме.
Доброго времени суток всем кто зашел сюда и ищет ответы на вопросы, куда и какие колонки поставить в своем авто и что означает название каждых видов акустических колонок.
Самая простая акустика рассчитана на звуковой «фон» в автомобиле. Если слушать новости по радио, то хватит обычных штатных динамиков. Их диапазон воспроизведения частот не подарит глубокого баса и высоких частот, но и отвращения не вызовет. Если не устраивает звук в вашем авто, то придется менять колонки на более хорошие по звучанию.
Мидбасы — что это такое?
Хороший мидбасовый динамик должен быть крупным, его минимальный размер — 16,5 см., а лучше все 20 см. Дело в том, что маленький мидбас будет сильно теряться на фоне громкого среднечастотника, а чем динамик крупнее, тем он громче. Соответственно, крупный мидбас будет заметнее. Но чем больше динамик, тем больший объём звукового пространства ему требуется. Мидбас, как и сабвуфер, очень требователен к объёму звукового пространства позади него. И если для сабвуфера всегда найдётся короб, то мидбас зачастую просто ставят в дверь, которая обеспечить его объёмом внутреннего пространства не может. Отсюда следует некоторая потеря качества звучания мидбаса, вернее, неполное раскрытие его потенциала. По-хорошему, мидбас нужно устанавливать в специальный подиум, а дверь внутри обклеять поглощающим звук материалом (чем-то вроде ваты), этот материал будет приглушать звук и искуственно увеличит звуковой объём. Что касается частот отводимых мидбассу, то лучше будет резко разъединить его фильтром (желательно в 48 Дб/окт, но можно и в 24 Дб/окт) с сабвуфером на стыке в 63 Гц, глубокий бас оставив сабвуферу, а мидбасу отдать частоты от 63 Гц до 150 — 200 Гц, на которых он довольно мягко (достаточно 12 Дб/окт) встретится со среднечастотным динамиком.
Мидбас – весьма своеобразный клиент, незнание его устройства и предназначения легко может испортить звуковую картину. Вообще, его рекомендуется применять в компонентной системе нацеленной на качественное звучание. Акустическая система собранная для громкости может обойтись и без него. Конечно, им можно попытаться заменить и среднечастотный динамик, и это даже может закончиться удачно, в том случае, если Вы не слушаете музыку громко. Но, всё же лучше каждый компонент акустики использовать по его назначению. Тогда звук в вашем авто будет дарить Вам только положительные эмоции, а не вызывать вопросы и недоумение.
Коаксиальная акустика это что?
Стоит непростой выбор — чего бы поставить в машину из музыки? Широкополосную, компонентную или коаксиальную акустику? Коаксиальную? Что это еще за коаксиальная акустика? — Такой вопрос, увы, не редкость. Расставим все «точки над i» и узнаем об этих категориях автомобильной акустики поподробнее. Начнем с коаксиальной, так как уж очень интересное и многообещающее она имеет название:
Коаксиальная акустика — получила своё название от типа конструкции. Коаксиальный, или соосный. Все динамики, находящиеся в корпусе устройства расположены на одной оси. Это позволяет значительно сократить занимаемый ими объём в салоне автомобиля, при этом разделив воспроизводимый частотный диапазон между низко-среднечастотным динамиком и твитером — высокочастотным динамиком. Такое разделение необходимо для улучшенного, по сравнению с широкополосной акустикой (о которой речь пойдет далее) звучания. Каждый динамик имеет свой диффузор и оптимальную, для воспроизведения отведенных ему частот, конструкцию. Разделяет частоты между динамиками встроенный кроссовер, а в совсем бюджетных моделях его роль исполняет конденсатор.
Главным достоинством такой конструкции, как уже было сказано выше, является улучшенное качество звука, по сравнению со звучанием одного широкополосного динамика, при небольшом увеличении стоимости такой акустики в сравнении с той же широкополосной. Достоинствами так же является простота установки и значительная экономия места в салоне, на фоне, к примеру, компонентных акустических систем. К недостаткам можно отнести узкую направленность звуковых волн, так как все динамики сосредоточены в одном месте и имеют одинаковое направление. По этой причине не получится создать эффект сцены, что позволяет, в свою очередь, компонентная акустика, элементы которой можно разнести по салону. В некоторых колонках производитель пошел на хитрость и сделал устройство, позволяющее отделить твиттер от основного динамика (или основных, их бывает нескольеко) и установить его к примеру в двери. Но штука в том, что по качеству такая акустика все равно уступает компонентным системам, поскольку на рынке автомобильной акустики уже давно определены ценовые рамки сегмента коаксиальной акустики, уложившись в которые производитель упирается в качество материалов и затраты на технологию производства. Коаксиальная акустика является промежуточным звеном между широкополосной и компонентной и вмещает в себе как достоинства, так и недостатки обоих этих решений.
Широкополосная акустика проста как две копейки — это динамик воспроизводящий всю широту частот самостоятельно. Все преимущества и недостатки очевидны — цена, экономия места, простота подключения — просто прекрасны. Но один динамик, пусть даже и очень замечательный, не справится со всем спектром частот, он осилит низкие частоты и пусть даже справится со средними, но высокие частоты (а это вокал), ему дадутся с трудом, если даже колдовать над технологиями воспроизведения, то вряд ли удастя уйти намного дальше мидбаса (динамика, качественно справляющегося со средними и низкими частотами), но можно упереться в ценовой потолок ниши широкополосной акустики, превысив котроый устройство уже сложно будет продать. Поэтому, в качестве звучания широкополосная акустика уступит как коаксиальной, так и компонентной.
Компонентная акустика эта акустика самого дорогого ценового сегмента, то и технологии, применяемые в ней, являются самыми передовыми. Технологии материалов и сборки таких динамиков позволяют получить прекрасный гармонический сигнал с низкими колебаниями АЧХ (амплитудно-частотная характеристика), дадут высокую чувствительность и позволят выдерживать высокую мощность, что вкупе даст громкий и качественный звук. Такие динамики и сабвуферы (если не активные) уже заточены на использование в системе усилителя мощности. К недостаткам компонентной акустической системы можно отнести сложность сборки, подключения и настройки, большое занимаемое пространство, необходимость в дооснащении автомобиля подиумами, шумоизоляцией, а возможно и новым аккумулятором или даже генератором.
В итоге мы получаем три ценовых ниши по различному типу акустики в каждой. Первая — широкополосная акустика, самая недорогая и нетребовательная, подойдет такому же нетребовательному слушателю, который будет с её помощью слушать радио, или музыку на невысокой громкости. Штатная, широкополосная акустика в недорогих авто вполне справится с такими задачами.
Коаксиальная акустика подойдет любителям достатчно качественной музыки, но ограниченным в бюджете. Она подарит своему пользователю и бас и высокие частоты и кое-какие громкость и качество звучания. Так же она применяется в достаточно дорогих аудиоситемах в качестве тыльных динамиков, экономя место и обеспечивая достаточно качественной звуковой поддержкой пассажиров задних сидений авто.
Компонентная акустика подойдет любителям автозвука, у которых есть желание и умение собрать и подключить такую систему, а так же средства на её приобретение, а возможно и дооснащение автомобиля. Она подарит им высокое качество звучания, громкий звук, глубокий и мощный бас, прекрасный женский вокал на высоких частотах. В машине с такой аудиосистемой будет приятно путешествовать, так как эффект сцены будет доносить музыку спереди, а не играть в одно ухо. От такой музыки не устанешь — она подарит подленное наслаждение ценителям качественной музыки, порадует как владельца, так и его пассажиров.
СЧ (среднечастотник) куда можно ставить и нельзя в SQ
Теперь поговорим о системах SQ (Sound quality или качество звука) и динамике СЧ, именно СЧ, а не Мид-басс. Задача такова, нам нужно расположить динамик, таким образом, чтоб расстояния до слушателя (водителя) было примерно одинаковым. Если динамик будет стоять в двери возле уха, то вытянуть задержки процессором будет крайне тяжело или невозможно. Идеальным считается, когда сцена на уровне глаз или чуть ниже. Если поставить СЧ в дверях, это будет не самым удачным решением. Привязка сцены идёт именно по среднечастотному звену, и слышим бы ёё лучше всего. И если мы расположим сч звено внизу, то и сцена уйдёт вся вниз.
Первое, это уголок зеркала.
Самое достаточно просто решение, делается подиум и монтируется. Направляется такой динамик в лицо. Динамик далеко расположен от слушателя и расстояние от левого и правого динамик до слушателя, почти одинаковое. Вывести звук в середину достаточно легко. Второй плюс это широкая сцена и прямой звук. В общем, популярная схема и очень хорошая. Таким же аналогичным местом будет передняя стойка.
Вторым местом, будет торпедо.
Получается очень глубокая сцена, но узкая. Расположение очень сложное. Будет очень сложно настроить отражающий звук и если не правильно настроить качество звука Вас разочарует. Очень трудоёмкая работа и не каждый СЧ динамик подходит для такого оформления.
В итоге:
Среднечастотник в SQ системе не стоит ставить в дверь или в штатные места в районе ног водителя и пассажира. Задние двери, заднюю полку категорически нельзя ставить. Рекомендовано ставить в уголок зеркала, переднюю стойку и торпедо.
Если конечно вы собираете громкую систему, то в этом случае будет всё наоборот.
Куда твиторы можно ставить и нельзя.
Для громких систем, систем SPL расположение динамиков ВЧ, а точнее рупорных твитеров будет дверь. Такие системы не требуют сцены звучания, и количество твитеров достигает трёх, четырёх и даже пяти пар. Единственное место, где они могут быть расположены это дверь.
Для сиcтем SQ (Sound quality или качество звука) немножко другая история. В первую очередь, в таких системах не желательно использовать рупорные твитеры, а использовать шелковые. Рупорные твитеры работают немного в другом диапазоне частот. И добиться таких результатов как от шелка, будет очень тяжело или вовсе невозможно. И так, правильным местом будет уголок зеркала
Желательно направленно на Вас. Как слева, так и справа. Не думайте о пассажире, в первую очередь вы строите систему для себя. Да и при качественной настройке, пассажир не раскроет потенциал звучания и сцены.
Вторым местом будет передняя стойка и желательно в связке с СЧ. На не большой высоте. Если же будет связка, не разрывайте далеко друг от друга ВЧ и СЧ динамик. Соответственно в направлении на слушателя, то есть водителя
И третьим местом, будет торпедо. Есть два варианта, направлены на вас или на отражение. На отражение будет не совсем правильно, т.к. четкого направление можно и не поймать.
Для SQ систем никогда не ставьте твитера в дверях, средних стойках, под торпедо, в задних полках, высоко на стойке передней, потолке.
Типы, конструктивные элементы автомобильного кузова и названия деталей
Любой легковой автомобиль построен на базе кузова, и это самая большая деталь автомобиля, которая выполняет много функций. Особая конструкция кузова позволяет автомобилю выдерживать нагрузки при движении и поглощать энергию удара в случае аварии. Также эта часть машины служит основанием, на котором крепятся все функциональные детали и узлы. Производители легковых машин выпускают самые различные варианты кузовов, что делает каждую модель уникальной по внешним признакам. Однако те же производители придерживаются основных параметров при изготовлении, которые характеризуют тип кузова и вариант его исполнения.
Основные типы
Прежде чем разобрать, из чего состоит кузов легкового автомобиля, нужно выделить основные типы его исполнения. Легковые машины серийного производства выпускаются в таких основных типах:
Есть и другие типы, но эти три являются основными и наиболее распространенными.
Кузов типа седан являются самыми популярным. Серийный седан имеет четыре двери для пассажиров, моторный отсек и багажный. Такой тип кузова является наиболее оптимальным для перевозки пассажиров и небольшого багажа.
Хетчбэк представляет собой машину с двумя дверями для пассажиров, моторный отсек и багажное отделение, не разделенное с салоном. Такой тип имеет ограничения по перевозимому грузу, а также не очень удобен для перевозки пассажиров. Однако такое исполнение имеет свои преимущества. Автомобили в таком типе кузова имеют более низкий вес и размеры, что положительно сказывается на его экономичности относительно расхода топлива.
Легковые машины в кузове универсал рассчитаны на усиленные нагрузки. Багажное отделение таких машин отличается увеличенным объемом, что не мешает оставаться салону в полноценном размере. Устройство универсала дает возможность еще больше расширить багажное отделение за счет складывания задних пассажирских сидений.
Материал и технология изготовления
Кузов современного легкового автомобиля изготавливается из высокопрочной стали, которая проходит несколько этапов обработки. Небольшая толщина используемого металла позволяет намного уменьшить общий вес машины, что положительно сказывается на его динамике и экономичности. Несмотря на маленькую толщину стали, конструкция кузова рассчитана таким образом, что он является одновременно и легким, и прочным.
На большинстве современных авто кузовные детали скрепляются между собой точечной сваркой. Это позволяет обеспечить надежность соединения элементов и уменьшить количество кромок и острых углов, которые наиболее уязвимы по отношению к коррозии. В перспективе автомобильная промышленность будет применять лазерное сваривание деталей. Такой подход сводит к минимуму наличие выпуклостей и впадин на швах, а конструкция кузова станет более простой и надежной.
Общее устройство кузова
Чтобы разобраться, из чего состоит кузов легкового автомобиля, следует рассмотреть основные детали, которые входят в его устройство. Для более простого понимания, устройство кузова автомобиля можно условно разделить на три отсека. Из чего же состоит кузов? Общая схема расположения частей следующая:
Рассмотрим, из чего состоит каждый из этих элементов более подробно.
Моторная часть состоит из следующих основных деталей:
Схема моторного отсека устроена таким образом, что при столкновениях энергию удара принимают на себя лонжероны и передняя балка. Деформируясь, они уменьшают нагрузку на пассажирский отсек. Такая конструкция повышает шансы водителя и пассажиров уберечься от травм в ДТП.
Схема расположения деталей пассажирского отсека легкового авто следующая:
В других источниках названия деталей кузова могут незначительно отличаться, однако сути дела это не меняет. Приведенная схема позволяет в общих чертах разобраться, из чего состоит кузов и каково его устройство.
Все части пассажирского отсека легкового авто имеют необходимую жесткость, которая обеспечивает надежное крепление облицовочных и функциональных деталей. Помимо этого устройство пассажирской части делается таким образом, чтобы обеспечить максимальную пассивную защиту в случае боковых столкновений.
Багажный отсек легкового авто состоит из задней панели и крыльев. Схема этого отделения разработана таким образом, что его устройство позволяет выдерживать нагрузки от полезного багажа, а также обеспечить пассивную безопасность в случае ударов в заднюю часть автомобиля.
Устройство кузова легковых машин зависит от модели, производителя и других деталей. Однако в большинстве серийно выпускаемых машин схема расположения кузовных деталей примерно одинакова. Резкое отличие имеют только спортивные автомобили и прототипы концептуально новых моделей, произведенных в количестве нескольких единиц. Кузов таких машин может иметь иную конструкцию.
Двери автомобиля
Все двери кузова рамочного типа и одинаковы по конструкции. Нижняя часть двери, т. е. ее корпус, состоит из двух штампованных панелей (наружной и внутренней), соединенных между собой путем загибки кромок и сварки. Чтобы увеличить жесткость корпуса двери, со стороны петель и подоконника приварены усилители. Верхняя часть двери представляет собой П-образную рамку, сваренную встык из двух отрезков профиля, образованного прокаткой стальной ленты на роликовом станке. Нижние концы рамки пропущены внутрь корпуса и соединены с ним с помощью твердого припоя. Применение дверей рамочного типа позволяет уменьшить толщину стоек двери и увеличить площадь дверного окна.
Рис. Крепление дверей к кузову:
а — разрез по петле передней двери; б — разрез по петле задней двери; 1 — щека петли, прилегающая к кузову; 2 — уплотнитель петли; 3 и 12 — держатели; 4 — винт; 5 — пластина; 6 — стойка кузова; 7 — заглушки; 8 — болты; 9 — усилитель двери; 10 — щека петли, прилегающая к двери; 11 — уплотнитель петли на двери
С наружной стороны дверные рамки облицованы декоративными алюминиевыми накладками, которые крепятся к рамкам при сборке путем загибки наружной кромки.
Наружная декоративная накладка подоконника двери, в которой зажат резиновый уплотнитель стекла, надета на кромку наружной панели двери и удерживается на ней пружинными держателями.
Крепление двери
Каждая дверь со стороны переднего торца подвешена к кузову на двух петлях. Щека 1 каждой петли, прилегающая к стойке б кузова, закреплена винтами 4, ввернутыми в пластину 5, удерживаемую внутри стойки держателем 3. Размеры держателя позволяют перемещать пластину при регулировке. Щека 10 петли, прилегающая к двери, прикреплена к ней болтами 8, которые проходят через отверстия в усилителе V двери и ввернуты в резьбовые отверстия этой щеки.
Во избежание проникновения пыли внутрь передней и задней двери щека 10 петли проходит через губчатый уплотнитель 11, который удерживается приваренным к двери держателем 12. Для защиты кузова от пыли в местах крепления петель передней двери щека 1 петли проходит через приклеенный к стойке кузова губчатый уплотнитель 2, а монтажные отверстия в стойке закрыты резиновой заглушкой 7. Щеки петель стальные; изготовлены они из профиля специального проката, который разрезается. Щеки соединяются между собой пальцем. Палец смазывается через отверстие в головке щеки. Описанное крепление позволяет регулировать двери, т. е. смещать их в любом направлении: вверх, вниз, вперед, назад, внутрь и наружу. Такая регулировка обеспечивает правильное положение двери, определяемое равномерным зазором по периметру двери и отсутствием ступенек между поверхностью двери и сопряженных с ней участков кузова.
Рис. Ограничитель двери (горизонтальный разрез):
I — дверь в открытом положении; II — дверь в закрытом положении; 1 — ограничитель; 2 — хвостовик ролика; 3 — перемычка ограничителя; 4 — держатель пластины; 5 — пластина; 6 — скоба; 7 — винт; 8 — усилитель двери
Ограничитель двери
Для ограничения угла открывания и удержания двери в открытом положении каждая дверь снабжена пружинным ограничителем 1. Концы ограничителя, служащие осью его вращения при открывании двери, прикреплены к стойке кузова скобой 6, которая закреплена винтами 7, ввернутыми в пластину 5, удерживаемую на месте держателем 4, благодаря чему винты можно вывертывать полностью. Размеры держателя позволяют перемещать пластину при регулировке навески двери.
При открывании двери хвостовик 2 ролика, закрепленного на усилителе 8 внутри двери, упирается в петлю ограничителя, задерживая таким образом дальнейшее открывание двери. При этом перемычка 3 ограничителя, благодаря его упругости, сжимает ролик, не позволяя двери закрыться под влиянием собственного веса. Угол открывания двери при этой конструкции не регулируется. Чтобы дверь не скрипела, ограничитель необходимо периодически смазывать.
Рис. Положение замка и защелки при закрывании двери:
I — направление движения двери; II — направление вращения ротора; а — дверь накрыта полностью; б — дверь закрыта на одна зуб; в — дверь начинает закрываться; 1 — ротор; 2 — защелка; 3 — сухарь; 4 — фиксатор; 5 — полка защелки
Замок двери
Все двери кузова имеют замки роторного типа одинаковой конструкции. Замок удерживает дверь в закрытом положении благодаря тому, что ротор 1 находится в зацеплении с зубчатой защелкой 2, укрепленной на стойке кузова. Замки всех дверей можно открыть снаружи кузова нажатием кнопки наружной ручки, кроме передней левой двери, и открыть изнутри кузова поворотом (вверх) ручки внутреннего привода замка. При повороте этой ручки вниз замок запирается и не может быть открыт снаружи. Замок левой передней двери изнутри не запирается и может быть заперт только снаружи на ключ с помощью замочка, помещенного в кнопке наружной ручки.
Замок двери, внутренний привод и зубчатая защелка закреплены винтами. Винты крепления замка ввернуты в его корпус, винты привода — в неподвижные гайки панели двери и винты защелки — в пластину, удерживаемую внутри стойки держателем. Такое крепление позволяет вывертывать винты полностью.
Наружная ручка закреплена двумя шпильками, ввернутыми в ручку, и гайками.
Ротор 1 замка, выполненный в виде шестизубой шестеренки, при открывании и закрывании двери вращается, перекатываясь по зубцам защелки 2. От вращения ротор удерживается собачкой 2, которая прижимается к храповику 1, сидящему на одной оси с ротором, натяжением пружины 3. При захлопывании двери ротор, упираясь в зубья защелки, вращается, преодолевая небольшое усилие пружины 3, благодаря чему дверь закрывается от легкого толчка.
Рис. Механизм замка двери:
1 — храповик; 2 — собачка; 3 — пружина; 4 — щеколда; 5 — лапка рычага; 6 — полка корпуса замка; 7 — хвостовик собачки
Возможность беспрепятственного перекатывания ротора по зубчатой защелке при закрытии двери позволяет захлопывать все двери, кроме левой передней, и при запертом, т. е. нижнем положении внутренней ручки, что весьма удобно, если необходимо закрыть дверь снаружи.
При открывании двери, чтобы освободить ротор для вращения, собачку 2 отводят от храповика или щеколдой 6, нажимая на него болтом кнопки 1 наружной ручки, или подъемам вверх хвостовика 7 собачки, поворачивая вверх ручки внутреннего привода замка (с помощью тяги привода и коромысла в замке). При повороте ручки привода вниз коромысло входит между полкой 6 корпуса замка и лапкой б рычага и запирает дверь, так как при нажиме на кнопку наружной ручки щеколда 4, упираясь в коромысло, не может повернуться и отвести собачку от храповика. В опущенном положении внутренние ручки самопроизвольно не возвращаются в исходное положение при захлопывании двери, так как этому препятствует стопорная пружина, удерживающая валик, на котором сидит каждая ручка, в крайнем положении. Вместе с тем стопорная пружина не препятствует возвращению ручек в исходное положение при открывании двери изнутри кузова. Некоторое усилие, которое необходимо приложить к ручке при открывании двери, исключает ее открывание при случайном задевании за ручку.
При движении автомобиля по неровной дороге двери кузова, имеющие значительный, вес (около 20 кг), создают на петлях, вследствие вертикального перемещения кузова, большой изгибающий момент, т. е. дополнительную нагрузку, которая ослабляет крепления петель и приводит к их износу. В результате дверь проседает, начинает стучать на ходу и нарушается герметичность уплотнения двери. Для компенсации изгибающего момента на петлях замок двери, кроме основного назначения, выполняет также функцию дополнительной опоры двери. В замке под ротором укреплен фиксатор 4, который при запертом положении двери опирается на полку 5 защелки прикрепленной к стойке кузова. Для того чтобы дверь не подпрыгивала, фиксатор зажимается в защелке специальным подвижным пластмассовым сухарем 3. В момент закрытия двери при правильном ее положении фиксатор должен плавно входить на полку защелки без удара и подъема двери вверх.
Необходимый натяг двери, т. е. ее прижим к проему кузова, обеспечивается регулировкой положения защелки замка на стойке кузова. При ослаблении винтов крепления защелка может быть сдвинута и установлена в требуемом положении, после чего винты должны быть хорошо затянуты. Правильное положение защелки относительно замка двери контролируется величиной следа, который оставляет фиксатор на полке защелки. Длина следа должна составлять не более 25 мм. В эксплуатации, для обеспечения легкого закрывания дверей и их надлежащего уплотнения, необходимо периодически проверять и подтягивать крепление петель и защелки замка каждой двери. Если след, оставляемый фиксатором на полке защелки, начинает углубляться, это указывает на ослабление крепления дверных петель и нарушение правильного положения двери, которое должно быть сразу же восстановлено.
Рис. Наружная ручка двери:
1 — кнопка наружной ручки левой передней двери; 2 — пружина; 3 — чашка пружины; 4 — болт; 5 — выступ цилиндра; 6 — щеколда замка двери
Наружная ручка двери
Кнопка 1 наружной ручки левой передней двери снабжена цилиндрическим замочком, запирающим кнопку. При повороте вставленного в замочек ключа на 90° цилиндр замочка поворачивается. При этом имеющиеся па цилиндре выступы 5 становятся поперек прорези в донышке чашки 3 пружины 2 ручки и тем самым препятствуют перемещению кнопки. За исключением замочной кнопки все ручки взаимозаменяемы.
Для того чтобы при нажиме на кнопку 1 ручки дверь беспрепятственно открывалась, кнопка должна свободно перемещаться в ручке до упора и возвращаться в исходное положение усилием пружины 2. Если при этих условиях замок двери не открывается, то, следовательно, нажимной болт 4 кнопки не доходит до щеколды 6 замка. Для правильной работы замка необходимо, чтобы между головкой болта 4 и щеколдой 6 замка был выдержан небольшой зазор 0,3—1 мм. Если же болт будет упираться в щеколду, то появится свободный угловой ход ротора замка двери, что недопустимо.
Положение нажимного болта можно регулировать, не снимая наружной ручки. Для этого нужно только снять обивку двери и воспользоваться люком, который имеется в этой части двери. После установки болта в правильное положение следует хорошо затянуть контргайку болта 4.
Окно двери. Спускное стекло
Окна всех четырех дверей кузова можно опускать и поднимать с помощью стеклоподъемников. Опорами для направляющих желобков, по которым скользят стекла, являются стойки дверных рамок и параллельные им дополнительные стойки, разделяющие окно двери на две части. В передней двери разделяющая стойка представляет собой часть неразборной обоймы поворотного стекла, которая крепится к двери тремя винтами.
В задней двери разделяющая стойка крепится самостоятельно двумя винтами.
Направляющие желобки на стойках дверных рамок, а также верхний желобок, в который входит край поднятого стекла, крепятся к профилю дверной рамки специальными пружинными держателями. Нижние торцы желобков удерживаются приваренным к двери металлическим желобком с крючком на конце. Направляющие желобки на разделительных стойках в верхней части приклепаны к стойкам, а в нижней части удерживаются приклепанным к желобку крючком, который входит в прорезь закрепленного на двери кронштейна 13.
Нижняя часть каждого опускного стекла запрессована вместе с резиновой прокладкой в стальную обойму 8, к которой приварен кронштейн, снабженный зажимом 5 для крепления обоймы к тросу 16 стеклоподъемника.
Стеклоподъемник
Для опускных стекол 1 дверей применены одинаковые стеклоподъемники с тросовым приводом. Стекло-подъемники правой и левой дверей взаимозаменяемы, а передней и задней дверей — отличаются только длиной троса. Стекло-подъемник закреплен на двери тремя винтами, ввернутыми в корпус стеклоподъемника.
Трос стеклоподъемника закреплен на барабане 17 и в рабочем положении натянут в виде треугольника. Ось верхнего ролика 4 приклепана к усилителю внутренней панели двери.
Нижний ролик 14 закреплен в вилке 12, постоянно оттягиваемой вниз пружиной 11 для компенсации вытягивания троса. Для уменьшения трения троса о бортик ролика и обеспечения бесшумной работы крючок 10 вилки закреплеп в одной точке, вследствие чего плоскость вращения нижнего ролика 14 может отклоняться в соответствии с перемещением троса 16 по канавкам барабана 17 стеклоподъемника.
Рис. Опускное стекло и стеклоподъемники передней двери:
1 — стекло; 2 — внутренний уплотнитель стекла; 3 — подоконная накладна; 4 — верхний ролик; 5 — зажим троса; 6 — наружный уплотнитель стекла; 7 — наружная декоративная накладка; 8 — обойма опускного стекла; 9 — кронштейн нижнего ролика; 10 — крючок вилки; 11 — пружина; 12 — вилка; 13 — кронштейн буфера; 14 — нижний ролик; 15 — буфер; 16 — трос; 17 — барабан; 18 — ручка
Трос и стекло перемещаются вращением барабана с помощью шестерни валика стеклоподъемника и зубчатого венца барабана 17.
Движение стекла вверх ограничивается упором стекла в верхний желобок, закрепленный на рамке двери. Движение стекла вниз ограничивается упором обоймы 8 стекла в резиновый буфер 15, вставленный в кронштейн и закрепленный на внутренней панели двери.
Стекла фиксируются в любом положении тормозной пружиной, помещенной внутри тормозной чашки стеклоподъемника. Правильность работы тормозной пружины проверяется величиной свободного хода ручки 18, который должен быть не более 35-мм по хорде для наконечника ручки. В связи с тем, что нормальная работа стеклоподъемника может быть обеспечена лишь при надлежащем натяжении троса, для крепления кронштейна 9 нижнего ролика к внутренней панели двери сделаны удлиненные отверстия, позволяющие устанавливать кронштейн в нужное положение. Трос 16 должен быть хорошо смазан. При ослаблении крепления кронштейна 9 трос может соскочить с роликов, и стеклоподъемник перестанет работать. В этом случае следует снять внутренние ручки и обивку двери, исправить положение троса на барабане и роликах, оттянуть кронштейн 9 вниз и закрепить его так, чтобы трос был натянут как струна.
Рис. Поворотное стекло передней двери:
1 — уплотнитель рамки стекла: 2 — стойка; 3 — гайка; 4 — скоба; 5 — ось; 6 — пружина; 7 — шайба; 8 — уплотнитель открытой грани стекла; 9 — скоба; 10 — кнопка; 11 — ручка; 12 — ващелка
Поворотное стекло передней двери
Поворотное стекло, служащее для вентиляции передней части кузова, представляет собой отдельный узел, который крепится к рамке двери двумя самонарезающими винтами, ввернутыми в скобы 9, и к подоконнику двери одним винтом, ввернутым в неподвижную гайку 3. Поворотное стекло передней двери запрессовано вместе с рези-новой прокладкой в поворотную рамку и прочно держится в ней.
Поворотная рамка стекла снабжена фрикционным механизмом, фиксирующим стекло в любом положении, даже при сильном напоре встречного потока воздуха.
Легкость хода стекла, которое должно поворачиваться от незначительного усилия руки, и надежность фиксации его зависят от того, насколько затянута пружина 6, создающая трение между шайбой 7, надетой на нижнюю ось 5 поворотной рамки, и скобой 4 установочной рамки стекла.
Так как поворотное стекло собрано в один узел вместе с установочной рамкой и разделительной стойкой окна, при необходимости регулировки натяжения пружины весь узел должен быть вынут из двери, что может быть сделано только после снятия подлокотника, внутренних ручек двери и ее обивки.
В закрытом состоянии, когда ручка 11 стекла удерживается защелкой 12, рамка стекла и его открытая грань должны быть плотно прижаты по всему контуру к резиновым уплотнителям 1 и 8.
Ручка стекла имеет запорное устройство с кнопкой 10, препятствующее повороту запертой ручки вверх (из горизонтального положения) и открыванию стекла снаружи автомобиля с помощью какого-либо крючка. При нажатии на кнопку изнутри кузова ручка стекла свободно поворачивается. При опускании в горизонтальное положение ручка запирается без нажатия на кнопку.
Стекло задней двери
В окне задней двери, ввиду невозможности полного опускания стекла из-за арочного выступа двери над колесом, опускное стекло сужено, а дополнительное стекло, которое выполнено неподвижным, заключено по контуру в резиновый уплотнитель.
Рис. Уплотнение дверей:
а — сечение по верхней части окна двери; б — сечение по средней стойке кузова через окна передней и задней дверей; в — сечение по порогу двери; 1 — кромка облицовочной накладки; 2 — наружный уплотнитель; 3 — дужка обивки потолка; 4 — внутренний уплотнитель; 5 — опускное стекло; 6 — желобок; 7 — рамка двери; 8 — облицовка порога; 9 — наружная панель двери
Уплотнение двери
У всех четырех дверей для защиты внутреннего помещения кузова от воды и пыли применено двойное уплотнение. Первое уплотнение — наружное, осуществляется непрерывным уплотнителем 2 из губчатой резины, приклеенным к двери по всему ее периметру, включая верхние рамки двери 7. У замочного хорда передней двери уплотнитель дополнительно прижат стальной накладкой.
Второе уплотнение 4 — внутреннее, выполнено в виде упругого, также непрерывного резинового профиля, прикрепленного к дверному проему кузова. В нижней части дверного проема на участке порога уплотнитель 4 прижат к фланцу проема облицовкой 8 порога.
Поворотное стекло окна снабжено резиновыми уплотнителями 1 и 8. Опускное стекло 5 уплотняется ворсовыми желобками 6, по которым скользит стекло, а также внутренним ворсовым уплотнителем 2 па подоконной накладке 3 двери и наружным резиновым уплотнителем 6, зажатым в нижней декоративной накладке 7 двери.
Эффективность основного наружного уплотнения двери зависит прежде всего от натяга (регулируемого положением защелки замка на стойке кузова), при котором дверь закрывается от легкого толчка, а губчатые уплотнители деформируются до такой степени, что между ними и дверью нет щелей. Для этого проверяют плотность прилегания уплотнителей двери к ее проему, натирая уплотнители мелом. При захлопывании двери на кузове должен оставаться отпечаток мела.
Если при хорошо отрегулированном натяге двери и правильной работе замка отпечаток мела имеет пропуск, то в этих местах нужно осторожно отделить уплотнитель от двери и подложить под него на клею резиновую подкладку требуемой толщины.
