Распознаватель дорожных знаков в авто
KAFAS 2. Распознавание дорожных знаков и многое другое
Комплексное оснащение автомобиля различными продвинутыми электронными системами, такими, как проекционный дисплей, система управления дальним светом фар, распознавание дорожных знаков, среди прочих, направленными на облегчение жизни водителя и увеличение количества удовольствия за рулем, наконец-то завершено.
Для того, чтобы всё задуманное осуществить необходимо было пройти несколько трудоемких этапов: установить Проекционный дисплей (HUD) с заменой торпедо, заменить лобовое стекло на новое, рассчитанное под проекцию и видеокамеру KAFAS, и приступить к финальной операции по внедрению непосредственно самой видеокамеры и блока, управляющим ею. Закупив гору деталей по длинному списку, пазл длиною в полгода сложился в единое целое.
После внедрения оборудования в автомобиль, в моем распоряжении оказались такие полезные функции, как Система управления дальним светом фар (5AC) и Распознавание дорожных знаков (8TH). Теперь видеокамера считывает дорожные знаки (ограничение максимальной скорости, обгон запрещен, конец зоны запрещения обгона, конец зоны всех ограничений, а так же временные знаки) и выводит их на приборную панель и HUD. Часть информации берется из данных Навигационной системы. Подробнее как это работает читайте в конце этого поста.
В ближайших записях Бортжурнала вас ждет отдельный рассказ об ассистентах для вождения, которые можно активировать в автомобиле при наличии KAFAS, таких, как Сигнализация ухода с полосы движения, включающая в себя Предупреждение о наезде, которое в свою очередь делится на Опасность столкновения и Предупреждение о наличии пешеходов днём.
Кстати, в наличии есть 100% рабочий Блок управления KAFAS 2, кому нужно пишите.
Камера KaFAS — 66 51 9 278 359
Блок управления KaFAS — 66 51 9 399 247
Комплект накладок ножки зеркала — 51 16 9 275 008
Рем. модуль KAFAS — 61 11 9 322 256
Кронштейн ЭБУ — 66 53 9 232 796
Самонарезающий винт — 07 14 9 158 177
Как в точности работают некоторые из опций на базе KAFAS дает представление информация из брошюры Технического тренинга:
Система управления дальним светом фар
Система управления дальним светом фар (FLA) (SA 5AC) помогает водителю при пользовании дальним светом. В зависимости от условий, в частности от дорожной ситуации, времени суток и освещения, она автоматически включает или выключает дальний свет фар, оказывая тем самым помощь водителю или освобождая его от необходимости делать это вручную.
Возможность ручного управления дальним светом в любом случае сохраняется. То есть водитель может и даже обязан вмешаться в управление, если этого требует ситуация.
Система управления дальним светом на F30 может быть активизирована только в том случае, если переключатель света находится в положении «A».
Распознавание другого участника дорожного движения для автоматического переключения дальнего света на ближний производится при помощи видеокамеры KAFAS.
В комбинации с сигнализацией ухода с полосы движения или распознаванием дорожных знаков функция системы FLA реализуется при помощи видеокамеры KAFAS и блока управления KAFAS
Распознавание дорожных знаков
Функция распознавания дорожных знаков (SA 8TH) выводит на комбинацию приборов и на виртуальный дисплей текущие ограничения скорости и запреты обгона и, тем самым, страхует водителя от превышения скорости.
Функция распознавания дорожных знаков выполняется только в комбинации с навигационной системой Professional (SA 609) или навигационной системой Business (SA 606).
Управляет функцией распознавания дорожных знаков блок управления KAFAS.
Индикация ограничения скорости и запрета обгона основывается на анализе данных системы навигации и видеоданных, записанных видеокамерой KAFAS.
Максимально допустимая скорость на преодолеваемом участке дороги отображается в комбинации приборов и на виртуальном дисплее.
Видеокамера KAFAS контролирует дорожные знаки на обочине и учитывает информацию навигационной системы Professional (SA 609) или навигационной системы Business (SA 606). Так, например, в населенных пунктах показывается действующее ограничение скорости, даже если она не регламентируется дорожными знаками. Также принимаются во внимание такие знаки дополнительной информации, как например «в сырую погоду» или «22.00–6.00», для чего может быть привлечена информация датчика дождя или бортовых часов.
Функция распознавания дорожных знаков (SA 8TH) может распознавать также запреты обгона и их отмену. Распознавание и индикация производятся аналогично распознаванию ограничения скорости.
.
Распознавание дорожных знаков + видеорегистратор
Да, да именно распознавание знаков! Технологии двигаются вперед, не исключение и мобильные, данная программа называется RoadAR по сути это обычный мобильный регистратор, как например DailyRoads, но фишкой данной программы является функция распознавания дорожных знаков как показано на данном видео
А распознанные на устройстве знаки отправляются в общую базу, откуда потом они попадают к другим водителям. Чем больше водителей — тем больше и актуальнее база и качественнее предупреждения.
Интересной фишкой программы является Предупреждения о нарушениях как показано на видео
В текущей версии RoadAR может распознавать следующие знаки:
* Уступи дорогу
* Ограничения скорости (в момент превышения приложение показывает сумму штрафа для большей мотивации снизить скорость. Актуально только для РФ).
* Обгон запрещен
* Остановка запрещена
* Стоянка запрещена
* Пешеходный переход
* Знаки предписывающие проезд перекрестков
Распознавание других знаков будет добавлено в следующих версиях.
RoadAR находится на этапе тестирования. Есть некоторые известные баги:
— На некоторых устройствах запись видео работает некорректно;
— Качество распознавания знаков ночью ухудшается;
ВНИМАНИЕ!
Запись звука не работает на некоторых устройствах (в основном это касается устройств с версией android 4.1 и ниже).
Видеорегистратор требует постоянного подключения к зарядке, т.к. активно использует все ресурсы телефона.
Желательно направлять на устройство холодный воздух, чтобы не было перегревов (длительное использование камеры нагревает телефон).
Программа записывает текущую скорость, координаты, время и действующие знаки прямо в видеофайл.
Также постестировал данное чудо дома, знаки с монитора ноутбука распознает
Установка камеры распознавания дорожных знаков (TSR) или что делать если руки чешутся
Всем по привету.
Листая в очередной раз авито, на предмет покупки по адекватной цене крышек форсунок омывателей фар, случайно наткнулся на объявление по продаже камеры TSR по очень вкусной цене, я аж глазам не поверил. Ну как говорится тапки в руки и вперёд. Заказал, приехала, побежал подключать. В своё время, когда подключал салонное зеркало, дополнительно прокинул провода и для подключения камеры. Камера пришла без разъёма, кронштейна и кожуха их тоже пришлось искать.
Колодку с проводами мне прислал Ksa1983 за что ему огромное спасибо и плюс к карме ). Кронштейн и кожух нашлись на авито.
Поскольку Ksa1983 прислал колодку с проводами, пришлось проводку, которую я прокладывал, выкусывать.
Ну да ладно, с лирикой все дальше по делу.

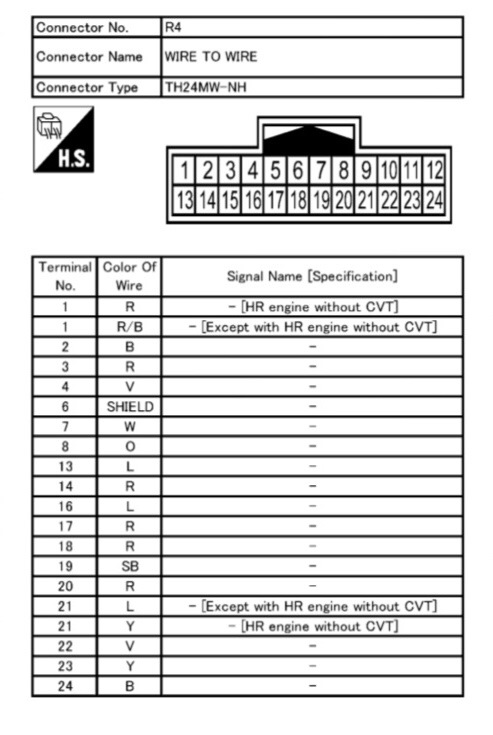

Для подключения камеры естественно в очередной раз смотрим схему.

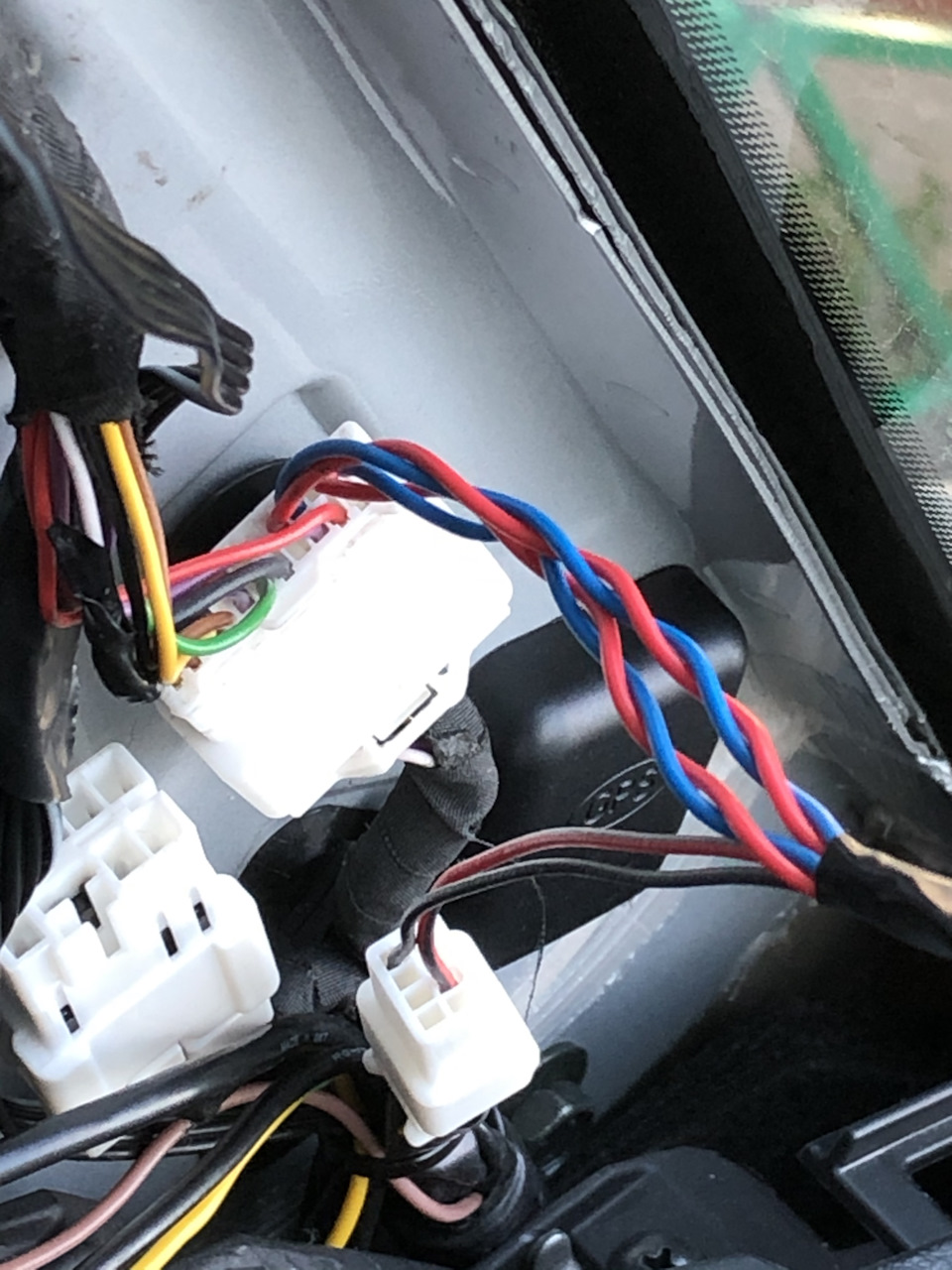

Из схемы видно, что питание камеры идёт с 1 и 2 ноги разъёма R4. Этот разъём, как уже описывал при установки зеркала, находится за накладкой левой передней стойки.

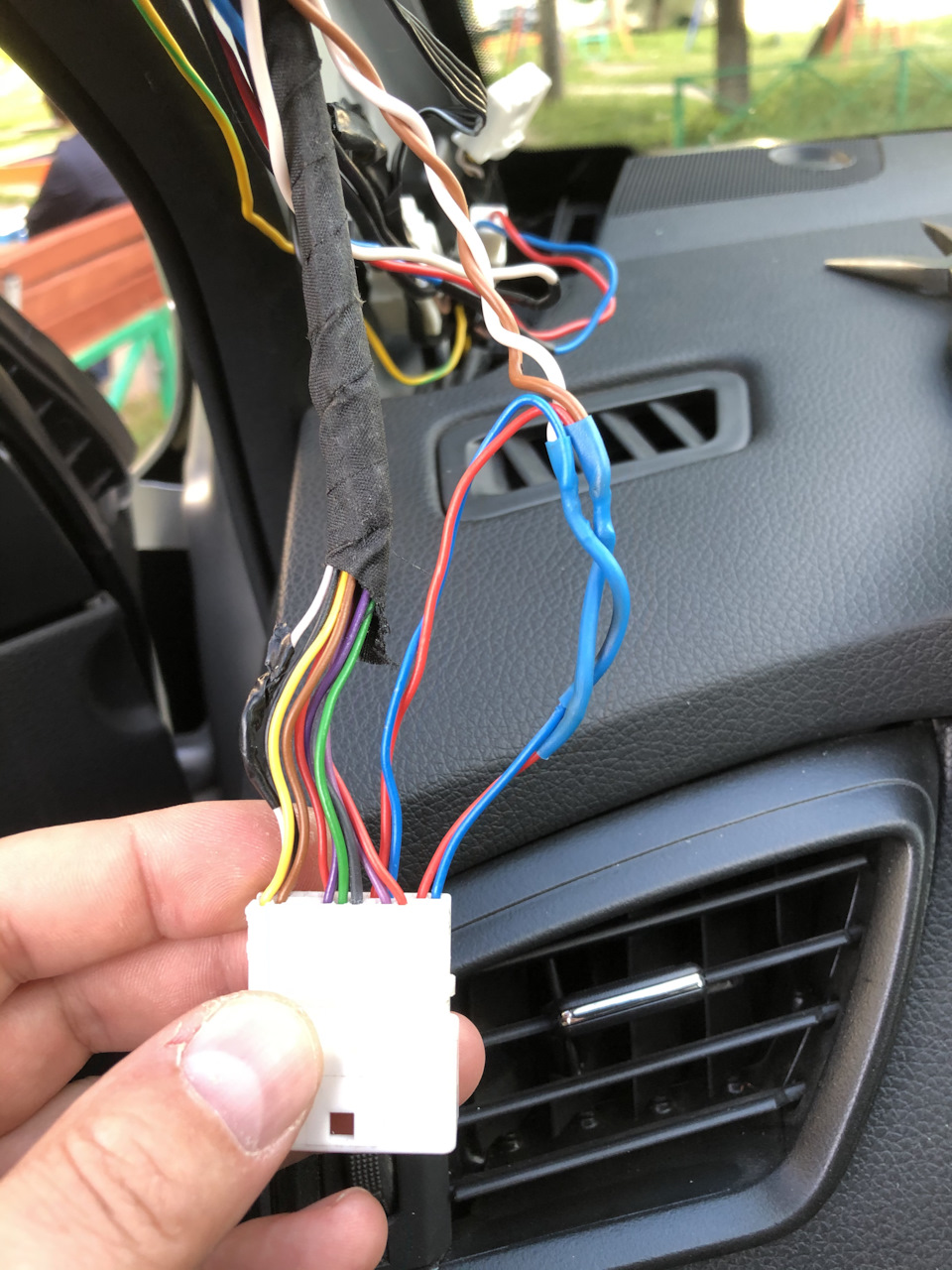

Питание я пока не понял от куда тянуть, не могу найти 73 пин, если кто знает, просьба поделиться информацией. Временно питание я взял от подмотанной колодки.
Поскольку для прокладывания проводки необходимо скидывать обшивку потолка, сделал времянку, пока времени нет скидывать обшивку.
Далее необходимо закрепить камеру на лобовом стекле. И вот тут подвох, которого не ожидал… пошёл купил пленку, а она ни фига не держится на лобовом, сплошные пузыри… теперь думаю попробовать тонировку сделать в два слоя 95%.

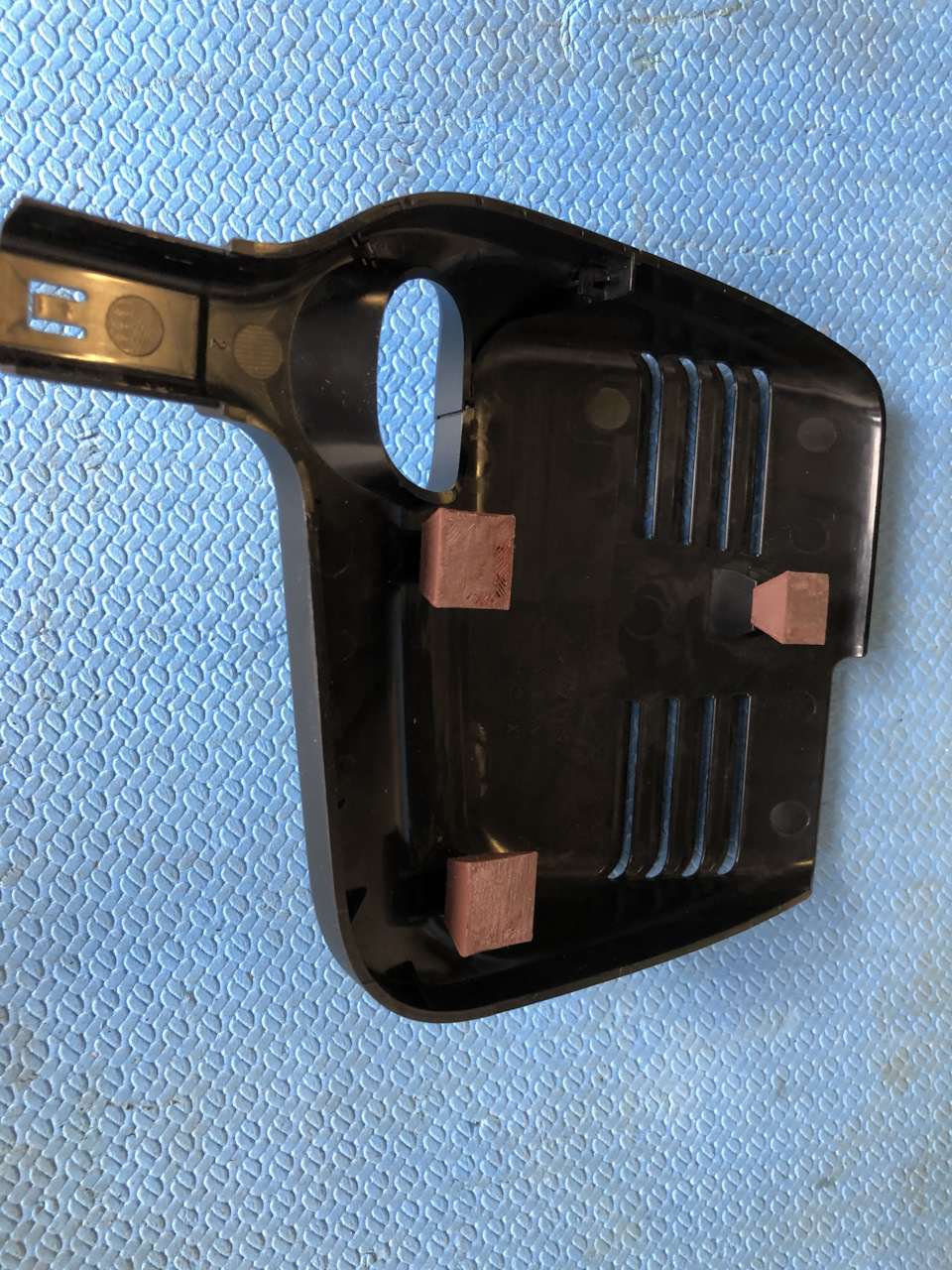

Но как времянка пока пойдёт. Далее нужно было как то прикрепить кожух… идею честно стащил у Night51 ))

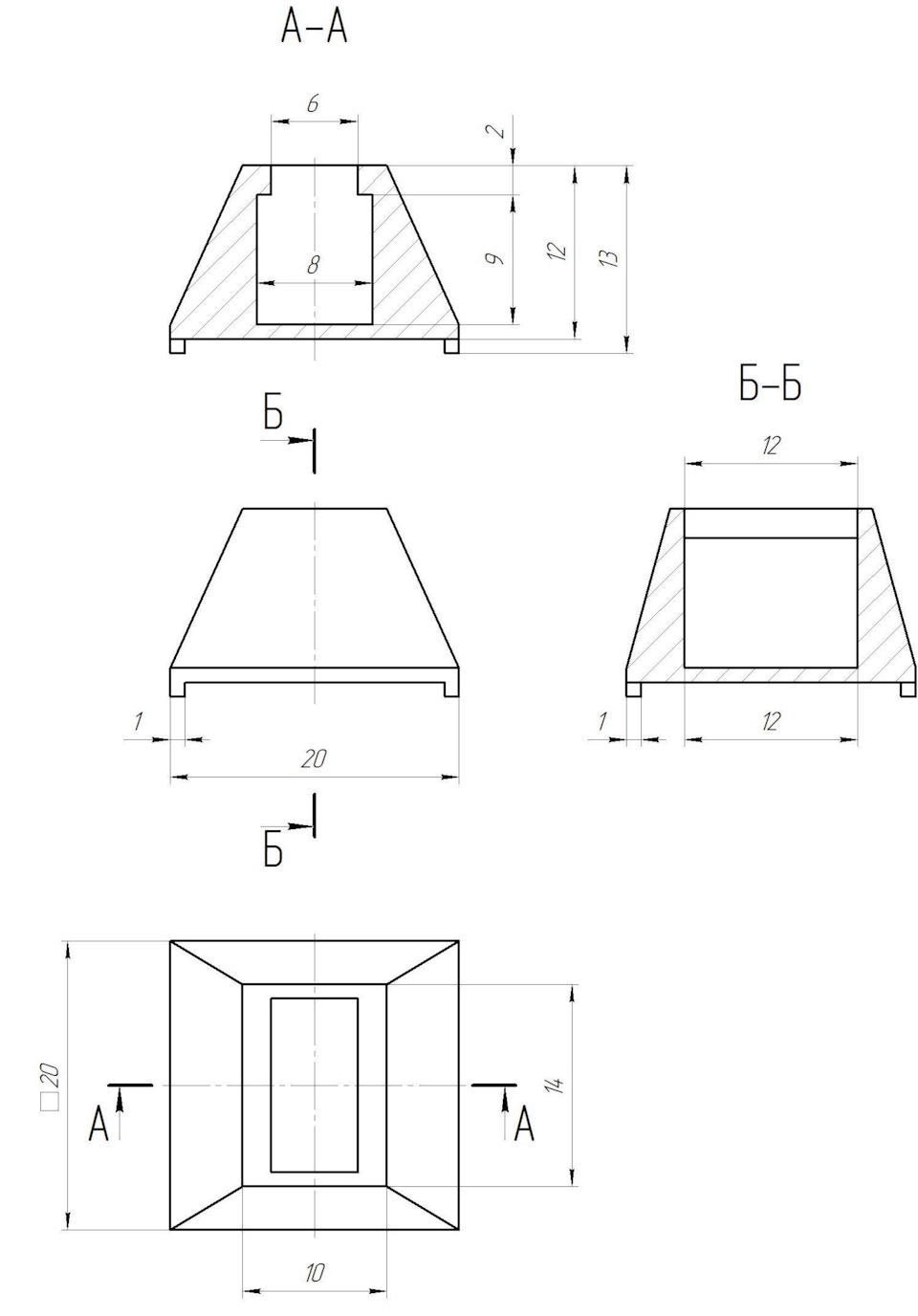

Если вдруг кому то надо будет файл для распечатки данной детальки на 3d принтере обращайтесь, скину. За чертёж спасибо Леониду, если читает )).
Включаем зажигание и видим новые пункты меню в бортовом компьютере.
Система распознавания дорожных знаков
Вспомогательные системы автомобиля всегда будут полезными, как пример частые ДТП из-за невнимательности или незнаний знаков дорожного движения. Расскажем как устроена и работает эта система. Вспомогательные системы автомобиля всегда будут полезными, как пример частые ДТП из-за невнимательности или незнаний знаков дорожного движения. Расскажем как устроена и работает эта система.
Попав в любой мегаполис, тяжело его представить без большого количества автомобилей. Как результат большая вероятность разнообразных ДТП. Причин для такого несчастного случая может быть много, но чаще всего это превышение скорости и невнимательность или незнание знаков дорожного движения.
Что такое система распознавания знаков движения
Для облегчения водителям на дороге и для исключения варианта незнания знаков, инженеры разработали систему распознавания дорожных знаков. Главным назначением системы является предупреждение водителя о дорожных знаках ограничения скорость, проезда перекрестков или других.
Многие автомобильные производители имеют в своем арсенале подобные системы, в зависимости от производителя, системы именуются по-разному. Чаще всего система встречается под названием TSR (Traffic Sign Recognition). Такое название можно встретить в автомобилях марки Audi, Ford, BMW, Volkswagen и Opel.
В автомобилях производителя Opel, система распознавания дорожных знаков входит в комплекс систем Opel Eye. Это одна из лучших комплексных систем защиты водителя признанная в 2010 году. В этот набор включены системы распознавания пешеходов, распознавания преград, автоматической парковки и подобные системы.
Компания Mercedes-Benz дала название своей системе Speed Limit Assist. В автомобиле этой марки она известна больше как система контроля ограничения скорости. Компания Volvo в своем вооружении называет эту систему RSI — Road Sigh Information, информирование о дорожных знаках.
С прогрессом меняются и названия, система распознавания знаков может быть как самостоятельной системой, так и входить в комплексный набор систем защиты и предупреждения.
С чего состоит система предупреждения
В зависимости от марки и модели автомобиля, система может состоять из разных компонентов. Так же не исключено использование компонентов другой системы, к примеру, датчики, сканеры и камеры. Но как правило система распознавания дорожных знаков состоит из компонентов:
Именно такое расположение камеры, на уровне головы водителя, позволяет максимально точно и быстро распознать дорожный знак и его наличие на дороге. Сама ж камера выполнена по последнему слову техники, качественная оптика и хорошее полученное изображение, дают больше шансов качественно распознать знак.Можно выделить два поколения систем предупреждения. Первая только информирует водителя, выводя небольшую часть информации о знаке. Второе же поколение уже намного сложней, особенно если в автомобиле есть центральный дисплей, на него будет выводиться сам знак, информация о знаке и что вы нарушили.
Первое поколение способно распознать знаки:
Второе поколение способно распознать кроме выше перечисленных знаков еще:
Это еще не полный список знаков, которые способно распознать второе поколение. Для этой системы используется разумный блок управления на основе операционной системы, и в меру появления новый знаков для распознания, система будет обновляться. Последним новшеством стало использование системы GPS вместо данных автомобиля, к примеру, скорости, пути направления и прочими данными, которые можно заменить с помощью GPS.
Принцип распознавания знаков
Так все же, как устроена система и принцип её работы. Как уже говорилось, камера на ветровом стекле это первое с чего начинается работа системы. Камера снимает путь перед автомобилем, как правило, эта зона по сторону переднего пассажира (зависит от направления движения) и вверху над водителем. Эта же камера может быть использована системой обнаружения пешеходов, или помощи движения по полосе.
После полученного изображения, информация передается на блок управления. В первом поколении блок управления простой и сравнивает полученные данные с уже существующими знаками в базе, если же знак распознан, то информация выводится водителю, в ином случае никакого действия не произойдет.
Второе поколение системы куда сложней. Полученные данные система не только перебирает, но и знак на изображении с камеры корректирует и подбирает разные комбинации возможных вариантов. Это говорит о том, что есть больше шансов распознать поврежденный или плохо просматриваемый знак. Так же во втором поколении операционка блока управления накладывает полученную информацию на карты навигации GPS и прорисовывает знаки, чтоб водитель не только слышал, но и видел возможные препятствия.
Стоит учесть, что система способна помнить действие нескольких знаков. Ведь часто бывает один знак еще не закончил зону действия, а второй также назначил свои правила.
Вывод предупреждения может осуществляться как на дисплей на панели приборов, так и на отдельный центральный дисплей вместе с картами навигации. Для примера система сравнит, какая скорость максимально допустима и насколько км/час вы превысили или же начнет информировать, если поехали на знак въезд запрещен.
Поговаривают, что третье поколение будет использовать правила движения по знакам и в случае грубого нарушения давать водителю советы как избежать нарушения и как правильно сделать. Ведь часто бывает, что новички водители без практики попросту нарушают самые простые правила по знакам.
Видео принципа работы системы распознавания дорожных знаков:
Как работает система распознавания дорожных знаков
Наиболее распространенной причиной дорожно-транспортных происшествий является превышение скоростного режима. Это приводит не только к повреждению автомобилей, но и к серьезным последствиям для здоровья водителей и пассажиров. Одной из систем, разработанных для профилактики ДТП, является система распознавания дорожных знаков, которая помогает следить за допустимой скоростью и регулировать движение транспортного средства.
Что такое система распознавания дорожных знаков
Разработка предназначена для увеличения безопасности на дорогах, а также облегчение процесса вождения. Инженеры создают решения, которые будут автоматически распознавать дорожные знаки, фиксировать информацию о допустимых скоростях и ограничениях, включая направление движения, наличие перекрестков, поездных перегонов и других данных.
Чем больше предупреждений получает система от внешней среды, тем надежнее становится автомобиль и процесс вождения. Водителю физически тяжело следить за всеми параметрами дороги, особенно в длительных поездках. Программное решение способно решить проблему с невнимательностью и уменьшить влияние человеческого фактора во время движения.
Распознавание дорожных знаков является одной из составляющих, необходимых для беспилотных автомобилей. Машина должна самостоятельно определять разметку, ограничения, знаки и условия движения.
Назначения и главные функции
Поскольку причиной большинства аварий считается нарушение скоростного режима, инженеры автомобильных компаний задались целью искоренить данную проблему. Для этого в машину устанавливается система распознавания знаков. Основные функции которой:
Возможности систем зависят от поколений разработки. Первоначальные решения могли распознавать только ограничители скорости, запреты на обгон и некоторые дополнительные знаки. Современные системы могут расшифровывать информацию о жилых зонах, начале и конце населенного пункта, конце зоны ограничений, въезд запрещен и многое другое.
Системы находятся на начальном этапе развития, что сказывается на точности обнаружения знаков и их расшифровке. Также существует понятие слепых зон, когда датчики не могут считать информацию.
Конструктивные элементы системы
Система работает на основе сложного аппаратно-программного комплекса. Стандартные элементы конструкции:
Особые требования предъявляются к качеству съемки камеры. Автомобиль движется на высокой скорости, поэтому для распознавания объектов требуется хорошая оптика с высоким разрешением картинки.
Логика и принцип работы
Пошаговое описание логики обнаружения объектов:
Последовательность распознавания типа знака:
Если скорость движения превышает ограничение на участке дороги, система уведомляет водителя. В остальных случаях на дисплее просто появляется информация о скоростном режиме.
Похожие разработки у разных автопроизводителей
Разработкой систем распознавания знаков занимается большинство современных компаний. Названия решений от разных производителей:
Отличие систем заключается в качестве используемого оборудования и логики работы алгоритмов распознавания объектов на дороге.
Преимущества и недостатки
Использование систем распознавания знаков характеризуется рядом преимуществ:
Из ключевых недостатков необходимо выделить проблемы распознавания знаков в слепых зонах, особенно когда они установлены с нарушениями. С развитием программных решений водитель будет получать рекомендации не только касательно скорости, но и правил безопасного движения.
