Распределитель питания в автомобиле
Распределитель питания
Решил сделать распределитель питания для подключения периферии (планшет, регистратор,
зарядка для телефона…)в автомобиль. Его возможности: четыре независимых канала
питания, три из которых настраиваемые в диапазоне от 0 до 14В с током нагрузки до 2,5 А.
Использую проверенные в работе, почти не убиваемые DC-DC преобразователи на базе MP1584. yandex.ru/images/search?text=MP1584
Еще один канал построен на преобразователе NSD15-12S5 с гальванической развязкой земли и фиксированным напряжением +/-5 вольт и током до 3 А (Модуль NSD15-12S5 не является обязательным и необходимым элементом системы. В варианте распределителя питания без NSD15-12S5 напряжение канала равно напряжению на АКБ с настраиваемыми временными задержками вкл./выкл.)
www.mean-well.ru/store/NS…yclid=6429783111707921543
Один слаботочный канал для управления планшетом по датчику Холла ( возможен как с нормально замкнутым выходом, так и с нормально разомкнутым).
Управление каналами построено на базе контроллера Arduino Pro Mini и смарт-ключе коммутации напряжения BTS724G от компании Infineon.
www.infineon.com/dgdl/Inf…316f112290116f299e245725c
В свою очередь вся эта система подключена к бортовому напряжению питания автомобиля через еще один смарт-ключ BTS640S2 от той же компании.
Немного о смарт-ключах. Это устройства коммутации напряжения с высокими токами (до 200 А), заменяющие собой мощные реле, предохранители и имеющие в своем арсенале такие параметры, как защита от короткого замыкания, от переплюсовки напряжения, защита от обратного тока, перегрева, возможность контролировать изменения в нагрузке.
Вернусь к распределителю… Подключается он к бортовой сети авто напрямую без кнопок и включателей в месте, где напряжение постоянное и не пропадает ни при каких обстоятельствах (скажем непосредственно к аккумулятору). Еще один вывод подключен к линии «АСС». Алгоритм работы следующий (может быть изменен по желанию):
ВКЛЮЧЕНИЕ.
При повороте ключа в положение «АСС» отслеживается напряжение на аккумуляторе и если оно равно не менее 12.1 вольт, то происходит запуск контроллера Ардуино. Далее запускаются каналы с выставленными временными задержками (по умолчанию 1 канал включается через пол-секунды, второй еще через секунду, третий еще через секунду и четвертый через две секунды. Все временные задержки возможно изменять по необходимости ). Слаботочные каналы включаются с временной задержкой в одну секунду. В процессе работы постоянно контролируется напряжение на аккумуляторе автомобиля и в случае его просадки «мягко»
завершит работу всей системы в целом по алгоритму «ВЫКЛЮЧЕНИЕ».
PDU (распределитель питания) для авто своими руками — ч.1
Итак, давно витала в воздухе идея сделать распределитель питания с выключателями потому, что это, как минимум, удобно и, как максимум, незаменимо для отдыха на природе или кемпинга/джипинга… а возможно и дома на колесах. Давно не возбуждают огромные вилки в прикуриватель, которые держатся абы как. Посмотрел я на один свой один китайский гаджет… и о боги! Это идея! И при том из мира авиации и китайских нанотехнологий)))…
А пока будем делать и заморачиваться с тем, что можно купить в электромагазине шаговой доступности и применить авто. Поэтому материалы отличаются:
— доступностью (электромагазин можно найти около почти любого рынка);
— надежностью и безопасностью (правильный, испытанный и сертифицированный пластик);
— временем на закупку (али хорошо, но ждать…);
— стандартизированностью (диаметр, резьба и прочее).
… А также решение съемное и позволяет не курочить глубоко автомобиль.
Для короба был выбран распределительный короб Ecoplast JBS120 120х80х50 «Эконом» для наружной проводки IP55 (но лучше выбрать что-то без резиновых вставок по бокам)
Что можно сделать еще: в зависимости от ваших личных нужд и идей, возможно вам понадобиться ТОЛЬКО крышка: прочная, имеет уплотнитель и 4-ре отверстия, чтобы притянуть саморезами к любой ровной поверхности. Такую конструкцию в разы проще обслуживать: одно дело снять крышку со сборкой и произвести манипуляции, другое выковыривать выключатели из огромной, например, фанерной панели, предварительно ее сняв.
1.5 см высоваются из под крышки тумблер, включая контакты.
Куплены в радиомагазине три ТУМБЛЕР 2 КОНТАКТА 2 ПОЛОЖЕНИЯ ЧЁРНЫЙ 250В KN3-1 ON-OFF под пайку по 40р. ( 40 х 3 = 120р.).
Что можно сделать еще: сразу оговорюсь, что в данную коробку в легкую влезет 4 тумблера. А также сделать их в 2 ряда (но не поместятся надписи).
Линейкой меряем крышку для последующей разметки. У меня вышла табличка в Word c 6 ячейками 3 х 3,2 см: верхний ряд под тумблеры с точками для прорези, нижний с иконками и подписями.
Далее два варианта:
1. Простой. Распечатываем либо на бумаге (клеим, ламинируем скотчем), либо на пленке пригодной для печати на ней (Ломонд делал такие), либо заказываем в стикер-сервисах, где печатают наклейки.
2. Не простой (которым пошел я)). Вот о тонкостях гравировки лазером EleksMaker A3 Laser Engraver 2.5 Вт, я и хотел рассказать.
Нюанс 1. Пластик действительно очень хорош! При воздействии на него лазерного луча что на гладкую поверхность, что на шкуренную, и даже в 2 прохода — сильного следа не оставляет. Пластик и мало дымит, и не чернится и вдобавок самозатягивается частично))). Так часа 3-4 войны лазера и пластика прошло в пустую.
Что можно сделать еще: Пользоваться гравировальной ЧПУ или нанести лакокрасочное покрытие (скорее всего светлое) и только после высыхания жечь по нему.
Нюанс 2. Было решено воспользоваться виниловой пленкой, что была (немецкая d-c-fix). Пленку лучше выбирать светлую — в процессе прожига она будет чернеть и смешиваться с пластиком крышки. Края таблички тоже отлично припеклись и приклеились.
Что можно сделать еще: Не надо обрезать лезвием ровно — останутся глубокие царапины как на фото. ТОЛЬКО грубо ножницами лишнее отрезать. Сразу после прожига остатки легко отделяются по контору таблички… и выкидываются.
Что покупать:
— Разъем 12мм, мама+папа, GX12, есть резиновые колпачки (для тонких проводов, не удобно работать с сечение более 0,5) — ССЫЛКА
— Разъем 16мм, мама+папа, GX16, есть резиновые колпачки (думаю норм, крупные провода должны влезть, Max voltage: 400V Max current: 5A) — ССЫЛКА
PDU (распределитель питания) для авто своими руками — ч.2
Для всем сомневающихся, что я откинул идею доделки PDU в глубокий ящик и забыл, сообщаю — я спаял-собрал))))
Параллельно был найдено в загашниках Устройство автоматической защиты для автомобильного холодильника (по-научному). Имеет разъемы «мама» и «папа» прикуривателя, защитит от разряда аккумулятора, концепции не противоречит — почему бы его не использовать?! По сути я его расширил на +2 дополнительных разъема для света. Своего устройства в сети не нашел, но аналог Ezetil Battery Guard 12V
*** предназначено для предохранения от разрядки автомобильного аккумулятора при длительной работе автохолодильника (автомобильной сумки-холодильника) в автомобиле. Отключение холодильника от автомобильного аккумулятора предусмотрено при падении напряжения в нем до 11,3В ( с погрешностью +-0,2В).
Схема такова:
1. На вводе устройство защиты холодильника.
— разъем «прикуриватель-мама» отрезан в середине провода;
— корпус PDU в месте склейки процарапан для лучшего схватывания горячего клея;
— корпус устройства защиты был разобран, приклеен и привинчен маленькими саморезами в корпусу PDU;
— ввел провод в корпус PDU;
— собрал корпус устройства защиты;
— пролил еще горячим клеем саморезы дабы они не повредили провода.

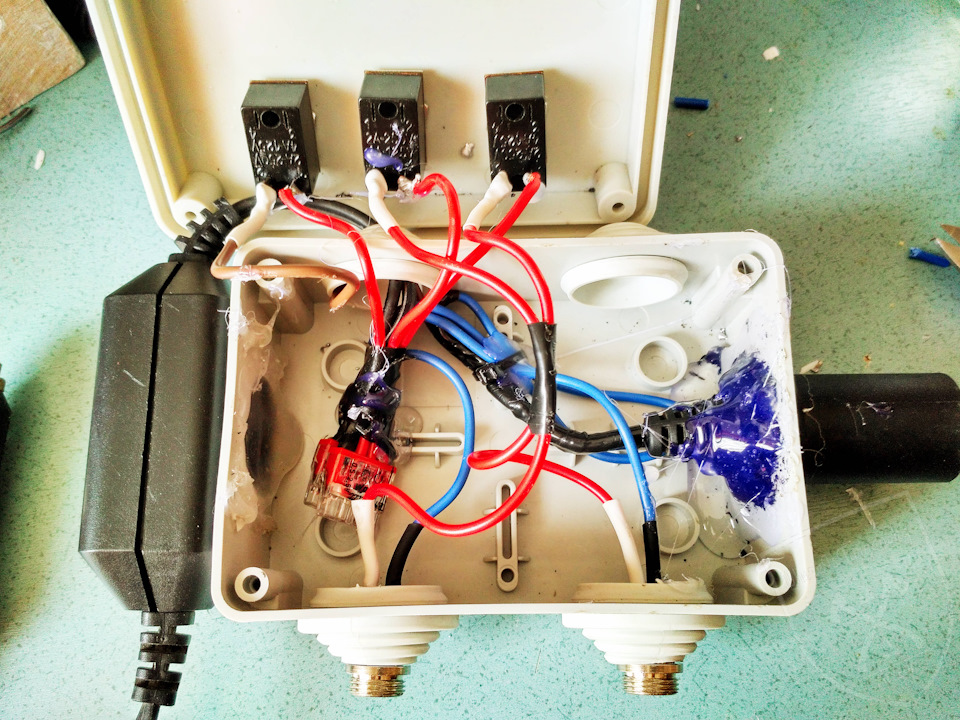

2. Делаем разводку с помощью 2-х WAGO 2273-204 клемма 4-проводная (около 12р. за шт.):
— лудим провода (можно наконечники делать) и монтируем сначала ввод: одна клемма под «-«, другой под «+»;
— нарезаем с запасом провода под «-» и аналогично монтируем (брал сечение 0,75);
— нарезаем с запасом провода под «+» и аналогично монтируем (брал сечение 0,75);
— сматываем изолентой «-» провода чтобы не болтались, можно притянуть стяжкой.
3. Подключаем питание к тумблерам:
— надеваем термоусадку и припаиваем к тумблерам «+» от клемм;
— припаиваем к тумблерам «+» на разъемы (брал сечение 0,75);
— проливаем горячим клеем (острые края у разъемов тумблеров).

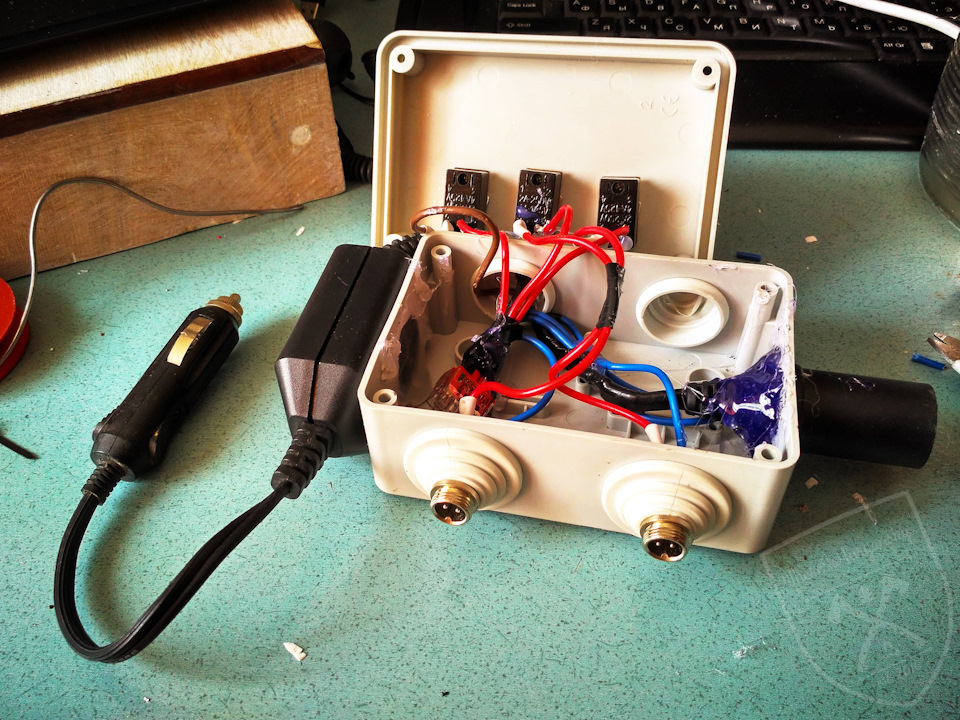

4. Монтируем разъемы и окончательно собираем:
— приклеиваем горячим клеем разъем «прикуриватель-мама» (он прям удачно пришелся по размеру отверстия корпуса PDU);
— надеваем термоусадки и устанавливаем разъемы;
— затягиваем тумблеры и собираем корпус PDU.

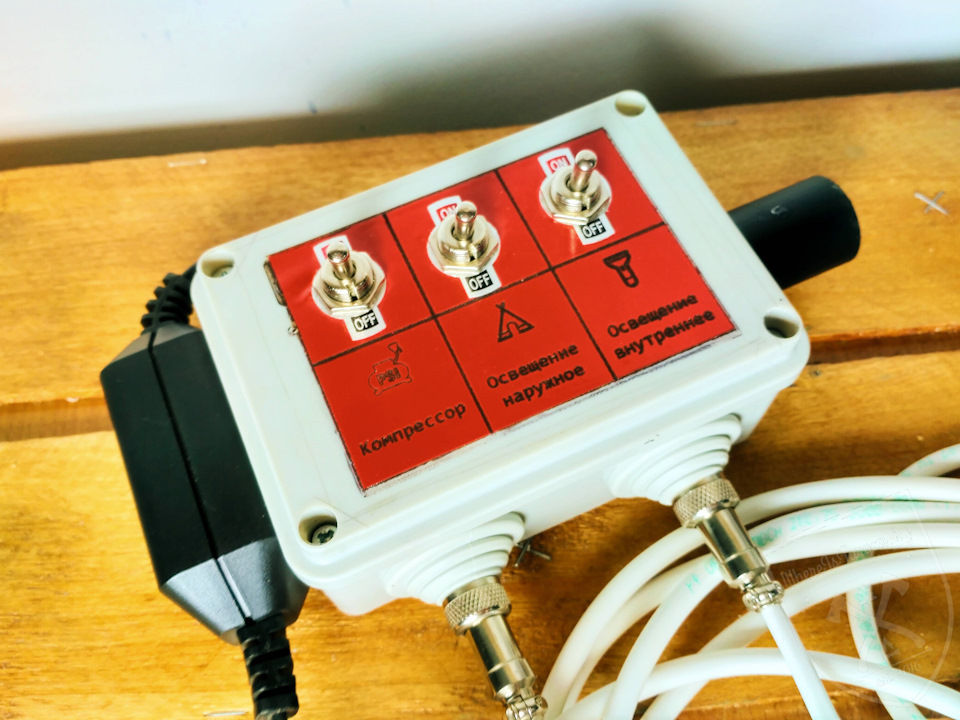

В сухом остатке:
PDU без проблем подключается в заднюю или переднюю розетку прикуривателя. Можно прикрепить к обшивке, а можно не прикреплять и взять, например, в поездку на другой машине. Ничего не болтается. При понижении бортового питания до критических значений (пока не замерил значение, но штука работает!) отключается. В розетку на корпусе можно подключить, например, дополнительную акустическую систему и не мучить основную, сажая аккум, или холодильник. Управление питанием и включение приборов находится в сухом салоне (лучше чем на приборах в неблагоприятных условиях).
Возможно реализовать на схеме, но для меня слишком сложно))
Что можно было бы сделать лучше:
— Корпус НУЖНО брать сплошной, без отверстий, без резиновых вставок лесенкой. Смонтировать гермо ввод для ввода провода, остальное будут разъемы;
— Нет нужны в большом количестве тумблеров — иногда достаточно для включения втыкание светильника в разъем;
— Разъемы GX-12 слишком маленькие. Неудобно монтировать. Нужно брать большие GX-16
