Расшифровать гбц в двигателе автомобиля
Головка блока цилиндров
Головка блока цилиндров (ГБЦ), так называемая «башка» или «голова», представляет из себя крышку, расположенную над цилиндровым блоком и является частью двигателя и выполняет ведущую роль во всем блоке двигателя.
Из чего состоит ГБЦ?
Головка блока цилиндров изготавливается из высокопрочного металла или сплава алюминия, после чего подвергается процессу закалки по запатентованной технологии. В простых, традиционных двигателях предусмотрена одна «голова», в V-образных же для каждого блока цилиндров предусмотрена отдельная ГБЦ.
Монтаж и крепление
Основные функции головки блока цилиндров:
Основные распространенные причины поломки ГБЦ
Перегрев является одной из основных причин поломки головки блока цилиндра
В большинстве случаев за перегревом кроется более серьезная проблема, связанная с неисправностью какой-либо другой детали двигателя. В данном случае автомобиль необходимо отвезти на сервис и доверить его квалифицированным специалистам.
Проникновение внутрь ГБЦ отработавших газов
В данном случае также необходимо незамедлительно отвезти автомобиль на ближайший сервис или станцию технического обслуживания.
Утечка охлаждающей жидкости или моторного масла
Во время технического осмотра двигателя транспортного средства, а также во время его эксплуатации жизненно необходимо проследить за тем, чтобы там, где блок соединяется с головкой блока цилиндров не образовалась вытечка моторного масла и/или «Тосола» (или другой охлаждающей жидкости, доступной на современном рынке автозапчастей), которые приведут к разрушению герметизирующего элемента при монтировании ГБЦ. В таком случае следует незамедлительно заменить прокладку.
Процедуры по ремонту «башки» могут проводиться без её демонтажа (в случае с заменой колпачков и регулированием клапанов двигателя), так и с полным демонтажем, при больших объемных ремонтных работ по замене втулок или удалению накипи, а также притирке клапанов.
Стоит помнить, что все работы, связанные с ремонтом ГБЦ должны выполняться не по памяти или аналогии, а в строжайшем соответствии с инструкцией по техобслуживанию от производителя авто по отношению к имеющемуся типу двигателя.
Подпишись на наш канал в Я ндекс.Дзене
Еще больше полезных советов в удобном формате
Расшифровка термина ГБЦ и связанные с ним работы
Нередко в ходе ремонта и обслуживания транспортного средства автомобилисты сталкиваются с термином ГБЦ. У молодых владельцев машин возникает вопрос что же такое ГБЦ и какую функцию она выполняет в работе автомобиля?
В нижней части ГБЦ можно заметить незначительное расширение. Таким образом, производителя добиваются более плотной фиксации с блоком цилиндров, что обеспечивает большую надёжность при эксплуатации автомобиля. Помимо этого для плотности фиксации вместо взаимодействия головы и блоков используется специальная прокладка. Для закрепления головы на блоках используются специальные направляющие, а также оригинальные крепежи ГБЦ. Поскольку каждый современный автомобиль имеет свои технические особенности, установка ГБЦ является сложным процессом, который выполняются согласно рекомендациям производителя.Затяжка болтов ГБЦ имеет свои особенности. В этом случае правильная работа блока зависит не от силы затяжки, а от правильной технологии. Затяжка болтов производится по специально разработанной для конкретного двигателя технологии. В качестве рабочего инструмента используется динамометрический ключ.
Рассмотрим, какую функцию выполняет голова блока цилиндров.
Без преувеличения, можно сказать, что ГБЦ выполняет важнейшую функцию в двигателе автомобиля. Понять это можно рассмотрев основные элементы, которые разместила в себе голова блока цилиндров:
Перед тем как выполнить ремонт головы блока цилиндров самостоятельно, необходимо ознакомиться с некоторыми особенностями проведения работ. Первое что необходимо понимать это момент затяжки болтов, который предусмотрен для определённого типа двигателя. Неправильный момент затяжки болтов приводит к преждевременному нарушению герметичности прокладки, что приводит не только у течки смазывающей жидкости, но и антифриза. Также неправильная затяжка болтов ГБЦ может привести к нарушению компрессии в двигателе, что в значительной мере снизить его производительность.
Если во время затяжки крепежи подвергнуться большим усилиям, это может привести к деформации самой головы. В таком случае придётся произвести масштабную реконструкцию структуру ГБЦ.
Особенности ремонта головы блока цилиндров.
Некоторая часть ремонта ГБЦ выполняется руками автолюбителей. Масштабный ремонт головы блока цилиндров и её шлифовка требуют наличия специализированного оборудования и хороших навыков в сфере ремонта автомобилей.
Для того чтобы отрегулировать клапана или произвести замену расходных элементов нет необходимости обращаться в специализированные сервис и платить значительное количество средств за работу мастеров.В данном случае ремонт можно произвести без демонтажа ГБЦ.
Для этого потребуется снять крышку головы блоков и произвести регулировку клапанов согласно инструкции производителя или осуществить замену необходимых элементов.
В случае необходимости расточки блоков, мотор автомобиля снимается полностью. Если же ремонт не требует снятия всего движка в таком случае может понадобиться демонтаж головы блоков.Во время ремонта головы блока цилиндров необходимо строго придерживаться инструкция производителя. В противном случае можно в значительной мере нарушать правильную работу системы транспортного средства.
Направляющие и фиксаторы устанавливаются при достижении ГБЦ определённой температуры, поэтому в гаражных условиях выполнить процедуру будет сложно.
В случае шлифовки головы также необходимо обратиться к рекомендациям производителя. В комплектующей инструкции указывается предельно допустимый момент шлифовки. Также необходимо узнать у мастера, на какую глубину будет обрабатываться элемент. В случае если износ элемента превышает допустимые нормы, ГБЦ восстановлению не подлежит. Поэтому придётся производить капитальный ремонт двигателя, с последующей замены головы.
Единственным способом избежать сложных неполадок ГБЦ, является своевременная диагностика и регулярное обслуживание важнейшей системы автомобиля.
Удачного обслуживания!
Головка блока цилиндров: назначение, принцип работы, возможные неполадки
Двигатели внутреннего сгорания устанавливаются на большинство отечественных или собранных за границей автомобилей. Силовые агрегаты постоянно дорабатываются, технические характеристики улучшаются. При этом конструктивное исполнение моторов остаётся прежним на протяжении многих лет. Одной из составных частей двигателя является головка блока цилиндров. Этот узел имеет определенные особенности и функционал.
Назначение головки блока цилиндров
В зависимости от марки и модели транспортного средства, конструктивное исполнение головки блоков цилиндров может отличаться. Данный узел закрывает цилиндры от механических воздействий сверху. Для обеспечения герметичности внутренней части силового агрегата между крышкой и блоком устанавливается обжимная прокладка.
Роль ГБЦ в составе силового агрегата:
Исправная ГБЦ – один из необходимых факторов соответствия транспортного средства экологическим нормам. Любые поломки или сбои в работе приводят к увеличению выбросов отработанных газов в атмосферу.
Устройство головки блока цилиндров. Конструкция
Меняются внешний вид, размеры, технические параметры комплектующих. Однако основные элементы головки блока цилиндров в сборе остаются неизменными:
В конструкцию входят и другие комплектующие. Крышка с горловиной для заливки смазочных жидкостей, клапаны, пружины, сухари, гидрокомпенсаторы, коромысла с винтами, болты ГБЦ и другие детали.
Материалы для производства
В процессе эксплуатации через головку проходят отработанные газы, разогретые до высокой температуры, а также топливная смесь. Поэтому к данному узлу предъявляются повышенные требования в плане надёжности и износостойкости. В качестве материалов для производства используются чугун или алюминий.
В первом случае масса узла достаточно большая. Жаростойкость, прочность на высоком уровне. На автомобили с дизельными моторами чаще всего устанавливают чугунные блоки. Недостаток – большой вес серого или легированного чугуна.
Лёгкий алюминий является хорошим проводником тепла. Такие моторы быстро остывают, отличаются мощностью и небольшим расходом топлива. Этот металл легко обрабатывается, ремонт требует меньших затрат по сравнению с чугунными элементами.
Соединение осуществляется через специальную прокладку. Данный элемент изготавливается из разных материалов. Стальные прокладки – классических вариант для однократной установки.
Асбестовые прокладки характеризуются устойчивостью к высоким температурам, упругостью. К недостаткам комплектующих из сочетания асбеста и стали относятся чувствительность к вибрациям, перепадам температуры.
Безасбестовые прокладки из композитных материалов дороже, отличаются упругостью и долговечностью. Выполнены из синтетического волокна и каучука, не боятся перепадов температуры. Единственный недостаток – высокая стоимость.
Схема ГБЦ
В зависимости от типа двигателя схема головки блока цилиндров может иметь разные варианты. Устанавливаемые модули отличаются габаритами, устройством, типом газораспределительного механизма, конструкцией камер сгорания.
По исполнению они делятся на следующие категории:
Многоловками комплектуются силовые агрегаты с количеством цилиндров от 2 до 6. При большем числе цилиндров раздельные головки устанавливаются на каждый элемент. Моторы V-образной конструкции всегда имеют моноголовки на каждый ряд.
Камеры сгорания располагаются в головке полностью или частично. Для дизельных, бензиновых, газовых двигателей конструкция отличается. Порядок протяжки головки блока цилиндров определяется техническими регламентами на конкретную модель силового агрегата.
Принцип работы головки блока цилиндров
Порядок функционирования ГБЦ, установленных в автомобилях разных марок, одинаковый. Основной принцип работы – заполнение камеры сгорания топливной смесью, её воспламенение, последующий отвод отработанных газов в выхлопную систему автомобиля. Принцип взаимодействия элементов:
Основные проблемы головки блока цилиндров. Последствия и причины нарушения работоспособности
Неправильная затяжка головки блока цилиндров может привести к выходу двигателя из строя и последующему ремонту. В процессе эксплуатации авто могут возникать и другие проблемы в работоспособности головки, других составляющих мотора.
Элементы из алюминия или чугуна являются технически сложными. Частыми причинами обращения в сервисный центр являются:
Любая из указанных проблем требует скорейшего обращения в автомастерскую для сервисного обслуживания и ремонта. Существуют и другие причины выхода элемента из строя.
Проблемы с седлом впускного клапана
Нарушение позиционирования сёдел в головке приводит к её разрушению. Также выходят из строя газораспределительный механизм, ЦПГ. Для устранения проблемы требуется ремонт силового агрегата.
Потеря герметичности впускных и выпускных клапанов
Если нарушен порядок затяжки ГБЦ, не выдержаны геометрические параметры и прикладываемые усилия, нарушается герметичность впускных и выпускных клапанов. В результате снижается компрессия двигателя. Мотор теряет в мощности, наблюдаются трудности с запуском в любую погоду.
Потеря герметичности в местах соединения головки и седел
Причиной подобного дефекта часто становится неплотная посадка седла. Аналогичные проблемы наблюдаются при увеличении шероховатости стенок. Система отвода тепла от двигателя работает некачественно. Постепенно выходит из строя газораспределительный механизм. Мотор перестаёт запускаться и функционировать.
Потеря герметичности направляющих втулок
Если в местах соединения направляющих втулок с корпусом имеются зазоры, герметичность считается нарушенной. Последствия дефекта стандартные: падает компрессия в цилиндрах, увеличивается расход масла в двигателе. Запуск мотора с затруднениями.
Проблемы с уплотнительной прокладкой, прорыв выхлопных газов
При появлении дефектов прокладки головки блока цилиндров фиксируется прорыв выхлопных газов. Двигатель теряет мощность, увеличивается уровень шума.
Потери герметичности в соединениях и уплотнениях
В двигателях бензиновых и дизельных авто основные проблемы с головкой связаны с потерей герметичности уплотнений. Подобные дефекты фиксируются в следующих местах:
Указанные неисправности вызывают увеличенный расход масла, потерю автомобилем мощности, некорректную работу силового агрегата.
Как выявить проблемы
Своевременная диагностика и техническое обслуживание позволяют продлить срок эксплуатации мотора. Для выполнения ремонтных работ требуется привлечение квалифицированных специалистов, оснащенных современным оборудованием. Определить поломки, связанные с герметичностью, выходом из строя элементов устройства ГБЦ, целостностью прокладки, можно по следующим признакам:
Заключение
ГБЦ – один из обязательных элементов двигателя внутреннего сгорания. Отличия в типе, конструктивном исполнении, размерах не влияют на принцип работы. Симптомы поломок одинаковые для большинства агрегатов. Своевременное техническое обслуживание и профилактика позволяют увеличить срок эксплуатации узла, минимизировать риск внезапных поломок.
Материалы рубрики «Промо» публикуются на правах рекламы.
Что такое ГБЦ в автомобиле
С некоторых пор в технической литературе стала употребляться аббревиатура ГБЦ. Что это такое в машине, знают далеко не все водители, особенно начинающие. И лишь при расшифровке становится понятна суть данного сокращения.
Что такое ГБЦ, где она находится и зачем нужна в машине
ГБЦ — это Головка Блока Цилиндров (или в обиходе просто «головка») в ДВС (двигателях внутреннего сгорания). Она находится на поверхности двигателя и запирает камеры сгорания цилиндров, которые являются главной конструктивной частью любого силового агрегата. Другими словами, головка фактически является крышкой, покрывающей блок.
Без наличия плотно прикреплённой к его корпусу верхушки не будет обеспечиваться необходимая компрессия, а, следовательно, двигатель не сможет нормально функционировать. Таким образом, движение автомобиля станет невозможным.
Устройство головки блока цилиднров и её особенности
В зависимости от тактности, принципа воспламенения, схем газораспределения и охлаждения головка может иметь разнообразные типы конструкций. Однако основной набор деталей головки — клапаны, снабжённые пружинами, форсунки, а также свечи зажигания — практически неизменен.
Объёмистые дизеля традиционно оборудуют литыми чугунными головками, которые долгое время исправно и незаменимо служат в этом качестве. Они эксплуатируются в тяжёлых условиях, и с целью придания надёжности клапанные сёдла запрессовывают с предварительным охлаждением в парах жидкого азота. Втулки клапанов и вихрекамеры вставляют с натягом.
Для маломощных бензиновых «движков» выпускают алюминиевые головки, изготавливаемые путём литья под давлением или в кокиль с дальнейшей доводкой пустот (в головке предусмотрены водяные, газовые ходы, каналы для смазки, а также сквозные отверстия под крепёж).

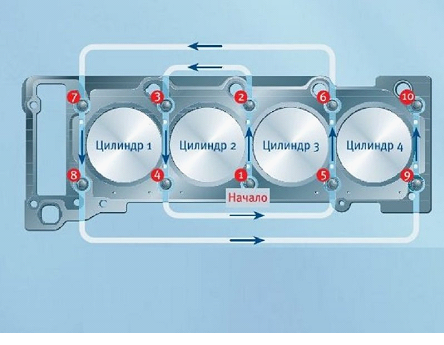

Крепится головка стальными шпильками с гайками либо болтами с затяжкой по предписываемой производителем технологии. В инструкции подробно указываются последовательность, усилие затяжки, угловые довороты и пр. Это требуется для сохранности соединения в случае просадки стыкового уплотнения.
Видео: устройство головки блока цилидров
Для того, чтобы внутренняя полость разъёмного цилиндра ДВС представляла собой герметично изолированное пространство, стык головки и блока уплотняется специальной прокладкой. Только в этом случае возможен запуск мотора и его надлежащая работа.
Несоблюдение толщины паронитовой или металлоасбестовой прокладки, или её просадка вследствие брака чреваты разгерметизацией камер сгорания и выходом двигателя из строя. Для придания уплотнению должной жёсткости и для обеспечения безопасного прижима чугунные головки дизельных моторов монтируют на мягких стальных прокладках.
Стоит обратить внимание, что толщина прокладки определяется согласно величине вылета поршней. В случае, когда расчётные показатели окажутся меньше номинальных значений, двигатель «застучит», когда больше — произойдёт потеря мощности и интенсивное образование копоти вследствие неполного сгорания топлива. Пары выпускных и впускных каналов ведут в обособленную камеру сгорания. Каждый из каналов упирается в седло, запрессованное в головку блока цилиндров, которая является местом:
Правила эксплуатации, возможные неисправности и проблемы
ГБЦ — достаточно уязвимый функциональный узел, подверженный воздействию комплекса негативных факторов. Поэтому не исключены и вполне вероятны:
В случае прорыва газов головку чаще всего фрезеруют. При срыве свечной резьбы устанавливают «ввёртыш», система креплений подлежит замене.
Распространение межседельных трещин способствует утечке отработанных газов в охлаждающую рубашку и заклиниванию поршней. В этом случае головку можно заменить; по крайней мере, трещины допускается заварить с соблюдением технологии.
Падение масляного давления свидетельствует о проблемах с распределительным валом. Диаметр постелей распредвала восстанавливают посредством вставки дюралюминиевых либо латунных втулок (как правило, в качестве развёртки применяется прежний распредвал с фрезерными зубцами).
Кроме того, делают ремонт невозможным значительная коррозия, а также повреждения от детонации. Выпавшее седло путём охлаждения в парах жидкого азота меняют на новое, либо на аналогичное, высверленное с другой головки.
Техническое обслуживание и диагностика ГБЦ
Даже тем автовладельцам, кто ездит на небольшие расстояния, необходима периодическая профилактика клапанов и их сальников, а также уплотнительных прокладок. Что уж говорить о любителях агрессивной манеры езды!
Особенно проблемной считается прокладка головки блока цилиндров. При её износе происходит утечка рабочих жидкостей и их смешивание. Попадание антифриза в смазку вызывает нежелательную химическую реакцию. Со временем это ведёт к постепенному, но тотальному разрушению силовой установки. Основной тревожный сигнал подаёт датчик температуры, сигнализирующий о парообразовании в системе охлаждения мотора.
Видео: признаки и последствия пробития прокладки гбц
Приблизительная оценка ситуации возможна после снятия свечей зажигания, но так или иначе, визит по данному поводу в специализированную мастерскую не помешает. И не столько из-за того, что там работает подготовленный персонал, сколько потому, что на СТО имеется современная диагностическая аппаратура, без которой сегодня при ремонте автомобиля невозможно обойтись.
Что надо знать про ГБЦ 4-цилиндрового двигателя?
Расшифровка ГБЦ – это головка блока цилиндров. Так называется часть двигателя, которая закрывает цилиндровый блок. В зависимости от сложности мотора она может быть как простой литой крышкой, так и сложной конструкцией, в которую будет включено множество механизмов. Попробуем разобраться с тем, что это за деталь в автомобиле.
Что собой представляет головка блока цилиндров?
Для начала определим, что такое ГБЦ. Каждый двигатель включает в себя следующие элементы:
Для простоты обслуживания во всех двигателях цилиндры с находящимися внутри поршнями объединяются в блоки. Такое объединение используется во всех моторах, где число цилиндров больше одного. В основном сейчас в автомобилях используются блоки на 4 цилиндра, поэтому далее мы будем рассматривать именно их. Кроме того, для простоты мы будем описывать ГБЦ рядного двигателя: в нём только одна головка. У V-образных моторов их две, но в целом конструкция каждой из них такая же, как в рядном.
Блок цилиндров – это основная часть двигателя. Обычно он делается единой литой деталью из чугуна или алюминиевого сплава. Снизу он закрывается картером – а вот сверху его как раз и закрывает головка блока. Она крепится к блоку и подобно крышке накрывает его сверху.
Не просто крышка: зачем нужна ГБЦ?
Ненужных деталей в моторе не бывает, но ГБЦ в двигателе играет особую роль. Назначение головки блока цилиндров состоит в следующем:
Прокладка, клапан и другие детали ГБЦ
А теперь разберём устройство головки блока цилиндров. Несмотря на то, что её конструкция значительно различается в различных моделях двигателей, есть общие черты, присущие большинству современных ГБЦ в автомобиле. Поэтому, говоря о конструкции, можно выделить общие узлы, которые можно найти почти всегда.
Корпус крышки блока цилиндров
Главная часть ГБЦ – это её корпус. Как правило, он цельнолитой и изготавливается:
Опыт показывает, что чугунная крышка головки блока цилиндров надёжнее в экстремальных условиях эксплуатации (жара, либо, напротив, чрезмерный холод, работа на повышенных оборотах и т. д.), но сплавная легче и обладает большей теплопроводностью – и, значит, двигатель медленнее перегревается. Из-за этого сейчас чугунные ГБЦ в основном применяют на дизелях для мощной спецтехники, а на карбюраторных моторах применяются в основном сплавные.
Именно на корпусе крепятся все остальные узлы, которые содержит голова двигателя.

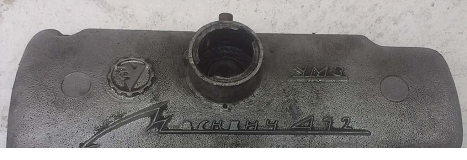

Крышка
Крышка ГБЦ, по большому счёту, является декоративной деталью, однако и у неё есть свои полезные функции:
Клапаны и связанные с ними детали
Клапана головки блока цилиндров предназначены для того, чтобы управлять газовыми потоками, возникающими при работе двигателя. Они подают топливную смесь в камеры, где происходит сгорание, а затем выпускают отработанные газы на удаление из двигателя. Каждый клапан состоит из следующих деталей:
Работой клапанов управляет расположенный в головке распредвал. С помощью кулачков (элементов вращения особой формы) он при вращении открывает и закрывает клапаны. В двигателях используются два основных типа работы вала:
Распредвал приводится в действие с помощью ремня ГРМ. Источником движения для него служит коленчатый вал (коленвал), который, в свою очередь, приводят в движение поршни двигателя во время взрывов топливной смеси. Таким образом в двигателе осуществляется саморегуляция.
Свечи зажигания
Для того, чтобы воспламенить топливную смесь, используются свечи. Они представляют собой электроды, на которые подаётся напряжение от электросистемы автомобиля. Высоковольтный разряд поджигает смесь бензина с воздухом, и выделившаяся энергия толкает поршень. С поршня же, в свою очередь, кинетическая энергия подаётся на коленвал – и, в конечном итоге, за счёт его вращения обеспечивается работа как двигателя, так и иных агрегатов автомобиля.
