Делаем дополнительные RCA выхода автомагнитолы.

Всем привет.
Кто следит за БЖ, все ништяки инсталировать не получилось, негде всем этим заниматься.
По этому принято решение максимально подготовиться к инсталу, чтобы в процессе не вылезли глобальные проблемы…

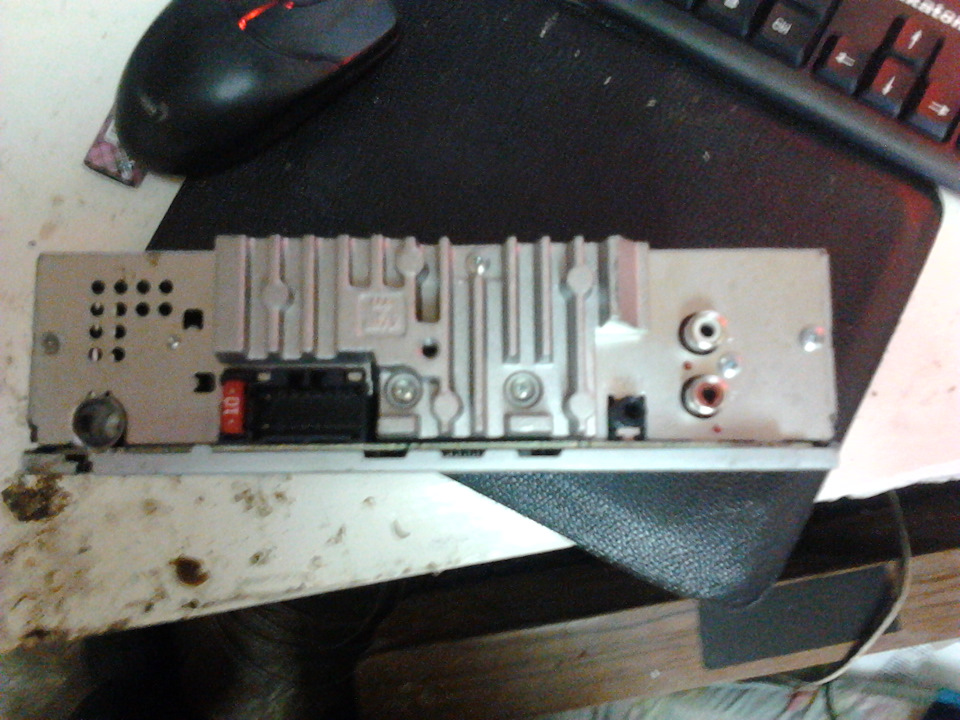

Имеем магнитолу pioneer deh 2320ub с двумя выходами RCA на борту

Купил усилитель на 4 канала а выходов на магнитоле не хватает, как быть? Все просто! Аудиосигнал будем снимать непосредственно со встроенного усилителя магнитолы — это и будут наши выходные RCA в количестве 4 штук. А что если сигнал будет слабым для усилителя? В ГУ есть функция усиления, так что в теории проблем быть не должно, а там ближе к лету посмотрим на практике.

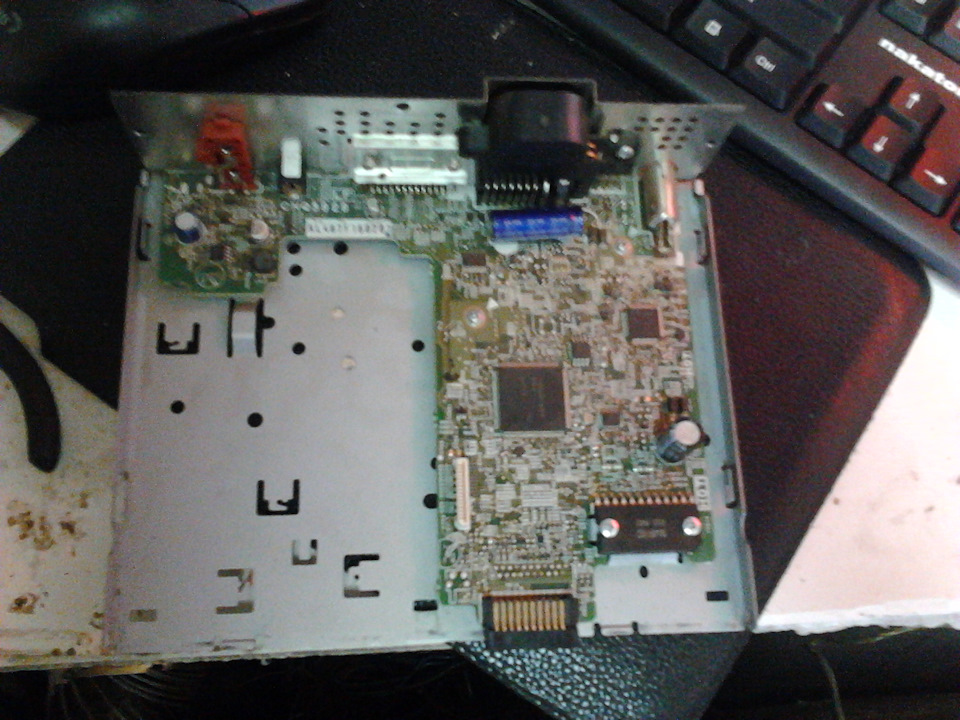

Разбираем магнитолу, в моем случае полностью до платы, в этом нет ничего сложного.
Теперь нужно добраться до УМЗЧ(встроенного усилителя), и посмотреть его маркировку, чтобы найти даташит(типа описание компонента/устройства/детали), и после подпаять «тюльпаны».

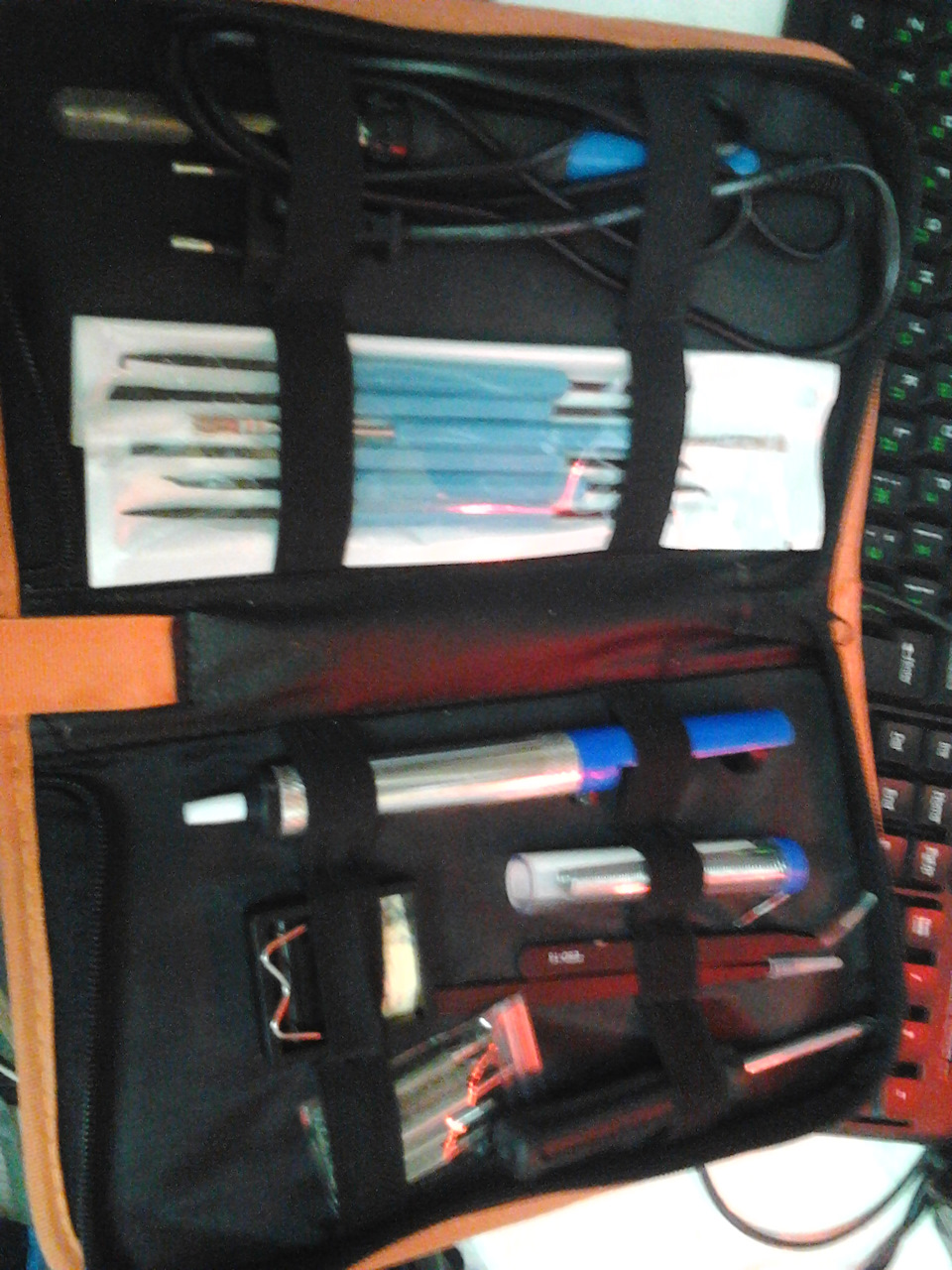

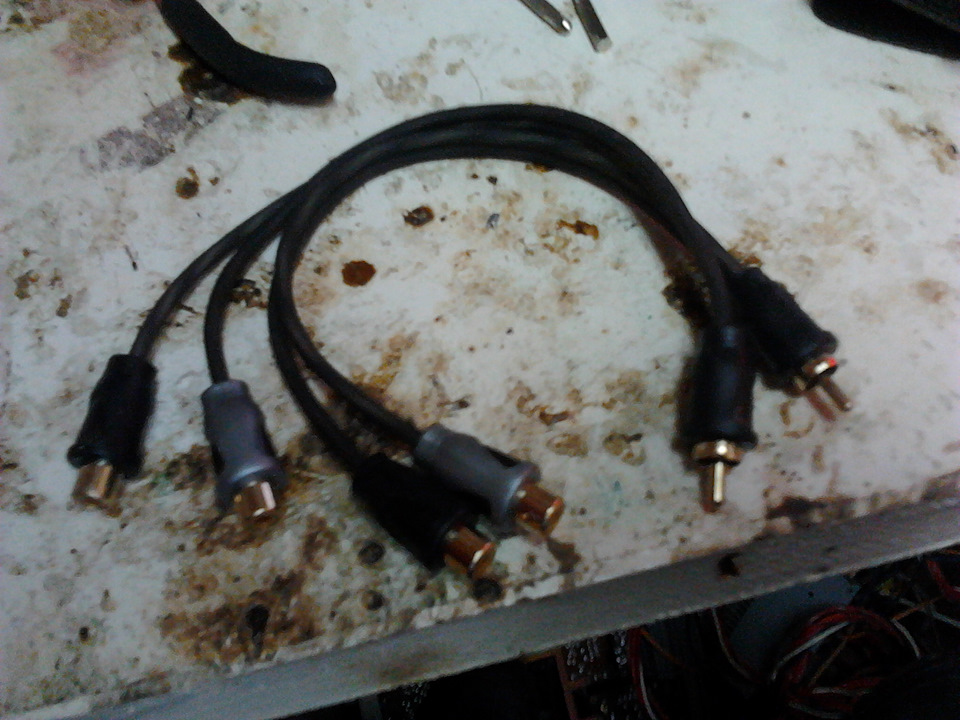

Для подпайки понадобятся 4 штуки RCA(мама), я взял Y разветвители.

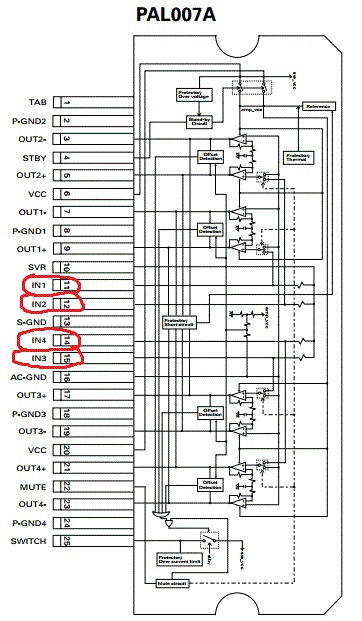

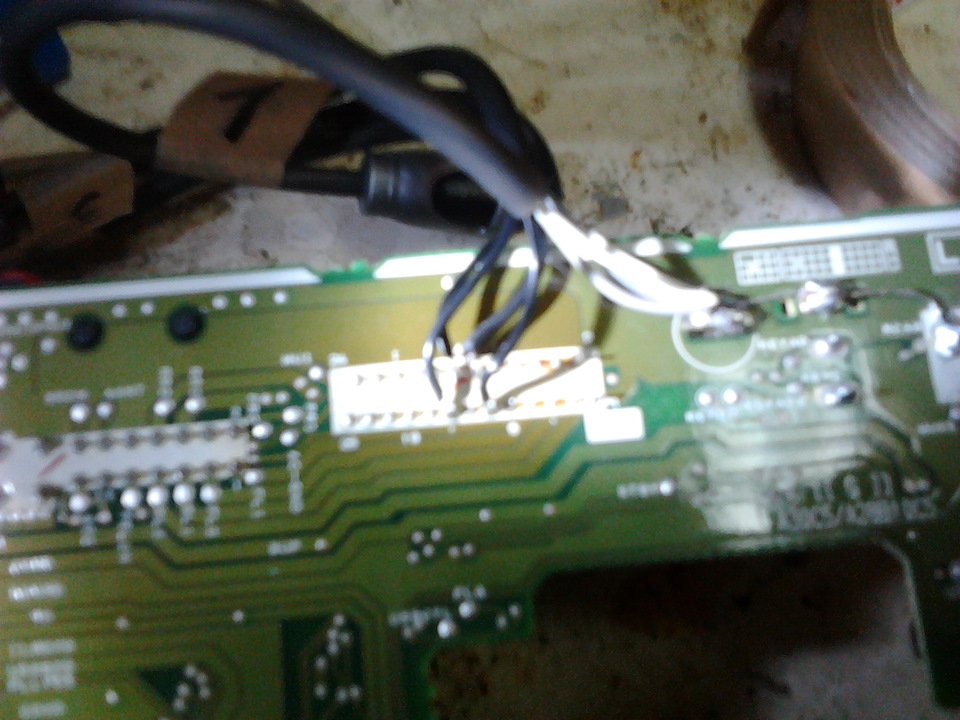

На УМЗЧ маркировка Pal007E, находим даташит и подпаиваем RCA к входам встроенного УМЗЧ
На картинке обведено красным.

К сожалению нету у меня хорошего фотика, так что имеем то что имеем)

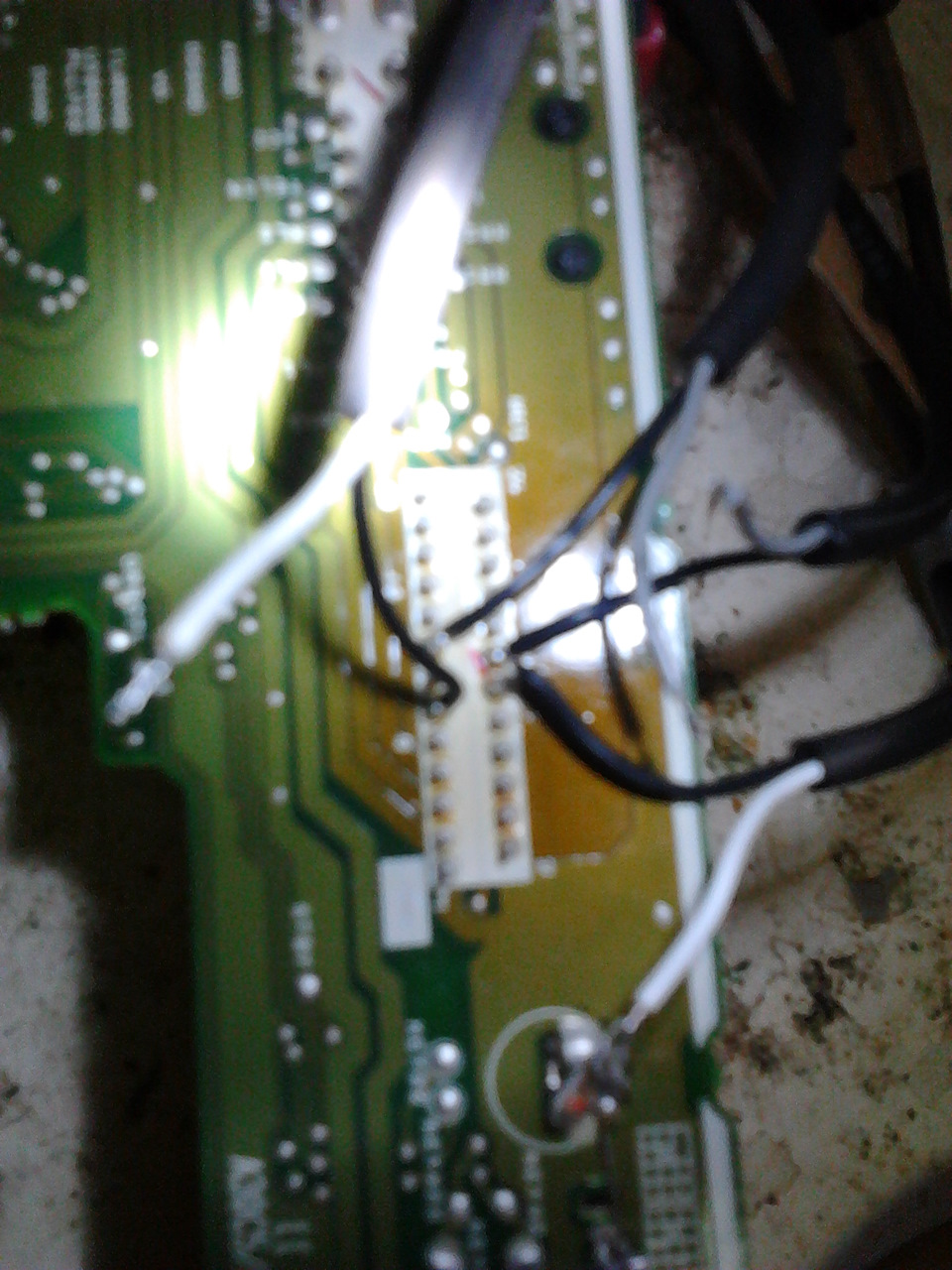

Прежде чем паять, необходимо узнать где у «тюльпана» минус и сигнальный провод, не забываем об этом, как это сделать смотрим в интернете.

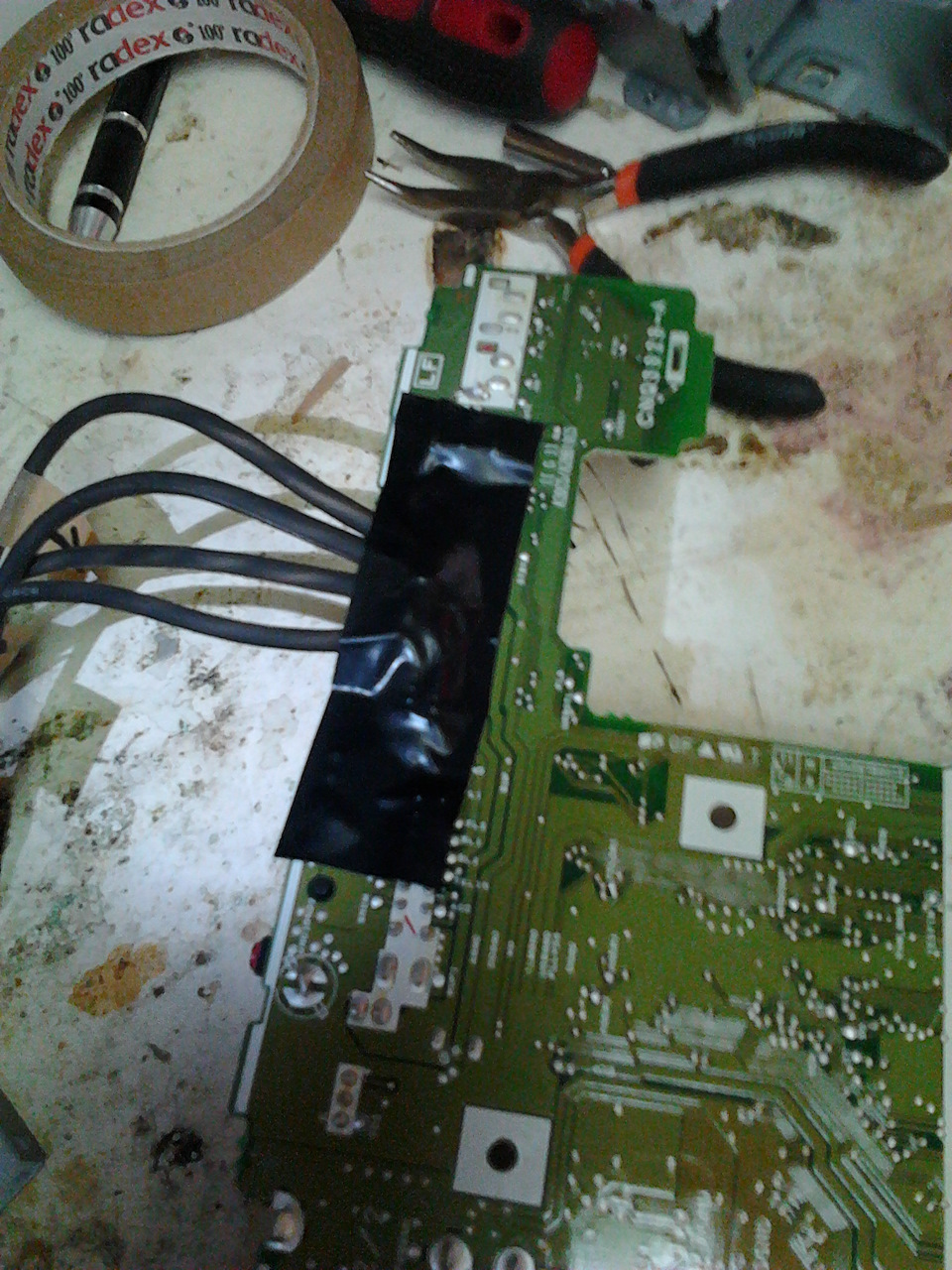

После процедуры нанес немного монтажного скотча, можно собирать обратно.

Как узнать какой канал отвечает за фронт:правый/левый, тыл:правый/левый?
Вариантов много, от сложного до простого, если не получается вызвонить, то можно банально настройками магнитолы найти, допустим сделали чтобы играл только передний правый канал, на усилке смотрите какой динамик играет, если не тот, меняете канал на соответствующий, но только предварительно ОТКЛЮЧИВ магнитолу и усилитель. И так с остальными каналами.
У меня же вышло по проще, на плате написано где фронт, тыл, передний и задний.

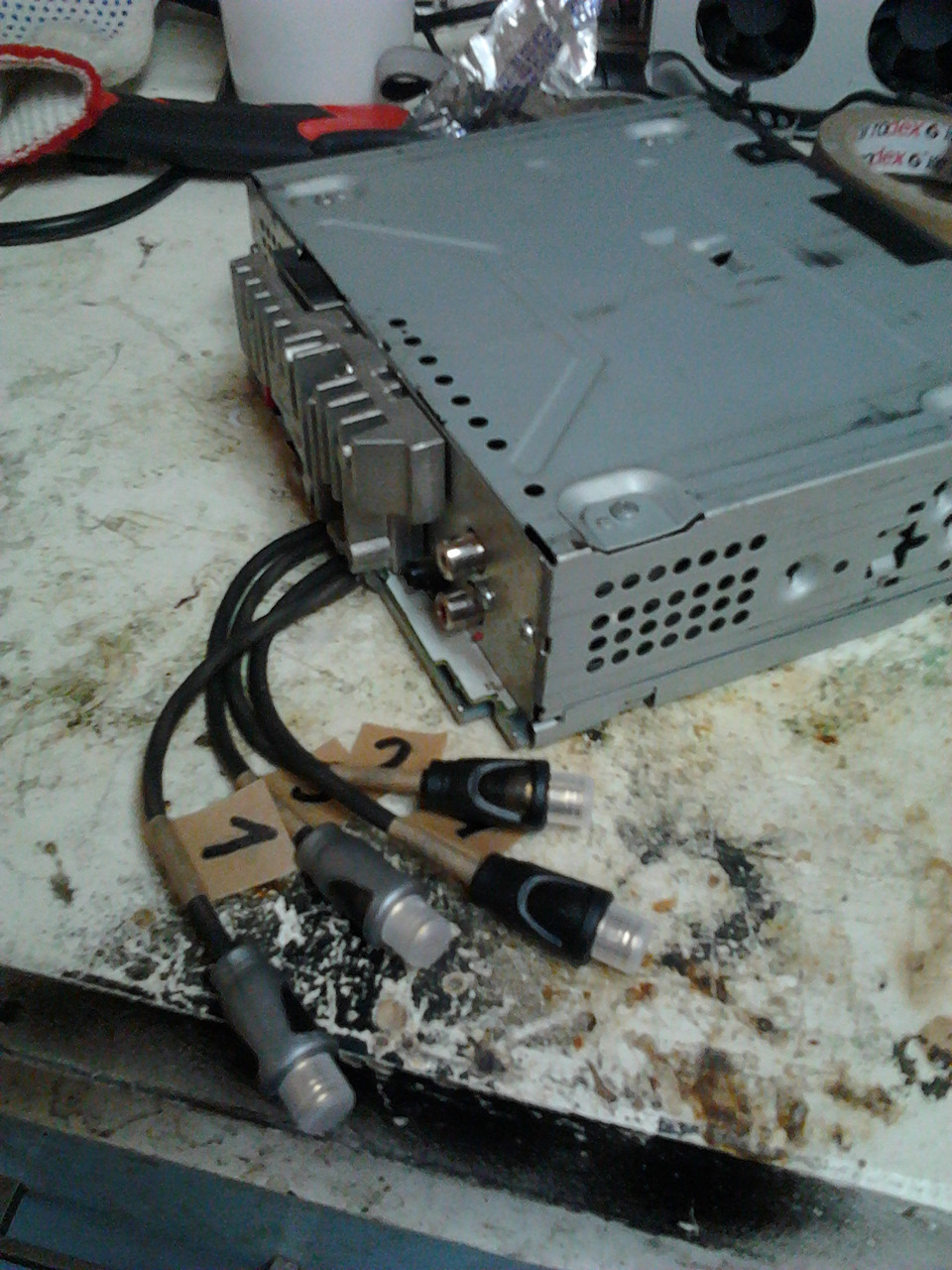

Получилось вот так:
CH1 — Front Left — Передний левый
CH2 — Rear Left — Задний левый
CH3 — Front Right — Передний правый
CH4 — Rear Right — Задний правый
Ну вроде бы все! PS. Все работает.

Источник

Разбираемся с тюльпанами для подключения в магнитоле

Для многих автолюбителей, не имеющих необходимых навыков и специального технического образования, подключение усилителя в автомобиле, с помощью колокольчиков (тюльпанов), нередко вызывает страх. Для кого то, это может быть просто трудно решаемой задачей из-за нехватки практических знаний в специфике подключения. На этом этапе невольно возникает вопрос, как же разобраться с тюльпанами для подключения в магнитоле? И самое главное, как правильно это сделать?

Тюльпаны магнитолы

В первом и втором случае автолюбители обращаются к народным умельцам или в автосервисы с целью установки и подключения в автомобиле хорошего звукового оборудования. Согласитесь, желание комфортно чувствовать себя в любимом автомобиле, наслаждаться превосходным звучанием аудио оборудования ни это ли мечта каждого современного автолюбителя. Так с чего же начать? Давайте будем по порядку разбираться в данной ситуации.

Предназначение усилителя

В начальной стадии необходимо определиться, что автолюбитель желает получить в итоге. Обычно при установке в машине автомобильного усилителя преследуются две цели:

Автомобильный усилитель — это универсальное устройство, позволяющее увеличивать уровень выходного сигнала. В повседневной жизни многие пользуются домашними кинотеатрами в состав оборудования которых входит усилитель. Но бытовые приборы, как правило, используют источник питания 220 вольт, когда автомобильные системы питаются от бортовой сети в 12 вольт. Поэтому такие усилители и называются автомобильными.

Что такое линейный выход

Для того что бы подключить усилитель к автомагнитоле необходимо присутствие на задней стенке проигрывателя линейных выходов. Другое название таких разъёмов RCA выходы. Для соединения с аудио оборудованием используют специальный кабель, оборудованный на концах специальными штекерами именуемыми в народе тюльпанами или колокольчиками.

Выходов тюльпанов на магнитоле может быть несколько от одной пары до трёх. Бывают продвинутые проигрыватели, на которых установлено более трёх пар линейных выходов. Количество их можно узнать, просмотрев технические характеристики вашей магнитолы.

Подключение к магнитоле по тюльпанам, используя линейные выходы, считается весьма надёжным, так как соединительные части прилегают очень плотно друг к другу. Но при выборе кабеля с тюльпанами стоит помнить, что кабель высокого качества будет стоить не дёшево.

Важно помнить! Ни берите китайские дешёвые штамповки они прослужат не долго. Учитывайте при покупке длину кабеля, она должна быть с запасом при подключении устройств.

Функции выходов для тюльпанов

Как не странно, но всё упирается в стоимость оборудования. Чем дороже магнитола, тем богаче её функционал. Соответственно количество разъёмов RCA будет у дорогих моделей больше. Рассмотрим назначения разных комплектаций выходов под тюльпаны:

Так что, если имеет смысл менять штатную магнитолу на более продвинутую следует за ранее определиться с какими задачами ей придётся столкнуться в будущем.

Подключение с помощью тюльпанов

Для правильного подключения проводов к RCA разъёмам необходимо вытащить магнитолу из панели в автомобиле и найти на задней стенке блок линейных выходов. Обычно он маркируется как Line Out. Гнёзда под тюльпаны маркируются SUB, Front и Rear и предназначены для подключения усилителя, сабвуфера и разных акустических систем. Вероятность обнаружить на штатных магнитолах хотя бы две пары выходов под колокольчики не велика. И многим приходится расставаться со штатными моделями заменяя их на боле новые и продвинутые.

Но что делать если у автолюбителя нет средств для покупки более продвинутой модели с нужным количеством выходов или магнитола слишком дорога владельцу, и он не желает с ней расставаться? Что делать если RCA выходов не хватает? Допустим уже выполнено подключение к усилителю на одну пару динамиков, а желание подключить ещё и сабвуфер усиливается с каждым днём.

В этом случае есть два решения этой проблемы:

С помощью последнего можно компенсировать недостаток линейных выходов на автомагнитоле.

Из выше написанного становится понятно, что подключить тюльпаны к магнитоле, для решения акустических задач в салоне любимого автомобиля, не очень сложная задача. Главное понимать какое значение имеет то или иное подключение. Оценивать важность и назначение подключаемого оборудования. И совсем даже не важно какая магнитола установлена в вашем автомобиле, старенький Пионер или современная система с четырёх ядерным процессором. В современном мире можно решить любую задачу по подключению акустических систем в автомобиле.

Источник

Всё про RCA (AV) разъем — виды, особенности и характеристики, плюсы и минусы выхода

Что такое RCA разъем?

Разъем RCA (AV) в народе очень часто называют «тюльпан». Стандарт также именуется композитным. Данный разъем максимально широко используется не только в видеотехнике, но и аудиооборудовании. Он имеет цилиндрическую форму. В самом центре размещен контакт сигнала. Присутствует контакт «земля» в виде цилиндра, который охватывает контакт сигнала. Красный разъем предназначается для передачи двухканального звукового сигнала в режиме стерео в отношении правого канала. Белый разъем применяется для монофонического сигнала. Также может использоваться для левого канала стереофонического двухканального аудиосигнала. Желтый — передача видеосигнала. Что касается внешнего вида, то данный разъем сильно напоминает настоящий тюльпан.

Основные цвета проводов-тюльпанов

Базовыми цветовыми сигналами являются желтый, белый и красный. Понять, что означают цвета проводов-тюльпанов и как их правильно подключить, не составляет особого труда.

Желтый штекер применяют для подключения видео; белый – для аудиосигнала с левой стороны; красный – для аудиосигнала правого гнезда. При этом учитывают соответствие цвета провода с цветом входа на устройстве.

Если на телевизоре присутствуют входы с одними и теми же цветами, то используют расшифровку:

Таким образом, зная, для чего применяются провода-тюльпаны и какой цвет за что отвечает, подключаем: желтый штекер к V-разъему, белый – к L-входу и красный – к R-входу на телевизоре.

В том случае, если штекеров-тюльпанов три, а на телевизоре два входа, то подсоединяют только желтый (к видеосигналу) и белый (для принятия моносигнала звука). Красный провод не используется совсем.

История появления RCA-проводов

В 1940-х годах американская компания Radio Corporation of America была первой, которая использовала кабели. Созданный ими граммофон был первым изделием, подключаемым через провод RCA. Инновации RCA в области телевидения включали разработку системы электронного, а впоследствии — цветного телевидения. Использование кабелей-тюльпанов росло вместе с популярностью телевизионных устройств, поскольку они позволяли передавать видео и аудио между телевизорами и другой электроаппаратурой, такой как динамики и видеомагнитофоны.

Несмотря на то что с каждым годом совершенствуется электроника, кабель-тюльпан сохраняет свое предназначение. Немаловажное значение при этом играет строение кабеля, обеспечивающее ему прочность и многоцелевое использование.

Внутри провода-тюльпана находится проводник – это и есть носитель сигнала. Следующий слой – диэлектрик, является изолирующим материалом (между проводником и экранированием). Диэлектрик защищает сигнал. Экранирование блокирует помехи. Внешняя оболочка – это защитный и видимый слой кабеля, предотвращающий повреждения.

Описание RCA

штекер RCA

гнездо RCA

RCA jack или композитный (также называемый phono connector, или CINCH/AV connector, а также в просторечии «тюльпан», «колокольчик», AV-разъём) — стандарт разъёма, широко применяемый в аудио- и видеотехнике.

Большим недостатком таких соединителей является то, что при подключении сначала соединяется контактная пара сигнала (с напряжением), а лишь затем контакты корпусов. Это может вызвать повреждения приборов в момент соединения при наличии разности потенциалов между корпусами, что часто происходило при подключении телевизоров к ТВ-выходу на видеокартах.

Стандартный RCA штекер (на сленге — «папа») выглядит как центральный металлический выдающийся вперёд контактный штырь диаметром 3,2 мм (3,18 для размера 0,25 дюйма), внешней открытой длиной 9,0 мм (9,52/7,92 мм для размеров 0,375/0,312 дюйма), внутренней закрытой длиной 6,0 мм (5,56 для размера 0,219 дюйма), окружённый металлическим круглым ободком (минимальным внутренним диаметром 8,0 мм; 8,33 для размера 0,328 дюйма). Внешний диаметр ободка зависит только от его толщины и не нормируется.

Гнездо RCA (на сленге — «мама») — обычно панельный разъём, на который надевается ободок, имеет внешний диаметр 8,0 мм (8,33 для размера 0,328 дюйма) и глубину 7,50 мм (7,14 для размера 0,281 дюйма), поэтому обжимающие губки ободка должны иметь немного больший внутренний диаметр.

В недорогом исполнении пространство между коннектором/цангой и ободком/корпусом (внутренний изолятор) заполняется простой пластмассой или полиэтиленом, в среднеценовых — текстолитовыми шайбами или аналогичными из прессованного стекловолокна, в дорогих — термостойким тефлоном или керамикой.

Один из основных недостатков недорогих разъёмов — это их малая термостойкость. Для пайки кабеля сечением 0,823 мм² (18 awg) или более, требуется весьма длительное время прогрева на стандартных температурах плавления припоя 250° С — или намного большие температуры жала паяльника, ради увеличения накопительной теплоёмкости жала, иногда вплоть до 500° С.

Распиновка RCA

Различные сигналы используют свой цвет разъёма, определяемый стандартом, но многоканальное аудио (7.1 и далее) до сих пор не имеет стандартных цветов.

В случае использования вывода звука на динамики телевизора проводится приведение к левому каналу (разъём белого цвета).

Кабель «Composite A/V Cable 3×RCA-TRRS» используется для передачи композитного видеосигнала и стереофонического аудиосигнала. Нередко его называют «AV TV cable».

7 вариантов распайки AV кабеля

С одной стороны кабеля расположены три штекера RCA («колокольчики»). Штекерам RCA в соответствии с назначением присвоены определённые цвета.
⚠ При использовании несовместимого кабеля значение цветов будет иным!

• Белый — Левый канал аудио «L»
• Красный — Правый канал аудио «R»
• Жёлтый — Видеосигнал «V»
«Земляные» контакты всех трёх штекеров объединены между собой в кабеле. В таблицах распиновки общий контакт обозначается «G» (Ground).

С другой стороны кабеля расположен 4‑контактный штекер TRRS («джек»). Распиновку этого штекера в данном кабеле разработчики сочиняют кто во что горазд. В конце статьи приведена таблица распиновки штекера TRRS «Jack» для некоторых производителей по алфавиту. Нумерация контактов джека начинается с наконечника штекера; 2, 3 контакты — ко́льца; 4 контакт — основание.

Актуальность RCA разъёма

Еще недавно разъем RCA был популярен и востребован. С его помощью к телевизорам подключались самые разные устройства: акустика, усилители, видеомагнитофоны и даже DVD-проигрыватели. Причина в этом проста: RCA являлся практически идеальным вариантом для передачи аналогового сигнала (видео и аудио). Также его часто можно было найти в звуковых картах для компьютеров. Более того, благодаря грамотной распайке специалисты использовали RCA для подключения компьютера к телевизору, который выполнял роль монитора.

Но сегодня уже нельзя сказать, что RCA-разъемы являются актуальными. Их успешно заменяют другие интерфейсы, которые считаются прогрессивными. Например, это HDMI, Display Port и так далее. RCA все еще держится на плаву благодаря многочисленным конвертерам и переходникам, с помощью которых можно подключить почти любую технику. Да, разъем от Radio Corporation of America все еще встречается даже в современных телевизорах. Вот только зачем использовать данный разъем, если у вас есть возможность наслаждаться 4K-контентом на огромном экране? Ведь нужно помнить, что через RCA-разъемы можно передавать контент максимум в HD или FHD разрешении.

Отсюда можно сделать вывод, что эра «тюльпанов» постепенно заканчивается. Такой стандарт устарел по абсолютно всем параметрам. Если же у вас нет возможности использоваться более прогрессивные интерфейсы, то «колокольчик» все еще подходит для передачи видео и аудиосигнала.

Подключение PS3 через RCA

Наиболее «древний вариант» подключения, но зато шнур идет в комплекте с приставкой. В этом списке кабели расположены по убыванию качества, поэтому привлекательной картинки ожидать не стоит. Преимущество RCA заключается в том, что такой тип подключения поддерживается практически любым телевизором.

Возможно, на вашем устройстве вместо стандартного RCA установлены входы SART (разъем для пластины). В этом случае можно приобрести специальный шнур AV-Scart или переходник, который показан на фотографии выше. Как показывает практика, на старых телевизорах цвета не всегда соответствуют разъемам RCA, поэтому придется поэкспериментировать.
Больше узнать о подключении PlayStation 3 к телевизору с тюльпанами предлагается в следующем видео:

RCA в аудио и видео

Всем известные колокольчики постоянно встречаются как в бытовой аудиотехнике, так и в диджей-пультах, усилителях и другом профессиональном оборудовании.

RCA используется для передачи линейного сигнала. Линейный сигнал — наиболее стандартный для аудиотехники, именно им оперируют микшерные консоли при сведении музыки и диджей-пульты при живом микшировании. Микрофонный и инструментальный сигналы приводят к линейному для записи с помощью директ бокса и микрофонных преампов соответственно. Также линейный тип подключения сплошь и рядом применяется в бытовой технике — усилителях, ресиверах, проигрывателях CD и DVD.

Разъемы RCA легко узнать — они маркируются белым и красным, как в Denon AVR-X250BT

Уровень линейного сигнала сертифицирован:

Существует множество переходников для линейных разъемов. Самый популярный — с RCA на 3,5 мм TRS, например, для подключения плеера к усилителю. Но при подключении CD-плеера в студийный микшер нужно помнить, что сигнал будет тихим из-за разницы в сертификациях.

Сам акроним RCA означает Radio Corporation of America — эта компания в сороковых годах прошлого века применило их в фонографах. Это позволило проигрывателям подключаться к усилителям. На старой технике такие разъемы назывались Phono. В некоторых виниловых проигрывателях до сих пор встречается маркировка Phono Out.

Линейный выход Phono Out в Pioneer PLX-1000

RCA представляет собой небалансное моно соединение. Из-за этого они очень уязвимы к качеству провода. Его следует выбирать таким коротким, каким это возможно. Требования к любым кабелям довольно просты: чем толще сигнальная жила — тем лучше. Производители не всегда пишут сечение жилы, поэтому понять качество шнура обычно можно по его толщине и жесткости.

Распиновка VGA — корректная распайка мониторного разъема

Распиновка VGA. Мониторный VGA-разъем и в настоящее время является наиболее известным и популярным интерфейсом мониторов, который был разработан компанией IBM более тридцати лет назад. Но даже невзирая на это, видео стандарт VGA, можно встретить установленным на большинстве современной компьютерной технике. Особенно на компьютерах, где необходимо вывести видео в упрощенном графическом режиме, с разрешением 640×480.

Абсолютно все графические карты производимые в мире совместимы с таким режимом. Процесс вывода видеоинформации с высоким разрешением, происходит исключительно после того, как загрузятся драйвера графического адаптера во время запуска операционной системы.

Распиновка VGA провода согласно его цветовой маркировке очень помогает в некоторых случаях, например: Когда выполняется самостоятельное тестирование проводников на предмет обрыва или при необходимости увеличить длину провода. К сведению: Промышленность выпускает кабели VGA имеющие длину порядка тридцати метров.

Пятнадцати-контактный разъем VGA, конструкция которого представляет собой форму трапеции с размещенными выводами по трехрядной схеме, в каждом ряду имеется по пять контактов. Для обеспечения корректного соединения комплементарных разъемов, контакты в колодке установлены в не симметричном порядке. Такое устройство, благодаря своей форме, гарантирует правильное соединение кабеля. Последовательность нумерации выходных контактов положено обозначать как показано на снимке ниже:

Распиновка VGA согласно цветовой маркировке

Распиновка коннектора Mini VGA

Распиновка S-Video

мама s video

папа s video

Источник

Фон и наводки в автозвуке — не бывать этому!

Может кому пригодится для тех у кого есть наводки в автозвуке!
Если есть наводки и помехи то:
1. проведите силовые провода по левому порогу а «тюльпаны» по правому.

2. если корпус усилителя металлический то нерекомендуется прикручивать его к спинке через саморезы или другой металической части кузова-от этого часто помехи и фон. Необходимо прикрутить усилитель через диэлектрик-например через фанеру,

4.как можно дальше расположите «тюльпаны» от электробензонасоса,
5. Старайтесь чтобы силовые провода и тюльпаны не пересекались и не шли вдоль друг с другом, а если пересекаются то расположите их под углом 90 градусов относительно др друга
6. фон и звук двс в динамиках также говорит о том что плюсовой провод идущий на динамик соприкасается с массой (кузовом). также может соприкасаться клемма динамика с кузовом(например с металической частью двери)
7. помехи могут идти при включении света фар с ксеноном
8. Помехи могут быть в некачественных игрик кабелях! чтобы проверить их-подключите тюльпаны без игриков. также может быть проблема в дешевых тюльпанах,

9. Плохой контакт тюльпанов с усилком или силовых проводов
10.Если фон все таки присутствует после вышеупомянутого, то попробуйте сделать дополнительную защиту тюльпанов обмотав их изолентой рядом с силовыми проводами
Фото взяты все из интернета!
Ребят если есть ещё дополнения по этому поводу, то напишите в комментариях или кто как боролся и устранил наводки и фон.
