07.12.18 Стабилизатор+магнитола-выводы.

Напряжение которое бывает в форде иногда доходит до 15,5V.
Пообщавшись с хорошим человеком: mirjaluzi56
решил последовать его примеру, установить стабилизатор.
Заказывал тут:
ru.aliexpress.com/item/30…269583.0.0.4e44a9fedUY7WR
Установка.

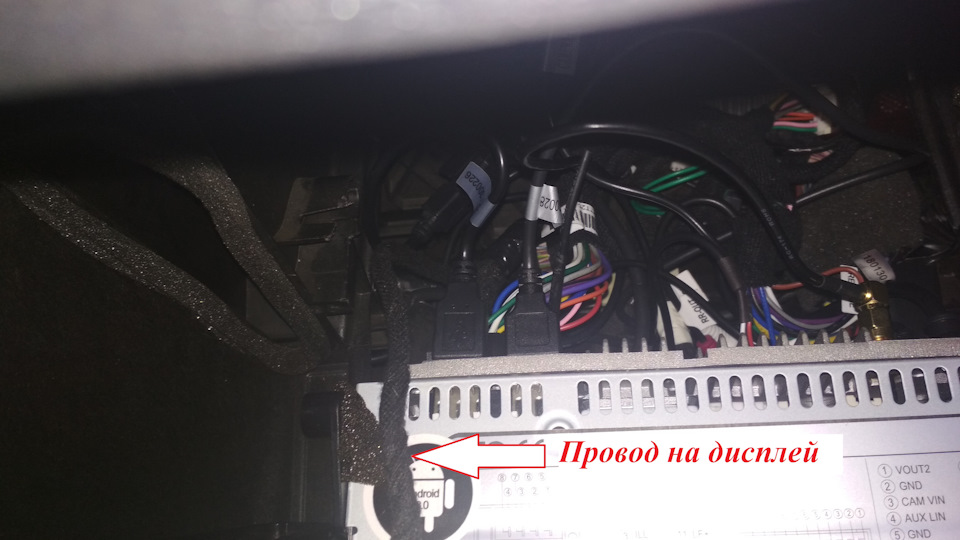

Снимаем магнитолу(провод на дисплей-аварийка-центр.замок короткий, чудо как получилось его вытащить).

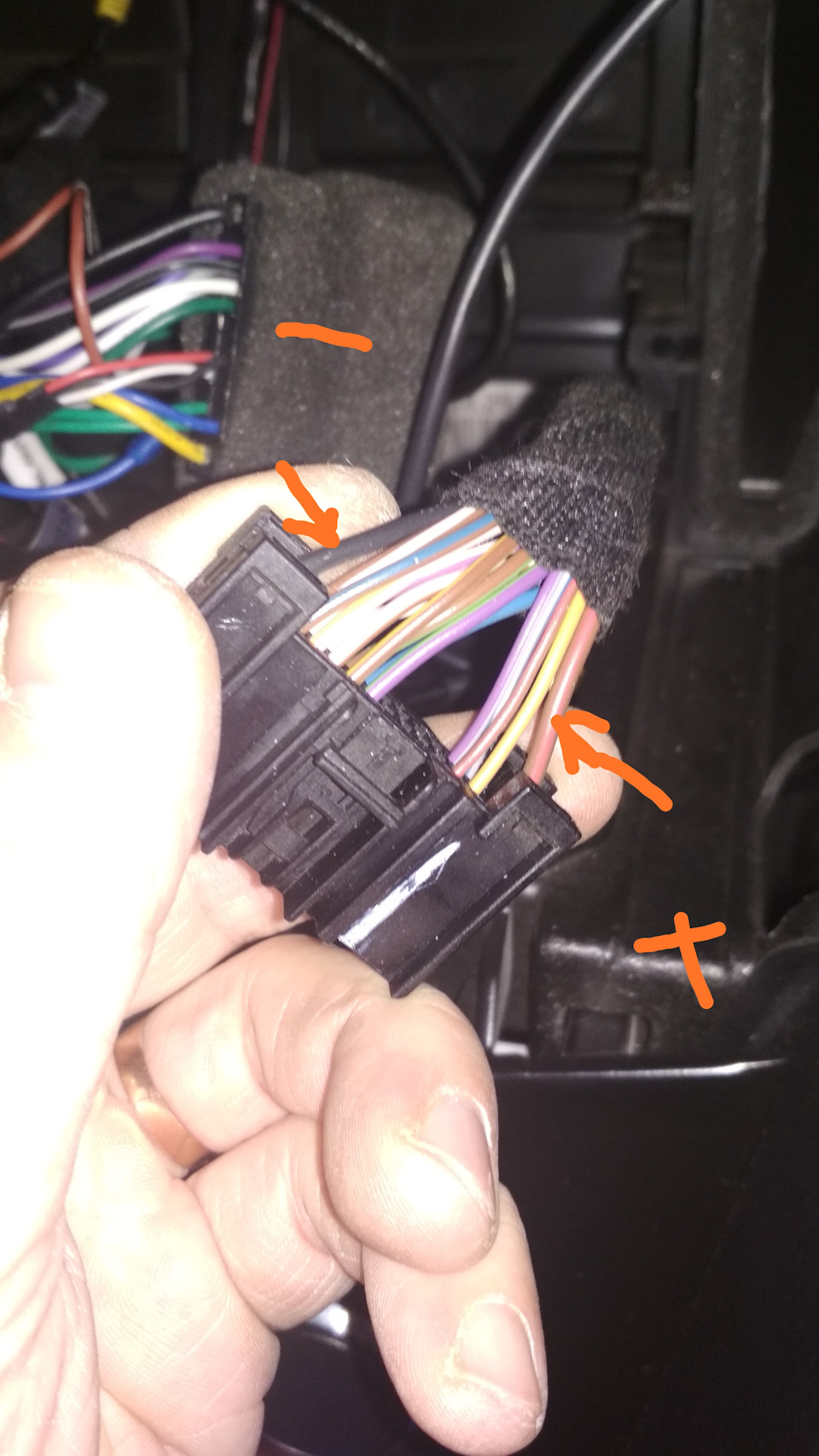

Плюс и Минус на штатной проводки магнитолы.

Ранее был куплен кабель с сечением 2,5-(полтора метра).
Отрезал плюс и минус у провода (переходника от магнитолы к штатной проводки)
Отрезав кабель по полам, удлинил провода на 75 см.
Со стороны переходника всё на пайку и в термоусадку.

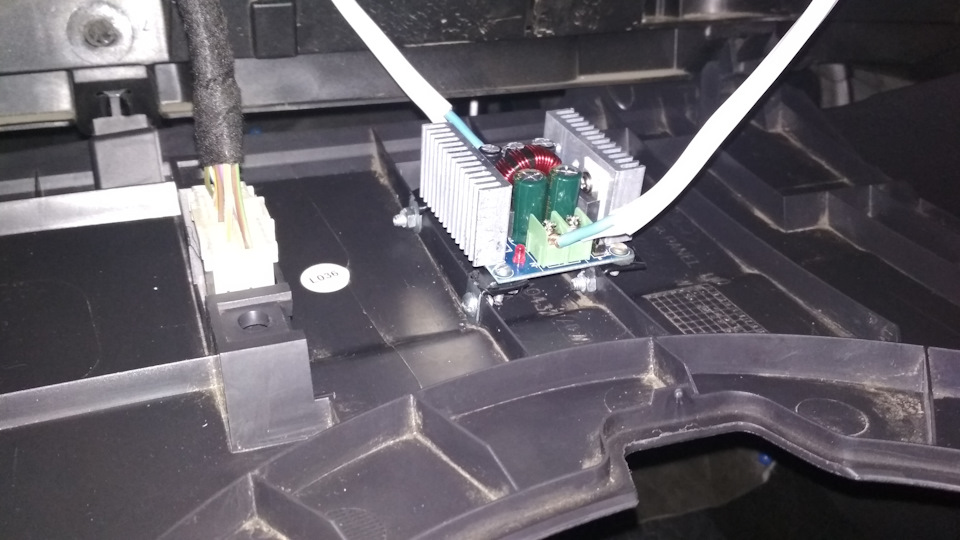

На стабилизаторе крепеж предусмотрен.

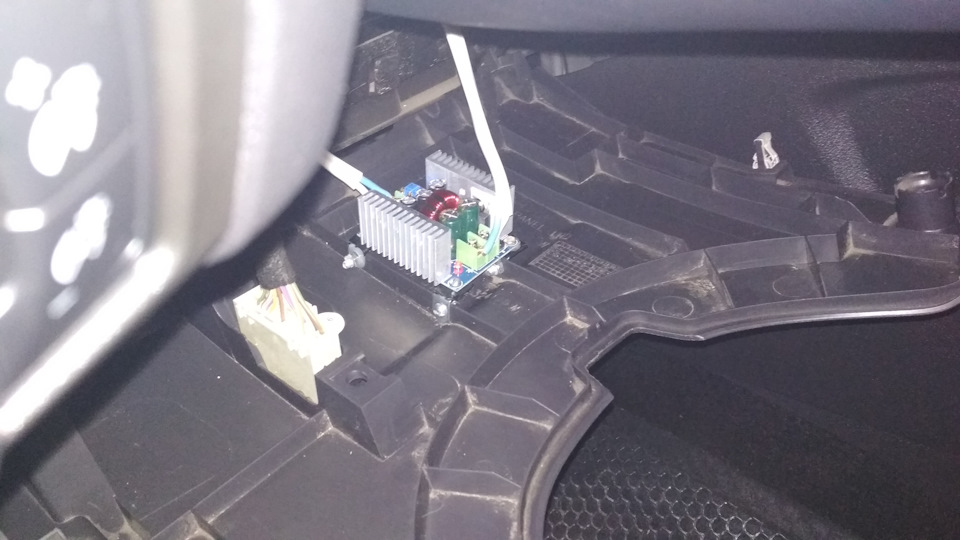

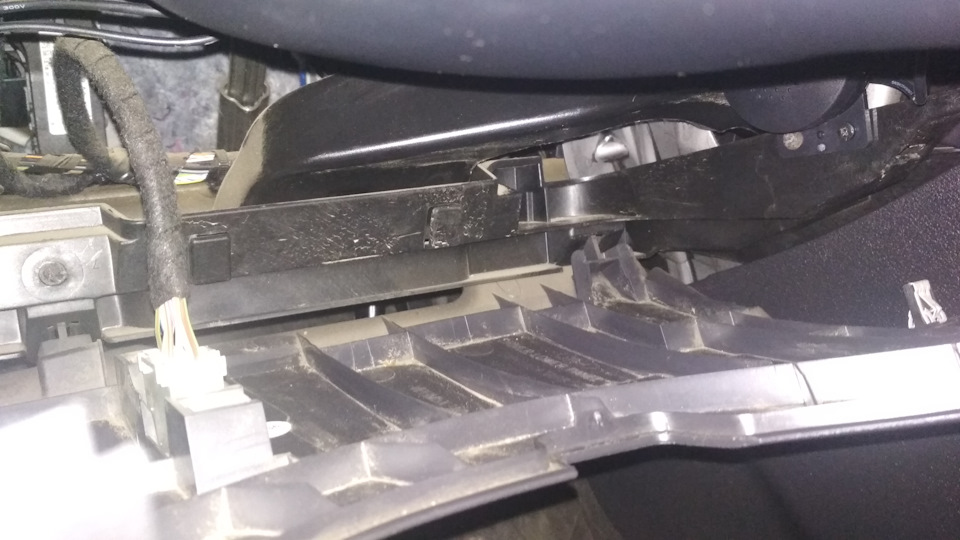

Установить всё это, решил сюда(внизу под рулём):

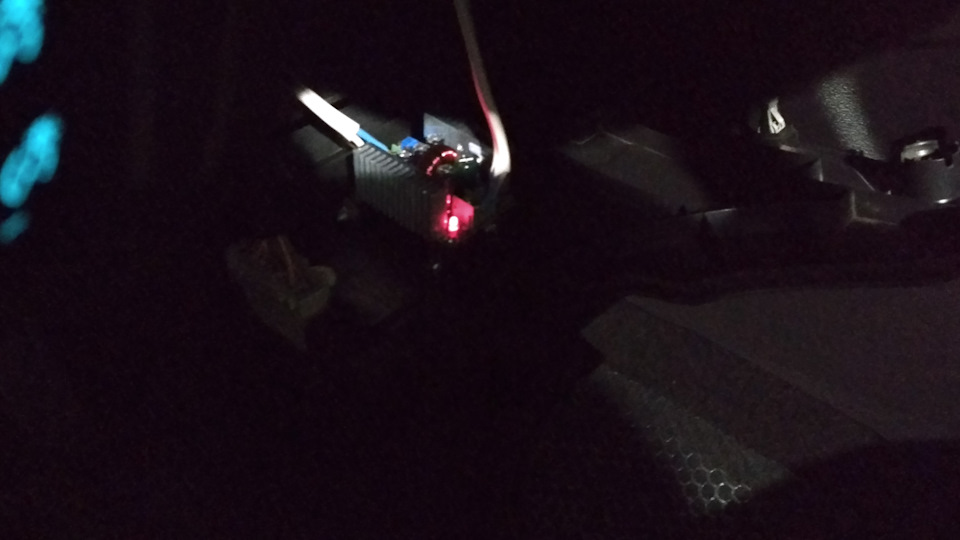

В итоге когда в авто напряжение 15,0-15,5V,
на магнитолу идёт 13,1-13,6V.

Плюсы.
Большой хороший экран(который можно располовинить ), поддержка видео, выход в инет, звук.

Источник

Стабилизатор напряжения для автомагнитолы 12 вольт

В электрической цепи автомобиля часто применяют стабилизатор напряжения 12 вольт. Автомобильные источники питания (аккумуляторная батарея и генератор) различных 12-ти вольтовых электроприборов выдают постоянный ток с напряжением от 12,5 до 14 В. Такие большие колебания способны привести к повреждению и выходу из строя чувствительных и дорогостоящих светодиодных лент, противотуманных фар, магнитол. Помимо электрических систем автомобилей подобные устройства применяются в 12-ти вольтных блоках питания, способных понижать и преобразовывать переменный ток электрической бытовой сети в более подходящий для ряда приборов постоянный.

Блок питания для автомагнитолы

Здравствуйте дорогие читатели. Хочу предложить схемку простого блока питания для автомагнитолы. Схема содержит всего два транзистора, но в ней предусмотрена защита от коротких замыканий.
Выходное напряжение стабилизатора (рис.1) равно 13,6 В. Значение этого напряжения устанавливается с помощью резистора R4. Опорное напряжение стабилитрона определяет минимальный уровень выходного напряжения. При указанных номиналах резисторов и напряжении стабилизации стабилитрона 8,2В, блок питания имеет следующие параметры:

Параметры Блока питания

Выходное напряжение………………10… 14В Ток срабатывания защиты………………. 4,5А Ток короткого замыкания………………. 0,038А

Коэффициент стабилизации схемы определяется усилительными свойствами транзистора VT1. Максимальный ток стабилизации определяется регулирующим транзистором VT2 и ограничен мощностью, рассеиваемой транзистором VT2. Чтобы не перегружать этот транзистор, а так же предотвратить выход из строя всего блока питания и была введена защита от коротких замыканий. При больших выходных токах наблюдается уменьшение коэффициента стабилизации. Если добавить к схеме еще и амперметр, то с помощью этого блока можно подзаряжать автомобильные аккумуляторы. В качестве выпрямительных диодов можно применить любые диоды с максимальным прямым током в 5… 10А – КД202А; КД213А; КД201А,Б,В,Г; Д214А. В качестве R4 можно применить любой резистор переменного сопротивления. Радиатор с транзистором можно непосредственно устанавливать на корпус блока, а можно в качестве радиатора использовать сам корпус. На фото 1 показана моя пробная плата, у вас рисунок печати будет немного другой. И радиатор для тока в 4А маловат, так что при использовании данного радиатора может потребоваться вентилятор или лучше просто применить радиатор с большей площадью охлаждения.

Блок от компьютера

Подключение автомагнитолы к блоку питания компьютера

Прежде,чем перейти к делу, надо иметь под рукой саму автомагнитолу и компьютерный блок питания (подойдет как формат АТ, так и АТХ).

Примечание. Блок питания компьютера не обязательно покупать. У каждого дома можно найти груду компьютерного железа, в число которого входят и старые блоки.

Если быть точными, то блок питания можно найти тремя способами:

Подключение к блоку питания компьютера автомагнитолы

Как починить неисправный блок

Сделать это несложно, если следовать указанным ниже инструкциям:

Примечание. Как правило, большая часть бывших в употреблении компьютерных блоков вполне рабочие, но имеют определенные дефекты, такие как пониженное напряжение на одном канале или отсутствие напряжения на каком-либо выходе.

Блок питания 12в для автомагнитолы

Как сделать стабилизатор напряжения на 12 вольт своими руками

В электрической цепи автомобиля часто применяют стабилизатор напряжения 12 вольт. Необходимость установки его объясняется тем, что автомобильные источники питания (аккумуляторная батарея и генератор) различных 12-ти вольтовых электроприборов выдают постоянный ток с напряжением от 12,5 до 14 В. Такие большие колебания способны привести к повреждению и выходу из строя чувствительных и дорогостоящих светодиодных лент, противотуманных фар, магнитол. Также помимо электрических систем автомобилей подобные устройства применяются в 12-ти вольтных блоках питания, способных понижать и преобразовывать переменный ток электрической бытовой сети в более подходящий для ряда приборов постоянный.

Защита аудиотехники с помощью стабилизатора напряжения

Аудиотехника, предназначенная для эксплуатации в России и европейских странах, рассчитана на питание от сети с напряжением 220/230 В. Данные об этом указываются в технических характеристиках устройств. Именно при таком напряжении производитель гарантирует нормальную работу оборудования.

По ГОСТу напряжение в бытовых электросетях должно соответствовать этому показателю, однако на практике это выполняется далеко не всегда. Причиной может стать износ проводки или подводящих электросетей, резкий рост потребления электроэнергии в определенное время суток, неблагоприятные погодные явления.

Чтобы определить, насколько сильна необходимость в стабилизаторе для аудиотехники, проверьте, соответствуют ли параметры вашей сети нормативным показателям. Желательно делать замеры несколько раз в сутки в течение нескольких дней – это позволит получить наиболее полную оценку изменений напряжения. Нередко заметить перепады можно и невооруженным глазом: если свет время от времени тускнеет, а электроприборы (например, холодильник) начинают работать с перебоями или издают сильное гудение, то дорогую технику лучше подключать исключительно через стабилизатор.

Впрочем, даже если подобных явлений не наблюдается, лучше перестраховаться. Сбои в электросети могут возникнуть совершенно неожиданно, и даже одного резкого перепада будет достаточно для поломки. Использование стабилизатора напряжения сведет к минимуму риск подобных проблем и обеспечит нормальное функционирование аудиотехники вне зависимости от состояния электросети в вашем доме.

Выбор устройства

При выборе стабилизатора учитывают следующие характеристики:

Также при выборе стабилизатора необходимо учитывать отзывы их покупателей, которые можно найти на специализированных форумах и сайтах.

Разновидности 12В стабилизаторов

В зависимости от конструкции и способа поддержания 12-ти вольтного напряжения выделяют две разновидности стабилизаторов:

Классическая модель

Классические стабилизаторы – это большой класс устройств, собираемых на основе таких полупроводниковых деталей, как биполярные транзисторы и стабилитроны. Среди них основную функцию по поддержанию напряжения на уровне 12 В выполняют стабилитроны – разновидность диодов, подключаемых в обратной полярности (к катоду такого полупроводникового прибора подключается плюс источника питания, к аноду – минус), работающих в режиме пробоя. Суть работы данных полупроводниковых деталей заключается в следующем:

Чтобы любая модель стабилитрона служила максимально долго, рекомендуется по его спецификации уточнить тот диапазон напряжений, силы тока, в котором его следует эксплуатировать.

В зависимости от подключения различают два варианта классического стабилизатора: линейный – регулировочные элементы подключаются последовательно нагрузке; параллельный – стабилизирующие напряжение устройства располагаются параллельно запитываемым приборам.

Разновидности стабилизаторов 12 вольт

В зависимости от конструкции и способа поддержания 12-ти вольтного напряжения выделяют две разновидности стабилизаторов:

Импульсный

Линейный

Наиболее распространены и популярны среди автолюбителей линейные устройства, отличающиеся простотой самостоятельной сборки, надежностью и долговечностью. Импульсный вид используется значительно реже из-за дороговизны деталей и сложностей самостоятельного изготовления и ремонта.

Классическая модель

Классические стабилизаторы – это большой класс устройств, собираемых на основе таких полупроводниковых деталей, как биполярные транзисторы и стабилитроны. Среди них основную функцию по поддержанию напряжения на уровне 12 В выполняют стабилитроны – разновидность диодов, подключаемых в обратной полярности (к катоду такого полупроводникового прибора подключается плюс источника питания, к аноду – минус), работающих в режиме пробоя. Суть работы данных полупроводниковых деталей заключается в следующем:

Голос строительного гуру

В случае превышения напряжения, подаваемого на стабилитрон, относительно заявленного как максимальное производителем прибор очень быстро выходит из строя из-за эффекта теплового пробоя. Чтобы любая модель стабилитрона служила максимально долго, рекомендуется по его спецификации уточнить диапазон напряжений, силы тока, в котором его следует эксплуатировать.

В зависимости от подключения различают два варианта классического стабилизатора: линейный – регулировочные элементы подключаются последовательно нагрузке; параллельный – стабилизирующие напряжение устройства располагаются параллельно запитываемым приборам.

Интегральный стабилизатор

Устройства собирают с использованием небольших по размерам микросхем, способных работать при входном напряжении до 26-30 В, выдавая постоянный 12-ти вольтный ток силой до 1 Ампер. Особенностью данных радиодеталей является наличие 3 ножек – «вход», «выход» и «регулировка». Последняя используется для подключения регулировочного резистора, который используется для настройки микросхемы и предотвращения ее перегрузок.

Более удобные и надежные, собранные на основе стабилизирующих микросхем выравниватели постепенно вытесняют собранные на дискретных элементах аналоги.

Интегральный стабилизатор

Устройства собирают с использованием небольших по размерам микросхем, способных работать при входном напряжении до 26-30 В, выдавая постоянный 12-ти вольтный ток силой до 1 Ампер. Особенностью данных радиодеталей является наличие 3 ножек – «вход», «выход» и «регулировка». Последняя используется для подключения регулировочного резистора, который используется для настройки микросхемы и предотвращения ее перегрузок.
Более удобные и надежные, собранные на основе стабилизирующих микросхем выравниватели постепенно вытесняют собранные на дискретных элементах аналоги.

Как сделать 12В стабилизатор

Простые, но при этом достаточно эффективные, надежные и долговечные стабилизирующие устройства можно сделать самостоятельно, используя при этом простые стабилитроны и специальные небольшие микросхемы типа LM317, LD1084, L7812, КРЕН (КР142ЕН8Б).

Стабилизатор на LM317

Процесс сборки такого стабилизирующего напряжение устройства состоит из следующих этапов:

Процесс пайки такого стабилизатора занимает не более 10 минут и с учетом недорогой микросхемы не требует больших капиталовложений. При помощи подобного устройства запитывают светодиодные фонари, ленты.

Микросхема LD1084

Сборка устройства для стабилизации напряжения автомобильной бортовой сети с использованием микросхемы LD1084 производится следующим образом:

Список деталей СН 12 В

Чтобы своими руками сделать стабилизатор напряжения, следует найти или купить следующие детали:

Три светодиода нужно последовательно соединить с токоограничивающим резистором, выравнивающим электрический ток. Этот набор после следует параллельно подсоединить к следующему набору лампочек.

Выбор стабилизатора

В бортовой сети автомашины рабочее питание составляет примерно от 13 В, большинству же светодиодов подходит 12 В. Поэтому обычно ставят стабилизатор напряжения, на выходе которого 12 В. Таким образом, обеспечиваются нормальные условия для работы светотехники без ЧП и преждевременного выхода из строя.

На этом этапе любители сталкиваются с проблемой выбора: конструкций опубликовано множество, но не все хорошо работают. Выбрать нужно тот, что достоин любимого транспортного средства и, кроме того:

Самый простой стабилизатор напряжения, сделанный своими руками

Если у вас нет желания покупать готовое устройство, тогда стоит узнать, как сделать простенький стабильник самому. Импульсный стабилизатор в авто сложно изготовить своими руками. Именно поэтому стоит присмотреться к подборке любительских схем и конструкций линейных стабилизаторов напряжения. Самый простой и распространенный вариант стабильника состоит из готовой микросхемы и резистора (сопротивления).

Сделать стабилизатор тока для светодиодов своими руками проще всего на микросхеме LM317. Сборка деталей (см. рисунок ниже) осуществляется на перфорированной панели или универсальном печатном плато.

Устройство позволяет сохранить равномерное свечение и полностью избавить лампочки от моргания.
