Стабилизатор для ДХО (светодиодов)

Добрый день уважаемые читатели. Все началось с того, что с момента покупки «мони» дорестайла не покидала мысль установки ДХО. И так по порядку, что я хотел:
1. Резать бампер и вставлять от рестайла — точно не хотел, идеально ровно не получится, да и права на ошибку не будет.
2. Принято решение ставить что то более универсальное.
3. Очень хотел, что бы дублировались указатели поворота.
И вот на одном известном сайте нашел то, что хотел, и размер и повторитель встроен, и яркость хорошая.
На следующем фото именно эти ДХО, но о них и об их установке в следующей статье, кое что нужно доделать ).

В этом ДХО как раз реализована функция повторителя желтыми диодами, при этом белые отключаются.
После того как поставил и подключил, результатом остался очень доволен, если бы не одно большое НО.
На запущенном двигателе, когда включаю указатель поворота или аварийку желтые светодиоды начинают судорожно моргать, к слову говоря пока мотор не заведен моргает как положено, одновременно с остальными указателями. Измерил напряжение и все сразу стало понятно, заведен 14,2 Вольт, заглушен 12,7. Останавливаться на этом? Нет твердо решил, нужен стабилизатор, дальше расскажу как делал и что для этого нужно, забегая вперед — совсем не много и не так много времени.
Нам понадобится:
Кренка 12В 1,5А — 2 шт.
Конденсатор 25В 1000 мкф — 4 шт.
Провода разного цвета — 3 шт.
Термоусадки — 2 шт разного диаметра.
Инструмент:
Паяльник, канифоль, олово, руки )
Не буду затягивать, приступим:
1. Припаиваем к кренке 3 провода различного цвета

Откусил ему «ноги» что бы не торчали и припаял провода.

Источник

Стабилизатор тока с AliExpress® для передних и задних ходовых огней SCP10.

Доброго времени суток!
Важнейшим параметром питания любого светодиода является ток. При подключении светодиода в авто, необходимый ток можно задать с помощью резистора. В этом случае резистор рассчитывается исходя из максимального напряжения бортовой сети (14,5В). Отрицательной стороной данного подключения является свечение светодиода не на полную яркость при напряжении в бортовой сети автомобиля ниже максимального значения.
Трёхвыводной регулируемый стабилизатор lm317 идеально подходит для конструирования несложных источников питания, которые применяются в самых разнообразных устройствах. Простейшая схема включения lm317 в качестве стабилизатора тока имеет высокую надежность и небольшую обвязку. В интернете полно описаний этой самоделки, просто и работает отлично. led-obzor.ru/stabilizator…a-dlya-svetodiodov-shemyi Даже как-то прикупил радиоэлементы, но до сборки дело не дошло, а вот почему.
Более правильным способом является подключение светодиода через стабилизатор тока (драйвер). По сравнению с токоограничивающим резистором, стабилизатор тока обладает более высоким КПД и способен обеспечить светодиод необходимым током как при максимальном, так и при пониженном напряжении в бортовой сети автомобиля. Наиболее надежными и простыми в сборке являются стабилизаторы на базе специализированных интегральных микросхем (ИМ).

Случайно попался на глаза контейнер от фотопленки, удивительно подошёл без доработок:

Источник

Стабилизатор НАПРЯЖЕНИЯ для светодиодов

Светодиод это полупроводниковый прибор достаточно нежный: при выходе за пределы номинальных значений практически любого из его параметров сокращается его жизнь или он выходит из строя. Основной и самый важный параметр светодиода это его номинальной рабочий ток. Если он ниже, то светодиод просто теряет в яркости до порога запирания, а вот если он больше номинального — то светодиод может выйти из строя.

В самом простом варианте для ограничения тока используют токоограничительные сопротивления — резисторы, но при работе от нестабильной по напряжению бортовой сети автомобиля добиться номинального тока через светодиод сложно. Если используется один или несколько светодиодов, то проблема решается просто подбором сопротивления под самое большое напряжение бортовой сети, а вот если их много… Для стабилизации в таких случаях многие применяют линейные стабилизаторы напряжения. Это один из вариантов стабилизации, помимо применение стабилизатора тока. И многие здесь делают ошибки.

У трехножечного стабилизатора есть основные условия нормальной работы: это падение напряжение между входом и выходом и ток. Если подключить 12-ти вольтовый стабилизатор, то нормально он работать не будет, ибо минимальное входное напряжение у него 14.5 Вольта. Получится только ограничитель напряжения при скачках напряжения на входе. Если например гена не заряжает аккум, то напряжение на выходе будет далеко не 12 Вольт.

Оптимальный здесь будет применения стабилизатора на 8 Вольт. У него минимальное напряжение на входе 10.5 Вольта, что перекрывает весь рабочий диапазон напряжений борт. сети.

Если применять стабилизаторы на меньшее напряжение, то пропорционально уменьшению напряжения стабилизации на выходе увеличивается количество выделяемого тепла стабилизатором, что накладывает ограничение по току нагрузки. Короче говоря чем больше разница между входом и выходом стабилизатора, тем он больше греется при одном и том же токе нагрузки.

Лучше всего подходят для стабилизации напряжения ШИМ — DC-DC преобразователи напряжения, которые имеют высокий КПД и выделяют очень мало тепла, соответсвенно позволяют подключать намного большие токи нагрузки, чем простые стабилизаторы. Примеры таких стабилизаторов есть у krasher а

Ещё лучше использовать не стабилизатор напряжения а стабилизатор тока. Хотя я считаю, что стабилизатор тока актуален только при подключении единичных мощных светодиодов — без него никуда, а для стабилизации гирлянд мелких светодиодов стабилизатор напряжения ни чем не уступает стабилизатору тока.

Источник

Стабилизаторы напряжения 12В в автомобиль для светодиодов, ДХО.

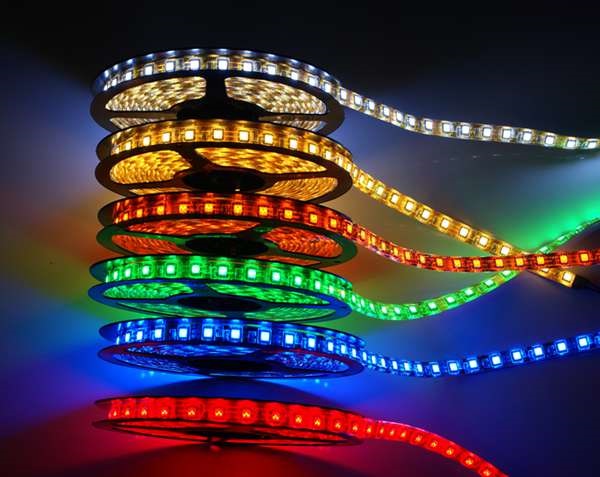

Решил я сделать стабилизаторы напряжения 12В для светодиодов, диодных лент, габаритов, ДХО(Дневных ходовых огней) в автомобиль.

Светодиоды не любят колебания напряжения. Их ток меняется в зависимости от напряжения нелинейно, двукратное увеличение напряжения увеличивает ток через светодиоды далеко не в 2 раза, из за чего они быстро выходят из строя.

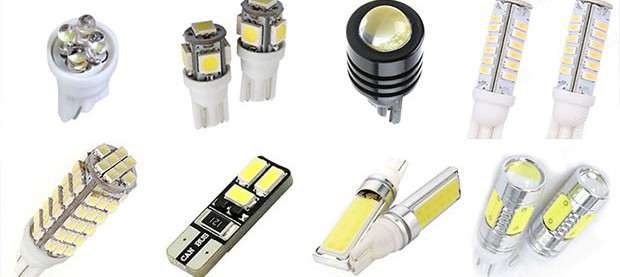

Большинство диодов, в автомобиле, имеют встроенное сопротивление, рассчитанное на 12 вольт. Напряжение бортовой сети автомобиля никогда не бывает 12 вольт (разве что с разряженным аккумулятором), оно далеко не такое стабильное, как хотелось бы. Если использовать китайские диодные приборы без предварительной стабилизации, то они быстро начнут мигать а затем перегорят.

С данным стабилизатором напряжение в сети не будет подниматься выше 12В, что обеспечит долговечность китайских ходовых огней на светодиодах, китайских диодных лент, светодиодов габаритных, и обычных светодиодов. На данный момент я поставил на передние габариты и на подсветку под капотом один стабилизатор, один стабилизатор на освещение в салоне и один на освещение в багажном отделении!

Подключать много потребителей на один стабилизатор было бы не правильно! Чем больше потребителей и больше напряжение, тем больше он греется, далее я написал подробнее про установку и использование.
Кто не желает играться с пайкой или нет возможности достать детали для пайки и спаять по схемам из интернета, тот может заказать их просто у меня по цене 40 грн за штуку. Отправка УкрПочтой +10грн, НовойПочтой +25 грн.
Укр почтой конечно же будет дешевле, но доставка чуть дольше, чем Новой почтой, номер посылки отправляю, её можно отслеживать по Украине без проблем! При большом заказе цена на доставку понятное дело может немного возрасти. Делаю под заказ!
Установка:
устанавливать стабилизатор необходимо после предохранителей, жёлтым цветом на входящий плюс, красным(с уже стабилизированным напряжением не выше 12В) на провод идущий к диодам, и чёрным на массу автомобиля (минус аккумулятора.). В процессе работы стабилизатор может нагреваться до 65 градусов. Его можно крепить на корпус автомобиля, причём тело крепления является массой(минусом) как и чёрный провод выходящий из стабилизатора! Не стоит крепить на легкоплавкие предметы, а так же в местах подверженных заливанию водой.
Характеристики:
Данный стабилизатор напряжения обладает максимальным током нагрузки в 1,5А.
Доставка осуществляется любыми транспортными компаниями по Украине. Перед покупкой уточните наличие товара. Цена указана за 1 штуку. Внешний вид товара может незначительно отличаться от того что на фото, по цвету термоусадок, цвету кабеля и т д. на работоспособность и выполнение обязанностей стабилизатора это не влияет.

Источник

Стабилизатор напряжения на 12 В для диодных ламп

Долго решался на какой остановиться схеме, очень много вариантов и у драйвоводов, и в инете. В итоге принял следующее:
Нам понадобится:
Стабилизатор, в народе «крен» L7812сv
