Стабилизаторы напряжения для светодиодов в авто на 12 в своими руками

Стабилизатор для светодиодов в авто своими руками — схема

Почему это происходит? Дело в том, что производитель ламп пишет маркировку 12V. Это оптимальное напряжение, при котором светодиоды в лампе работают почти на максимуме. И если подать на эту лампу 12В, то она прослужит на максимальной яркости очень долгое время.

Так почему же она перегорает в автомобиле? Изначально напряжение бортовой сети автомобиля — 12,6 В. Уже видно завышение от 12. А напряжение сети заведенного автомобиля может доходить до 14,5 В. Добавим ко всему этому различные скачки от переключения мощных ламп дальнего или ближнего света, мощные импульсы по напряжению и магнитные наводки при пуске двигателя от стартера. И получим не самую лучшую сеть для питания светодиодов, которые в отличии от ламп накаливания, очень чувствительны ко всем перепадам.

Сборка стабилизатора для светодиодов в авто — необходимые детали

Этот проект абсолютно несложный, его с легкостью сможет повторить любой автомобилист.

Все что понадобится:

Схема стабилизатора напряжения для светодиодов

Схема взята из даташита на микросхему L7805.

Все просто — слева вход, справа — выход. Такой стабилизатор может выдержать до 1,5А нагрузки при условии, что будет установлен на радиатор. Естественно для маленьких лампочек никакого радиатора не нужно.

Сборка стабилизатора 12В для светодиодов в авто своими руками

Все что нужно это вырезать из текстолита нужный кусочек. Травить дорожки не нужно — можно вырезать простые линии обычной отверткой.

В роли корпуса служит термообдувка.

Плюс схемы ещё в том, что в роли радиатора модно использовать кузов автомобиля, так как центральный вывод корпуса микросхемы соединен с минусом.

На этом все, светодиоды больше не выгорают.

Смотрите видео сборки стабилизатора напряжения для светодиодов в авто:

Источник

Стабилизатор напряжения 12 вольт для светодиодов в авто своими руками схема

Светодиодная подсветка все глубже внедряется в нашу жизнь. Капризные лампочки выходят из строя и красота сразу меркнет. И все потому, что светодиоды не могут работать просто от включения в электросеть. Они обязательно подключаются через стабилизаторы (драйверы). Последние препятствуют перепадам напряжения, выходу из строя компонентов, перегреву и т. п. Об этом и о том, как собрать простую схему своими руками, и пойдёт речь в статье.

Выбор стабилизатора

В бортовой сети автомашины рабочее питание составляет примерно от 13 В, большинству же светодиодов подходит 12 В. Поэтому обычно ставят стабилизатор напряжения, на выходе которого 12 В. Таким образом, обеспечиваются нормальные условия для работы светотехники без ЧП и преждевременного выхода из строя.

На этом этапе любители сталкиваются с проблемой выбора: конструкций опубликовано множество, но не все хорошо работают. Выбрать нужно тот, что достоин любимого транспортного средства и, кроме того:

Самый простой стабилизатор напряжения, сделанный своими руками

Если у вас нет желания покупать готовое устройство, тогда стоит узнать, как сделать простенький стабильник самому. Импульсный стабилизатор в авто сложно изготовить своими руками. Именно поэтому стоит присмотреться к подборке любительских схем и конструкций линейных стабилизаторов напряжения. Самый простой и распространенный вариант стабильника состоит из готовой микросхемы и резистора (сопротивления).

Сделать стабилизатор тока для светодиодов своими руками проще всего на микросхеме LM317. Сборка деталей (см. рисунок ниже) осуществляется на перфорированной панели или универсальном печатном плато.

Устройство позволяет сохранить равномерное свечение и полностью избавить лампочки от моргания.

Схема 5 амперного блока питания с регулятором напряжения от 1,5 до 12 В.

Для самостоятельной сборки такого устройства понадобятся детали:

При этом светодиоды (в количестве 3 шт.) соединяются последовательно с токоограничивающим резистором, выравнивающим ток. Такой набор, в свою очередь, параллельно соединяется со следующим таким же набором светодиодов.

Стабилизатор для светодиодов на микросхеме L7812 в авто

Стабилизатор тока для светодиодов может быть собран на базе 3-контактного регулятора напряжения постоянного тока (серии L7812). Устройство навесного исполнения отлично подходит для питания, как светодиодных лент, так и отдельных лампочек в автомобиле.

Необходимые компоненты для сборки такой схемы:

Вариантов на самом деле может быть много.

Схема подключения на базе LM2940CT-12.0

Корпус стабилизатора можно выполнить практически из любого материала, кроме дерева. При использовании более десяти светодиодов, рекомендуется к стабильнику приделать алюминиевый радиатор.

Может кто-то пробовал и скажет, что можно запросто обойтись без лишних заморочек, напрямую подключив светодиоды. Но в этом случае последние большую часть времени будут находиться в неблагоприятных условиях, посему прослужат недолго или вовсе сгорят. А ведь тюнинг дорогих авто выливается в довольно крупную сумму.

А по поводу описанных схем, их главное достоинство – простота. Для изготовления не требуется особых навыков и умений. Впрочем, если схема слишком сложная, то собирать её своими руками становится не рационально.

Заключение

Идеальный вариант подключения светодиодов – через стабилизатор тока. Устройство уравновешивает колебания сети, с его использованием уже не будут страшны броски тока. При этом необходимо соблюдать требования к электропитанию. Это позволит подстроить свой стабилизатор под сеть.

Аппарат должен обеспечивать максимальную надежность, устойчивость и стабильность, желательно на долгие годы. Стоимость собранных устройств зависит от того, где все необходимые детали будут покупаться.

Источник

Стабилизатор напряжения на 12 В для диодных ламп

Долго решался на какой остановиться схеме, очень много вариантов и у драйвоводов, и в инете. В итоге принял следующее:
Нам понадобится:
Стабилизатор, в народе «крен» L7812сv

Конденсатор 100 микрофарад 25 В (на вход)
Конденсатор 100 микрофарад 25 В (на выход)

Теперь собираем схему:
Необходимо спаять две минусовые ножки конденсаторов между собой

Припаять минусы конденсаторов к минусу стабилизатора

Припаять плюсы конденсаторов к плюсам стабилизатора

Припаять катод диода к плюсу стабилизатора (на вход)

По скольку минус у стабилизатора общий необходимо спаять два провода между собой

Припаять два минусовых провода к минусу стабилизатора (средняя ножка крена)

Припаять плюсовой провод на плюс выхода стабилизатора

Припаять второй плюсовой провод на анод диода. Одеть на диод кембрик

Изолируем ножки стабилизатора (крена)

Одеть термоусадочную трубку на всю схему

Все стабилизатор готов, идем проверять к машине.
При заглушенном двигателе напряжение в сети 12,75 В

Заводимся, напряжение в сети 14,83 В

Напряжение в сети через стабилизатор 12,11 В

Источник

#21. Стабилизатор напряжения 12 В своими руками / линзованные светодиоды в габариты с aliexpress

После замены лампочек на светодиодные в приборной панели, встал вопрос о том, как сделать постоянным напряжении 12 В, чтобы диоды быстро не выгорали, так как они не любят резкого перепада напряжения.
Перепад напряжения у меня присутствует, так как я сделал, чтобы подсветка приборной панели загоралась при включении зажигания.

Чтобы сделать стабилизатор напряжения на 12 В мне понадобилось :
Транзистор L7812CV или проще говоря КРЕНка, 2 конденсатора 100 мФ на 25 В и диод 1N4007.

Дальше спаял все купленное по схеме, найденную в интернете.

Минус сделал только один.

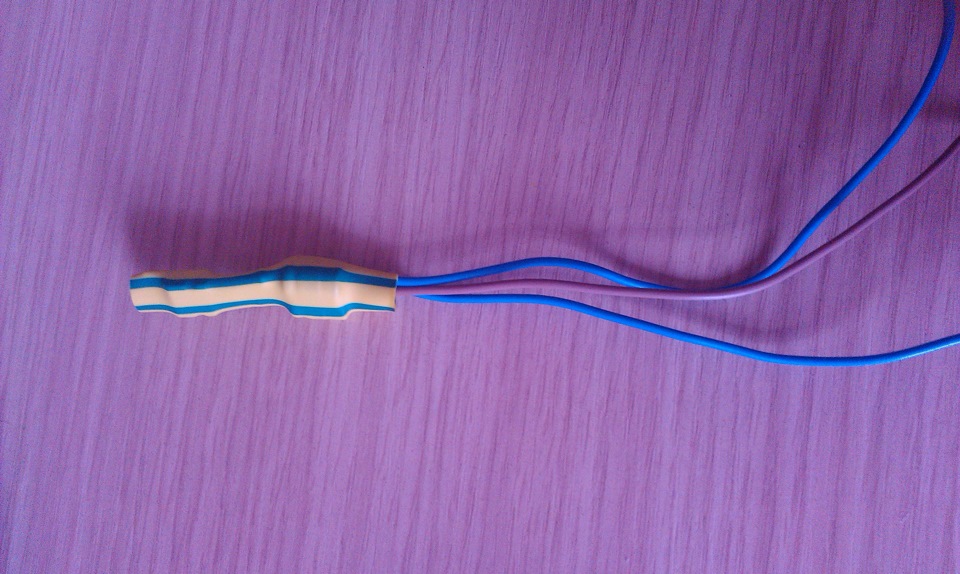

Засунул полученное в термоусадку.

Пробую данную схему.

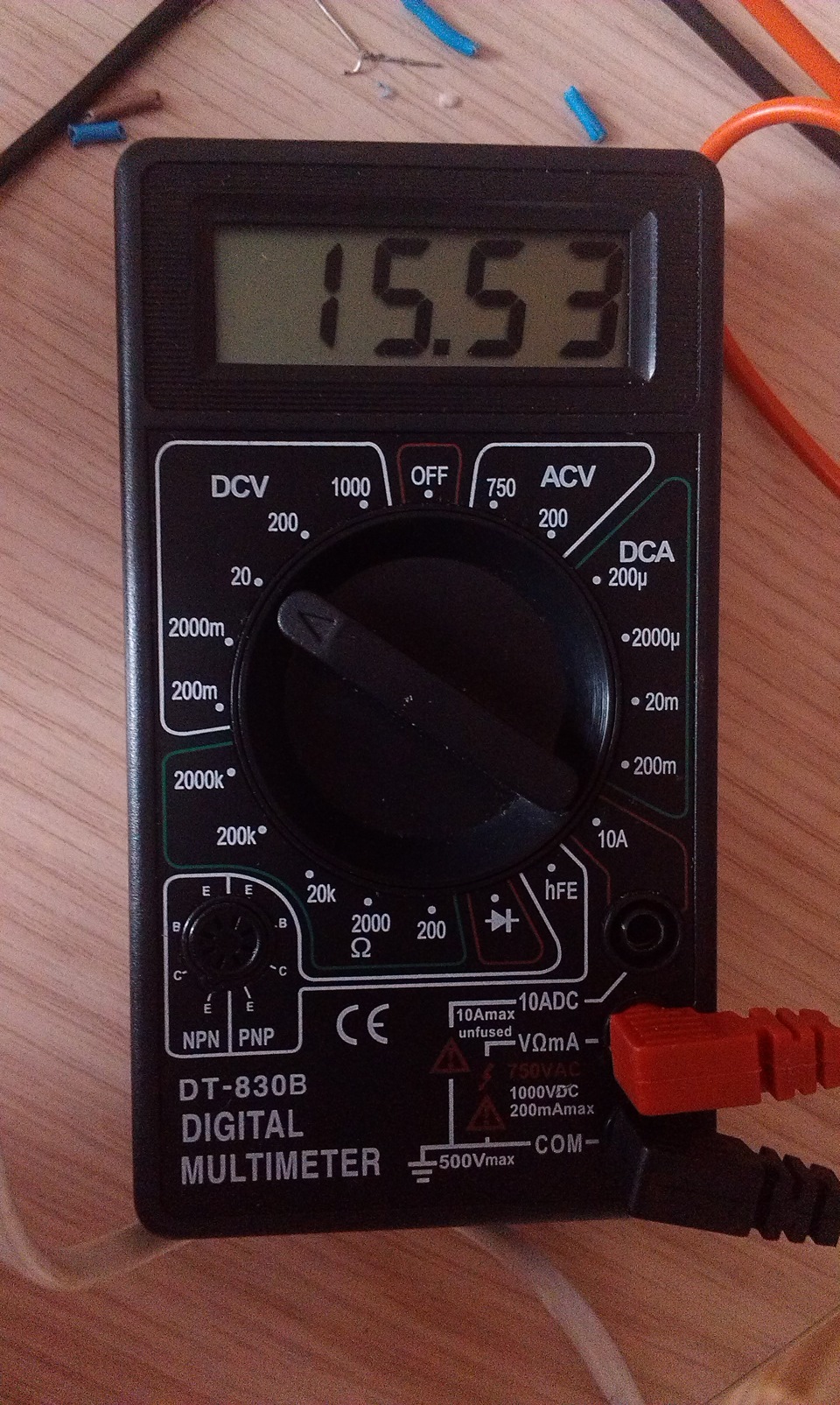

На вход подаю :

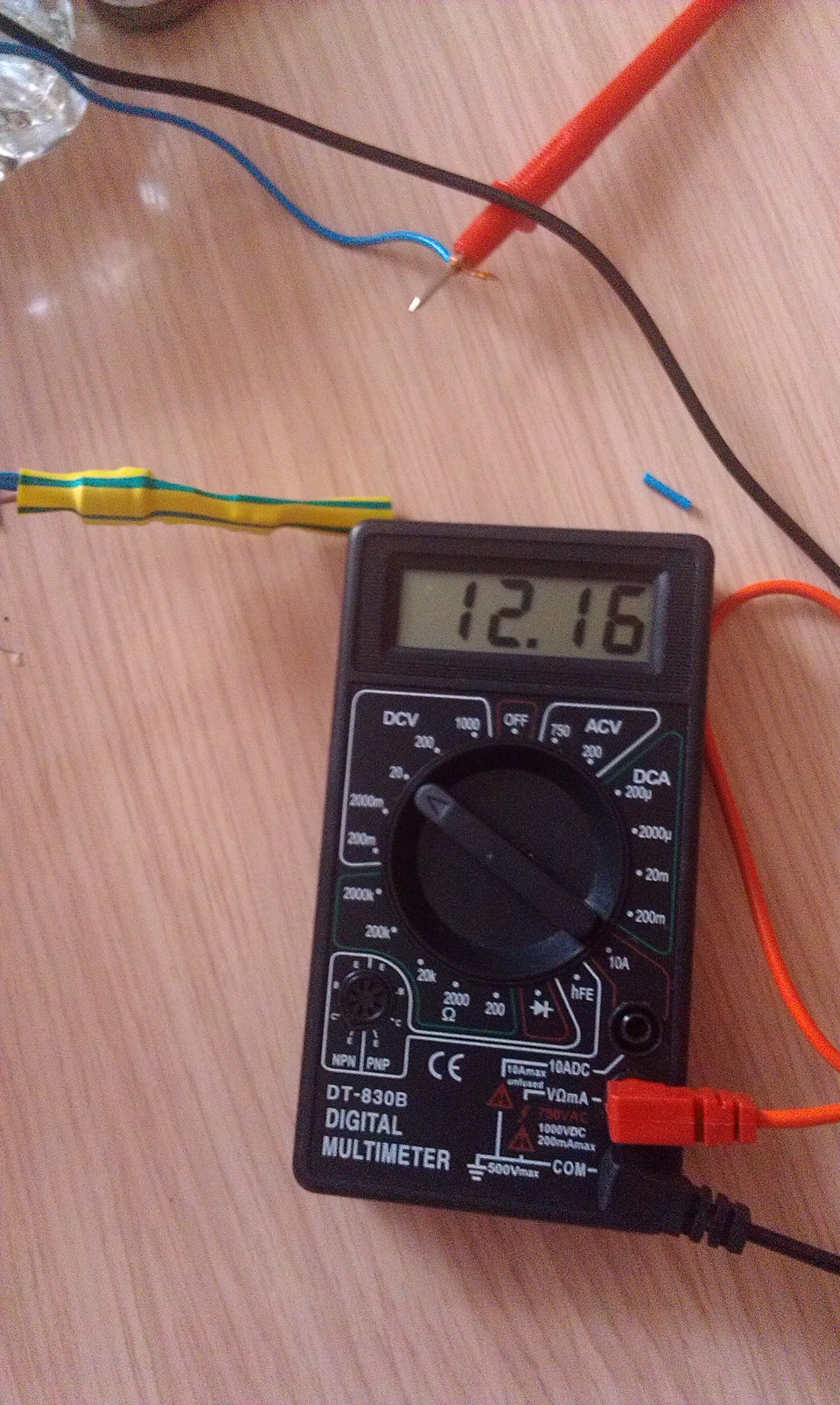

А на выходе получаю то, что хотел :

При этом ток держит максимум 1 А, с радиатором — 1,5 А. Мне 1 А за глаза хватит, так как ток на подсветку приборной панели нужен даже меньше 1 А.

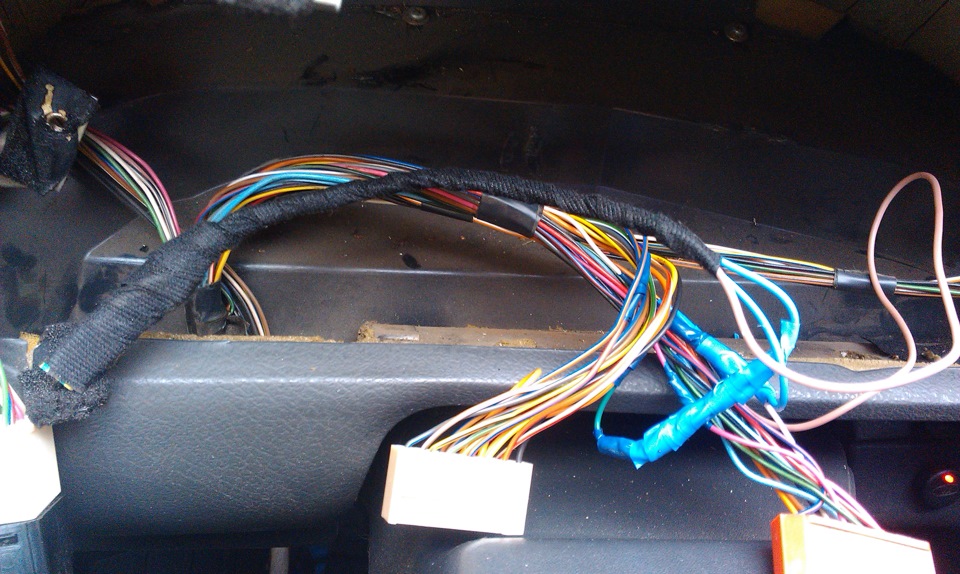

Подключил вот так, главное не перепутать плюсы, левый плюс — вход, правый плюс — выход, минус подвязал к общему минусу на приборке.

Теперь светодиоды не будут выгорать от скачка напряжения.

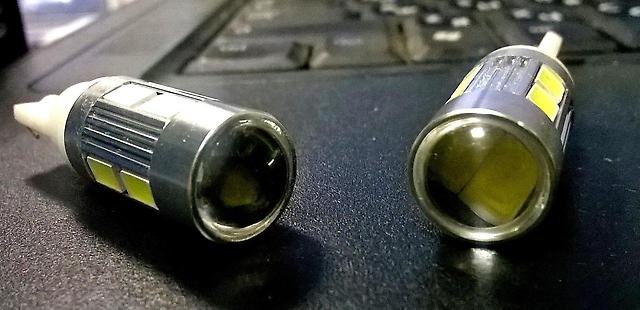

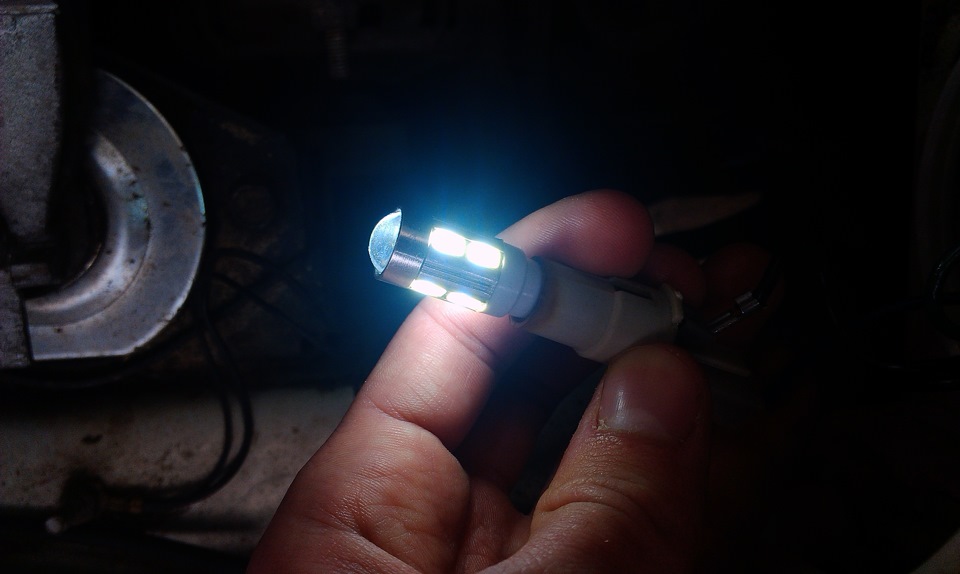

Заказывал с aliexpress светодиоды линзованные в габариты и вот наконец-то их получил.

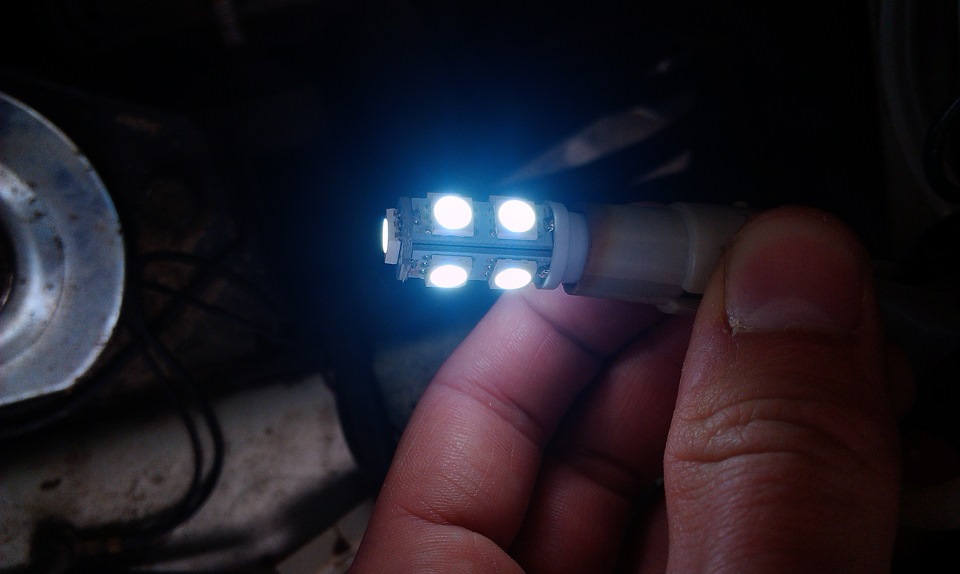

Количество диодов по бокам такое же, как у кукурузок, только посередине 2 диода и линза.
Светят намного лучше, чем установленные у меня кукурзки.

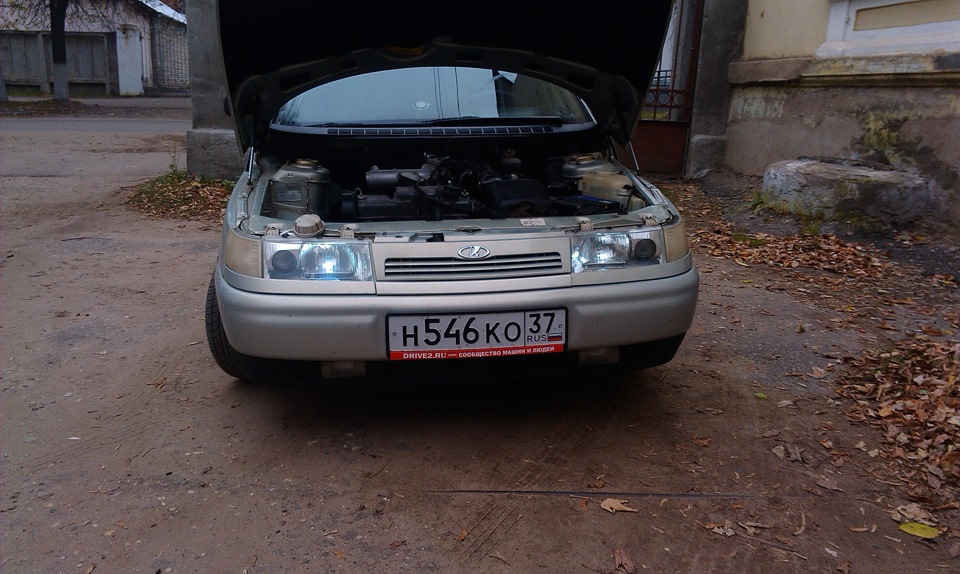

Сравнение днем : справа кукурузка, а слева линзованная лампочка.

Светят довольно хорошо, намного лучше, чем кукурузки.

Всем полных баков и удачи на дорогах)
Не забываем ставить «Нравится»)

Источник

Как сделать простой стабилизатор напряжения на 12 вольт своими руками⚡

В электрической цепи автомобиля часто применяют стабилизатор напряжения 12 вольт. Автомобильные источники питания (аккумуляторная батарея и генератор) различных 12-ти вольтовых электроприборов выдают постоянный ток с напряжением от 12,5 до 14 В. Такие большие колебания способны привести к повреждению и выходу из строя чувствительных и дорогостоящих светодиодных лент, противотуманных фар, магнитол. Помимо электрических систем автомобилей подобные устройства применяются в 12-ти вольтных блоках питания, способных понижать и преобразовывать переменный ток электрической бытовой сети в более подходящий для ряда приборов постоянный.

Разновидности стабилизаторов 12 вольт

В зависимости от конструкции и способа поддержания 12-ти вольтного напряжения выделяют две разновидности стабилизаторов:

Наиболее распространены и популярны среди автолюбителей линейные устройства, отличающиеся простотой самостоятельной сборки, надежностью и долговечностью. Импульсный вид используется значительно реже из-за дороговизны деталей и сложностей самостоятельного изготовления и ремонта.

Классическая модель

Классические стабилизаторы – это большой класс устройств, собираемых на основе таких полупроводниковых деталей, как биполярные транзисторы и стабилитроны. Среди них основную функцию по поддержанию напряжения на уровне 12 В выполняют стабилитроны – разновидность диодов, подключаемых в обратной полярности (к катоду такого полупроводникового прибора подключается плюс источника питания, к аноду – минус), работающих в режиме пробоя. Суть работы данных полупроводниковых деталей заключается в следующем:

В зависимости от подключения различают два варианта классического стабилизатора: линейный – регулировочные элементы подключаются последовательно нагрузке; параллельный – стабилизирующие напряжение устройства располагаются параллельно запитываемым приборам.

Устройства собирают с использованием небольших по размерам микросхем, способных работать при входном напряжении до 26-30 В, выдавая постоянный 12-ти вольтный ток силой до 1 Ампер. Особенностью данных радиодеталей является наличие 3 ножек – «вход», «выход» и «регулировка». Последняя используется для подключения регулировочного резистора, который используется для настройки микросхемы и предотвращения ее перегрузок.

Более удобные и надежные, собранные на основе стабилизирующих микросхем выравниватели постепенно вытесняют собранные на дискретных элементах аналоги.

Выбор устройства

При выборе стабилизатора учитывают следующие характеристики:

Также при выборе стабилизатора необходимо учитывать отзывы их покупателей, которые можно найти на специализированных форумах и сайтах.

Как сделать 12В стабилизатор

Простые, но при этом достаточно эффективные, надежные и долговечные стабилизирующие устройства можно сделать самостоятельно, используя при этом простые стабилитроны и специальные небольшие микросхемы типа LM317, LD1084, L7812, КРЕН (КР142ЕН8Б).

Стабилизатор на LM317

Процесс сборки такого стабилизирующего напряжение устройства состоит из следующих этапов:

Процесс пайки такого стабилизатора занимает не более 10 минут и с учетом недорогой микросхемы не требует больших капиталовложений. При помощи подобного устройства запитывают светодиодные фонари, ленты.

Микросхема LD1084

Сборка устройства для стабилизации напряжения автомобильной бортовой сети с использованием микросхемы LD1084 производится следующим образом:

Для сглаживания пульсации тока после диодного моста устанавливается еще один электролитический конденсатор емкостью 10 мкф.

Стабилизатор на диодах и плате L7812

Схема стабилизатора 12 В для светодиодов на плате L7812

Простой интегральный выравниватель на диоде Шоттки и двух конденсаторах собирают следующим образом:

От такого простого устройства можно запитывать мощные ленты из светодиодов и магнитолу.

Самый простой стабилизатор — плата КРЕН

Стабилизатор на микросхеме КРЕН

Схема стабилизатор напряжения на 12 вольт на основе платы крен (КР142ЕН8Б) включает в себя следующие компоненты:

Конструкция на плате КРЕН является самой простой и быстрой в сборке. При этом эффективность и область применения у нее такая же, как и у других самодельных аналогов.
