Стаканы и лонжероны на машине

Что такое и для чего нужны лонжероны в автомобиле

Конструкция любого автомобиля четко продумана и каждый элемент в ней имеет свое определенное назначение. В устройстве кузова немаловажную роль играют лонжероны. Этим элементам отведена не только опорная функция, но также защитная и поглощающая внешние воздействия. В этой статье разберемся, что представляет собой лонжерон автомобиля, его функции, положение и последствия деформации.

Назначение и устройство

Лонжерон представляет собой продольный профиль или швеллер, который располагается попарно спереди и сзади кузова автомобиля.

В конструкции несущего кузова они находятся на уровне днища параллельно друг другу. В некоторых моделях могут располагаться под небольшим углом. Если несущая часть рамная, то детали расположены по всей ее длине как цельные элементы. На рисунке можно увидеть положение деталей. Они отмечены красным.

От целостности и прочности этих элементов во многом зависит безопасность и управляемость автомобиля. Лонжероны предназначены выдерживать различное давление и нагрузки. Это вес внутренних агрегатов, пассажиров, грузов, а также внешние удары и вибрации во время движения. Как видно, эти элементы выполняют важную несущую функцию в конструкции кузова.

Функции лонжеронов

Таким образом, лонжероны выполняют следующие функции:

Особенности конструкции и виды

В большегрузных автомобилях и внедорожниках используется рамная конструкция несущей системы. Это обусловлено увеличенной нагрузкой. В таких конструкциях лонжероны располагаются параллельно друг другу по всей длине. Цельные элементы соединяются между собой специальными перемычками. За своеобразную форму рамы водители часто называют такую конструкцию «лестницей».

В современных легковых автомобилях несущей частью является сам кузов. Поэтому лонжероны уже интегрированы в конструкцию кузова и являются его частью. Они могут быть как цельными, так и раздельными и обязательно устанавливаются в передней и в задней части, хотя встречаются конструкции без задних несущих элементов. Задние лонжероны не несут такой большой нагрузки, как передние.

Цельные лонжероны также могут использоваться в несущем кузове. Это дает свои преимущества. Конструкция становится более жесткой и надежной, но имеет сложную форму. Это сказывается на технологии изготовления.

Таким образом, лонжероны можно разделить на два вида:

Если преимущество цельных в жесткости, то составные более практичны. При столкновении чаще всего страдают лонжероны. Они гнутся, ломаются. Составные элементы будет легче заменить на новые.

В свою очередь, многое зависит от геометрии элементов. Дополнительные изгибы позволяют повысить прочность конструкции при ударе сбоку или спереди. Также изгибы позволяют повысить маневренность автомобиля и угол поворота колеса.

Положение лонжеронов в кузове

Положение этих элементов будет зависеть от конструкции кузова и модели автомобиля. Выделяют несколько вариантов:

Первый вариант, как было уже сказано, встречается на рамной конструкции большегрузных автомобилей. Остальные три варианта встречаются на несущих кузовах разных марок.

Возможные неисправности

Для изготовления лонжеронов используют только особые сплавы алюминия или титан. Прочность конструкции очень важна, так как элементы испытывают постоянные нагрузки.

Такое воздействие со временем может привести к их деформации. В процессе эксплуатации на металле могут появиться микротрещины. Данный эффект часто называют «усталостью» металла. Повреждения, изгибы и трещины могут повлиять на изменение геометрии кузова и на многие другие параметры автомобиля. Например, изменятся углы установки колес, появится неправильный зазор при закрывании дверей, разного рода скрипы в салоне и так далее.

Также эти важные элементы могут деформироваться во время ДТП. Это наиболее частые случаи. Изгиб лонжеронов грозит серьезным ремонтом, а то и вовсе утилизацией кузова. Возникают щели, зазоры, нарушается геометрия кузова. Эксплуатировать автомобиль в таком случае небезопасно. Даже ремонт не всегда дает нужный результат. Из-за нарушения геометрии, вероятнее всего, увеличится износ покрышек и нарушатся заводские настройки рулевого управления.

С другой стороны, лонжероны также относятся к элементам пассивной безопасности. На них есть зоны запрограммированной деформации. В случае ДТП деталь погнется именно в этом месте, забрав часть энергии удара.

Особенности ремонта

В большинстве случаев обращаются с проблемами именно передних лонжеронов, задние деформируются не так часто. Погнутые элементы «вытягивают». Это делают с помощью специальной установки. Сложность также заключается в том, что приходится разбирать большую часть автомобиля. Снимать двигатель, элементы подвески, кузова и так далее. Не каждый мастер берется за такой сложный ремонт.

Если лонжерон лопнул, но основная его часть в нормальном состоянии, то ремонт может обойтись сварочными работами. В этом случае стоит иметь в виду, что даже после качественной сварки добиться прежнего состояния этих элементов будет уже невозможно. Прочность снизится именно в месте шва. В рамных конструкциях заменить эти элементы намного легче.

В некоторых кузовах лонжероны крепятся не с помощью сварки, а кронштейнами. Это также облегчает ремонт, так как заменить деталь уже проще. Но если элементы сильно повредились или изогнулись, то зачастую смысла в ремонте нет.

Некоторые водители пытаются заранее усилить лонжероны, добавив дополнительные ребра жесткости. В этом случае нужно понимать, что деталь теряет амортизирующие свойства.

Лонжероны являются одними из важнейших деталей не только кузова, но и всего автомобиля. Может они и скрыты в глубине кузова, но не стоит забывать об их значении. Они играют большую роль в безопасности и управляемости автомобиля. При деформации этих важных элементов нужно обязательно обращаться в автомастерскую, чтобы избежать возможного дорогостоящего ремонта в будущем.

Источник

Кузов: косынка стакана и лонжерон (правые).

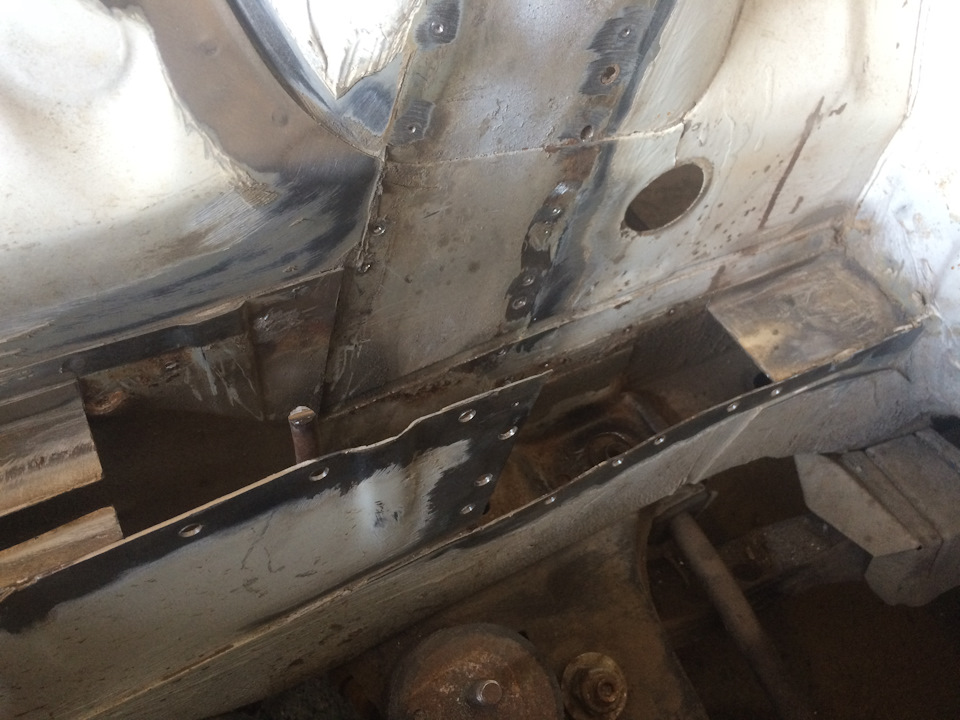

Продолжаю вырезать из Гаечки следы жизнедеятельности предыдущего «мастера». Долго думал как быть с косынкой, что связывает стакан стойки и лонжерон. Решил почистить от килограмма шовного герметика, шпаклевки и чего то еще неведомого. Почистил:

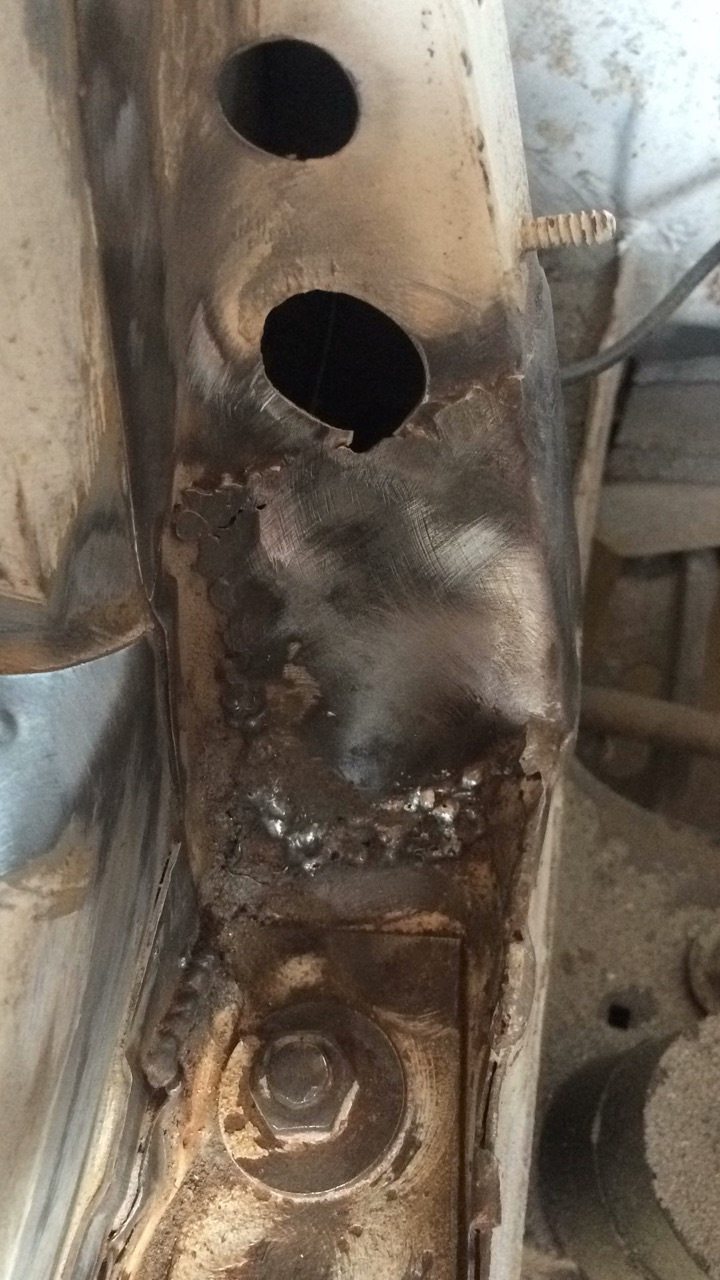

Крепление балки к кузову наш юный деятель тоже «модернизировал». Путем выламывания штатных закладных и протыкания лонжеронов насквозь шпильками, ага. Про распорные втулки или какие то другие способы усиления он, к сожалению, не слышал. Поэтому крышки лонжеронов пошли в расход, не выдержав пришедшей на них нагрузки от гаек. Попутно потянув стенки лонжеронов и добавив мне дофига работы, конечно же.

Новые железки решил сделать несколько крепче (но не сильно тяжелее), чем было с завода. Идею подглядел, как ни странно, у самого завода: ремонтные косынки устроены не так, как те, что ставились на первый переход. У них появилось донышко, превращающее хлипкую жестянку в замкнутую пирамидку. Жесткость такой детали многократно выше, чем у первоначального варианта.

Однако, можно сделать еще лучше. Для этого, правда, придется немного пожертвовать технологичностью. Речь идет о таком приеме, как «пуклевка». Как то я в картинках показывал количественный приход от его применения. Неплохой бонус к жесткости детали в обмен на лишние 10 минут работы, как считаете?

Дальше все совсем просто: картонный макет, болгаркой вжух, молотком бум и готово! Справится любой, я считаю:

Источник

Рама, лонжероны, «телик», стойки кузова, «тазик». Разбираем что это такое

Доброго времени суток, наш читатель! Ты в разделе ДНК–АВТО и сегодня мы с тобой поговорим про основные несущие конструкции автомобиля. Для чего они нужны, как выглядят. В одной из следующих статей мы расскажем, на что обратить внимание при осмотре этих элементов. Пристегни ремень, мы начинаем!

Для начала разберемся что такое несущая конструкция автомобиля в двух словах: это «скелет» автомобиля, на который крепятся все остальные детали и системы. Повреждения несущей конструкции могут скрывать за собой последствия серьёзного ДТП. Наиболее часто встречающиеся несущие конструкции автомобиля это рама и несущий кузов.

Различие между рамой и несущим кузовом

Несущий кузов пришел на смену раме, он включает в себя соответственно раму и кузов автомобиля с дополнительными усилениями в необходимых местах. Между ними есть промежуточный этап: несущее основание. В этом случае лонжероны соединены не поперечными балками, а днищем. (Фото 2 в галерее). На нём мы подробно останавливаться не будем.

Как мы видим, в конструкции несущего кузова, появились дополнительные элементы. Давай разберёмся подробнее.

Внутри этих видов существуют свои подвиды, а так же есть смешанные виды. В рамках этой статьи подробнее остановимся на классической лонжеронной раме:

Виды лонжеронных рам. Сегодня мы поговорим только о первом. Фото с сайта https://techautoport.ru

Классическая лонжеронная рама состоит из двух продольных лонжеронов и поперечных балок. Такой тип ещё нередко называют «лестничным» видом рамы. В настоящее время данный вид рамы активно применяется в грузовиках и внедорожниках.

Лонжероны

Лонжероны являются главной силовыми элементами передней части несущего кузова автомобиля.

Устройство несущего кузова авто. Фото с сайта https://kuzov.info

Лонжероны бывают расположены в передней или задней части автомобиля, так и могут проходить по всей длине авто. Выглядят они как прямоугольные трубы.

Телевизор ( Передняя монтажная панель)

Получил своё название из-за прямоугольной формы. Соединяет левую и правую часть кузова, защищает двигатель при ДТП.

Пример передней монтажной панели. Фото с Яндекс.Картинки

Стойки кузова

Вертикальные элементы, которые удерживают крышу и защищают от ударов и в случае переворота машины. Стойки кузова существуют передние (Держат лобовое стекло), боковые стойки ( между дверьми), задние стойки (перетекают в задние крылья, держат заднее стекло). Фотография есть выше.

Тазик (пол багажника)

Пресловутый «тазик». Фото с Яндекс.Картинки

Отдельно от машины-действительно есть сходство, не так ли?)

Прочитав эту статью, ты подкрепил свои знания, а может и узнал что-то новое для себя.

Обязательно подпишись на нас, поставь лайк и ответь в комментариях на вопрос: о чём ты хочешь узнать в следующих статьях?

Не забывай пристегивать ремень. С заботой о твоей безопасности, ДНК–АВТО.

Источник

Лонжерон – что это такое и с чем его едят?!

Лонжерон – это главный силовой элемент конструкции автомобиля, который расположен по всей её длине. Два лонжерона, между которыми расположены поперечные элементы, формируют раму. Она, в свою очередь, используется в качестве опоры для крепления кузова, элементов подвески и других деталей авто. По сути, лонжерон выглядит как металлический профиль или труба, имеющая прямоугольное сечение.

Лонжероны бывают двух типов:

• расположенные в передней или задней части автомобиля; • проходящие по всей длине конструкции авто.

Лонжероны – это очень прочные конструктивные элементы, которые могут выдерживать очень серьезные нагрузки, создаваемые весом кузова, силового агрегата, пассажиров, багажа и др. Помимо этого, лонжероны могут выдерживать значительную нагрузку во время движения, которая формируется колесами машины.

— Пара лонжеронов, из которых состоит рама лестничного типа, с виду напоминают литеру «П», положенную на бок. Сегодня такие рамы с лонжеронами применяются почти на всех грузовиках и серьезных внедорожных автомобилях. Большинство легковых автомобилей производится с использованием несущего кузова. Лонжероны присутствуют в составе конструкции каждой машины.

Как мы уже упомянули выше, лонжероны подвержены существенным нагрузкам. В случае превышения допустимых показателей эти элементы конструкции могут деформироваться. Это крайне негативно влияет на основные параметры авто. К примеру, зачастую меняется положение элементов авто по отношению к кузову. Это значит, что мотор, детали передней и задней подвески, двери, крылья и другие составляющие автомобиля располагаются неправильно по отношению к основной конструкции кузова.

— В большинстве случаев деформация лонжерона – это результат серьезного ДТП. В случае повреждения этой детали восстановить изначальные габариты и параметры кузова бывает очень непросто. Наверное, вы неоднократно видели, как некоторые автомобили «жуют» резину на колесах буквально на глазах. Такая проблема возникает в случае неправильного восстановления автомобиля после серьезной аварии.

— Ещё один признак этой проблемы – автомобиль постоянно «ведет» влево или вправо. Отметим также, что в случае серьезного повреждения автомобиля в дорожно-транспортном происшествии очень важно выполнить тщательную диагностику лонжеронов, а также других элементов конструкции. Опытные специалисты точно знают, что такое лонжерон и что можно сделать в случае его повреждения.

— Вытягивание лонжеронов после ДТП проводится с помощью специального оборудования. Перед выполнением процедуры осуществляется серьезная разборка транспортного средства. Получить требуемый результат не всегда возможно. Многие мастера не хотят браться за ремонт лонжерона. Да и заменить его не так уж и просто. Если вам предлагают произвести ремонт лонжеронов с применением сварки, нужно понимать, что характеристики этого элемента конструкции никогда не смогут вернуться к заводским значениям.

— Не стоит пренебрегать этим, поскольку от этого зависит безопасность экипажа автомобиля. Лонжерон, который входит в состав рамы лестничного типа, подлежит замене. Если говорить о серьезной деформации данного элемента, менять его просто бессмысленно. Придётся полностью менять кузов автомобиля. Перед тем как доверить вытягивание деформированного лонжерона специалисту из соседнего гаража, советуем ещё раз всё взвесить и подумать, готовы ли вы рисковать безопасностью.

Источник

Лонжерон: для чего нужен, как ремонтируют и другие нюансы

Что такое лонжерон

Лонжерон — это силовой элемент конструкции автомобиля, который расположен по всей его длине: спереди и сзади кузова. Фактически он представляет собой трубу или продольный профиль. Само слово лонжерон (longeron) образовано от французского longer — «идти вдоль».

В свою очередь раму формируют два лонжерона, между которыми расположены поперечные элементы. Именно она нужна в качестве опоры для крепления кузова, элементов подвески и других важных деталей машин. Для их фиксации на лонжероны приваривают специальные кронштейны. Причем лонжероны применяют не только в автомобильном производстве, но и в авиастроении, кораблях и даже железнодорожном транспорте.

Сейчас лонжерон — это одна из самых прочных деталей в машине, которая рассчитана на очень большие нагрузки. Впрочем, на заре автомобилестроения этот силовой элемент делали из дерева, позже на смену пришли металлические конструкции. В 1920-х инженерами фирмы Auburn была разработана лонжеронная рама, оснащенная поперечиной в виде буквы Х. В те времена такая конструкция напоминала лестницу и несколько отличалась от современных аналогов. Со временем инженеры стали внедрять лонжеронную раму в пол кузова автомобиля. С тех времен эта деталь является неотъемлемой частью конструкции любого автомобиля, которая дает возможность перевозить тяжелые грузы и уменьшает вероятность травмирования пассажиров во время аварии.

Где находятся лонжероны в автомобиле

Лонжероны представляют собой силовые элементы, которые находятся по бокам днища автомобиля. Однако увидеть лонжероны просто так не получится — их не будет видно за колесами машины. Для этого понадобится поднять автомобиль на подъемнике. Следует помнить, что лонжероны устанавливают в разном положении, которое напрямую зависит от вида автомобиля.

Для чего нужен лонжерон

Главная функция лонжерона — повышение прочности днища машины для того, чтобы выдержать нагрузку, которую оказывают двигателя, кузов, багаж и пассажиры. Однако это не единственное предназначение. Среди других важных функций:

Неисправности лонжерона

Как и любая автомобильная деталь, со времен лонжероны также мог прийти в негодность. Это может произойти из-за банальной усталости металла, которая связана со значительными нагрузками на конструкцию. Сначала на детали появятся трещины, которые со временем вполне могут привести к полному разрушению лонжеронов. Нарушить их геометрию может и ДТП. Очень важно своевременно выявить неисправность лонжеронов. Поэтому даже после мелкой аварии следует показать машину на СТО.

Если этого не сделать, неисправность лонжерона может привезти к очень серьезным последствиям. Так, у машины значительно ухудшится рулевое управление и ее будет постоянно «вести». Одновременно в разы возрастет износ шин. Деформация лонжеронов в результате аварии приведет к нарушению геометрии кузова и, как следствие, изменит положение узлов в машине. Все это закончится повышенным износом агрегатов и их поломкой. Кроме этого, снаружи машины появляются щели и зазоры, отрегулировать которые невозможно. При этом у автомобиля будут плохо открываться двери и багажник. Еще один из признаков деформации лонжеронов — неправильный развал-схождение колес.

Ремонт лонжерона

Ремонт и замена лонжеронов тяжелый, а также дорогостоящий и долгий процесс. Все работы необходимо проводить в надежном сервисном центре с высококвалицированными мастерами. Для устранения деформации они используют специальные стенды (стапели) для вытягивания. Перед этим с автомобиля снимаются все основные детали. Особенно этот способ эффективен при небольших повреждениях лонжеронов.

Если от удара детали разрушилась, ремонтировать ее уже нет никакого смысла. В таком случае машине поможет лишь полная ли частичная замена лонжеронов с помощью газосварочных работ. Этот очень тяжелый и трудоемкий процесс, за который возьмутся не в каждом СТО.

В случае образования трещин на лонжероне их можно попробовать заварить при помощи специального аппарата. Впрочем, этот способ не будет работать, если деталь сделана из алюминия или титана.

Усиление лонжерона

Многие водители усиливают лонжероны, добавляя дополнительные ребра жесткости. По мнению экспертов, такие работы актуальны только в случае, если машина задействована в автоспорте или предназначается для езды в особо тяжелых условиях. При этом среди негативных последствий таких работ — потеря деталями амортизирующих свойств. Также к усилению лонжеронов некоторых водители прибегают после ДТП или образовании небольших трещин на детали.
