Механизм закрывания дверей автомобиля
Замки дверей авто и их регулировка
На многих старых автомобилях, да что там лукавить, даже на абсолютно новых отечественных часто встречается проблема, когда двери закрываются только с хлопка.
Здесь виной всему вовсе не жесткие уплотнители, не провисание, а банальное отсутствие регулировки замков. Для того, чтобы двери на вашем авто закрывались одним пальцем, не нужно обладать магическим даром, или навыками профессионального автомастера. Вам понадобиться только наши теоретические рекомендации.
Прежде чем вооружаться гаечными ключами и отвертками, попробуйте смазать маслом обе части замка (одна установлена на стойке, другая вмонтирована непосредственно в дверь). Возможно, смазав детали и немного разработав их, вы будете довольно получившимся эффектом. Но если это не помогло, тогда вот, что нужно делать дальше:
-Определите причину, почему на вашем автомобиле двери закрывается плохо. Та часть замка, которая установлена на стойке, может быть сильно удалена от замочной части, вмонтированной в дверь. В результате, дверь закрывается только под воздействием силы. Опять же, проблема может быть в той части, которая установлена на стойке, однако теперь она может иметь не совсем точное размещение относительно второй части замка. Замок просто может быть поврежден.
-Определить причину очень просто. Нужно медленно закрывать дверь и смотреть в щелку, как ведут себя части замка. Если петля с трудом достает до замка, или если она не совсем правильно расположена относительно него, вы легко это заметите. Повреждение замка оценивается только путем его осмотра: если на нем, или на петле имеются значительные потертости, сколы – это явный признак.

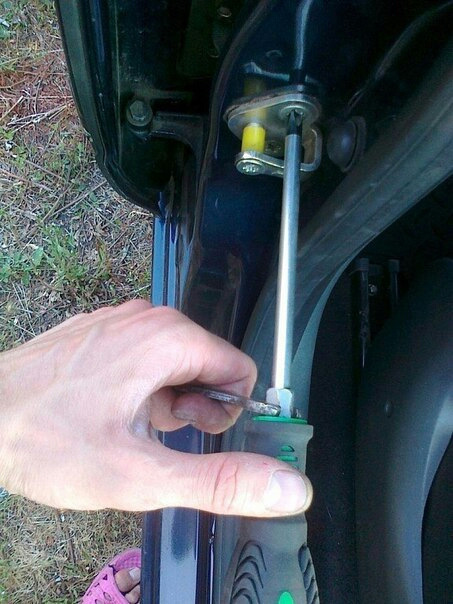

-Обнаружив причину, приступаем к устранению неисправности. Если дверь стала плохо закрываться по причине №1, значит необходимо ослабить крепление замка на стойке, либо подложить под его основание шайбу, что немного приблизит петлю к замку и позволит ему работать так, как нужно. Если всему виной причина №2, значит нужно просто отрегулировать положение петли, путем многократных проб и поправок. Наконец, при причине №3 части замка просто нужно заменить.
-Будьте готовы к тому, что открутить болты, которые фиксируют петлю, может быть не просто. Для этого используете ударную отвертку.
-Закончив с регулировками, не спешите складывать инструмент. Обильно смажьте маслом как части замка, так и дверные петли – это еще больше усилит эффект регулировки.
Вот, собственно, и вся работа. Сложности у вас могут возникнуть только в ходе настройки первой двери. Когда вы поймете общий принцип, регулировка замков не займет у вас много времени.
Без колебаний: демпферы дверных замков. Целесообразность установки и использования
Изредка в ленте встречаются записи про демпферы замков дверей. Устройство не является чем-то принципиально новым, но мне показалось, что демпферы, о которых пойдет речь ниже, немного обделены вниманием автовладельцев.
Первоначально демпферы замков дверей были сконструированы компанией VAG для бронированных автомобилей выпускаемых концерном. Это вполне логично, учитывая, что чем тяжелее дверь, тем больше нагрузка на петли и на сами замки. Но предложенная модель демпферов была всего одна и она подходила только на очень ограниченное количество автомобилей VAG.
Восполнила пробел саратовская компания St164, которая ведет блог на этом ресурсе и которая выпускает демпферы для большого количества моделей, популярных и не очень популярных автомобилей. А учитывая, что конструкция дверных замков заметно отличается, размеры и форма демпферов должны полностью соответствовать каждому конкретному замку, для его правильной работы.
Демпфер – устройство для гашения (демпфирования) или предотвращения колебаний, возникающих в механизмах при их работе. Принцип действия демпфера заключается в необратимом переводе полученной им энергии в тепло или разрушение материала.
По заявлению производителя демпферы замков, устанавливаемые на ответные части замков, дают следующий эффект:
— убирают скрипы, стуки от уплотнителей и замков дверей, т.к. дверь зафиксирована в дверном проеме от перемещений, когда автомобиль едет по неровной дороге;
— уплотнители двери не будут протирать краску в дверном проеме авто, т.к. дверь зафиксирована в дверном проеме от перемещений;
— дают дополнительную точку опоры для двери, следовательно меньше нагрузка на петли двери, срок их эксплуатация больше (особенно актуально для авто с шумоизоляцией);
— звук закрытия дверей становится более глухой и мягкий, т.к. данные демпферы выступают в роли амортизатора для закрывающейся двери.
Заинтересовавшись демпферами, сделал заказ в St164 и достаточно быстро получил его на Почте России. Я заказывал демпферы на четыре двери. Демпферы для передних и задних дверей отличаются по толщине.
Демпферы упакованы в полиэтиленовый пакет, в котором также присутствует подробная инструкция по установке и эксплуатации. Устройства изготовлены из достаточно жесткого материала, напоминающего плотную резину или мягкий пластик. Производитель утверждает, что этот материал имеет износоустойчивые свойства.
Устанавливаются демпферы очень просто, путем натягивания их на ответные скобы дверных замков. Держатся демпферы на скобах достаточно надежно и плотно. На каждом демпфере указано расположение двери и отмечена нижняя часть устройства. Установить демпфер неправильно, невозможно.
Основное предназначение демпферов – создание эластичной прокладки между выемкой на дверном замке и ответной частью (скобой). За счет демпфера у двери появляется относительно жесткая третья опора.
Перед установкой демпфер необходимо смазать нейтральной к пластику и резине смазкой. Для этих целей идеально подходит любая силиконовая смазка.
Для корректного функционирования демпферов, в некоторых случая требуется регулировка ответных частей замков (скоб) для обеспечения соосности замка и скобы. Методика регулировки ответной части не сложная и подробно описана в инструкции. В моем случае потребовалась регулировка только одной скобы на задней двери.
Перед написание обзора я почти неделю ездил с установленными демпферами для понимания целесообразности их установки. Мне не показалось, что дверь стала закрываться как-то лучше. Наоборот, для закрытия двери стало требоваться дополнительное небольшое усилие, хотя и звук при закрытии стал более глухой и приятный. На демпферах появилась небольшая выработка и вероятно они скоро приработаются.
Но появилось и неоспоримое преимущество, которого не было без демпферов. При езде на большой скорости по плохому асфальту и при проезде на маленькой скорости неровностей, когда кузов подвергается скручиванию, исчезли абсолютно все стуки в районе дверных замков. Раньше я замечал эти стуки достаточно часто. На ровном асфальте использование демпферов никак не проявляется.
В заключение хочется сказать, что демпферы замков дверей не являются предметом первой необходимости, но действительно эффективно решают свою задачу в некоторых случаях. Скорее всего, на автомобилях с шумоизоляцией дверей, склонных к провисанию из-за повышенного веса, использование демпферов снимет лишнюю нагрузку на петли, продлив их эксплуатацию. Стоимость демпферов вполне демократичная и их использование или не использование является только решением владельца.
Дверь автомобиля не закрывается или не защелкивается? (6 причин и как это исправить)
Дверь современного автомобиля нередко не закрывается на защелку. В этой статье мы обсудим, как это может произойти и способы решения проблемы.
Помимо проблем с защелкиванием, мы также рассмотрим несколько других причин, по которым дверь автомобиля может не захлопываться.
Как работает механизм защелки двери автомобиля
Конструкции дверных защелок разрабатывались десятилетиями. Современные механизмы защелки обеспечивают безопасность двери в прилегающем косяке во время движения и во время аварии, но при этом позволяют открыть дверь в случае столкновения. Это достигается за счет использования защелки кулачкового типа или вращающейся зубчатой защелки.
Когда дверь автомобиля закрывается, любой из этих типов защелок плотно захватывает ударный штифт с головкой или U-образную штангу на дверном косяке. Независимо от того, есть ли у вашего автомобиля защелка типа защелки или вращающегося зуба, для нашего обсуждения здесь мы будем просто использовать термин защелка.
Когда вы открываете дверь автомобиля, потянув за дверной рычаг или ручку, механизм защелки освобождает защелка, и дверь открывается. Затем зажим удерживается в незафиксированном положении с помощью защелкивающего механизма. Когда дверь закрывается, губка ударяется о ударник и возвращается в положение фиксации.
Предупреждение # 2
У вас может возникнуть соблазн закрыть дверь одной рукой и отвезти машину домой или в ремонтную мастерскую. Никогда не рискуйте.
Вы можете быть пристегнуты ремнем безопасности и чувствовать себя в безопасности, но вы можете потерять эту дверь. А если он разлетится, то может удариться о проезжающую машину и стать причиной серьезной аварии.
Причины, по которым автомобильная дверь не закрывается полностью
Таким образом, дверь вашей машины закрывается, но не фиксируется, и ее можно открыть. Или дверь, когда она закрыта, просто распахивается.
Осмотрите защелку двери, которая не закрывается. Теперь осмотрите другую дверь, которая правильно открывается и закрывается. На этой двери вы увидите, как выглядит полностью открытая защелка.
Если защелка двери, вызывающей нарушение, находится не в полностью открытом положении, дверь не будет закрыта с защелкой.
Как исправить
Осмотрите защелку двери, вызывающей нарушение. Если защелка находится в любом положении, кроме полностью открытого, может быть проблема с механизмом защелки.
Как исправить
Провисание дверцы может быть результатом предшествующего легкого столкновения, которое, в свою очередь, приводит к тому, что скоба защелки не совмещается с фиксатором на защелке. В качестве альтернативы, крепеж петли мог ослабиться, что привело к смещению двери с неправильным выравниванием.
Как исправить
Корректирующие действия потребуют перестановки двери. Это может быть непростой процесс для домашнего мастера своими руками. В большинстве случаев автомобиль необходимо доставить в специализированную мастерскую по ремонту автомобилей для устранения неисправностей.
Такое событие может произойти следующим образом:
Ваш автомобиль был припаркован на открытом воздухе во время дождя. Дождь, сопровождаемый резким падением температуры, заморозил ваше лобовое стекло и окна. Вы открываете дверь, чтобы схватить скребок, но дверь не закрывается. Механизм защелки застыл так, что губа либо не открывается полностью, либо защелкивается при закрытии двери.
Как исправить
В старых транспортных средствах (особенно тех, которые хранятся на открытом воздухе в течение длительного времени), достаточная коррозия в области челюсти может помешать закрытию и защелкиванию двери автомобиля.
Как исправить
Защелку, которая застряла из-за сильной коррозии, возможно, можно исправить, выполнив шаги (3) и (4) в разделе выше, которые касаются смазки губок.
Отказ рабочего механизма защелки очень возможен, если ни один из описанных выше шагов не устранит проблему.
Основные элементы и принцип работы центрального замка
Надежное закрытие дверей обеспечивает безопасность автомобиля и сохранность личных вещей, которые владелец оставляет в салоне. И если раньше каждую дверь в машине приходилось закрывать ключом вручную, то сейчас в этом уже нет необходимости. Для удобства автомобилистов был создан центральный замок, открыть и закрыть который можно одним нажатием на кнопку.
Что такое центральный замок
Центральный замок (ЦЗ) позволяет блокировать одновременно сразу все двери в автомобиле. Конечно, без помощи этого механизма водитель также мог бы открывать и закрывать свою машину на замок: не дистанционно, а вручную. Наличие центрального замка никак не влияет на технические свойства транспортного средства, поэтому производители относят этот механизм к системам, обеспечивающим комфорт автовладельца.
Блокировка дверей с помощью ЦЗ может быть произведена двумя способами:
Децентрализованная система – наиболее современный вариант устройства блокировки дверей. Для того чтобы она могла выполнять свои функции, на каждую дверь дополнительно устанавливается электронный блок управления (ЭБУ). В централизованном варианте всеми дверьми автомобиля управляет единый блок.
Особенности центрального замка
Центральный замок в автомобиле имеет несколько особенностей, которые позволяют сделать взаимодействие системы и водителя максимально простым и эффективным.
В зимнее время года во время сильных морозов элементы центрального замка могут замерзнуть. Риск замерзания возрастает, если в систему попадает влага. Лучшим средством для решения проблемы станет химический размораживатель, который можно приобрести в автомагазине. Чтобы попасть внутрь автомобиля, достаточно разморозить водительскую дверь и запустить двигатель. Когда машина прогреется, остальные замки оттают сами собой.
Устройство системы
Кроме блока управления, система центрального замка также включает в себя входные датчики и исполнительные устройства (актуаторы).
Входные датчики
К их числу относятся:
Микропереключатели выполняют разные функции.
Сигналы, отправляемые каждым из датчиков, попадают в блок управления, который передает команды актуаторам, закрывающим двери, крышку багажника и лючка топливного бака.
Блок управления
Блок управления – это мозг всей системы ЦЗ. Он считывает информацию, получаемую от входных датчиков, анализирует ее и передает исполнительным устройствам. Также ЭБУ взаимодействует с сигнализацией, установленной на автомобиль, и может управляться дистанционно с помощью пульта.
Актуатор
Исполнительное устройство – завершающее звено цепи, отвечающее за непосредственную блокировку дверей. Актуатор – это электродвигатель постоянного тока, который объединен с самым простым редуктором. Последний преобразует вращение электродвигателя в возвратно-поступательное движение цилиндра замка.
Кроме электродвигателя в исполнительных устройствах использовался пневматический привод. Например, его применяли такие производители, как Mercedes и Volkswagen. Однако в последнее время пневматический привод использоваться перестал.
Принцип работы устройства
Центральный замок автомобиля может срабатывать как при запущенном, так и при выключенном зажигании.
Как только автовладелец запирает двери машины с помощью поворота ключа, в замке срабатывает микропереключатель, обеспечивающий блокировку. Он передает сигнал на блок управления двери, а затем дальше – к центральному блоку. Данный элемент системы анализирует полученную информацию и перенаправляет ее на актуаторы дверей, багажника и крышки топливного лючка. Последующая разблокировка происходит по такой же схеме.
Если автомобилист закрывает машину с помощью пульта ДУ, сигнал от него поступает на антенну, связанную с центральным блоком управления, а оттуда – к исполнительным механизмам, которые обеспечивают блокировку дверей. Одновременно с этим активируется сигнализация. В некоторых моделях транспортных средств при блокировке дверей на каждой из них могут автоматически подниматься стекла.
Если автомобиль попал в ДТП, то блокировка всех дверей автоматически снимается. Сигнал об этом передается от системы пассивной безопасности в блок управления центрального замка. После этого исполнительные устройства открывают двери.
«Детский замок» в автомобиле
Дети могут вести себя непредсказуемо. Если водитель перевозит ребенка на заднем сиденье, то контролировать поведение маленького пассажира сложно. Любознательные малыши могут случайно дернуть за ручку автомобильной двери и открыть ее. Последствия небольшой шалости – неприятные. Чтобы исключить такую возможность, на задних дверях автомобилей был дополнительно установлен «детский замок». Это небольшое, но очень важное устройство исключает возможность открытия двери изнутри.
Дополнительный замок, блокирующий открытие задних дверей из салона, устанавливается с обеих сторон кузова и активируется вручную.
Способ активации механизма зависит от марки и модели автомобиля. В некоторых случаях блокировка вводится в действие с помощью рычажка, в некоторых – при повороте шлица. Но в любом случае устройство находится рядом с основным замком двери. Уточнить информацию по использованию «детского замка» можно в руководстве по эксплуатации вашего автомобиля.
Система двойной блокировки
В некоторых автомобилях применяется система двойной блокировки замка, когда двери блокируются как снаружи, так и изнутри. Такой механизм снижает риск угона транспортного средства: даже если похититель разобьет стекло машины, открыть дверь изнутри у него не получится.
Двойная блокировка вводится в действие с помощью двойного нажатия на кнопку центрального замка на ключе. Чтобы открыть двери, также потребуется два раза нажать на пульт дистанционного управления.
Система двойной блокировки имеет важный недостаток: если в работе ключа или замков возникнет сбой, сам водитель также не сможет открыть свой автомобиль.
Центральный замок в машине – важный механизм, позволяющий единовременно закрыть все двери транспортного средства. Благодаря дополнительным функциям и устройствам (таким как «детский замок» или система двойной блокировки), водитель может максимально обезопасить себя и своих пассажиров (в том числе маленьких детей) от внезапного открытия дверей во время поездки.
Как работает центральный замок автомобиля
Современные автомобили дарят водителю счастливую возможность не возиться с закрыванием и открыванием каждой из дверей, а блокировать их все одним нажатием кнопки. С открытием происходит аналогично.
Подобный комфорт и удобство стали возможны благодаря использованию центрального замка. Он не влияет на работу двигателя или скорость машины, но считается важным атрибутом безопасности транспортного средства.
Как работает центральный замок
Система безопасности управляется одним центром, поэтому замок так и называется — центральный. Благодаря сигналам, поступающим из центра, двери автомобиля, багажника, верхнего люка способны открываться и закрываться в нужный момент.
Кроме того, центральный замок выполняет функцию дополнительной защиты, ведь как только автомобиль сдвигается с места, центральным замком блокируются все двери, что немаловажно для безопасности пассажиров.
Благодаря центральному замку водитель способен одновременно управлять и авто, и сигнализацией.
Из чего состоит центральный замок
На самом деле деталей, связанных между собой в центральный замок, не так много:
Входные датчики
Позволяют определить, в каком положении в данный момент находятся дверцы автомобиля. Для этого их оборудуют концевыми выключателями, отправляющими сигналы в управляющий блок.
УБ также обрабатывает сигнал от микропереключателей — микриков, — которые следят за состоянием других элементов. Два из них отвечают за положение центрального запорного устройства, подавая в центр сигнал о расположении этих элементов.
Исполнительные механизмы
Представлены электрическим двигателем постоянного тока. После поступления сигнала включается двигатель. От его вала, благодаря редуктору и тяге, усилие поступает к исполнительным деталям. Анализируя направленность приложенных усилий, приходящих от датчиков, блок управления закрывает или же, наоборот, открывает двери.
Блок управления
УБ руководит работой центрального замка, используя схему с цифровыми технологиями. Элементы обрабатывают поступающие сигналы по заложенному в них алгоритму. И происходит соединение центрального замка с дистанционным управлением и сигнализацией авто.
В брелок, который водитель держит в руках, монтируется ещё один электронный блок, позволяющий производить управление, находясь на определённом расстоянии от транспортного средства.
Исполнительное устройство
Актуатор состоит из электрического мотора постоянного тока и редуктора. Редуктор преобразует вращение вала электродвигателя в возвратно-поступательное движение цилиндра замка. В немецких автомобилях и у некоторых других производителей зачастую электромотор заменяют пневмоприводом.
Управление осуществляется с помощью пульта-брелока. Внутри него присутствует радиопередатчик, а в центральный управляющий блок монтируется антенна. Обычно радиус действия дистанционки составляет около 10 м. Модели постарше, в которых отсутствует дистанционное управление, открываются и закрываются ключом, проворачиваемым в замке.
Принцип действия ЦЗ
Действие системы центральной блокировки замка авто распространяется на открывание/закрывание всех дверей автомобиля. В некоторых моделях к управляющему блоку подсоединена ещё и крышка топливного бака. Работа центрального замка никаким образом не связана с включением зажигания.
Центральный замок
Автолюбитель проворачивает ключ в замке дверцы со стороны водителя. Тут же срабатывает микропереключатель, отвечающий за блокировку. Он подаёт сигнал на управляющий блок дверцы и в центральный блок. В ЦБ происходит создание управляющих сигналов, передающихся к другим управляющим блокам и системам контроля багажника и крышки топливного бака.
Исполнительные устройства тут же срабатывают, моментально блокируя дверцы. Микрик при этом подаёт свой сигнал, который, попадая в центральный закрывающий механизм, не позволяет электроприводу сработать повторно. Процесс разблокировки происходит точно так же, но только в обратном порядке.
Нажав на специальную кнопку на ключе зажигания, водителю удаётся заблокировать все имеющиеся дверцы бесконтактно. В этом случае приёмная антенна передаёт сигнал центральному блоку. Происходит обработка полученного сигнала. После чего от центрального механизма поступает команда исполнительным устройствам о необходимости блокировки дверей.
Как ухаживать за центральным замком
Механизм центрального замка не нуждается в техническом обслуживании. Желательно следить, чтобы во время мойки автомобиля в зимнее время в замках не оставались капельки воды. Если плохо продуть их, то влага превратится на морозе в лёд, потому использовать замки станет практически невозможно.
Чтобы избежать подобных неприятностей, нужно после мойки в течение часа не глушить двигатель, время от времени блокируя и разблокируя замок. За это время влага полностью испарится. Можно не заставлять мотор работать на холостом ходу, а сразу же выезжать и кататься в течение длительного времени. В этом случае на следующее утро проблем с открыванием дверей авто наблюдаться не будет.
Наверняка вы уже убедились, что центральный замок — штука полезная. Так что если машина до сих пор не оборудована подобным элементом управления, то при желании его всегда можно установить.
