Микрофон в авто для громкой связи в автомобиле

Микрофон с усилителем для китайской магнитолы.

Как Я писал ранее, основной проблемой после установки магнитолы с алиэкспресса было то, что микрофоны (как встроенный в переднюю панель мафона, так и выносной) очень плохо слышали меня. По телефону люди жаловались, что слышно тихо, будто Я далеко и из какой-то трубы разговариваю. По этой же причине не работал и голосовой ввод/поиск и всяческие ассистенты.

Ещё в конце августа для решения этой проблемы с али была заказана плата усилителя, план был такой: разрезать провод микрофона в районе выхода к рулевой колонке (внешний микрофон Я прилепил на руль) и вкорячить туда усилитель, запитав его от магнитолы. Так же погуглив на эту тему, параллельно заказал в одном из магазов обл центра активный микрофон МКУ-2П, такие используются в системах наружного видеонаблюдения/домофонах.

И вот с али усилитель шёл очень долго, получил его буквально в среду на прошлой неделе, а с активным микрофоном история вышла ещё чуднее, всё никак не удавалось его получить, то единственный продавец была в отпуске и его не заказали попросту, то потом она заболела, то Я всё никак туда не мог попасть. В итоге микрофон забрал тока в пятницу, даже позже, чем усилитель с али)0)0)) Собрал всё это в кучу и решил на выходных ставить на машину.

Но перед этим проверил на работе усилитель, подключил его в разрез того микрофона, что китаец клал в комплект с магнитолой.

Тестировал эффект поставив микрофон в 10 сантиметрах от телефона на котором играла музыка.
Результат был примерно такой:
1) Без усилителя
2) С усилителем

Вроде даже получилось вполне сносно. Но Я не проверил его тогда в «боевых» условиях, и это было ошибкой.

Итак настала суббота, Я погнал к бате (ибо как и писал ранее у него дофига всяких инструментов, ну и лишняя пара рук не лишняя) вытащил магнитолу, и стал колхозить.

Разрезав провод Sven’а, который у меня уже стоял на руле Я с удивлением обнаружил, что он заметно тоньше того, безродного китайского, да и выполнен именно в виде двух тонюсеньких волосинок-проводков. А в китайском это были более привычные одна жила с изоляцией и оплётка массы вокруг неё. Ну да ладно, долго ли коротко (очень долго на самом деле) подключил его, стал проверять и немного охренел. Шумов было столько, что меня толком не было слышно вообще. Покрутил подстроечный резистор усиления — ситуация особо не поменялась.
Но ведь на работе, когда Я проверял усилитель всё работало более ли менее хорошо. В чём же беда? Я подумал, что в длине провода от микрофона до усилителя. Ибо на работе Я обрезал провод гораздо ближе к микрофону. Попробовал подрезать свен так же близко к микрофону, подключил и снова ужасный результат. Делать нечего, видимо нужно ставить другой микрофон. Китайский ноунейм микрофон остался на работе, решил съездить за ним.
Вернулся, подключил, ну стало вроде получше, прям заметно. Решил всё укладывать и собирать назад. Попутно дообматывал новые и старые провода куда в первый раз при установке магнитолы не хватило маделина, измотал ещё один моток).

Собрал, стал проверять уже на заведённой машине и охренел снова) Меня за шумом и визгом (видимо наводка от генеретора) вообще практически не слышно. Капец. На это всё ушёл весь световой день, а на выходе полная задница) Плюнул и поехал домой, решил что сегодня перепаяю активный микрофон вместо микрофона и усилителя.

И таки да, разница огромная, хорошо, что длина проводов позволила мне сделать эту замену без разборки магнитолы, просто подвытянул провод и перепаял прям так. За полчаса справился и стал проверять, результат даже лучше, чем на штатном микрофоне (потому что ближе стоит наверное), хотя подстроечный усиления стоит в крайнем минимальном положении))0))
Запихал МКУ-2П в корпус от китайского ноунейма, пришлось этот самый корпус слегка «доработать напильником» правда, но в целом всё собралось нормально.

Конечно же Вы можете сказать, что получился «шахид-дизайн» и Я не буду с Вами спорить. Потом немного облагорожу этот хвостик чёрной изоленты при помощи всё той же полоски маделина, просто сейчас он кончился в магазе) Главное, что меня слышно примерно как на штатном микрофоне, даже немножечко громче. Ну и всякие ассистенты работают нормально наконец-то.
Вот как-то так, если будете заморачиваться с микрофоном для китайских магнитол, то мой Вам совет: покупайте сразу активный микрофон, не обязательно даже именно такой же, их существует великое множество. Я взял один из самых дешёвых и самых распространённых просто. Можно его даже приколхозить в шатное место в плафоне, но мне не хочется снимать накладки передних стоек, наслышан про очень противные клипсы на них.
За сим откланиваюсь, надеюсь пост будет кому-то полезным, ну или хотя бы просто интересным, всем удачи.

Источник

Усилитель внешнего микрофона для громкой связи.

Приветствую всех читателей, продолжаю дорабатывать гу на крузе, теперь речь пойдет о микрофоне. В комплекте с магнитолой шел микрофон, но при разговоре по громкой связи, меня собеседник практически не слышал, приходилось кричать и я ей не пользовался.

Попробовал еще когда перепаивал порт под SD тут, отключил встроенный микрофон, но опять же стало немного лучше и все равно не то.
Решил это исправить и купил в Эльдорадо другой микрофон петличку Sven, почитал отзывы вначале и кто то написал, что пользуется громкой связью и все отлично, но при покупке и установке в машину я был разочарован, ничего не поменялось.

Недавно бродя по просторам драйва и в интернете нашел статью, что человек изготавливает микрофоны на заказ под авто и приложил схему в бж, почитать можно тут. Плюс еще нашел в интернете схему и видео тут.
В общем я списался с человеком с драйва и он предложил свои услуги, но в итоге решил все сделать сам. Цена вопроса составила 50р, итак я купил:
-макетную плату;
-2 резистора на 5кОм, в результате поставил на 1кОм
-транзистор КТ3102ЕМ
-конденсатор керамический 100пФ
-конденсатор электролит. 47 мФ х 25 В
микрофон решил ипользовать китайский который шел с гу.
И стал ваять и паять, скажу сразу таких вещей я никогда не делал и в схемах не силен, во время пайки пользовался мультиметром для определения ножек транзистора, еще перепутал минус с плюсом в конденсаторе и первая проба не дала результатов.

Источник

Выносной микрофон для автомагнитолы и варианты его установки

Выносной микрофон для автомагнитолы

Выносной микрофон для автомагнитолы значительно превосходит встроенный и это знают все водители. Дело в том, что встроенный микрофон ставится в одно определенное место (на приборную панель).
Во время разговора по телефону водитель, чтобы его лучше было слышно, должен нагибаться к встроенному микрофону, что не безопасно и очень неудобно. Микрофон выносной для автомагнитолы таких проблем не имеет.
Напротив, ставить его можно куда вздумается.

Немного о системе Хандс Фри

Микрофон для автомагнитолы

Система Хандс Фри или разговор без помощи рук уже давно пользуется бешеной популярностью среди автомобилистов.
Интегрировать мобильное устройство и эту систему, встроенную в головное устройство проще простого. Вводится ПИН-код и активизируется Блютуз. Происходит затем автоматическое подсоединение.

Примечание. Благодаря модулю Блютуз удается общаться по телефону (функция громкая связь), даже не доставая мобильник из кармана или сумочки. Кроме того, большинство современных автомагнитол поддерживает сразу несколько мобильных устройств, что исключает необходимость частых настроек.

Получается, что автомагнитолы, наделенные функцией Bluetooth(см.Bluetooth для автомагнитолы: делаем своими руками), дают массу преимуществ. Но это и так ясно.
Все вокруг нас постоянно прогрессирует и совершенствуется. Если раньше водитель был доволен функцией Блютуз с встроенным микрофоном, то со временем понял, что для более комфортного пользования нужен выносной микрофон, который и был придуман.
Давайте, прежде чем перейдем к описанию выносных микрофонов, рассмотрим все известные на сегодня гарнитуры. Как известно, современный рынок автомобильных товаров изобилует множеством различных устройств и сделать выбор в пользу той или иной гарнитуры бывает довольно сложно.
Приведем ниже все известные устройства, а затем сравним с выносным микрофоном и поймем, что последний лучше всех.

Известные на сегодня гарнитуры с выносным микрофоном

Приведенные ниже гарнитуры были придуманы в разное время. Каждая из них имеет свои преимущества и недостатки.

Ушная гарнитура

Рассмотрим ее подробнее:

Примечание. Конструкция ушных гарнитур совершенно проста. Она представляет собой микрофон, наушник, передатчик приема и кнопки управления. Все это сочетается в миниатюрном корпусе.

Портативные системы громкой связи

Отличаются следующими особенностями:

Примечание. Здесь есть одно «но». Если микрофон гарнитуры находится возле лица, то питание подключают иным способом и проблема шумоподавления и устранения эха становится более актуальной задачей.

Спикерфоны или автономные устройства громкой связи

Рассмотрим эти устройства поближе:

Примечание. Без подзарядки (подзарядка осуществляется через тот же прикуриватель) устройство способно продержаться около 10 часов непрерывного использования или же около 7 дней, если будет находиться в режиме ожидания.

Различные портативные устройства с Блютуз

Это может быть навигатор или какое-либо другое устройство:

Автомагнитолы с функцией Блютуз

Автомагнитолы с возможностью подключения микрофона

Наконец, самыми популярными устройствами, в которых может быть использован выносной микрофон, считаются головные устройства, сочетающие в себе навигатор, MP3/DVD плеер, ТВ/радио-тюнер и функцию громкой связи. Функционалу таких моделей можно только позавидовать.
Рассмотрим их особенности:

Сегодня автомагнитолы с выносным микрофоном раскупаются на ура. Ничего удивительного в этом нет, ведь преимущества такого микрофона по сравнению со встроенным очевидны.

Примечание.Так, качество связи намного лучше у выносного микрофона, чем у встроенного.

Процесс установки автомагнитолы с функцией громкой связи и подключение выносного микрофона

Работу эту можно проводить одновременно с заменой динамиков. Если автомагнитола мощная и дорогая, то будет актуально провести и замену динамиков.
Приступим:

Подключение динамиков к автомагнитоле передних

Примечание. В данном случае у нас динамики устанавливаются в стойки.

Осуществляется следующим образом:

Подключение динамиков к автомагнитоле тыловых

Подключение выносного микрофона

Как подключить микрофон к автомагнитоле

Осуществляем операцию так:

Как микрофон подключить к автомагнитоле

Приобретается выносной микрофон вместе с автомагнитолой либо отдельно. В обоих случаях установка пройдет легко и просто, если следовать инструкции. Кроме того, если монтаж осуществляется своими руками, будет полезен просмотр видео и фото – материалов нужной тематики.

Источник

Микрофон для автомобильного Hands Free

Здравствуйте. В сегодняшнем мини-обзоре я расскажу о микрофоне для автомобильной системы Hands Free. Конечно же его можно использовать и не только в автомобиле, но я покупал его именно для этого. В своем обзоре магнитолы, имеющей так же и Hands Free, работающий по Bluetooth, я писал, что встроенный микрофон – очень слабый и я купил выносной микрофон. И вот микрофон получен. И, поскольку он оказался хорошего качества, я написал этот мини-обзор, может кому-то он окажется полезен. Добро пожаловать под кат.

Заказ был сделан 19 ноября. Отправлен микрофон, естественно, бестреком, как о основном отправляют всякую мелочь с Али. И несмотря на то, что сейчас на сортировках новогодние завалы, и некоторых пакетов я жду уже почти 80 дней – пакет с микрофоном удачно проскочил и 20 декабря я забрал его с почты:

Краткие характеристики микрофона со страницы продавца:

технические характеристики:
Частотный диапазон: 50 Гц-20 кГц
сопротивление: 2.2 ом К
чувствительность (высокая чувствительность):-20дб ± 2dB (0dB = 1uPa)
направление: Всенаправленный
разъем: 3.5 мм Аудио Разъем.
Длина кабеля: Прибл 2.0 м/78.7in
микрофон Глава размер: 3.8*2.3*1.5 см/1.49*0.90 * 0.59in
главная Вес изделия: 27.0 г/0.96 унц.
Размер упаковки: 13.0*7.0*2.5 см/5.11*2.75 * 0.98in
Вес упаковки: 28 г/1.0 унц.

Микрофон имеет стандартный 3,5 миллиметровый штекер:

Корпус микрофона с подставкой:

Внизу на подставку наклеен двухсторонний скотч для крепления микрофона в любом удобном для вас месте:

Микрофон можно снять с подставки:

Нижняя крышка микрофона держится только на защёлках и легко снимается:

Микрофон имеет экранированный провод, что важно для применения его в автомобиле. Сам микрофон вставлен в резиновый демпфер расположенный в пластиковом корпусе:

Длина кабеля составляет 197 сантиметров, что позволяет удобно проложить кабель в авто:

Для начала я проверил микрофон на диктофоне в мобильном телефоне. Микрофон определился как гарнитура. Качество записи оказалось лучше, чем с родным микрофоном телефона. Поэтому, после проверки я приступил к установке микрофона в машину и подключению его к магнитоле. Это заняло примерно 10 минут. Основное время было потрачено на укладку кабеля микрофона под приборной панелью.

Я закрепил микрофон на передней левой стойке:

Теперь меня стали прекрасно слышать, громко и без искажений. Голос – естественный. При этом теперь не приходится орать на всю машину, что бы собеседник меня расслышал. Можно говорить спокойно, не повышая голоса. Поэтому вполне могу порекомендовать данный микрофон к использованию.

Источник

Доработка микрофона для громкой связи Bluetooth

Недавно установил себе в автомобиль 2-din магнитолу, которую заказал с Aliexpress. C камерой, пультом ДУ, пультом на руль, Bluetooth, 2 флешки – USB и microSD. В общем все, что мне надо. Процесс установки, к сожалению, не заснял. Свои деньги аппарат отрабатывает нормально, но есть у него один существенный минус – телефон с ним коннектится нормально, но при разговоре по громкой связи собеседники жалуются, что меня очень плохо слышно и где-то далеко. Оно и понятно, внешнего микрофона в комплекте с магнитолой не было, стоит лишь встроенный, на передней панели с маленьким отверстием для входа звука. На фото овальное отверстие вход для пульта ДУ, а слева отверстие поменьше – отверстие микрофона. Как туда может нормально звук дойти.

Было решено выпаять этот родной микрофон с платы и перенести его в нормальное место, как у всех машин со штатной системой hands-free – куда-то над лобовым стеклом.
Выпаял микрофон с платы и припаял к нему удлинительный провод метра 4-5 со штекером на другом конце провода. Провод взял, который был в наличии и сделал из него витую пару.

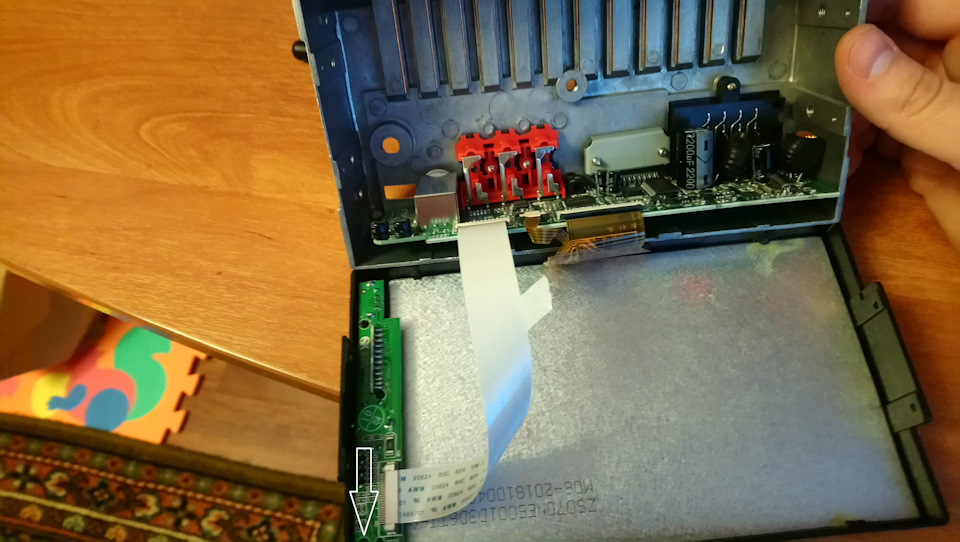

К месту в плате, куда был припаян микрофон нужно, было припаять провод и вывести его наружу корпуса. Извиняюсь за качество фото.

Установил штекер в отверстие на задней панели корпуса.

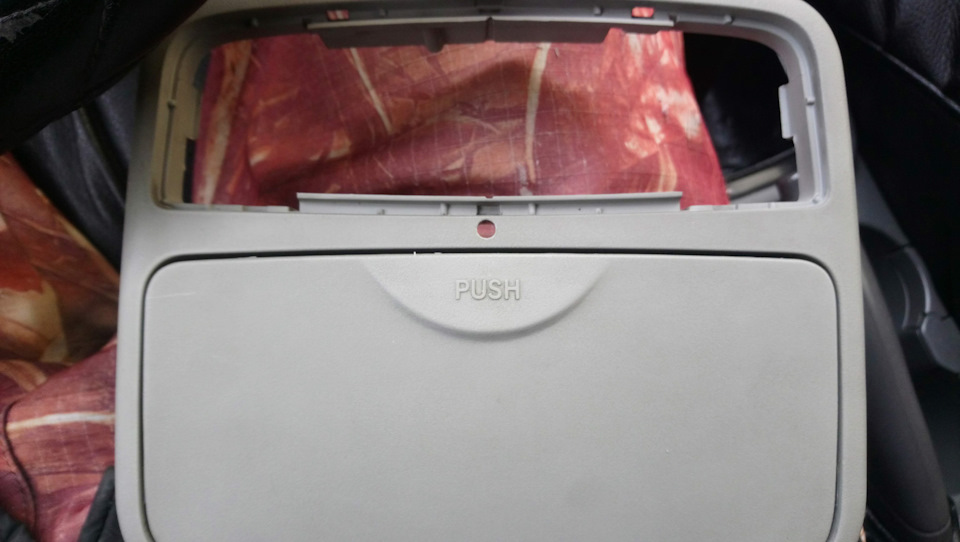

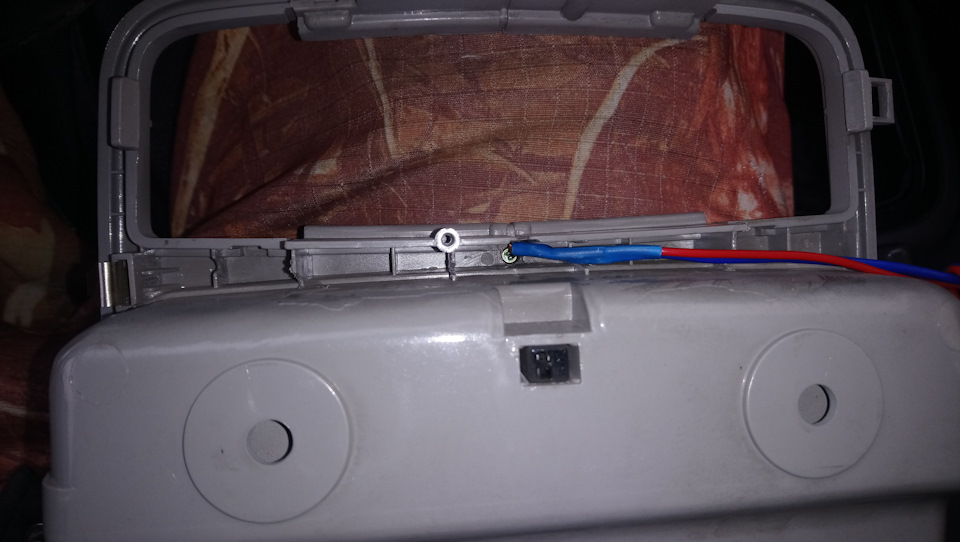

Поискав место для установки микрофона, решил установить его в корпус очечника-подсветки салона. В итоге просверлил отверстие в корпусе, как раз между очечником и плафоном подсветки.

Повезло, что микрофон маленький и как раз помещается между ними.
Далее вставил микрофон в отверстие и приклеил его секундным клеем. Сам корпус микрофона одет в резиновый чехол, поэтому при необходимости микрофон можно вытащить из него, а приклеенный чехол останется в отверстии.

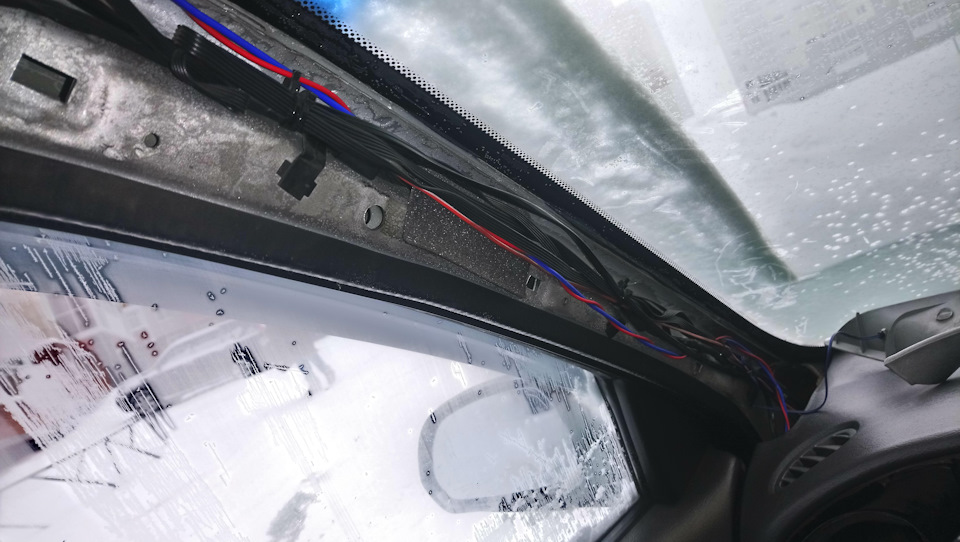

Далее установил корпус очечника обратно и провел провода под обшивкой потолка, по стойке, под рулевой колонкой к магнитоле.

Потом подключил все провода, установил магнитолу на место и проверил работоспособность всей системы. Все работает, качество связи стало заметно лучше (не мерседес конечно, но все же), теперь можно нормально пользоваться громкой связью в машине и не кричать в центральную консоль.

Получился вот такой хорошо спрятанный результат, ничего не торчит, никаких прищепок на козырьке, как это бывает у некоторых, почти как по штату))

Источник
