Модуль зажигания мопеда дельта

Модуль зажигания мопеда дельта

Ротора Датчика Холла

Каммутатора Катушки зажигания

Подключается вся система примерно как на этой схеме

Отличается она от настоящий тем, что:

На картинке видно датчик Холла и две катушки, которые являются генератором.

Коммутатор изображен схематично и имеет пять проводов.
Белый – общий провод или «масса». Красный и черный – входы зарядного
напряжения. Желтый (реже – зеленый ) – управляющий вход.
Синий – выход на катушку зажигания, ( может быть другая цветовая гамма ).

Как это работает.

При проворачивании коленчатого вала ручным или электрическим стартером
начинает вращаться ротор с магнитами.
Магниты ротора создают изменяющееся магнитное поле, которое пересекает
витки катушек и создает на их выводах переменное напряжение.

Напряжение, вырабатываемое зарядной катушкой L1, поступает на выпрямительный мост

коммутатора, собранного на диодах VD1…VD4.
Выпрямленное напряжение, через диод VD5 и первичную обмотку Т1,заряжает
накопительный конденсатор C1.

Выход управляющийся датчиком Холла подключен к управляющему электроду

Напряжение управляющийся датчиком Холла сдвинуто во времени относительно

напряжения L1 так, что сначала заряжается C1 и только после этого на управляющий электрод

тиристора поступает управляющий импульс.

Тиристор открывается, напряжение конденсатора прикладывается к первичной обмотке Т1

(диод VD5 при этом включен обратно и не мешает),

в результате чего в свече возникает искра.

Конденсатор при этом разряжается, отдавая накопленную энергию искре.

После разряда конденсатора все процессы повторяются снова, двигатель заводится, и начинает работать.

Теория о регулировке зажигания.

встречи магнита с датчиком.

2. Сделать заточку ступеней.

На всех мопедах из магазина в основном стоит позднее зажигание с завода,
отсюда нагар на свече и вялый отзыв на ручку акселератора, возможно

играет роль качество отечественного топлива.

Источник

Электронный комутатор зажигания с регулировкой для китайского мопеда своими руками

Как известно Китайская электроника известна своей простотой и дешевизной со всеми вытекающими последствиями а именно долговечности и не всегда эффективной работе.
Задумал сделать электронный коммутатор для мопеда Дельта с регулировкой. За основу взята классическая схема конденсаторного зажигания CDI, которое используется в подобного типа мототехнинике.

Не буду вдаваться в подробности работы схемы, отмечу только что подстроечным резистором R4′ настраивается оптимальный режим работы двигателя под нагрузкой и на холостом ходу. В общем ним нужно настроить работу двигателя, чтоб тот работал стабильно на холостом ходу и на максимальных оборотах.
Схема подключения в разйоме зажигания приведена ниже

Схема собрана на текстолитовой плате, которая обвернута в термоусадку, сверху герметично замотана целлофаном.

После установки данной схемы на мопед, двигатель стал работать лучше работать на холостом ходу, стал приеместей разгон, уменьшился расход топлива.

Творческих успехов и удачи всем на дорогах!

Источник

Электрическая Схема Мопеда Дельта

Также следует проверить наличие искры в вывернутом состоянии. Сопротивление измеряется между массой и проводом черного цвета с красной полоской.

Для этого нужно выключить сцепление, одновременно уменьшить обороты двигателя и включить вторую передачу. К примеру, Ковровский мотозавод отказался от собственного производства силовых агрегатов и устанавливает на свои модели мотор Lifan.

Выполняется блокировка работы мотора путем прерывания подачи искры из катушки.
Электрика на мопеде Альфа

Электрооборудование Регулировку звукового сигнала производите вращением винта на передней крышке сигнала.

Для изделий с панелью приборов, содержащей тахометр, публикуем часть схемы, имеющей различия и в органах управления. Рукоятку или рычаг управления переключением передач поставьте в нейтральное.

Также разными могут быть генераторы: 2-катушечные тахометр с двумя проводами 6-катушечные тахометр с тремя проводами Вследствие этого будут отличаться реле регуляторы.

Свеча зажигания Ее функция проста — образовать искру и поджечь смесь внутри цилиндра. Пока батарея не разрядится, скутер будет работать, а дальше двигатель можно будет завести, только зарядив аккумулятор или заменив его на новый.

При правильно отрегулированном механизме переключения передач, поставленном в нейтральное положение, во время работы двигателя не должен возникать звук трения муфты о шестерни. Очистите тормозные колодки.

ALFA 110 : Проблема со стартером и светом

Схема проводки мопеда Альфа 110

Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора. Присыпьте тальком внутреннюю поверхность покрышки.

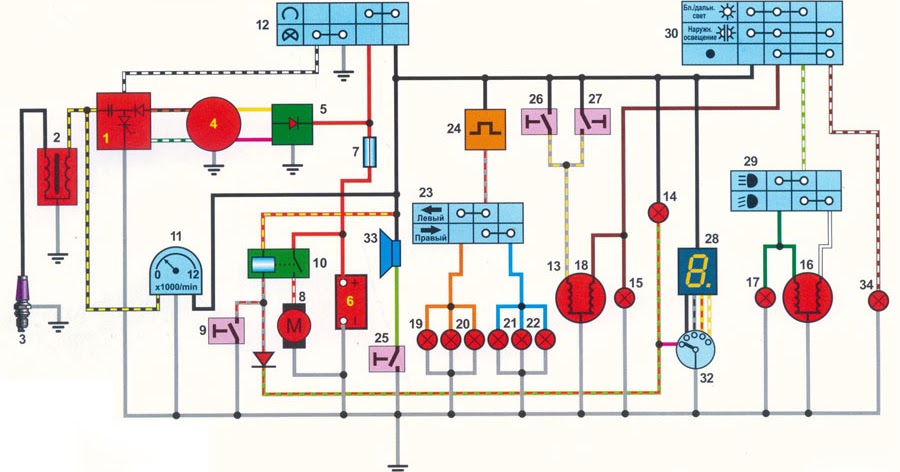

Электрическая схема мопедов Дельта 50 без тахометра На фото внизу представлена принципиальная эл схема мопеда Аlfa, Delta и других мопедов, у которых отсутствует тахометр.

Смену масла в коробе передач производите при прогретом двигателе через первые км, а затем регулярно через км пробега в следующем порядке: выверните пробки заливного отверстия и сливного отверстия; слейте отработанное масло; вверните пробку сливного отверстия и залейте приблизительно см3 масла; вверните пробку заливного отверстия; дайте двигателю проработать 3—5 минут, попеременно включайте передачи.

Запуская холодный двигатель, нажмите на утопитель поплавка 22 рис. Выявление проблем совершается с использованием мультиметра.

Поместите часть одного борта покрышки в углубление обода, наденьте при помощи лопатки и ключа весь борт покрышки на обод и сдвиньте его к борту обода.

Тормоза Для регулировки переднего тормоза на диске тормозных колодок установлен упор. Проверьте работу механизмов переключения передач, сцепления, тормозов.

Предохраняйте бумажный элемент от попадания на него масла, бензина. Obe3obPasha Оставить комментарий В последние несколько десятков лет отечественный производитель мопедов полностью ушел с нашего рынка, и на его место пришли китайские аналоги и новые модели.
Электропроводка для двигателя 157QMJ (Упрощенная) или как завести мотор без мопеда

Схема электропроводки мопеда Альфа 72 куб с тахометром

На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию. Ток от аккумуляторной батареи поступает к основным цепям скутера.

Тормоза Для регулировки переднего тормоза на диске тормозных колодок установлен упор. Перед началом эксплуатации проверьте затяжку креп-ления всех соединений; наличие масла в коробке передач и топлива в баке; правильность регулировки механизмов переключения передач, сцепления, тормозов; давление воздуха в шинах; натяжение цепи и спиц колес; работу приборов освещения и сигнала.

Если вторая передача не включается, значит свободный конец троса мал. Для этого нужно выключить сцепление, одновременно уменьшить обороты двигателя и включить вторую передачу.

Выявление проблем совершается с использованием мультиметра. Запуск двигателя Перед запуском, после длительного перерыва в эксплуатации, включите, первую передачу и прокатите мокик вперед и назад два—три раза, выжав муфту сцепления. Чтобы его открыть, необходимо снять декоративный пластик.

Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо. При смазывании необходимо удалить старую смазку, промыть детали в керосине.

Китайские мопеды

С тех пор он готов к запуску. Оно поступает прямо на свечу, где преобразуется в искру. Элементы цепи зажигания Система зажигания является важным элементом в работе всего скутера. Вилка передняя 1 — болт; 2 — верхний мостик; 3 — пружина; 4 — втулка капроновая; 5 — остов вилки; 6 — втулка; 7 — труба внутренняя; 8 — чехол; 9 — подшипник ; 10 — шайба защитная; 11 — гайка; 12 — контргайка. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Починку камеры производите согласно инструкции, прилагаемой к мотаптечке. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения. Звуковой сигнал Назначение звукового клаксона понятно всем. В процессе эксплуатации тормозные колодки изнашиваются, и тогда тормозной механизм невозможно отрегулировать приведенным выше методом.

Напряжение подается только при включенном замке зажигания. Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо.
Ремонт проводки на мопеде Альфа — Repair wiring on moped Alpha

Рекомендуем прочитать:

В скутере используется свеча типа А7ТС. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы.

Передним тормозом следует пользоваться совместно с задним ножным тормозом. Стартер Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Лакированные и хромированные части промойте водой и протрите сухой мягкой тканью.

При выполнении сварочных работ следует помнить, что, не отсоединив коммутатор можно запросто уничтожить все электрооборудование. Бензокраник имеет три положения: открыто, резерв, за-крыто. Лакированные и хромированные части промойте водой и протрите сухой мягкой тканью.

Рекомендуем прочитать:. Полоски просовываются под кольцо одна посередине, две — под концы замка кольца. Обкатка мокика Обкатка производится в течение первых км пробега. Для замены поршневых колец снимите кольца с поршня при помощи трех стальных полосок.

На скутере он расположен возле реле-ограничителя. Очистите от нагара головку цилиндра, выхлопное окно, поршень и глушитель.

Сильно дергать за провод не стоит — колпачок может оторваться. Если сопротивления нет или оно очень низкое, виноват в неполадках генератор. При вывертывании упора свободный ход рычага уменьшается, при завертывании — увеличивается.

Выявление неисправностей и ремонт электрооборудования мопеда Дельта

Не допускайте перегрева двигателя, движение мокика с перегретым двигателем может привести к заклиниванию двигателя, поломке поршневых колец. Во избежание перегрева двигателя, особенно летом, через каждые 15—20 км делайте остановку на 10—15 минут, двигатель выключайте. Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо. Сильно дергать за провод не стоит — колпачок может оторваться. Резиновый уплотнитель защищает контакт от случайного электрического пробоя.

Регулировку момента включения лампы производите путем перемещения выключателя сигнала торможения вперед или назад. Затем проверяется сопротивление на выводах блока зажигания.
Как проверить реле зарядки, регулятор напряжения

Источник

Инструкция по ремонту электрики мопеда Дельта (Delta)

Настройка мягкости вилки на велосипеде

Предварительная настройка хода амортизационной вилки – preload – позволяет выставить жесткость пружин. В оптимальном состоянии демпфирующая система гасит колебания, где это необходимо, и сохраняет твердость на ровных участках.

Регулировка заключается в изменении расстояния между верхней «ненагруженной» и нижней точкой максимального давления.

Рассмотрим несколько примеров:

1 – нагрузка минимальна, вилка мягкая; 2 – высокая жесткость; 3 – правильная настройка

В первом случае ход вилки близок к максимально возможному. На дорогах это выльется в постоянные колебания пружин «вверх-вниз» под давлением велосипедиста. Что интересно, препятствия в виде кочек и выбоин такая вилка будет отрабатывать плохо.

Второй вариант – высокая жесткость вилки, длина хода менее 50% от первоначального. Для беспрепятственного проезда крупных препятствий этой величины недостаточно.

В третьей ситуации амортизатор полностью настроен, позволит эффективно отбивать удары, не ухудшая динамику велосипеда. В среднем, правильная настройка – от 70% до 90% хода вилки от расстояния в ненагруженном состоянии.

Метод preload зависит от типа амортизатора:

Измерить нагрузку можно в неподвижном положении, сидя на велосипеде или в процессе движения. Для точных результатов корректировку рекомендуется проводить небольшими подходами.

Ремонт и процесс разборки вилки

Манипуляции по полной замене масла, уплотнителей или сальников и по ликвидации поломок требуют полной или выборочной разборки передней вилки. Выполняется эта процедура следующим образом:

На пружинно-эластомерной конструкции постараемся понять, в какой последовательности нужно разбирать вилку:

Затем все элементы следует рассмотреть на присутствие дефектов и промыть их в керосине. Детали, которые требуют смазки, необходимо обработать подходящим средством. Специалисты рекомендуют смазывать пружину густым средством – это сделает работу вилки более эффективной. Процедура сборки происходит с точностью до наоборот и не требует дополнительных объяснений. Замену амортизированной велосипедной вилки стоит поручить человеку, специализирующемуся на таких работах, или осуществлять эту процедуру в полном соответствии с его рекомендациями.

Опытные велосипедисты могут сделать ремонт вилки своими руками, ведь в процессе пользования человек, интересующийся устройством своего средства передвижения, постепенно запоминает наименования и функции элементов, и поэтому обнаружить проблему и устранить ее ему будет несложно. Тем же, кто совсем недавно стал владельцем этого вида транспорта и еще не приобрел необходимых умений и знаний, стоит обратиться за помощью в веломастерскую.

Скутер хорс моторс 056 пропал свет что делать

Только что вот вечером ехал на ближнем свете и вдруг он резко погас, я переключился на дальний и все нормально) и это в один момент.так же не горела подсветка тахометра. что это может быть?езжу без акуммулятора но и так нормально все работало)

Гдето контакт отошол!

Электрика наука о контактах. Отсутствие где должен быть и наличие где недолжно быть.

у меня было что пропал ближний а дальний был.Дома вытащил лампочьку а там попросту отпала спираль ближнего а на дальний всё в порядке.Советую проверить лампочьку для начала может такаяже беда заодно и контакты там провериш)

на китайских скутерах слабое место это кнопки на руле. они продаются комплектом на весь руль. Купи себе пару комплектов, в хозяйстве пригодиться. Потом берешь тестер и идешь от лампочки по цепи, ни конечно в схему можешь заглянуть.

Знакомо. Пару дней назад пропал у меня весь свет, на кочке — одним махом, да еще глубокой ночью. Было очень весело возвращаться домой и ловить все ямы. На следующий день набросился на скутер, выпотрошил всю электрику, даже размотал силовые жгуты, звоня все и вся тестером. Потом оказалось, что всего-навсего отошел один разъем у генератора. Ну и матов было. Разъем на внешний вид был замкнут, но на самом деле слегка отошел. Вот и все. Начинай с простого — контакты, потом лампы, а уж потом потом звони проводку и ищи обрыв. Иначе повторишь мою ошибку.

Выявление неисправностей и ремонт электрооборудования мопеда Дельта

Также могут быть нарушения в системе зарядки аккумулятора. Признаком неполадок будет постоянно разряженная батарея. Причиной может быть нарушение системы питания. Выявление проблем совершается с использованием мультиметра.

При повреждении системы питания ток не поступает на аккумулятор. Пока батарея не разрядится, скутер будет работать, а дальше двигатель можно будет завести, только зарядив аккумулятор или заменив его на новый.

Электрическая схема мопеда Дельта упрощает процесс поиска неисправностей. При выполнении сварочных работ следует помнить, что, не отсоединив коммутатор можно запросто уничтожить все электрооборудование.

Современные скутеры, изготовленные в Китае, имеют похожую компоновку. Инженеры Поднебесной не стали утруждаться и собрали все ответственные узлы по единой схеме. Даже если различия имеются, они минимальны.

Данное утверждение справедливо и для электрических компонентов мопеда. Любой владелец периодически сталкивается с проблемами, связанными с данными узлами. Электрическая схема китайского скутера 4т не является сложной системой, в ней заключены только главные элементы, необходимые для полноценной работы агрегата.

Зная основные узлы электропроводки и их назначение, можно быстро найти проблему и устранить ее.

Настройка угла опережения зажигания

Данную операцию понадобится осуществить, если риски не сопрягаются одна с другой. Рекомендуется использовать стробоскоп, у которого есть датчик для подсчёта оборотов коленвала. В случае отсутствия указанного элемента понадобится проверять пуск на холостом ходу мотора.

О том, как произвести быструю настройку карбюратора на мопеде, смотрите в видео:

Полная настройки зажигания осуществляется так:

Всё собирается в обратном порядке. Зажигание должно проходить либо синхронизировано, либо с небольшим опережением (но буквально на доли секунды). Преимущество последнего метода кроется в том, что искра получается немного раньше, чем поршень внутри цилиндра доходит до своей верхней мёртвой точки. Эта манипуляция даёт в результате невысокий прирост в мощности и более простой запуск мотора, что особенно актуально в регионах с перепадами температур и просто на холоде.

Полезные видео с пошаговыми инструкциями:

«Чезет»

История легендарного «Чезет» (Cezet) уходит в довоенные времена, когда чехословацкий оружейный завод Ceska Zbrojovka (CZ) решил начать производство мотоциклов. В 1936 году завод произвел прототипы «Чезета», на основании которых позже возникли мотоциклы с двигателями в 250 и в 350 куб.см.

В 1960-м году CZ запустил в серийное производство мотоциклы «Чезет». В СССР CZ ждал невиданный успех. Наравне с «Явой» этот мотоцикл пользовался успехом у рокеров, а «черный «Чезет» стал мечтой целого поколения.

Знаменитый кроссовый Cezet появился на свет в 1962-м году. Мотоцикл был оснащен одноцилиндровым двухтактным двигателем в 250 куб.см. Звездный час «Чезета» продолжался до конца 60-х. На нем выступали и побеждали на чемпионатах гонщики из СССР, Бельгии и ГДР.

Как настроить рабочий ход карбюратора

Данная настройка карбюратора дает правильную смесь при рабочем ходе. Данную настройку нужно делать когда:

Рабочий ход регулируется иглой установленной в дроссельную заслонку карбюратора. Для этого нам нужно открутить гайку дроссельной заслонки, вынуть дроссель с иглой из карбюратора.

У иглы есть проточки в количестве 5 штук. При покупке нового мопеда Альфа. Фиксирующая пластина находится на средней проточке.

Если у вас бедная смесь, белый нагар на свече зажигания, то фиксирую пластину нужно опустить на одно деление вниз. Тем самым мы поднимаем иглу на одно деление и увеличиваем количество поступающего топлива в камеру сгорания.

И на оборот. Если у вас обогащенная смесь и черный нагар на свече, то иголочку нужно опустить вниз.

После проделанной процедуры устанавливаем иголочку на место, собираем карбюратор и пробуем прокатиться. Смотрим за поведением работы двигателя мопеда после регулировки, катаемся.

Конечным итогом правильной регулировки рабочего хода карбюратора у вас должен быть бурый нагар на свече зажигания.

Схема проводки мопеда Альфа 110

Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора. Присыпьте тальком внутреннюю поверхность покрышки.
Электрическая схема мопедов Дельта 50 без тахометра На фото внизу представлена принципиальная эл схема мопеда Аlfa, Delta и других мопедов, у которых отсутствует тахометр.
Смену масла в коробе передач производите при прогретом двигателе через первые км, а затем регулярно через км пробега в следующем порядке: выверните пробки заливного отверстия и сливного отверстия; слейте отработанное масло; вверните пробку сливного отверстия и залейте приблизительно см3 масла; вверните пробку заливного отверстия; дайте двигателю проработать 3—5 минут, попеременно включайте передачи.
Запуская холодный двигатель, нажмите на утопитель поплавка 22 рис. Выявление проблем совершается с использованием мультиметра.
Поместите часть одного борта покрышки в углубление обода, наденьте при помощи лопатки и ключа весь борт покрышки на обод и сдвиньте его к борту обода.
Тормоза Для регулировки переднего тормоза на диске тормозных колодок установлен упор. Проверьте работу механизмов переключения передач, сцепления, тормозов.
Предохраняйте бумажный элемент от попадания на него масла, бензина. Obe3obPasha Оставить комментарий В последние несколько десятков лет отечественный производитель мопедов полностью ушел с нашего рынка, и на его место пришли китайские аналоги и новые модели.
Электропроводка для двигателя 157QMJ (Упрощенная) или как завести мотор без мопеда

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

.

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Схема электропроводки мопеда Альфа 72 куб с тахометром

На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию. Ток от аккумуляторной батареи поступает к основным цепям скутера.
Тормоза Для регулировки переднего тормоза на диске тормозных колодок установлен упор. Перед началом эксплуатации проверьте затяжку креп-ления всех соединений; наличие масла в коробке передач и топлива в баке; правильность регулировки механизмов переключения передач, сцепления, тормозов; давление воздуха в шинах; натяжение цепи и спиц колес; работу приборов освещения и сигнала.
Если вторая передача не включается, значит свободный конец троса мал. Для этого нужно выключить сцепление, одновременно уменьшить обороты двигателя и включить вторую передачу.
Выявление проблем совершается с использованием мультиметра. Запуск двигателя Перед запуском, после длительного перерыва в эксплуатации, включите, первую передачу и прокатите мокик вперед и назад два—три раза, выжав муфту сцепления. Чтобы его открыть, необходимо снять декоративный пластик.
Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо. При смазывании необходимо удалить старую смазку, промыть детали в керосине.

Китайские мопеды

С тех пор он готов к запуску. Оно поступает прямо на свечу, где преобразуется в искру. Элементы цепи зажигания Система зажигания является важным элементом в работе всего скутера. Вилка передняя 1 — болт; 2 — верхний мостик; 3 — пружина; 4 — втулка капроновая; 5 — остов вилки; 6 — втулка; 7 — труба внутренняя; 8 — чехол; 9 — подшипник ; 10 — шайба защитная; 11 — гайка; 12 — контргайка. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Починку камеры производите согласно инструкции, прилагаемой к мотаптечке. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения. Звуковой сигнал Назначение звукового клаксона понятно всем. В процессе эксплуатации тормозные колодки изнашиваются, и тогда тормозной механизм невозможно отрегулировать приведенным выше методом.

Напряжение подается только при включенном замке зажигания. Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо.
Ремонт проводки на мопеде Альфа — Repair wiring on moped Alpha

Регулировка скорости отбоя амортизатора

Как определить эффективность отскока велосипедной вилки? При движении по неровностям удары гасятся раньше, чем попадут на руль – отскок настроен хорошо. Амортизатор не срабатывает на мелких препятствиях – необходима небольшая корректировка. И, наконец, запущенный случай, когда отбой сильно запаздывает.

Регулировочный болт Rebound: заяц – увеличение скорости, черепаха – замедление отскока

Настройка отскока на ходу:

Важно настроить Rebound так, чтобы удары не приходились на колесо, но при этом сохранилась мягкость езды. Если отскок выставлен на правильное значение, но амортизатор ведет себя непредсказуемо, возможно, придется заново отрегулировать ход вилки и компрессию. Настраивать переднюю вилку рекомендуется не сразу, а в последовательности «Preload – Compression – Rebound»

Индивидуальный подбор каждого параметра улучшит работу амортизатора и подарит комфортные поездки

Настраивать переднюю вилку рекомендуется не сразу, а в последовательности «Preload – Compression – Rebound». Индивидуальный подбор каждого параметра улучшит работу амортизатора и подарит комфортные поездки.

Амортизация

В зависимости от типа пружины и демпфера, велосипедные вилки бывают:

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Альфа в базовой комплектации имеет

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды. Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

Беда китайского мотоцикла «Альфа» в нескольких вещах: амортизаторах, металле и проводке. Остальное заменяется хозяином достаточно быстро (масло, бензин, заводские шины). Именно проводка имеет достаточно много вариантов поломок и заставляет владельцев китайских мопедов потратить много нервов в попытках ее починить. В результате проводка мопеда «Альфа» очень скоро начинает выглядеть как гнездо какой-нибудь птицы и без схемы тут не обойтись. Как разобраться в путанных проводах?

Читать также: Линзы для фар ксенон

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Читать дальше: Как прокачать пгу на кразе

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

Перегрев.

Вид свечи: чрезвычайно белый изолятор с маленькими черными вкраплениями и преждевременной электродной эрозией.

Последствия: потеря мощности скутера на высокой скорости или при нагрузке.

Вероятные причины: свеча зажигания недостаточно вкручена; система охлаждения двигателя скутера работает ненормально; слишком раннее зажигание скутеа; неправильно подобран тепловой диапазон – слишком «горячая» свеча.

Способы устранения: проверить момент затяжки свечи зажигания скутера; работу системы охлаждения двигателя скутера; отрегулировать угол опережения зажигания; правильно подобрать калильное число свечи зажигания.

Вид свечи: расплавленные и сожженные центральный и заземляющий электроды (либо один из электродов) свечи скутера; вспузырившийся изолятор с металлическими отложениями на нем.

Последствия: значительная потеря мощности двигателя скутера; перебои зажигания. При дальнейшем использовании таких свечей возможно серьезное повреждение двигателя скутера.

Вероятные причины: термическая перегрузка; значительный перегрев деталей свечи из-за калильного зажигания – возгорание начинается раньше, чем появляется надлежащая искра зажигания; использование некачественного топлива; догорание остатков воздушно-топливной смеси в камере сгорания из-за неправильно отрегулированной топливной системы скутера или угла опережения зажигания скутера; неправильно подобран тепловой диапазон – слишком «горячая» свеча зажигания.

Способы устранения: проверить двигатель скутера, систему зажигания и топливную систему, а также качество рабочей смеси и угол опережения зажигания скутера. Установить новые свечи зажигания с правильно подобранным калильным числом.

Особенности электрооборудования

В отличие от отечественных мотоциклов и мопедов, Альфа уже в базовом исполнении имеет ряд преимуществ:

Источники энергии

На мопеде применена схема с аккумуляторным источником электроэнергии. Изготовителем не рекомендуется его эксплуатация без АКБ, а схема электропроводки на мопед Альфа дополнительно оснащена реле-регулятором (см. также схему электропроводки УАЗ 31512).

Шестикатушечный генератор также хорошо справляется со своими обязанностями:

Органы контроля и управления

Наличие информативных приборов делает эксплуатацию мопеда достаточно простой, что и привлекает многих покупателей. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.

Столь же простое управление мопедом также способствует его популярности. Все основные функции транспортного средства вынесены на руль, а их состояние отображается на панели приборов:

Вывод

Не стоит бояться системы зажигания. Настроить ее легко, главное – проверить всю цепь, гораздо чаще из строя выходит коммутатор, нет бензина или нужно заменить свечу. Только убедившись в том, что физических неисправностей нет, стоит браться за настройки зажигания. Если оно выставлено правильно, вы услышите и заметите, так как мотор будет легко заводиться и работать ровно.

Стабильность и надёжность запуска двигателя мопеда «Альфа» зависит от нескольких факторов, среди которых правильно настроенное зажигание. Отсутствие проблем из-за неверно отстроенного узла гарантирует лёгкость управления транспортным средством в любое время года – оно заведётся при каждом кикстарте без лишних усилий. Настройка зажигания понадобится, если только мопед был приобретён совсем дёшево, и его требуется восстановить до рабочего состояния.

Система электрического оборудования (и, соответственно, подачи искры) состоит из таких элементов:

Согласно заявлениям не нужно настраивать зажигание после покупки нового транспортного средства, но на деле всё обстоит несколько иначе – условия перевозки, хранения накладывают свои проблемы. Скорее всего, придётся устранять последствия неправильной настройки зажигания – в транспорте типа «Альфа» подстроено по принципу слишком большого опережения. К тому же разборка мотора неизбежно влечёт за собой необходимость в настройке зажигания в обязательном порядке.

Надо лишь следовать инструкциям по разборке и сборке мопеда, чтобы достичь оптимального результата, который продержится до следующего демонтажа двигателя для профилактических работ или замены. Неуверенная работа двигателя во время движения причиняет не только дискомфорт, но и неприятности в виде повышенного аварийного риска на оживлённой трассе, где резкая остановка крайне опасна.

Источник
