можно ли варить ресивер компрессора
Можно ли заварить ресивер компрессора
Помогите советом по подготовке к сварке ресивера.
Необходимо отремонтировать и усоврешенствовать ресивер от компрессора. Конструкция его замкнутая, и доступа в полость, кроме выходов под фитинг, нет. Будет использоваться по своему назначению, но требования к чистоте воздуха бедет гораздо выше. Так как его полость была загрязнена закоксованным компрессорным маслом предпринималась попытка отмыть его бензином, что в общем-то сильного эффекта не возымело. К тому же теперь он загрязнен еще и бензином. Спиртом его мыть получается очень накладно, да и малоэффективно. Подскажите пожалуйста:
1. Каким образом удалить закоксованное масло со стенок полости ресивера?
2. Чем эффективнее всего удалить ржавчину из внутренней полости? Желательно до металлического блеска.
3. Чем покрыть внутреннюю полость ресивера, с условием, чтобы покрытие было антикоррозийным, влагостойким, не выделяло токсичных веществ, и было доступным в приобретении?
Со сваркой проблем нет. Понятно что нежно избавиться от следов бензина и т. п.
Вопросов много, а полезных ответов в интернете я не нашел, поэтому обращаюсь к вам за помощью.
Заранее благодарю за помощь.
Ресивер для компрессора.
Попробуйте эпоксидку залить с наполнителем из алюминиевой пудры.
Интересно, а пластиковые 3-х литровые бутылки сколько атм. держат?
Про технологию сварки ничего сказать не могу.
Возникает вопрос — зачем ради 2-3х атмосфер варить ресивер?
Для ресивера на такое даваление вполне подошло бы запасное колесо от легковушки.
Для бОльшего ресивера — колесо от грузовика.
В центре компрессор по периметру ресивер и перекатывать можно
Если все хочется задействовать трубу, то может посмотреть в сторону резиновых мембран от расширительных баков? А может отрезать кусок автомобильной камеры с ниппелем, заглушить с двух сторон и запихнуть в трубу?
2Жeка Болгаркой желательно вычистить весь наплавленный металл (там где травит) и еще раз проварить. Максимально возможным током. На крайний случай, зачеканить, но до конца травить не перестанет. На счёт мастики и пр., не знаю, не слышал про это.
Сегодня попробую переварить одну заглушку по новой (всмысле новую заглушку на новое место).
Отличный ресивер получается из старого газового баллона.
Дырки можно мыльной водой обнаружить — промажьте ей шов, на дырках будут пузыри.
Можно попробовать залить внутрь АНТИПРОКОЛ, накачать ресивер, и немного его покатать-покачать, чтобы жидкость попала на все швы. Остатки потом слить и просушить баллон в открытом состоянии.
2Жeка Герметичная сварка = обычная качественная сварка, никаких особых технологий. При 15атм и 2мм заглушках не боитесь получить этой самой заглушкой по какому-нибудь месту? Может проще на свалке или автобазе ресивер зиловский или камазовский найти?
ЗЫ В автомагазинах продают средство для устранения проколов, ниппель выкручиваешь и в колесо впрыскиваешь.
Жeка написал :
где щели были большие (3-4 мм).
Молотком тяжелым от души приложи, или кувалдочкой.
Зашприцевал около 200 гр жидкой полимерно-битумной мастики (разбавленной растворителем) прогрел дно гарелкой ( + ресивер был теплый, грел колорифером), и медленно покрутил его под углом 45гр. Остудил под давлением. Продул ресивер компрессором. Потом накачал 2.5 атм — не пропускает. Вообщем эксперемент вроде как удался. Остаеться надеяться что этого хватит на долго.
Чем лучше варить ресивер.
А почему именно серебром? Можно же латунью?
Хотя если честно о пайке я не думал.
У серебрянного припоя температура плавления ниже и растекается лучше.
А действительно ли ресивер тебе нужно запаять? Может резервуар?
а не судьба сделать пробки с резиновыми уплотениями и винтами аля м5, повышенной прочности по окружности (звезда мерса)
Аргон. РУЛЕЗ.
Как мне сказал мой сварщик. от газа прослабляется слишком широкий кусок металла.
Хотя зависит от толщины стенки резервуера.
В принципе, серебряный припой (для зуботехнических работ, типа Цитрина) дает достаточно прочный шов, к тому же и флюс применяется простой — бура или борная кислота, но пропаять большую площадь проблематично. Да и визуальный контроль шва практически невозможен, а там могут и пузырики образоваться.
Да смотрите, Петруха здесь съел не одну собаку. А в заглушке сделай внутреннюю выточку, что бы вставлялся как бы короткий отрезок трубки с дном. Тогда толщины сравняются на стыке.
Я тоже варю аргоном. При грамотной сварке, шов очень прочный, почти как основной металл. Газом — сильно долго греть, соответственно ненужный нагрев всего изделия.
По порядку — на резьбе не хочу т.к. все уже выточено под сварку.
Я тоже думал про аргон, но меня немного сбили с толку (сварщик), а выточки я сделал и заглушка вставляется в трубу на 8мм. так что с этим думаю все в порядке.
В общем в выходные поеду заварю аргоном и буду все собирать — если не где не ошибся то примерно через неделю расчитываю пострелять попробывать.
Результаты сообщу.
Делай паз, что бы расплав хорошо затекал, и хорошо прогревай стенки при сварке, остальное все херня. Аргон там нах не нужен, вари грязно, главное крепко — сошлифуешь потом.
Для таких операций переменки и болгарки хватает.
Величайшая пошлость «холодные» швы, все остальное — сварка.
Это я к тому, что электрод в паз не суй — будет бысторо плавиться сам электрод, а стенки прогрется не успеют — шов слабый будет, скорее даже, что негерметичный.
Линию ведешь медленно, часто касаясь то стенки то пробки, сдавай по линии сварки около 2мм на одно такое полное «качание», так что бы металл с обеих сторон паза был ярко-желтый, явно уходящий в белизну.
Круг до конца не заканчивай (начало шва уже остыло), оставь 7-10мм. Сбей всю окалину молотком и завари оставшееся отверстие.
Пробку и трубу делай из расчета, что 1..3мм отрежешь, но так, что бы оставшаяся после резки/шлифовки глубина шва была около 6-8мм, не меньше.
Если постоянкой, то на электрод давай минус, так медленнее течет электрод и лучше течет заготовка (благодаря разнице температур около 400 градусов, если ток верно отрегулирован).
Отверстия в пробках просверли заранее, а резьбу нарезай после сварки.
Если пробка предполагается выступающая с приступом, то оставь зазор до приступа 5мм и вари в нём. Заранее приготовь все так, что бы мог крутить трубу не прерывая шов.
Если выступающая без приступа (хотя я бы оставил небольшой, хотя бы для того, что бы при шлифовке не морочиться), то старайся полностью расплавить край трубы на 3..5мм и как бы размазать его по пробке, не забывай хорошо прогревать пробку — иначе труба с ней не сплавится.
Потом болгарку в тиски или ногой к полу (если не боишься и опыт есть), трубу в руки и шлифуешь.
В принципе, болгарка в 90% случаев заменяет фрезерный станок (за что является моим любимым инструментом 😊 ).
И не переживай за прочность. Хорошо заваренное место не порвет. Порвет что-угодно вокруг него, но не его — это точно. Даже больше скажу — заварить пробку доверил бы кому угодно, кто не поленится следовать этому посту в процессе сварки, даже новичку после 10 пробных швов.
Научиться варить крепко несложно, даже потолочные швы. Сложно научиться варить аккуратно 😛
Не надо делать сварные баллоны из амортизаторов. Если есть силы, то может лучше что-то другое? Мало ли что да как провариться:-(
Один хрен опрессовывать же будет — пусть попробует — «недорогой и сердитый» опыт. Я уверен в положительном результате (при должном старании).
Поэтому лучше пропаять серебром, при остывании,в отличии от сварки не остаётся напряжений, припой затекает в шов и пропаивается по гораздо большей площади контакта. При этом не нарушая структуру стали (если пайщик грамотный), хотя фирменные заварены полуавтоматом (конвеерные) и ничего, но опрессовавать надо по любому. Для углекислоты не менее 120ати.
Если шовного материала немного и не переусердствовать с нагревом — напряжения будут небольшие.
Делали уже вварные пробки, поищи в этом разделе. К тому же деталь некрупная, а шов длиный, остынет не быстро — напряжения будут меньше. Можно еще замедлить остывание, обмазав гипсом толсто.
Можно также закатать предварительно вставив ррезинки. Петруха свои ГП закатывает и ничего, работают.
Ничего я не закатываю, после сварки вся пробка светится, так что не знаю, какие там такие напряжения. Опрессовывал на 350. А рабочее 120 и ударные нагрузки.
Извини, Михаил, наверно с кем-то перепутал, кто-то писал, что фирменную сварку не трогает, а вскрывает сальник и закатывает по новой.
Все же нагрузки порядка 3-х тонн, закатка меня пугает.
Очень интересно, как не допустить попадания жидкой фазы в клапан. Был бы дюже признателен за схемы. С уважением
PCP
Очень интересно, как не допустить попадания жидкой фазы в клапан. Был бы дюже признателен за схемы. С уважением
Чем лучше варить ресивер.
Сообщение keks139 » 30 мар 2006, 00:38
Сообщение иваныч » 30 мар 2006, 07:26
Сообщение keks139 » 30 мар 2006, 07:48
Сообщение иваныч » 30 мар 2006, 08:01
Сообщение Rodger » 30 мар 2006, 09:39
Сообщение alex CB » 30 мар 2006, 10:30
Сообщение Petrucha » 30 мар 2006, 11:05
Сообщение AA* » 30 мар 2006, 19:18
Сообщение HealerPaul » 30 мар 2006, 20:28
Сообщение docalex » 30 мар 2006, 20:58
Сообщение IV » 30 мар 2006, 22:55
Сообщение keks139 » 31 мар 2006, 00:35
Сообщение Kitdze » 31 мар 2006, 01:04
Сообщение Demyan » 31 мар 2006, 11:30
Сообщение Kitdze » 31 мар 2006, 16:53
Сообщение иваныч » 31 мар 2006, 20:08
Сообщение Kitdze » 01 апр 2006, 00:20
Сообщение иваныч » 02 апр 2006, 18:32
Сообщение Petrucha » 02 апр 2006, 21:00
Сообщение иваныч » 02 апр 2006, 21:23
Сообщение Kitdze » 03 апр 2006, 00:07
Сообщение keks139 » 22 апр 2006, 01:27
Сообщение PCP » 25 апр 2006, 08:37
Сообщение ДЕСТРУКТОР » 25 апр 2006, 09:57
Сообщение keks139 » 26 апр 2006, 13:04

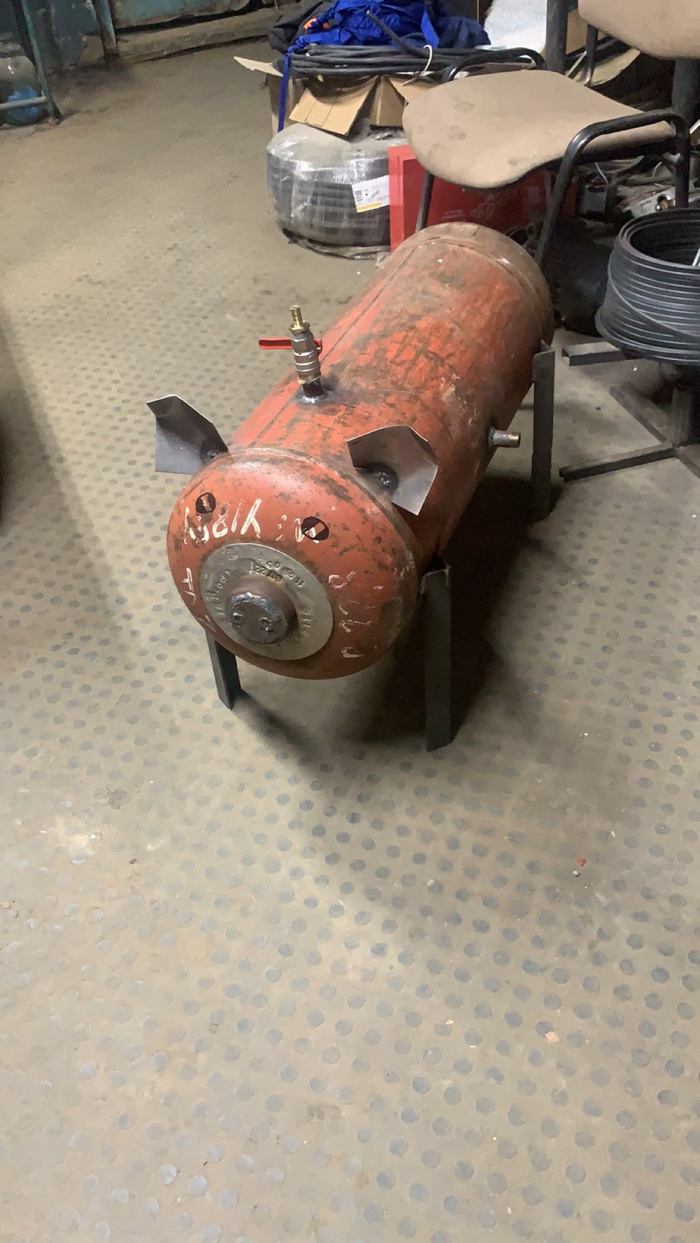

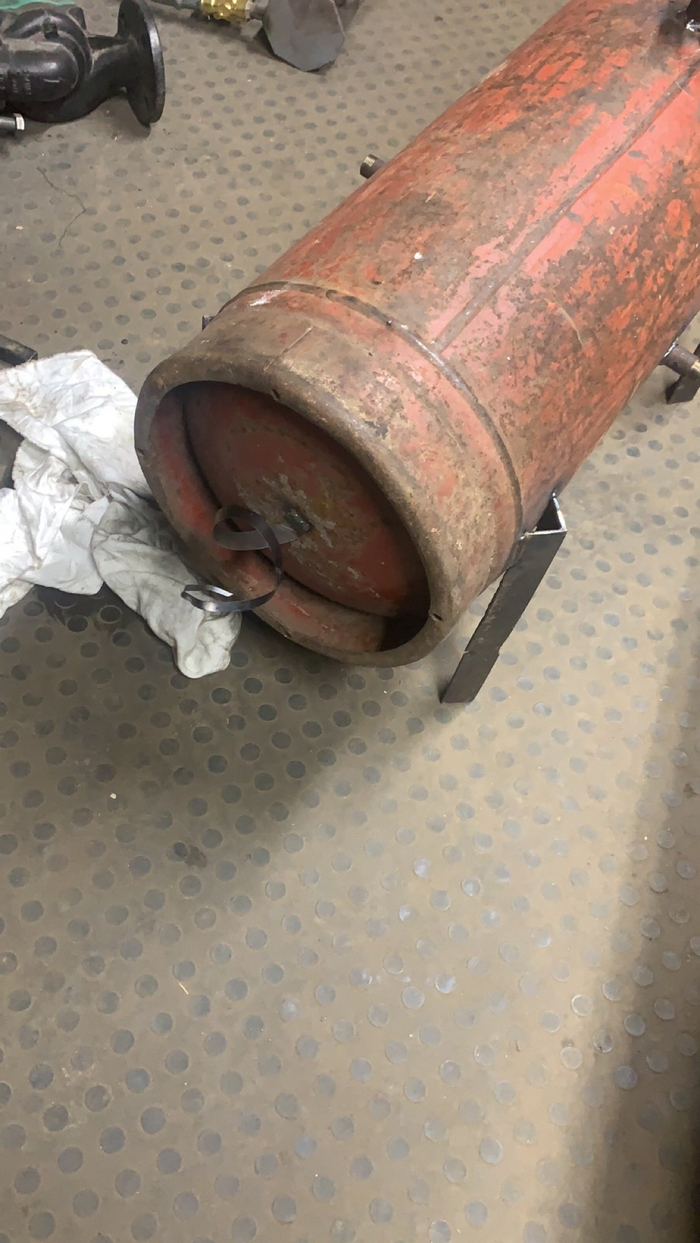

Попросил сварщика сварить ресивер для воздуха и вот что он изваял
Сварщик подложил вам свинью.
Писюн то есть?))) а то ваш ресвер конденсатом переполнится
А потом удивляются, что у нас нет своего Илона Маска. Вот же он, сварщиком томится! Дайте ему карбида, и эта свинья догонит и перегонит Теслу на пути к Марсу.
похоже что он не доволен оплатой:))))
Нахера вот это вот всё самоделко-инвалидное заборостроение!?
В любом грузовом гараже на заднем дворе есть списанные мазы-камазы со штатными ресиверами тормозной системы. У них и крепёжные хомуты есть, и штуцера с трубками, и клапан для слива конденсата. И самое главное – они гарантировано рассчитаны на рабочее давление воздуха не менее 10 атм.

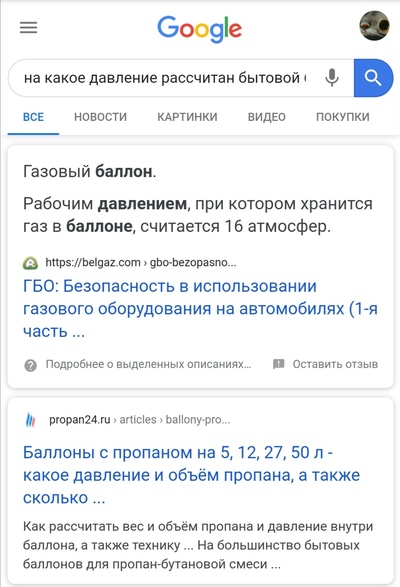

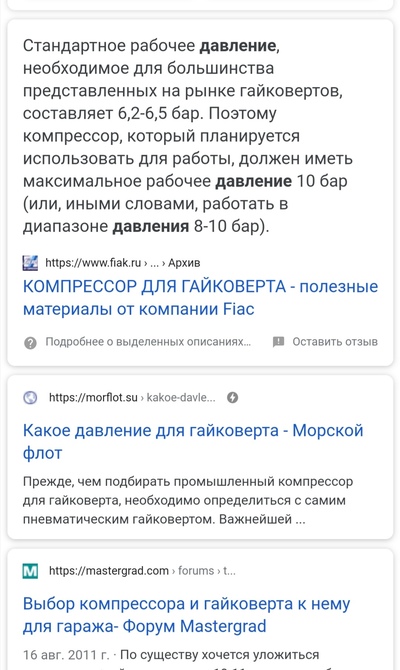

надеюсь, ресивер на 2-3 кило, не больше, а то идея так себе. впору концовку с танцующими гробовщиками делать.

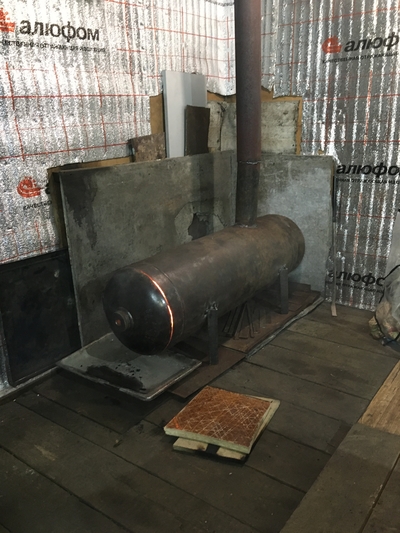

Сварил банную печь
