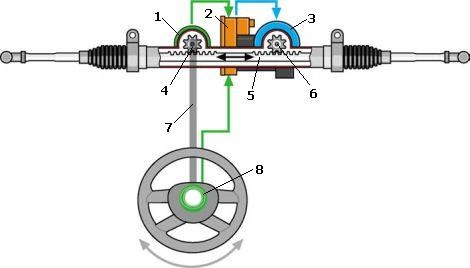

Основные элементы электромеханического усилителя рулевого управления автомобиля
Устройство и принцип работы электроусилителя рулевого управления
Электроусилитель рулевого управления (ЭУР), как и любой другой усилитель, призван уменьшить усилие, прилагаемое водителем при воздействии на рулевое колесо, тем самым повышая уровень комфорта и легкость управления автомобилем. Дополнительное усилие создается за счет электрического привода. Отсутствие гидравлических элементов в системе повышает ее надежность и создает дополнительные возможности для реализации таких функций, как автоматическая парковка. В настоящей статье разберем, какие еще особенности есть у ЭУР, узнаем его устройство и принцип работы.
Функции и назначение
Аббревиатура EPS (Electric Power Steering) переводится как “электрический усилитель руля”, который является альтернативой гидроусилителю. Главное предназначение ЭУР – снижение усилия, прилагаемого водителем на рулевое колесо в процессе управления автомобилем.
К основным преимуществам электроусилителя в сравнении с гидроусилителем можно отнести:
Разновидностью ЭУР является система адаптивного электроусилителя, работающая совместно с системой курсовой устойчивости. Она дает важные преимущества с точки зрения безопасности: корректирует углы поворота колес, повышая устойчивость автомобиля, а также компенсирует недостаточную или избыточную поворачиваемость автомобиля.
Преимущества устройства
Устройство ЭУР
Конструктивно ЭУР состоит из следующих элементов:
Электрический двигатель
Именно электромотор, который, как правило, представлен асинхронным электродвигателем, приводит в движение электроусилитель руля. При этом существует несколько схем установки электродвигателя:
В первом варианте конструкции электроусилитель встроен в рулевую колонку, и электрический двигатель осуществляет передачу крутящего момента на вал рулевого колеса посредством механической передачи.
Наиболее востребованным считается второй вариант, который называют электромеханическим усилителем рулевого управления (ЭМУР). Варианты его конструкции могут быть представлены в виде усилителя руля с двумя шестернями или усилителя руля с параллельным приводом.
В ЭУР с двумя шестернями передача крутящего момента осуществляется от рулевого колеса на рейку рулевого механизма одной шестерней; на другую шестерню момент передается при помощи электрического мотора.
В ЭУР с параллельным приводом электромотор передает усилие на рейку рулевого механизма за счет ременной передачи или передачи винт-шариковая гайка.
Система управления
Система управления ЭУР состоит из:
Помимо этих элементов система управления ЭУР использует информацию, поступающую от блока управления ABS (колесные датчики скорости) и от блока управления двигателем (датчик частоты вращения коленчатого вала двигателя).
ЭБУ обрабатывает сигналы датчиков, на основании которых дает команду начать работу исполнительному устройству, в роли которого как раз является электрический двигатель усилителя.
Принцип работы электроусилителя руля
Принцип работы электроусилителя руля следующий: при повороте водителем рулевого колеса происходит скручивание торсионного вала. Эту информацию блоку управления передает датчик крутящего момента. ЭБУ обрабатывает данные, соотносит их с показаниями других датчиков и вычисляет усилие, которое необходимо приложить, чтобы помочь водителю повернуть колеса. Электрический двигатель получает команду и воздействует на вал рулевой колонки либо на рулевую рейку.
Различают следующие режимы работы электроусилителя:
Преимущества и недостатки электроусилителя руля
К основным преимуществам ЭУР относятся:
К минусам устройства относятся:
Неисправность EPS
Если на панели приборов загорелась контрольная лампа (значок, на котором находится руль с восклицательным знаком), то это говорит о неисправности EPS. Появление ошибки говорит о том, что электроусилитель не проходит самодиагностику при включении зажигания. Причиной неисправности могут быть множество факторов, например выход из строя какого-нибудь из датчиков, входящих в систему управления EPS. Хотя управлять автомобилем можно и без электроусилителя, но делать этого не стоит. Лучше обратится к специалистам.
электроусилитель рулевого управления
🔧 Электроусилитель рулевого управления 🚗 🚘
Электроусилителем рулевого управления (обиходное название – элетроусилитель руля) называется конструктивный элемент рулевого управления автомобиля, в котором дополнительное усилие при повороте рулевого колеса создается с помощью электрического привода. В конструкции современного автомобиля электроусилитель рулевого управления постепенно заменяет гидроусилитель руля. К 2016 году каждый второй легковой автомобиль будет оснащен гидроусилителем руля.
☑ Основными преимуществами электроусилителя руля в сравнении с гидроусилителем рулевого управления являются:
• удобство регулирования характеристик рулевого управления;
• высокая информативность рулевого управления;
• высокая надежность в связи с отсутствием гидравлической системы;
• топливная экономичность, обусловленная экономным расходованием • энергии (снижение расхода топлива до 0,5 л. на 100 км).
Электроусилитель рулевого управления открыл широкие возможности для создания различных систем активной безопасности: курсовой устойчивости, автоматической парковки, аварийного рулевого управления, помощи движению по полосе.
☑ Различают две основных схемы компоновки электроусилителя рулевого управления:
• усилие электродвигателя передается на вал рулевого колеса;
• усилие электродвигателя передается на рейку рулевого механизма.
Наиболее востребован электроусилитель с приводом на рулевую рейку. Другое его название — электромеханический усилитель рулевого управления. Известными конструкциями такого усилителя являются усилитель руля с двумя шестернями и усилитель руля с параллельным приводом.
☑ Электромеханический усилитель рулевого управления состоит из электродвигателя, механической передачи и системы управления.
Электроусилитель руля объединен с рулевым механизмом в одном блоке. В конструкции усилителя используется, как правило, асинхронный электродвигатель.
Механическая передача обеспечивает передачу крутящего момента от электродвигателя к рейке рулевого механизма. В электроусилителе с двумя шестернями одна шестерня передает крутящий момент на рейку рулевого механизма от рулевого колеса, другая – от электродвигателя усилителя. Для этого на рейке предусмотрены два участка зубьев, один из которых служит приводом усилителя.
В электроусилителе с параллельным приводом усилие от электродвигателя передается на рейку рулевого механизма с помощью ременной передачи и специального шариковинтового механизма.
☑ Система управления электроусилителем руля включает входные датчики, электронный блок управления и исполнительное устройство.
К входным датчикам относятся датчик угла поворота рулевого колеса и датчик крутящего момента на рулевом колесе. Система управления электроусилителем руля также использует информацию, поступающую от блока управления ABS (датчик скорости автомобиля) и блока управления двигателем (датчик частоты коленчатого вала двигателя).
Электронный блок управления обрабатывает сигналы датчиков. В соответствии с заложенной программой вырабатывается соответствующее управляющее воздействие на исполнительное устройство – электродвигатель усилителя.
☑ Электроусилитель руля обеспечивает работу рулевого управления автомобиля в следующих режимах:
• поворот автомобиля в обычных условиях;
• поворот автомобиля на малой скорости;
• поворот автомобиля на большой скорости;
• активный возврат колес в среднее положение;
• поддержание среднего положения колес.
Поворот автомобиля осуществляется поворотом рулевого колеса. Крутящий момент от рулевого колеса передается через торсион на рулевой механизм. Закрутка торсиона измеряется датчиком крутящего момента, угол поворота рулевого колеса – датчиком угла поворота рулевого колеса. Информация от датчиков, а также информация о скорости автомобиля, частоте вращения коленчатого вала двигателя, передаются в электронный блок управления.
Блок управления рассчитывает необходимую величину крутящего момента электродвигателя усилителя и путем изменения величины силы тока обеспечивает ее на электродвигателе. Крутящий момент от электродвигателя передается на рейку рулевого механизма и далее, через рулевые тяги, на ведущие колеса.
Таким образом, поворот колес автомобиля осуществляется за счет объединения усилий, передаваемых от рулевого колеса и электродвигателя усилителя.
Поворот автомобиля на небольшой скорости обычно производится при парковке. Он характеризуется большими углами поворота рулевого колеса. Электронная система управления обеспечивает в данном случае максимальный крутящий момент электродвигателя, соответствующий значительному усилению рулевого управления (т.н. «легкий руль»).
При повороте на высокой скорости, напротив электронная система управления обеспечивает наименьший крутящий момент и минимальное усиление рулевого управления (т.н. «тяжелый руль»).
Система управления может увеличивать реактивное усили
Принцип работы и устройство электроусилителя рулевого управления в автомобиле
Появление электропривода в конструкции усилителей рулевого управления автомобилей было неизбежным. Гидравлика во многом хороша, но некоторые её недостатки были непреодолимы, да и развитие систем сильно тормозилось сложностями их сопряжения с лавинообразно внедряемыми цифровыми технологиями.
Всё решилось, как только появились недорогие, компактные и надёжные датчики, электродвигатели, электронные блоки цифрового управления с достаточной памятью для размещения быстродействующих алгоритмов обработки.
Для чего в машине электрический усилитель руля
Обеспечение удовлетворительного усилия на рулевом колесе – это только одна сторона задачи, с которой справляются усилители руля на разных принципах построения.
Существует несколько дополнительных функций, выполнение которых способен обеспечить именно ЭУР:
Электронный блок усилителя интегрируется в общую систему контроля над автомобилем, что обеспечивает взаимодействие с прочими узлами, регулирующими тяговое и тормозное усилия, получение сигналов от датчиков, не имеющих непосредственного отношения к рулению.
Как устроен ЭУР
Всё устройство подразделяется на электрическую и механическую части, связь между которыми производится через датчики и электромотор с редуктором.
В состав входят такие элементы:
Питание ЭУР получает от бортовой сети автомобиля, при отключении электроники из-за неисправности рулевой механизм продолжает работать, но уже без усиления.
Принцип работы
В исходном состоянии электродвигатель не работает, энергия не потребляется. Блок управления следит за сигналами датчиков и в случае обнаружения действий со стороны водителя начинает управлять электродвигателем.
Чем сильнее закручен торсионный датчик момента на рулевой колонке, тем большее усилие создаётся со стороны сервопривода, что компенсирует отдачу от рулевой трапеции на руки водителя. Отслеживается направление поворота, скорость действий водителя и угол отклонения управляемых колёс.
В режиме парковки, когда скорость мала, усиление должно быть максимальным, руль можно вращать с большой скоростью на значительные углы, не встречая сопротивления.
Однако с ростом скорости руль должен тяжелеть, с одной стороны предупреждая водителя о недопустимости резких движений, а с другой – обеспечивая важную обратную связь по усилию, позволяющую контролировать сцепление колёс с дорогой.
ЭУР должен отслеживать возврат колёс в нейтральное положение, не всегда возможный при большом трении в механизмах. Причём эта функция работает не постоянно, в парковочных режимах возврат и переменное усиление не требуются.
Наоборот, при взаимодействии с системой стабилизации энергичный самовозврат необходим для курсовой стабилизации автомобиля, даже если водитель потерял управление. Выполняются и упреждающие действия, подобные тому, как опытный водитель выводит машину из заносов и сносов.
При автономном управлении ЭУР становится исполнительным механизмом для функции отслеживания разметки, автоматического объезда препятствий и адаптивного круиз-контроля в поворотах. Через него могут передаваться предупреждающие сигналы в виде толчков и вибраций.
Типы конструкции
Сервопривод ЭУР может встраиваться в рулевую колонку или непосредственно в рулевой механизм. Первое решение используется на лёгких бюджетных автомобилях, а второе на более массивных или спортивных.
Непосредственная связь с рулевой рейкой обеспечивается отдельной винтовой, червячной или шестерёнчатой передачей, отдельно от пары шестерня-рейка рулевого вала.
Таким образом можно передавать значительное усилие и делать это максимально точно. Но и цена устройства возрастает.
Схема
Электросхема ЭУР включает в себя блок управления, разъём с фазовыми контактами электродвигателя, два разъёма датчиков момента и положения, кабель питания, соединённый с основным монтажным блоком автомобиля, интерфейсный разъём для связи с контроллерами прочих систем и приборной панели.
Входными сигналами выступают:
Выход блока работает непосредственно на фазовые обмотки двигателя, обычно асинхронного. Питание поступает по двум контактам, от замка зажигания и от клеммы аккумулятора, через установленный в монтажном блоке мощный предохранитель.
Отдельная стабилизированная цепь питания датчиков формируется в блоке управления.
Основные неисправности электроусилителя руля
Неполадки могут быть чисто механическими или электрическими. Блок управления при каждом включении проводит самодиагностику и при обнаружении отказов выдаёт сигнал на включение контрольной лампы, фиксируя один из многочисленных кодов ошибки, который можно считывать диагностическим прибором.
Для снижения вероятности полного отказа многие функции продублированы.
Наиболее частыми причинами неисправности могут стать:
Ремонт ЭУР требует квалифицированного вмешательства и вряд ли возможен своими силами.
Потребуется электронное оборудование и заводская технологическая документация, вопросы безопасности заставляют производителей максимально ограничивать возможность постороннего доступа.
Преимущества и недостатки устройства
Для бюджетных исполнений основным преимуществом выглядят низкая цена и малая масса электроусилителей.
Несмотря на принципиальную сложность, в массовом производстве электронные компоненты гораздо дешевле гидравлики, а электрические сервоприводы давно стали компактными, надёжными и мощными.
Однако, есть и недостатки:
Тем не менее, электропривод постепенно вытесняет гидравлику, хотя этот процесс идёт медленно, иногда вызывая появление гибридных электрогидравлических конструкций. Но будущее явно за ЭУР.
Что такое ЭУР: как устроен и работает рулевой усилитель
Электроусилитель рулевого управления (ЭУР) — устройство для уменьшения усилия, которое водитель должен прилагать на рулевое колесо для изменения положения управляемых колес. Данная система называется EPS (от англ. Electric Power Steering, электрический усилитель руля).
Наличие усилителя (гидроусилителя ГУР или электроусилителя ЭУР) позволяет:
При этом гидроусилитель руля долгое время являлся единственным вариантом, тогда как усилитель руля электро (ЭУР) появился на автомобилях сравнительно недавно. Хотя данное решение является более современным аналогом, у ЭУРа имеются как плюсы, так и минусы. Подробнее читайте в нашей статье.
Электроусилитель руля: преимущества
Данный тип усилителя основан на том, что усилие создает электрический привод. При этом следует отметить полное отсутствие гидравлики, что повышает общую надежность и срок службы системы. Благодаря ЭУРу можно реализовать функции автопилота, автоматической парковки и т.д.
В целом, установка электроусилителя руля позволяет получить более высокую точность и остроту рулевого управления.
Также современные типы ЭУР позволяют реализовать функции адаптивного электроусилителя руля. Такой усилитель тесно взаимодействует с другими системами (например, система курсовой устойчивости).
Электроусилитель не нуждается в дополнительном обслуживании, работает практически бесшумно. В случае поломки усилителя в полной мере сохраняется возможность управлять автомобилем. Также усилие на руле опционально может быть изменено в соответствии со скоростью движения и дорожными условиями. В результате улучшается обратная связь.
Устройство ЭУР и типы электроусилителей
Основным элементом в конструкции рулевого управления данного типа является электромотор. Сам усилитель фактически состоит из двух основных элементов:
В зависимости от типа, электрические усилители принято делить на ЭУР и ЭМУР. В случае с ЭУР, двигатель может стоять в рулевой колонке, тогда как ЭМУР предполагает интеграцию в рулевую рейку (рулевая рейка с электроусилителем).
Второй вариант является электромеханическим усилителем рулевого управления. Этот усилитель может отличаться по конструкции:
Конструкция с шестернями предполагает, что передача крутящего момента от рулевого колеса на рейку рулевого механизма осуществляется одной шестерней, тогда как на вторую шестерню момент передается от электрического мотора.
Если же ЭУР с параллельным приводом, тогда электродвигатель передает усилие на рейку рулевого механизма посредством ременной передачи или передачи через винт и шариковую гайку.
Система управления электроусилителя
Система управления ЭУР включает в себя следующие составные элементы:
Датчики определяют угол поворота руля, а также усилие (крутящий момент) на руле. Дополнительно система ЭУР получает информацию от блока ABS, системы курсовой устойчивости, ЭБУ двигателя. В результате электроусилитель также получает сигналы от датчика скорости, от датчика коленчатого вала и т.д.
Как работает элеткроусилитель рулевого управления
Чтобы понять, как работает электроусилитель руля, необходимо отдельно изучить принцип его работы. Во время поворота рулевого колеса осуществляется скручивание торсионного вала. Датчик крутящего момента посылает на блок управления сигнал, после чего ЭБУ обрабатывает информацию.
Затем блок управления анализирует от ряда других датчиков, поле чего блок определяет необходимое усилие для поворота колес с учетом различных условий движения.
Можно выделить следующие основные режимы:
При этом в каждом случае усилие, которое сформирует усилитель, будет разным. Например, если автомобиль стоит на месте, для легкого поворота колес необходимо приложить большое усилие.
Однако если во время езды с высокой скоростью приложить аналогичное усилие, руль окажется слишком «легким» и машина может попросту вылететь с дороги. Чтобы этого не произошло, ЭБУ усилителя откорректирует усилие электромотора и сделает руль более «тяжелым», что необходимо для комфортного и уверенного управления на высоких скоростях.
Недостатки ЭУР
Система электроусилителя наряду с преимуществами также имеет несколько существенных недостатков:
С учетом таких минусов на более дорогих современных авто достаточно часто вместо традиционного ГУР или ЭУР устанавливают электрогидроусилитель руля ЭГУР. Данное решение сочетает в себе основные преимущества гидравлики и электроники, позволяя значительно улучшить качество рулевого управления.
Что такое электро ГУР
Электрогидроусилитель руля — система, которая сочетает в себе некоторые преимущества гидроусилителя и элеткроусилителя, при этом лишена отдельных недостатков ГУР и ЭУР.
Фактически, электрогидроусилитель представляет собой ГУР, однако насос гидроусилителя в данном случае электрический. Это значит, что мощность двигателя не отнимается.
Из недостатков можно выделить традиционные минусы гидравлики (течи, необходимость замены масла ГУР, перегревы масла гидроусилителя), а также возможные проблемы с управляющей электроникой (сбои в работе электронасоса, проблемы с датчиками и т.д.). Также серьезным недостатком ЭГУР является стоимость такой системы и дополнительные сложности ее ремонта.
Электроусилитель руля (ЭУР)
Повальное внедрение электроники во все системы и узлы автомобиля не обошло и рулевое управление. Так появился электроусилитель руля (ЭУР), который существенно превосходит гидроусилитель по удобству и точности управления, безопасности и экономичности.
Блок-схема работы ЭУР Состав системы ЭУР Устройство датчика крутящего момента ЭУР Блок управления ЭУР
В состав системы входит электродвигатель, сервопривод, датчики крутящего момента и угла поворота руля, блок управления. Опционно может устанавливатья датчик скорости вращения руля. Электродвигатель — современный, бесщеточный. Конструкция сервопривода может быть различной, в зависимости от типа автомобиля (об этом ниже). Датчик крутящего момента — основной датчик системы. В разрез рулевого вала встраивается торсион. Элементы датчика устанавливаются на разных его концах. Принцип его работы может быть различным (например, магнитный или оптический).
При повороте рулевого колеса происходит закручивание торсиона. Чем больше усилие — тем больше закручивается торсион. По величине изменения взаимного положения частей датчика оценивается величина приложенного усилия. Угол поворота руля также измеряется соответствующим датчиком. Кроме этого, блок управления получает данные о скорости автомобиля от системы ABS и об оборотах двигателя от контроллера. На основании этих параметров ЭБУ рассчитывает значение необходимого вспомогательного усилия на руле и подает на электродвигатель питание нужной величины и полярности. Электродвигатель через сервопривод либо вращает рулевой вал, либо перемещает рейку.
Вариантов конструктивного исполнения узлов ЭУР существует множество. Для примера рассмотрим электроусилители, производимые одним из лидеров рынка компанией ZF под маркой Servolectric. В зависимости от типа автомобиля различаются и применяемые ЭУР. На субкомпактных и компактных легковых автомобилях усилители устанавливаются на рулевую колонку, на автомобилях среднего класса вспомогательное усилие передается на рейку с помощью дополнительной шестерни, а на внедорожниках и легких коммерческих машинах применяется так называемая «параллельноосевая» (paraxial) конструкция.
На легких автомобилях большое усилие от ЭУР не требуется, поэтому и электродвигатель, и сервопривод получаются настолько компактными, что легко умещаются под рулем в салоне автомобиля. Заодно там же размещаются и датчики. Таким образом, вся конструкция надежно защищена от пыли, грязи и высоких температур подкапотного пространства, что благоприятно сказывается на надежности.
На среднеразмерных автомобилях устанавливается ЭУР с двумя шестернями. Через одну шестерню на рейку передается усилие от руля, а через другую — вспомогательное усилие от электромотора.
ЭУР для внедорожников и вэнов Устройство параллельноосевого привода
Чтобы создать большое дополнительное усилие применяется ЭУР параллельноосевой конструкции. Для преобразования вращательного движения электродвигателя в линейное перемещение рулевой рейки используется зубчатоременной привод и механизм «винт — гайка на циркулирующих шариках». Гайка, вращаемая зубчатым ремнем, через шарики перемещает ось рейки. Шарики циркулируют по резьбе, возвращаясь через специальный канал в гайке.
При любом конструктивном исполнении в случае поломки водитель может продолжать безопасно управлять транспортным средством благодаря наличию механической связи между рулем и управляемыми колесами.
▪Возможности и премущества
Главными преимуществами электроусилителя по сравнению с гидроусилителем являются экономичность и надежность. ЭУР не отбирает мощность у двигателя, что позволяет экономить от 0,4 л до 0,8 л на 100 км в зависимости от режима движения. Это, в свою очередь, снижает выбросы углекислого газа от 10 до 20г/км. ЭУР вступает в работу только при вращении руля, при движении по прямой он не потребляет энергии. Конструктивно электроусилитель компактнее и легче гидроусилителя и не требует обслуживания. Работа электроусилителя отличается более низким уровнем шума. Стоимость ЭУРа ниже, однако его ремонт обойдется гораздо дороже, потому что при поломке вышедшие из строя узлы меняются целиком.
Электронная «сущность» ЭУР наделяет его широкими возможностями по настройке значения вспомогательного усилия в зависимости от условий движения и типа транспортного средства. Чем выше скорость — тем меньше усилие и «тяжелее» руль. При желании водитель может отключить ЭУР от датчика скорости кнопкой на панели приборов. В этом случае руль постоянно «легкий», что облегчает вождение в городских условиях. Одна и та же модель электроусилителя может быть легко программно перенастроена для разных моделей автомобилей. ЭУР обладает функциями автовозврата руля в «ноль» и автоматического удержания колес в среднем положении (например, при разном давлении в шинах).
Интеграция с другими электронными системами автомобиля позволяет использовать ЭУР для:
• Стабилизации автомобиля, например, при резком объезде неожиданно возникшего препятствия;
• Удержания автомобиля на полосе движения;
• Помощи при парковке.
