Переходник на видеорегистратор в машину
Подключение видеорегистратора к бортовой сети
У многих есть видеорегистраторы и они все идут в комплекте с адаптером в прикуриватель. Уверен, что никому не нравятся болтающиеся провода от прикуривателя до регистратора. Я не исключение.
В данной заметке хочу вкратце написать, что нужно сделать чтобы подключить видеорегистратор.
Можно вести провод от зажигания на самый верх, но это нужно снимать кучу накладок, да и зачем, когда у всех есть плафоны и почти на всех современных машинах происходит принудительное отключение бортовой сети через энное количество минут после того, как зажигание выключено (у некоторых без задержки).
Как именно подключать к плафону — описывать не буду, т.к. снимаются они по разному и с разных сторон приходит ток на них. Но обычно это делается достаточно легко, плюс уверен, что подробную инструкцию как снять плафон и где там какой провод в инете можно найти на любую машину.
Здесь же я хотел бы остановиться на другом, а именно на подключении регистратора. Регистраторы бывают либо на 12В, т.е. работающие при номинальном напряжении бортовой сети, либо на 5в (на самом деле не только на 5В, но принцип один).
Итак, для начала хочу сказать, что при подключении любого регистратора, даже на 12В малой кровью не обойтись. Т.к. напряжение в бортовой сети может гулять от 10В до 15В, то даже 12В регистратор лучше не подключать напрямую, а использовать стабилизатор напряжения. У нормальных видеорегистраторов он находится в самом адаптере в прикуриватель, то есть этот адаптер не просто пластмаска с парой проводов, поэтому разбираете адаптер, достаёте его и подключаете.
Теперь опишу конкретно мой пример подключения, а именно с видеорегистратором на 5В Датакам. Для начала, я облазил весь инет и понял, что купить то такой преобразователь напряжения 12В на 5В никаких проблем не составляет, но только в Китае! У нас это почему-то целая проблема. Из Китая ждать не хотелось, а в той же Москве я нашёл только один магазин которые продаёт подобные в розницу, дороже чем в Китае раза в полтора, но всё-равно совсем не дорого. Но доставки не было, а ехать из-за 400р на другой конец Москвы не хотелось и терять на это половину рабочего дня, тем более.
Хотя подключение китайского преобразователя наиболее удобно и аккуратно, т.к. они представляют из себя маленькие коробочки с четырьмя проводами, два из которых подключаются к плафону, а два потом на регистратор. Вот описание на русском одного из вариантов конвертера, которые продаются в Китае. #
В общем, я решил никуда не ездить и использовать преобразователь напряжения, который был встроен в адаптер в прикуриватель. Для этого берется адаптер, внимательно изучается на предмет как его безболезненно разобрать, в моём случае, нужно было отверточкой отколыпнуть крышечку в торце с USB портом (под наклейкой было видно место стыка, там отверточкой поддеваем и отколупываем), с другой стороны была круглая металлическая фиговинка, которая откручивалась, а после этого приложив небольшое усилие, адаптер разбирался пополам.
На фото ниже видно, что при этом получается.
Достаём содержимое, это элеметарно, тут главное не делать особо резких движений, чтобы не оторвать провода, который идут к регистратору, т.е. выход на 5В, чтобы уменьшить себе работу в будущем.
Теперь нужно отрезать бокорезами всё лишнее, а именно контакт-пружинку, заодно можно контакты-боковины, но их я отрезать не стал, т.к. они стали затем неким защитным каркасом. На маленькой платке видны места пайки контакта-пружинки и контакта-боковины, в эти места припаеваем провода, как видно ниже на фото.
Ну вот почти и всё. Обматываем изолентой почти всё, чтобы не коротнуло об металлические детали, но не рекомендую обматывать место где сама микросхемка, т.к. она очень греется и может оплавить изоленту. В моём случае получилось как на фото. Контакты боковины я обернул, плюс часть платы с USB портом, а дальше оборачивать изолентой смысла нет, т.к. никаких острых металлических частей, которые могли бы закоротить в районе плафонов нет, а при таком полуоткрытом виде всегда будет хорошая вентиляция для преобразователя напряжения.
Теперь подключаем провода к плафону, штекер вставляем в видеорегистратор и пользуемся.
Подключение видеорегистратора к бортовой сети
У многих есть видеорегистраторы и они все идут в комплекте с адаптером в прикуриватель. Уверен, что никому не нравятся болтающиеся провода от прикуривателя до регистратора. Я не исключение.
В данной заметке хочу вкратце написать, что нужно сделать чтобы подключить видеорегистратор.
Можно вести провод от зажигания на самый верх, но это нужно снимать кучу накладок, да и зачем, когда у всех есть плафоны и почти на всех современных машинах происходит принудительное отключение бортовой сети через энное количество минут после того, как зажигание выключено (у некоторых без задержки).
Как именно подключать к плафону — описывать не буду, т.к. снимаются они по разному и с разных сторон приходит ток на них. Но обычно это делается достаточно легко, плюс уверен, что подробную инструкцию как снять плафон и где там какой провод в инете можно найти на любую машину.
Здесь же я хотел бы остановиться на другом, а именно на подключении регистратора. Регистраторы бывают либо на 12В, т.е. работающие при номинальном напряжении бортовой сети, либо на 5в (на самом деле не только на 5В, но принцип один).
Итак, для начала хочу сказать, что при подключении любого регистратора, даже на 12В малой кровью не обойтись. Т.к. напряжение в бортовой сети может гулять от 10В до 15В, то даже 12В регистратор лучше не подключать напрямую, а использовать стабилизатор напряжения. У нормальных видеорегистраторов он находится в самом адаптере в прикуриватель, то есть этот адаптер не просто пластмаска с парой проводов, поэтому разбираете адаптер, достаёте его и подключаете.
Теперь опишу конкретно мой пример подключения, а именно с видеорегистратором на 5В Датакам. Для начала, я облазил весь инет и понял, что купить то такой преобразователь напряжения 12В на 5В никаких проблем не составляет, но только в Китае! У нас это почему-то целая проблема. Из Китая ждать не хотелось, а в той же Москве я нашёл только один магазин которые продаёт подобные в розницу, дороже чем в Китае раза в полтора, но всё-равно совсем не дорого. Но доставки не было, а ехать из-за 400р на другой конец Москвы не хотелось и терять на это половину рабочего дня, тем более.
Хотя подключение китайского преобразователя наиболее удобно и аккуратно, т.к. они представляют из себя маленькие коробочки с четырьмя проводами, два из которых подключаются к плафону, а два потом на регистратор. Вот описание на русском одного из вариантов конвертера, которые продаются в Китае. #
В общем, я решил никуда не ездить и использовать преобразователь напряжения, который был встроен в адаптер в прикуриватель. Для этого берется адаптер, внимательно изучается на предмет как его безболезненно разобрать, в моём случае, нужно было отверточкой отколыпнуть крышечку в торце с USB портом (под наклейкой было видно место стыка, там отверточкой поддеваем и отколупываем), с другой стороны была круглая металлическая фиговинка, которая откручивалась, а после этого приложив небольшое усилие, адаптер разбирался пополам.
На фото ниже видно, что при этом получается.
Достаём содержимое, это элеметарно, тут главное не делать особо резких движений, чтобы не оторвать провода, который идут к регистратору, т.е. выход на 5В, чтобы уменьшить себе работу в будущем.
Теперь нужно отрезать бокорезами всё лишнее, а именно контакт-пружинку, заодно можно контакты-боковины, но их я отрезать не стал, т.к. они стали затем неким защитным каркасом. На маленькой платке видны места пайки контакта-пружинки и контакта-боковины, в эти места припаеваем провода, как видно ниже на фото.
Ну вот почти и всё. Обматываем изолентой почти всё, чтобы не коротнуло об металлические детали, но не рекомендую обматывать место где сама микросхемка, т.к. она очень греется и может оплавить изоленту. В моём случае получилось как на фото. Контакты боковины я обернул, плюс часть платы с USB портом, а дальше оборачивать изолентой смысла нет, т.к. никаких острых металлических частей, которые могли бы закоротить в районе плафонов нет, а при таком полуоткрытом виде всегда будет хорошая вентиляция для преобразователя напряжения.
Теперь подключаем провода к плафону, штекер вставляем в видеорегистратор и пользуемся.
Крутецкий адаптер для подключения видеорегистратора
Купил я себе регик Xiaomi 70 Minutes, снимает классно за те деньги которые он стоит, обзоры про него можно посмотреть на ютюбе, езжу с ним уже месяц. Есть вай фай, ролики пишет по 1 мин. Очень удобно. Регик рекомендую.
Перечитав куча обзоров на драйве как подключать регик (как прокладывать провод и что, где паять) собрался с мыслями, что в выходные надо подключать его, так как надоел этот висячий провод перед глазами.И вот. О чудо. Я в интернете нахожу крутецкий адаптер для подключения регика вот на этом сайте адаптеры продают вот тут. Стоимость адаптера 500 Рос руб. Я подбил ещё 3 своих товарищей на эти адаптеры и мы заказали пересылку в Минск (пересылку разделили на 3). Продавец быстро отправил. Трек отслеживался. Брали 3 адаптера: на B6, спортъэйдж, и я на Шкоду. Забегая вперед, скажу что у всех 3-х адаптер «стал» без проблем. Адаптер запакованный выглядит вот так.

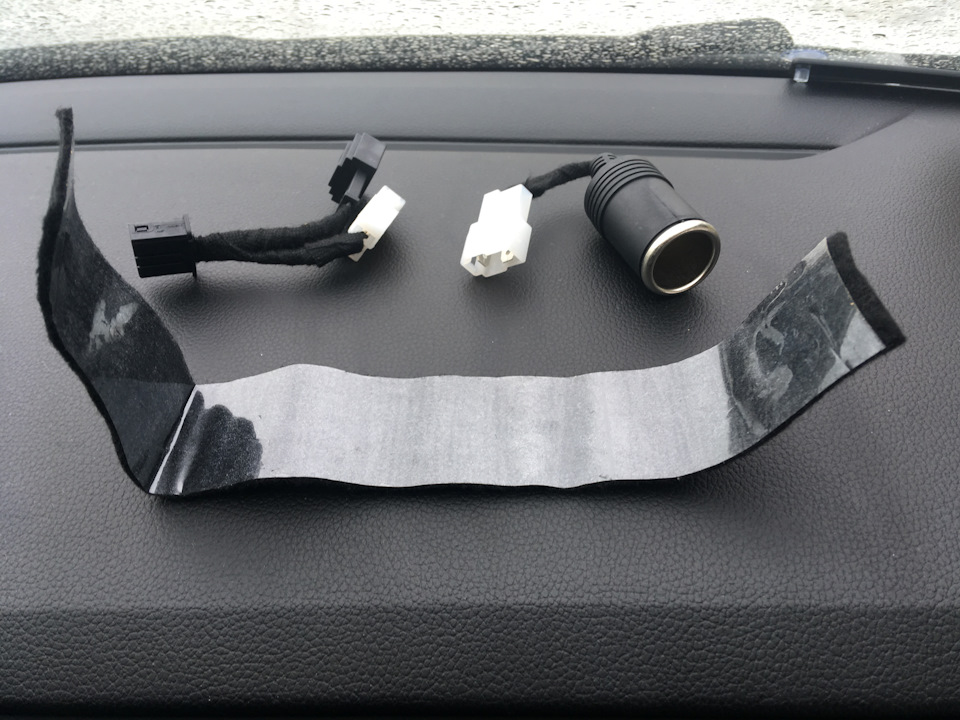

Комплект состоит из 3 вещей, сам адаптер, лента и кусок провода с фишками

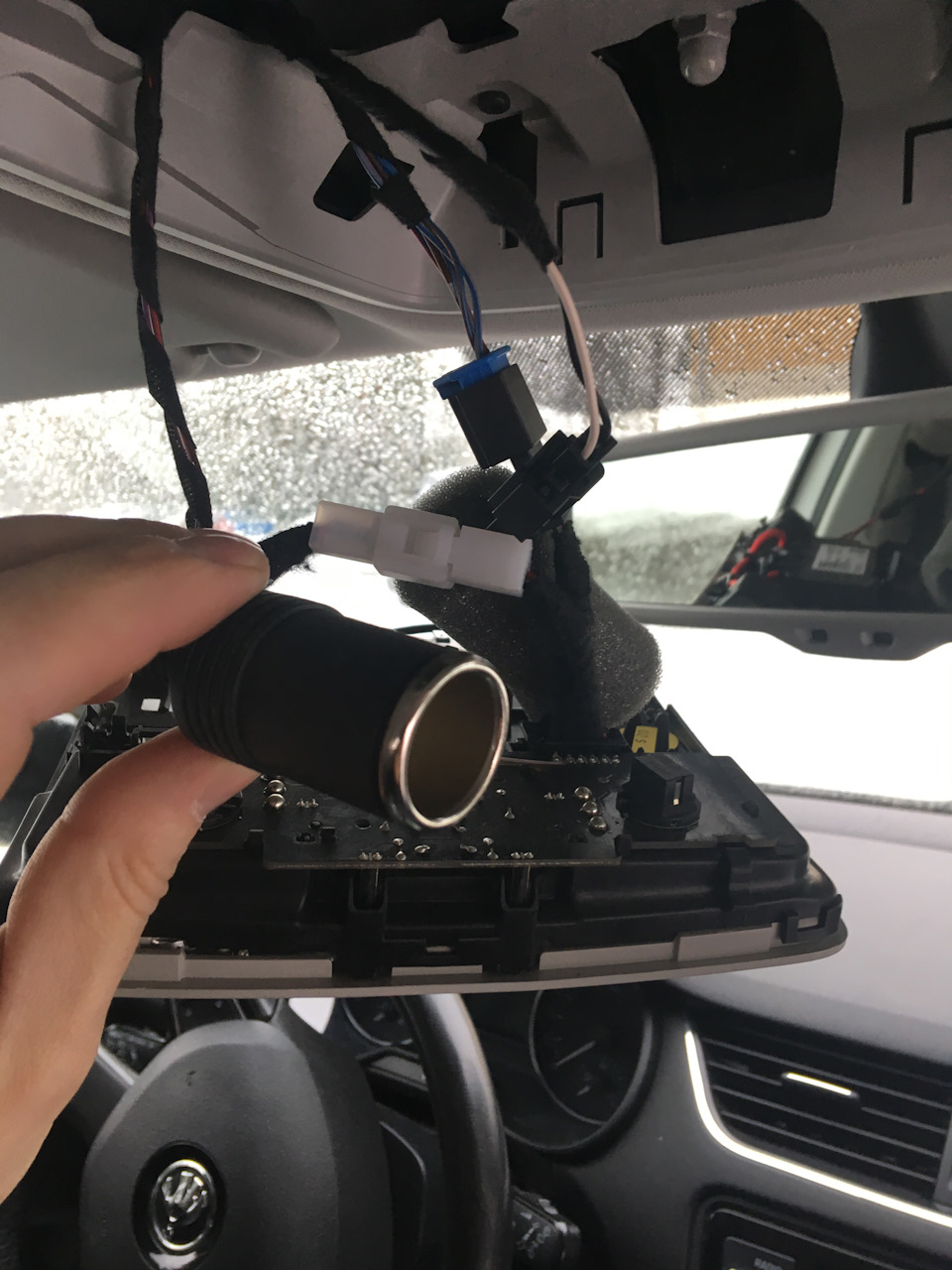

. Дальше все очень просто, разбираем флафон и подключаем адаптер к фишке освещения.
Затем подключаем регик к адаптеру. И обматываем лентой с комплекта провод регика
.И этот адаптер вместе с кабелем регика (которого аж идёт в комплекте с региком 3,5 м) запихиваем за потолок, места там куча. И все. Поехали. Никаких проблем. Ничего за потолком не дребезжит, не стучит. На все про все ушло 3 минуты, ну ладно соврал, 5 мин😀
Какие я для себя сделал выводы после применения этого адаптера:
1) Легкий способ подключение регика, не надо снимать обшивку со стойки и думать где подключить паяльник к розетке, чтоб запаять провод регика.
2) Если вдруг регистратор поломается через 2 года, то новый регик можно будет подключить за 3 минуты, ну ладно хорошо за 5 мин.
3) Ну и цена вопроса 500 рос руб, (600 руб с пересылкой) я думаю что это не дорого за такую штуку.
P.S. Каждый делает выбор для себя, что у ему ближе, купить адаптер или тянуть кабель в блок предохранителей.
Я никому не навязываю свое мнение так подключать видеорегистратор.
Всем удачки на дорогах))))
Адаптер в плафон для скрытого подключения регистратора и радар детектора
Здравствуйте дамы и господа!

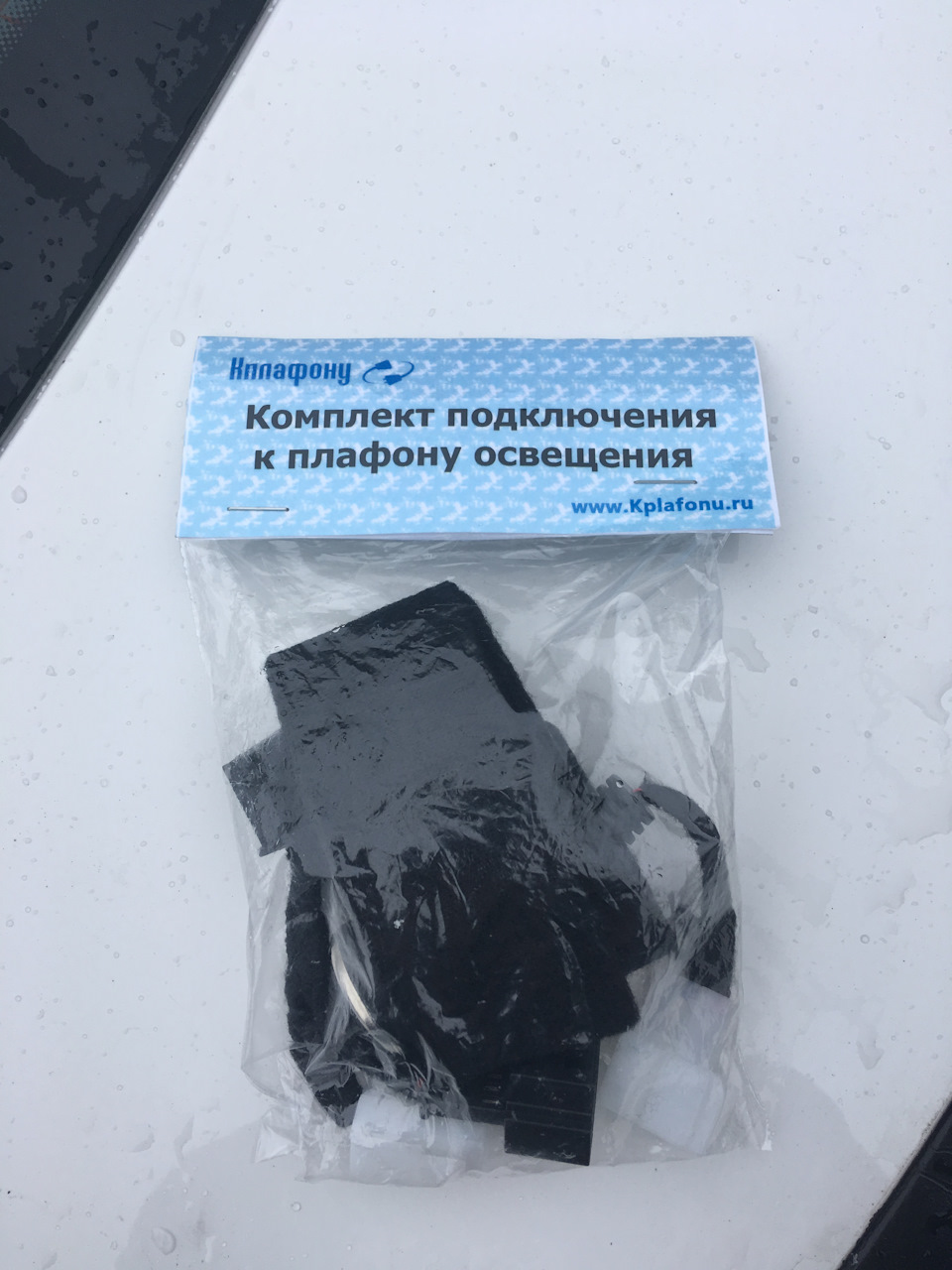

Прислали мне тут на обзор одну занимательную вещицу. Адаптер для подключения гаджетов к плафону.
По сравнению со всеми адаптерами, которые я видел ранее, у этого есть одно преимущество. Вернее два, два разъёма для подключения!
Я думаю, что описывать преимущества перед одинарным разъёмом ни для кого не нужно. У 80% в авто именно 2 девайса – радар детектор и регистратор.
Установка адаптера предельно простая и справиться с ней по силам даже девочке с маникюром)). Но, на всякий случай, решил законспектировать установку, вдруг кому пригодится))

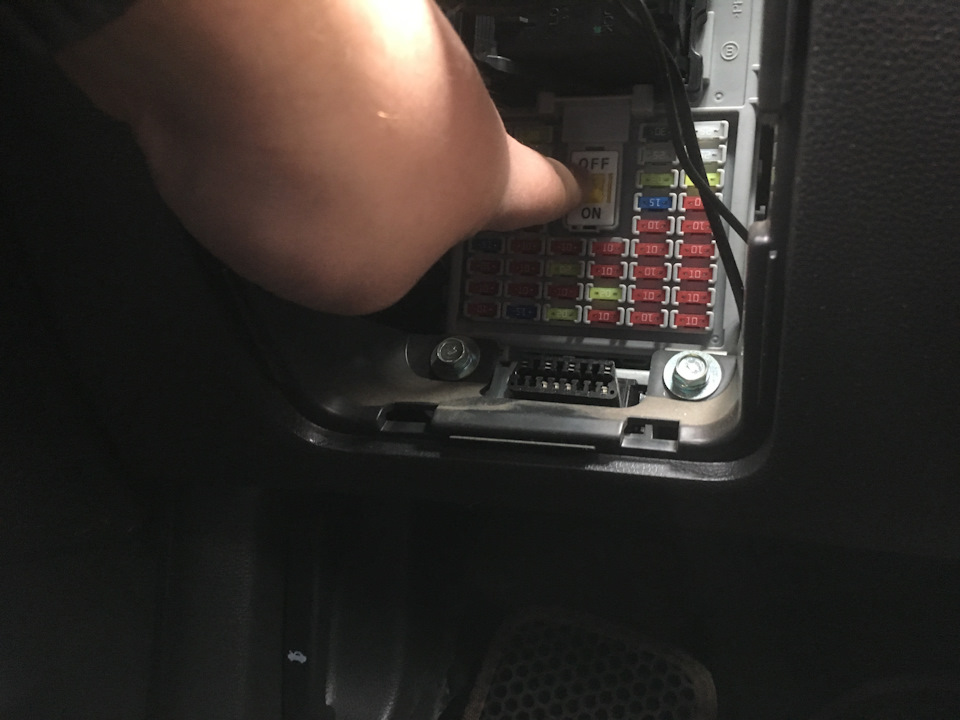

1) Отключаем питание в блоке предохранителей (делать это вовсе не обязательно, просто это уже стало привычкой. При ковырянии с проводкой, отключать питание)

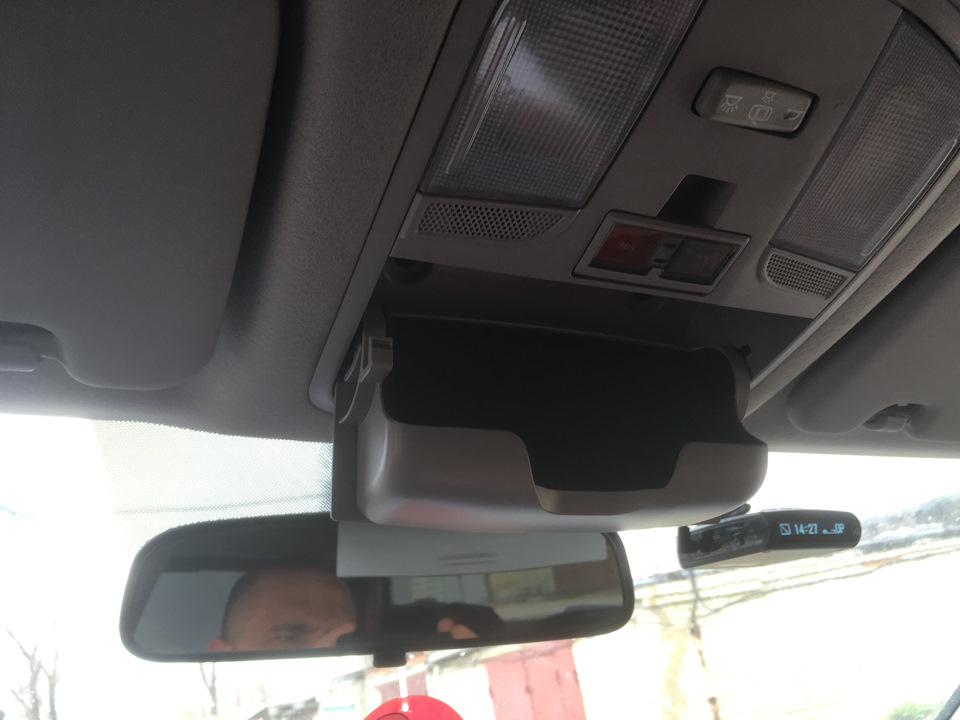

2) Открываем очечник и достаём очки

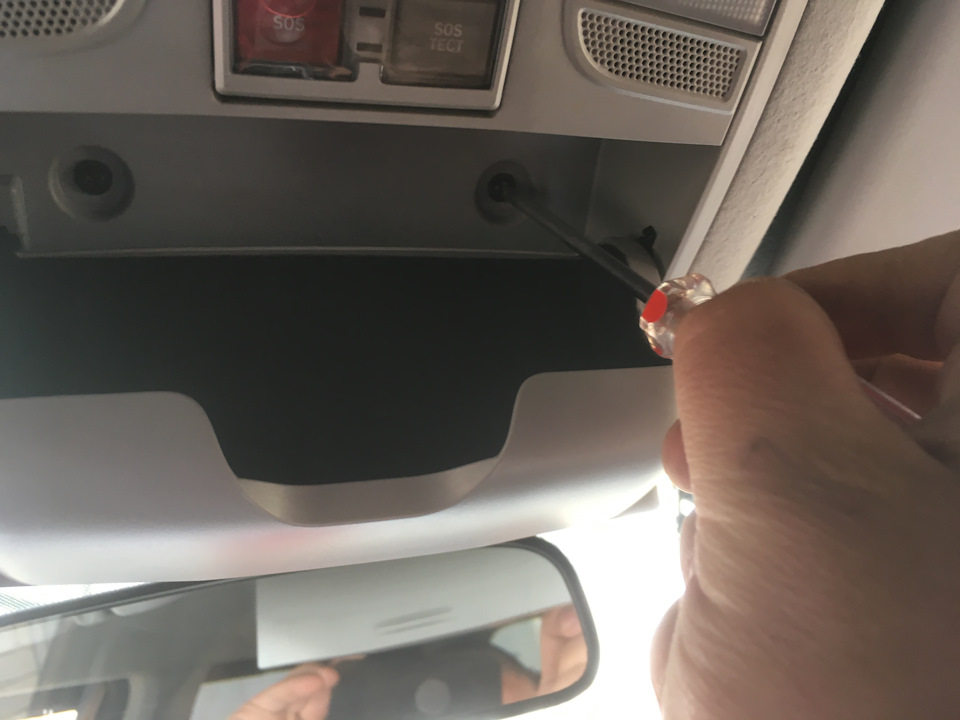

3) Перед глазами видим 2 винта, которые нам и нужно выкрутить
4) После этого плафон вынимается из потолка и повисает на проводке.
Демонтируем то, что я нагородил ранее
5) Нас интересует вот этот разъём
6) Отключаем его и вставляем в гнездо на адаптере, а разъём с адаптера, в свою очередь подключаем к плафону.
Дополнительно обмотал всё, включая провода питания радар детектора, маделином.

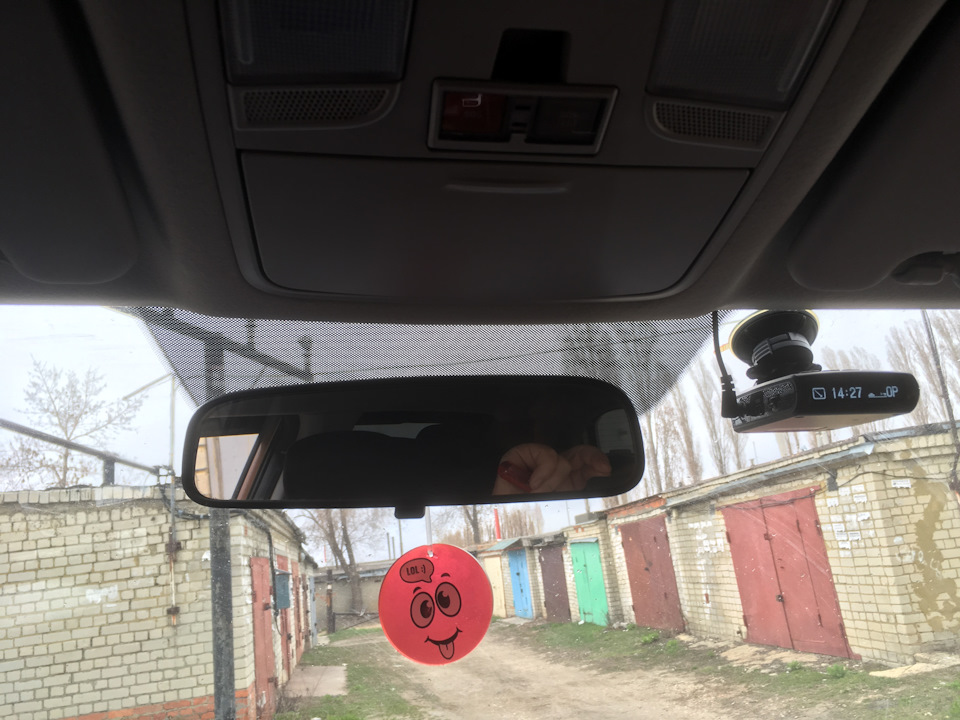

7) Теперь собираем всё в обратной последовательности, включаем питание и наслаждаемся результатом!
Пару слов о стоимости. А она меня удивила, стоимость адаптера в таком исполнении всего 450 рублей без учёта пересылки. 450 Карл! И это за адаптер на 2 разъёма! Так что, всем рекомендую!
Хочу сказать большое спасибо сообществу из социальной сети синего цвета, которое любезно предоставило мне на обзор данный адаптер!
Всем спасибо за внимание, всем ровных дорог, полного бака и отсутствия помех на лобовом стекле в виде висящих проводов!
Как подключить видеорегистратор без прикуривателя: 4 лучших способа + видео
Сейчас любой современный автомобиль нашпигован электроникой и разными дополнительными функциями, делающими езду комфортной и безопасной для человека. Однако, не все устройства устанавливаются производителями. Много интересных и полезных штук в свою машину вносят уже водители. Например, видеорегистратор.
Записывающая камера на самом деле является отличным помощником, который выручит в трудную минуту — автокатастрофа, ДТП, подставы и прочие инциденты, возможные на дорогах. Допустим произошла авария с жертвами, в которой водитель совершенно невиновен. Доказать это правоохранительным органам будет очень трудно, да и зачастую никто слушать вас не будет. Ведь человека намного легче наказать, чем выяснить истину. Вот для таких случаев и существует видеорегистратор. Запись является аргументом водителя. Причём не только в случае ДТП, а и в других важных ситуациях. Порой на камеру запечатлеваются очень интересные кадры.
Исходя из всего сказанного, такое устройство просто необходимо установить и себе. Но как это делается и какие существуют способы подключения знают единицы. Чаще всего видеорегистратор врезают в цепь прикуривателя, но это не самый удобный вариант. Есть масса других, о которых стоит узнать.
Оглавление:
Размещение видеорегистратора
Прежде чем думать как подключать записывающее устройство к сети автомобиля, нужно сначала правильно его разместить. В этом моменте важно, чтобы ракурс камеры захватывал всю дорогу и желательно край обочины. Кстати, с каждым регистратором это делается индивидуально, так как угол обзора у всех камер различается и располагать их тоже нужно по-особому.
Например, если оборудование рассчитано на 120 градусов (эффект «рыбий глаз»), то его можно прикрепить ближе к лобовому стеклу. Соответственно, чем меньше будет это градус, тем дальше придётся устанавливать устройство.
Где установить видеорегистратор
Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:
Лучшие места для установки видеорегисстратора на лобовом стекле: 1, 3, 5, 6 и 8.
Места, отмеченные красным, не рекомендованы для установки видеорегистратора.
Расположение видеорегистратора на передней панели
На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!
Варианты подключения видеорегистратора
Когда камера установлена, самое время её подключать. Не забывайте то, что способ подключения будет зависеть от расположения устройства. Так, например, если оно закреплено в верхней части лобового стекла, то разумнее будет питать его от потолочного фонаря. То есть, чтобы не тянуть по салону лишний провод, желательно искать источник питания поблизости. Напомним, что видеорегистратор потребляет всего 5 Вольт, а значит нужен преобразователь, который тоже будет входить в цепь. Затем достаточно просто найти где-нибудь массу (корпус автомобиля) и источник напряжения, идущий от аккумулятора.
Также нужно учитывать, что придётся демонтировать некоторые части обшивки салона, чтобы спрятать под неё провода. Следовательно, логичнее будет разместить записывающее устройство локализовано. Хотя, если шнур мешать и портить интерьер не будет, то обшивку можно и не трогать. Наиболее распространёнными местами подключения являются:
Подключение видеорегистратора к плафону освещения
В этом случае целесообразно выбрать верхний фонарь, так как он находится ближе всех других приборов освещения.
Видеорегистратор, подключенный к плафону освещения
Сначала нужно снять светорассеиватель. Делается это путём откручивания шурупов или отстёгивания защёлок. Затем лучше воспользоваться вольтметром, чтобы найти нужные провода. Только не путайте те, которые идут от дверного реле, иначе регистратор будет работать только при распахнутой двери. Далее правильно (плюс к плюсу, минус к минусу) припаиваем блок питания, который будет переделывать автомобильные 12 Вольт в 5 и следом к нему присоединяем проводку записывающего устройства.
Теперь осталось проверить работоспособность. Если камера снимает, значит вы всё правильно сделали. Качественно изолируем соединения, прячем их под панель и собираем всё назад.
Подробнее про данный вариант подключения регистратора можете посмотреть в видео:
Также имеются специальные адаптеры к плафону освещения с розеткой прикуривателя. После снятия плафона, их подключают к жгуту плафона, а в сам прикуриватель вставляют провод от видеорегистратора. Затем провод продевают, например, через верхнюю обшивку крыши и вставляют его в видеорегистратор. Все оставшиеся провода прячутся под верхней обшивкой. Однако рекомендуется поставить предохранитель на такую конструкцию.
Подключение видеорегистратора к плафону освещения при помощи адаптера
Подключение видеорегистратора к магнитоле
Это, наверное, один из самый лёгких вариантов подключения, поскольку проводка с питанием для аудиосистемы автомобиля проходит наиболее близко к месту установки видеорегистратора. Провода регистратора нужно впаять в систему питания магнитолы, только, опять же, необходимо сделать это правильно. Для начала необходимо найти шнур под постоянным напряжением с помощью прибора или самодельной контрольной лампочки, а только потом его зачищать и припаивать видеорегистратор через преобразователь, так как на магнитолу идет напряжение 12 Вольт. Проблема здесь только в одном — проводка на магнитолу идёт под передней панелью. В лучшем случае придётся снимать саму магнитолу, а в худшем — всю панель.
Подключение видеорегистратора к магнитоле
Также можете посмотреть полезное видео:
Подключение видеорегистратора к аккумулятору
Если смотреть объективно, то это лучший вариант. Ведь в этом случае записывающее устройство будет иметь свою магистраль постоянного тока и сможет работать независимо от других факторов. Однако для этого понадобится немного больше знаний и деталей.
Подключать видеорегистратор к аккумулятору нужно с осторожностью, не забывая про предохранитель
Чтобы подключиться к аккумулятору, добавляем к заводскому шнуру камеры ещё один и ведём его в моторный отсек максимально маскируя. Под капотом, на крыле находится блок с предохранителями. Обычно в этом блоке есть запасной ряд, к которому и надо подключиться. Затем уже прокладываем провод от блока к аккумулятору, соблюдая полюса. Массу вообще можно прикрутить к корпусу автомобиля, чтобы не расшатывать лишний раз клеммы. Обязательно нужно не забыть добавить в цепь преобразователь. Его желательно ставить в защищённом от воды месте.
Тем не менее, не стоит забывать о предохранителе (рекомендуется на 15 А).
Подробнее о способе подключения можете посмотреть в видео:
Подключение видеорегистратора к замку зажигания
Более редкий случай. Регистратор будет работать только с включенным зажиганием. Для этого нужно снять обшивку рулевой колонки и найти на замке положительную клемму. Минус подсоединяется к корпусу. Также нельзя забывать о блоке питания на 5 Вольт.
Это наиболее примитивные места, чтобы подключить видеорегистратор к питанию автомобиля. Прикуриватель в этот список не входит, поскольку от него, как правило, уже что-то питается (зарядка телефона, ноутбука и т.д.), а ещё он работает только при включённом зажигании, что очень неудобно.
Также можете посмотреть полезное видео по теме:
Что нужно знать при подключении видеорегистратора
Подключить записывающее устройство можно куда угодно. Любой фонарик, лампочка, электроприбор работают от электричества, которое идёт от аккумулятора по проводке. Если найти плюсовой вывод, то подключиться к нему не составит труда. Вопрос в том, как он будет работать. Например, если это потолочный фонарь, то туда напряжение поступает постоянно, в отличие от прикуривателя. Большинство приборов работают только с включенным зажиганием, что не очень предпочитает видеорегистратор. Проще говоря, от прикуривателя он будет работать только при заведённой машине. Ну или придётся не высовывать ключ из замка, когда пойдёте в магазин или ещё куда-то.
От прикуривателя регистратор работает только при заведенном автомобиле
Советы по подключению видеорегистратора
Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества. Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:
Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору. В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.
В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения. Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец. Стоить это будет немного, а сделают на совесть.
При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.
