Переноска 12в для авто своими руками
переноска 12В из светодиодной ленты
Доброго времени суток! Вот и добрался я до этой записи)
Не так давно намотали мне понижающий трансформатор на 12В для вентилятора радиатора гаражной печки, но об этом чуть позже после свех тестов)
Ну и решил я переделать свою переноску из 36В с обычными лампами на 12В и светодиодной лентой! В одной из записей в БЖ slavagordeev увидел сие чудо русской соображалки!
Теперь о процессе: понадобится 1 метр светодиодной ленты, кусок пластика ( я взял кусок старого бампера), провода и паяльные принадлежности.

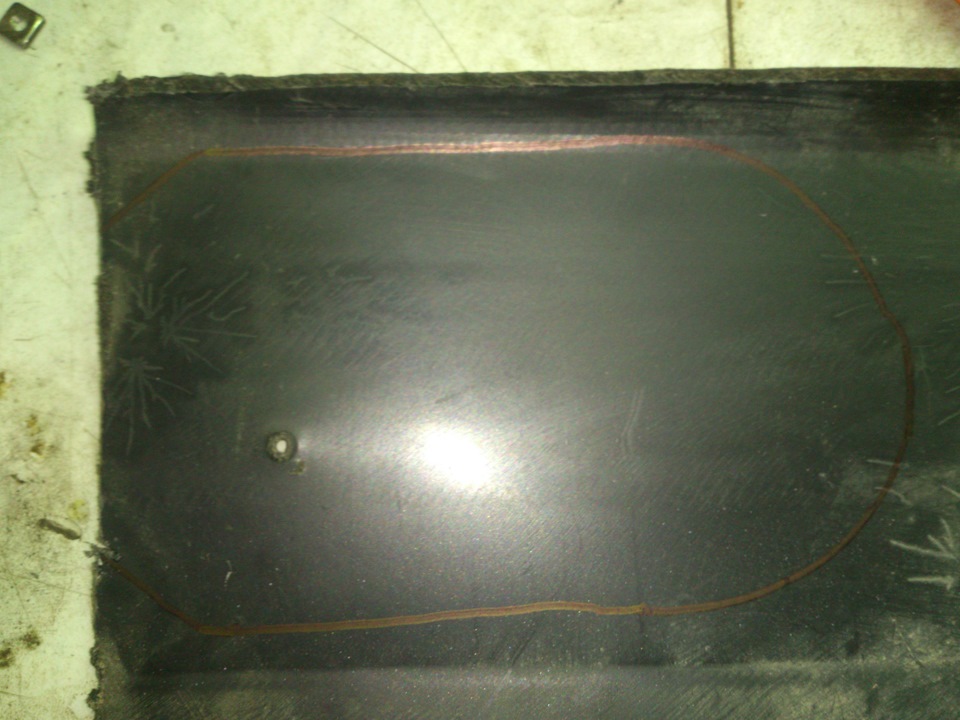

Разобрал плафон переноски, положил на кусок пластика и обвел по контуру

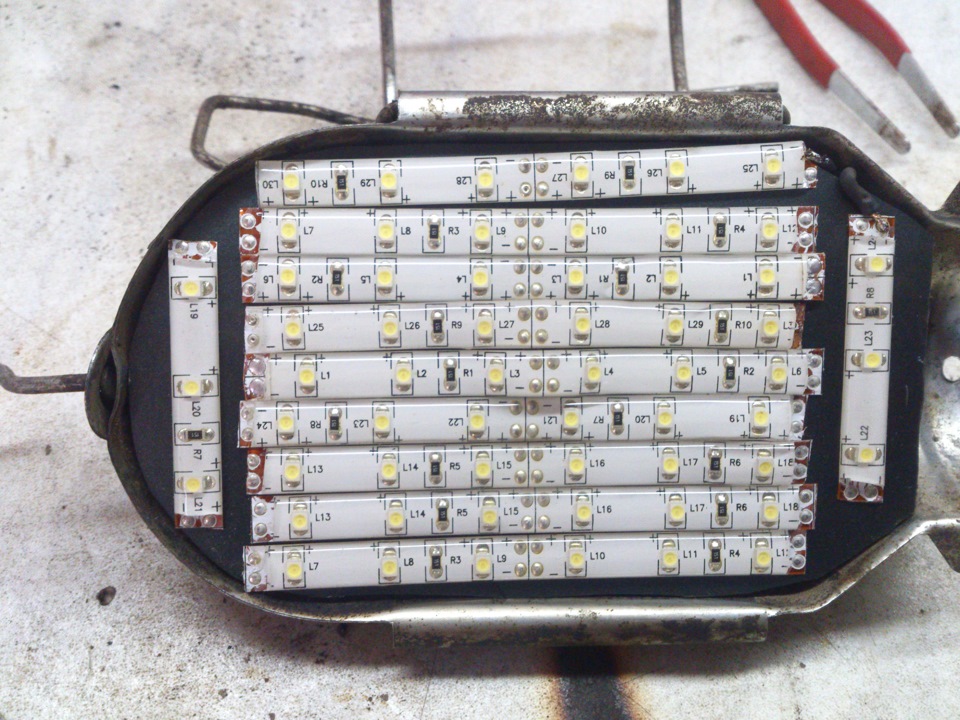

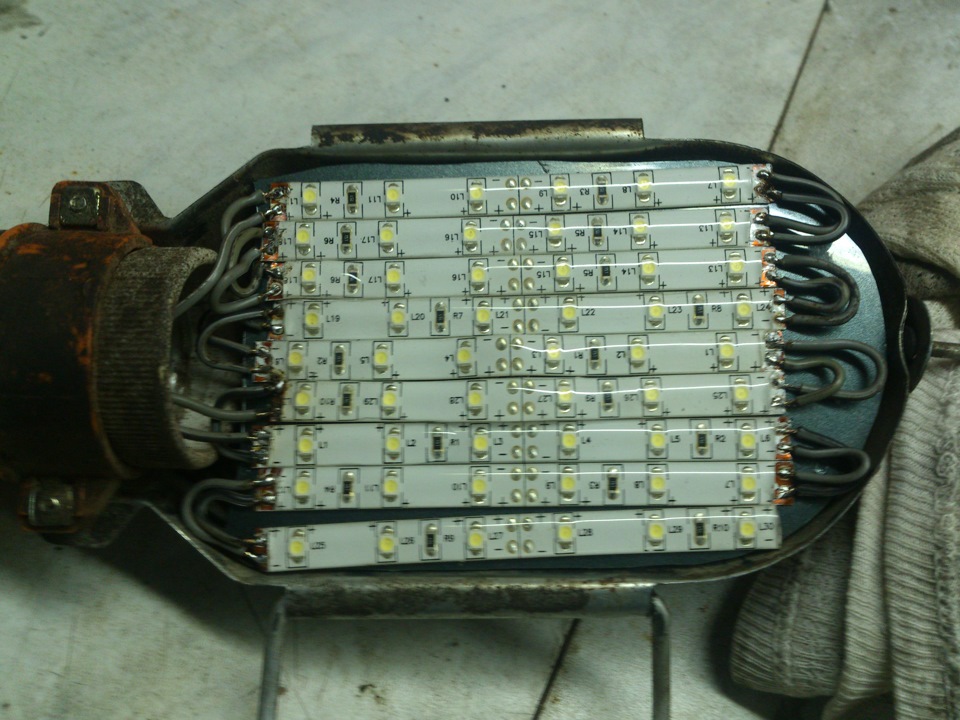

Вырезаем обычным канцелярским ножом и при помощи самореза закрепляем в плафоне. Обезжирил и приклеил куски ленты

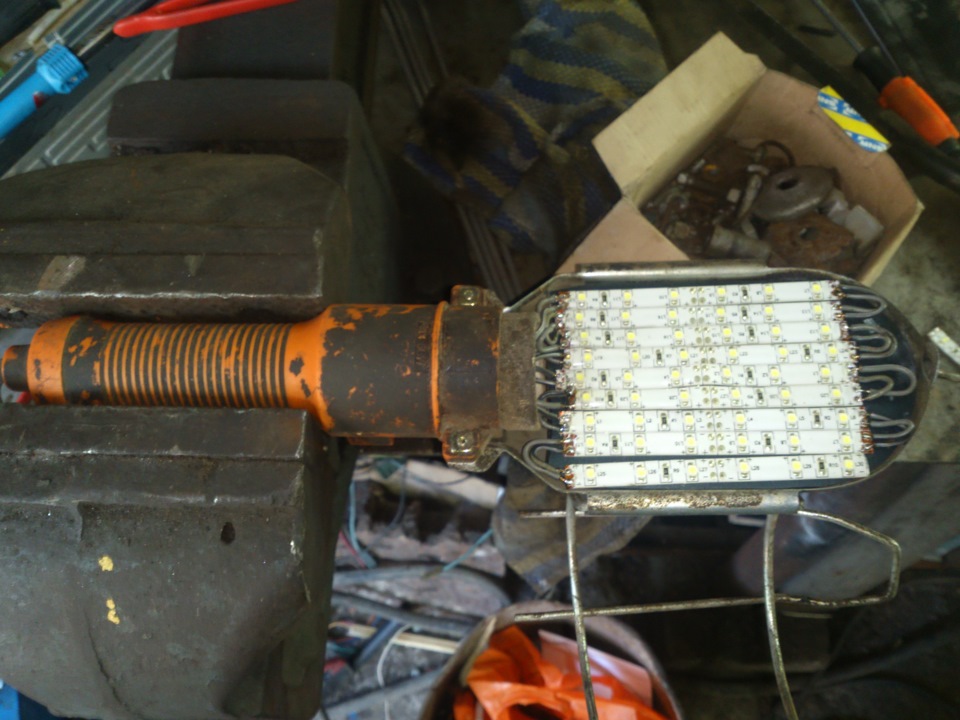

Затем зажал аккуратно в тисах для удобства и начал паять)

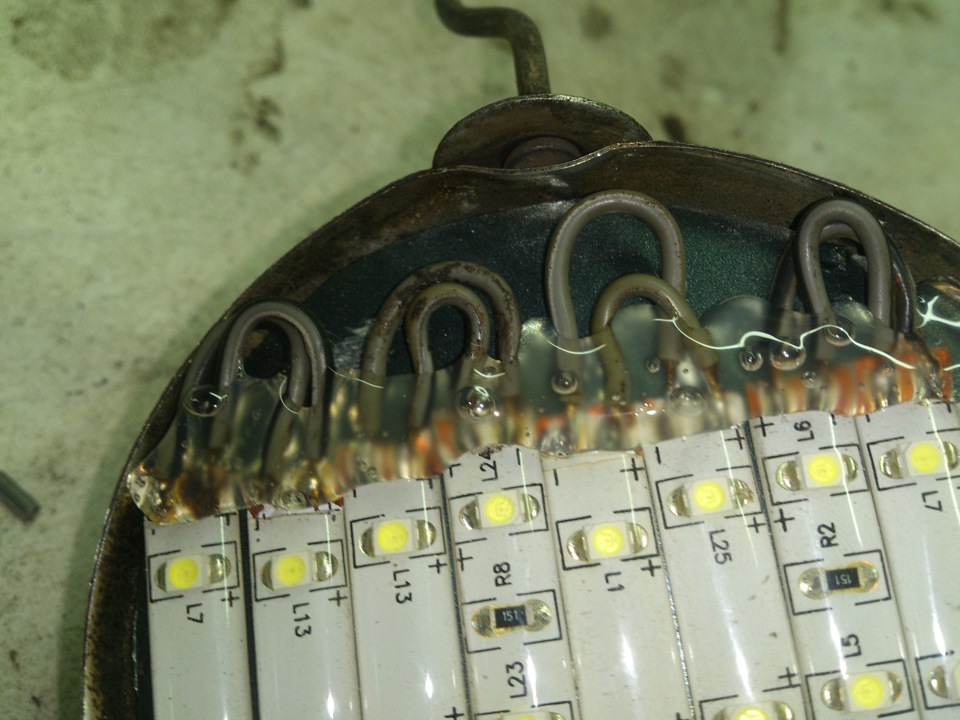

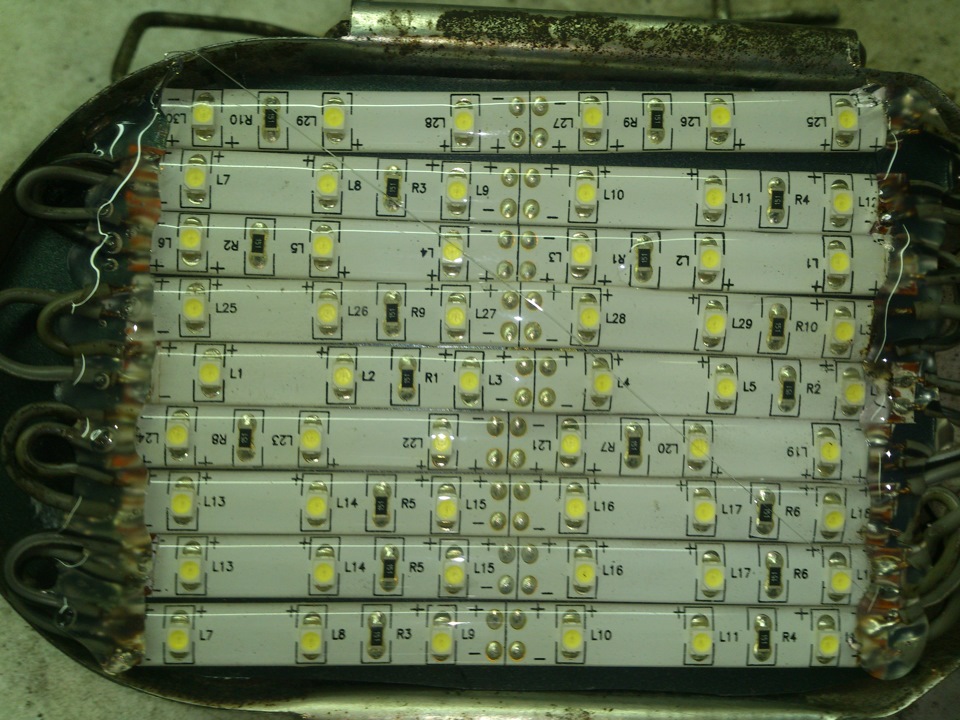

После пайки залил все термоклеем

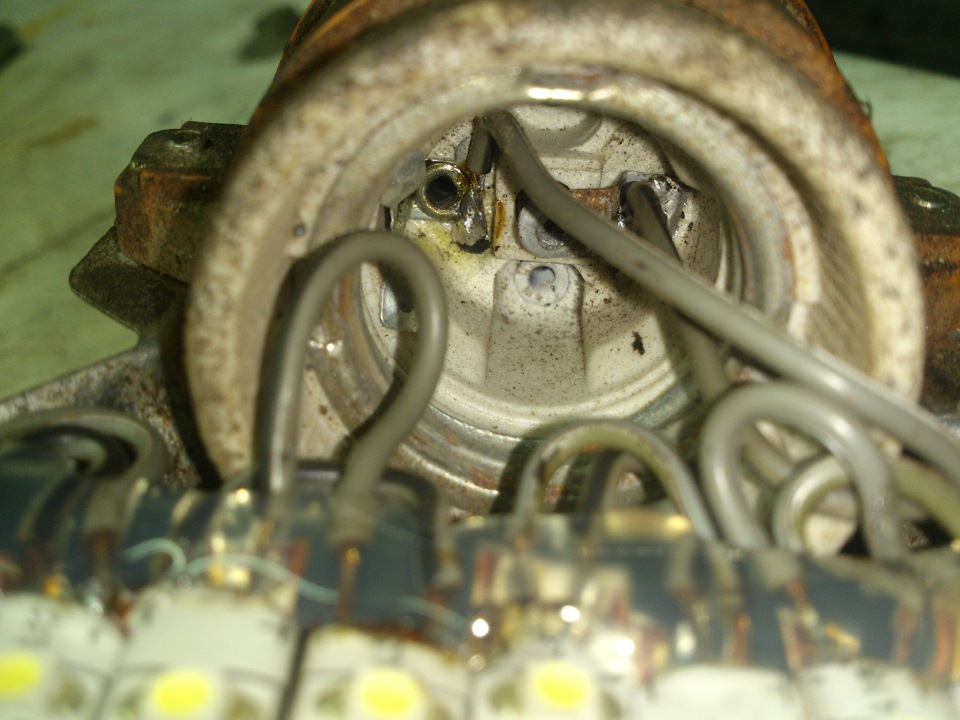

Концы припаял к родному плафону, чтобы не убирать его, вдруг пригодится)
Скрутил вилку и методом тыка нашел плюс и минус) Все работает и уж точно не перегорит от искры от сварки или тосола.
На этом все! Всем Спасибо!
Самопальная лампа переноска в авто
Уже не новое изобретение, но я все равно решил поделится! Недавно сделал переноску, часто такое бывало, что пошел в тачке ковыряться, взял фонарик из бардачка, а там батарейки сдохли! Я конечно вожу с собой не один фонарик, но как не странно, когда он очень нужен, почему-то то не работает, то тускло светит, проще купить новый, но я простых решений не выбераю!
Собственно делал из того, что было, докупил только магниты, вообщем затраты не большие!
Работает как от прикуривателя, так и от акб авто, встройный аккумулятор делать не стал, подумал лишнее и некчему! Светит достаточно хорошо, длинна провода около 5метров, светодиодные ленты закрыл оргстеклом, выгибал строительным феном, сверху лампы дополнительно установил один диод (орлинный глаз), вообщем вся конструкция получилось достойной! Лампу прицепил в багажнике, сверху между колонок, место не занимает, на кочках не отваливается, магниты держат отлично! Несколько раз уже использовал в деле, очень удобно!)
Метки: лампа переноска в авто
Комментарии 76
Ох, не нова не твоя идея, а не «сплагиатил» ли ты у меня? www.drive2.ru/b/2423567/
Да и затрат смотрю в такой модели больше, чем можно. Это я про орг стекло, которое можно заменить прозрачной пластиковой бутылкой.
Не спорю, не нова, твою видел вроде! Давно подобное хотел сделать, а сделал, после того, как у него увидел: www.drive2.ru/l/9570936/
А он может у тебя увидил!))))
Извини, но это уже не плагиат, а массовое производство!)))))
а светильник отличный получился, и своими руками
смотрю АКБ варта установлен, что можешь про него сказать, а то мне нужно брать акб не знаю какой
Отличный, не жалею, летом 2011 года его поставил, до сих пор держит отлично, сел только один раз, этой зимой когда на холодную в мороз bmw x5 прикурил и сразу поставил тачку на место, снежок на капоте подтаял и залил блок управления ксеноном, вообщем фары включились и посадили акум! Сейчас думаю к зиме поменять, а то 5 лет уже многовато для акума, хочу такой же взять!))))
ясно, буду думать и присматриваться к нему, и отзывам
Да ну ерунда ) Я купил за 2000 мощный налобный фонарь, светит как галогеновая фара дальнего света, с регулировкой яркости, на двух литиевых 18650 АКБ, весит 200 грамм, места занимает 20х20 сантиметров, на голову надел и свети куда хош. Плюс у фонарика фокус регулируется, хочешь свети на 50 метров хочешь на 2 метра, встроенная линза. i.radio-tmb.ru/u/81/a1320…39a3b9c3/-/1647312904.jpg Достал, включил, на голову надел и никакого гемора с проводами и свет шикарный. Пользуюсь уже год, по три раза в неделю, на радостях купил даже запасной ) В комплекте чехол приятный для переноски и ЗУ.
И такая то-же хрень валяется в багажнике! Это когда ты один ковыряешься, то да!
Да ну ерунда ) Я купил за 2000 мощный налобный фонарь, светит как галогеновая фара дальнего света, с регулировкой яркости, на двух литиевых 18650 АКБ, весит 200 грамм, места занимает 20х20 сантиметров, на голову надел и свети куда хош. Плюс у фонарика фокус регулируется, хочешь свети на 50 метров хочешь на 2 метра, встроенная линза. i.radio-tmb.ru/u/81/a1320…39a3b9c3/-/1647312904.jpg Достал, включил, на голову надел и никакого гемора с проводами и свет шикарный. Пользуюсь уже год, по три раза в неделю, на радостях купил даже запасной ) В комплекте чехол приятный для переноски и ЗУ.
Молодец! А я лучше ребенку игрушку за 2000 куплю или еще что нужное, а на такую «ерунду» как лампа, не буду тратить деньги и сделаю сам! На 50м в машине мне фанариком светить не надо, для рыбалки я еще соглашусь, в тачке он нафиг такой не нужен!
Имея в гараже 36В(по факту 27В) и свечение ламп в полнакала, заморочился качественной подсветкой. Использовал корпус от накрывшейся настольной лампы для подсветки рабочего места в гараже светодиодами через данный модуль:
ru.aliexpress.com/item/1p…ab_test=searchweb201556_0, searchweb201602_5_10039_10048_10037_10017_404_10046_507_10032_10040, searchweb201603_2&btsid=cf29e9dc-3c47-4e75-b086-44d7061403b9
Ничего не мешает использовать его и от бортовой сети авто.
Ну теперь заморочусь и полноценной переноской!
есть ссылка на разъем?
Не, отрезал от проводов! А вообще их много и на рынках и в радиодеталях есть, должны быть не дорогие!
мне проще заказать) у меня на мотонавигаторе такой раъем
Он много где используется, поэтому такой и взял, вдруг еще что подключить понадобется!))))
Идея действительно не нова, качество реализации — отличное
Я советовал бы сзади сделать еще петельки или маленькие крючочки — не всегда есть куда «примагнитится».
PS. Проверочное слово к бАрдАчок — бАрдАк.:)
Спасибо! Хотел крючочек мебельный вкрутить, да пока не стал, если будет нужен, в багажнике с ключами лежит!)
Извиняюсь, исправился!;)
Молодец заморочился. Не дороже вышла чем в магазине?
Спасибо! Нет конечно, делал из всего, что было, даже если весь материал посчитать и ссумировать, то все равно не дороже!)
Батенька вы красавчег👏👍.
Мне понравилось. Взял на заметку.
переходники не правильно сделал-на той части где есть электричество надо ставить разъём «мама»
Разве? Я решил сделать по принципу зарядки, на большей части приборов зарядка «попа» а сам прибор «мама», если нужно будет что-нибудь запитать с таким разъемом, то у меня уже будет чем!)))
дёрнули случайно провод и разъём разъединился и хвост с электрическим потенциалом может попасть куда угодно и замкнуть-поэтому нужно делать «маму» на хвосте с напряжением.
По внешнему контакту идет минус, а плюс внутки, поэтому разницы никакой, если только не залить его водой!
минус «крокодильного» переходника может попасть на плюс батарейки.
Ладно, убедил, буду остарожен!)
это элементарная безопастность. До сих пор помню слова учителя труда: «Помни, что природа не создала запасных деталей для человека».
Отлично, главное что светит!))))
стабилизатор напряжение на диоды не ставил?
видна на фото кренка на 12 в
стабилизатор напряжение на диоды не ставил?
в салоне на магнит не повесиш
Крючок есть, не вкрутил просто, если очень будет нужно, установка займет одну минуту, но пока не нужен!)
молодец, руки из нужного места заточены
а что за магниты-то?
Неодимовые, самые маленькие взял, две штучки по 50р, держат сильно!
Работа отличная! Мне понравилась!
отлично, но скажи никогда не мечтал, что бы свет был, а место он не занимал? мне в этой конструкции не очень нравится толщина цилиндрического корпуса.
Диод 1 ваттный на металл пластине и его через кнопку на аккум от мобилы 3,7 в.и ярко и долго.
Можно, но на аккамуляторе не хотел делать, думал просто от bmw, диодную лампу от ангельских глазок взять и на провод накрутить, светит она очень ярко, но это слишком легкое решение!)))))
отлично, но скажи никогда не мечтал, что бы свет был, а место он не занимал? мне в этой конструкции не очень нравится толщина цилиндрического корпуса.
Спасибо! Я мог сделать и маленький фонарик с одного диода, они у меня есть и светить будет ярче, но принцип был сделать переноску, света от нее достаточно, удобно в руке лежит, место особо не занимает, она в багажнике сверху к полке примагничена, ее там и не видно! На кройняк в гараж кинуть и взять готовый диод, он у меня есть, только провода накрутить нужно!)))))
я в данном случае имелл ввиду возможность влезть переноской в любую щель в моторном отсеке *)
Понял, тут соглашусь, в этом случае небольшой минус, твой вариант будет удобнее!))))
Это как-же надо не ценить своё время чтоб начать пилить трубы, резать/гнуть оргстекло, паять диоды. При цене готового изделия фабричного производства в 150 руб )))
Это как-же надо не ценить своё время чтоб начать пилить трубы, резать/гнуть оргстекло, паять диоды. При цене готового изделия фабричного производства в 150 руб )))
Это как-же надо не ценить своё время чтоб начать пилить трубы, резать/гнуть оргстекло, паять диоды. При цене готового изделия фабричного производства в 150 руб )))
Это как-же надо не ценить своё время чтоб начать пилить трубы, резать/гнуть оргстекло, паять диоды. При цене готового изделия фабричного производства в 150 руб )))
Ага, при условии всплытия скрытых косяков?согласен с тобой, но только частично)
что то сразу подумалось, что ссылочки не будет))
а когда в сортир идешь, шаги считаешь? Ну чтоб лишнего не шагнуть.А то ведь за каждый день по паре шагов, экономия будет приличная.
п.с. не хочу обидеть, но с твоим подходом, что ты делаешь в этом сообществе?
п.с.2 я много чего умею делать хорошо- и что? Взял недавно и замастырил сверлилку из дрели. Потратил около 1т.р и несколько часов времени. За это время я мог заработать денег и купить китайский сверлильный станок, который превосходил бы мою сверлилку. Я неправильно живу?
а когда в сортир идешь, шаги считаешь? Ну чтоб лишнего не шагнуть.А то ведь за каждый день по паре шагов, экономия будет приличная.
п.с. не хочу обидеть, но с твоим подходом, что ты делаешь в этом сообществе?
п.с.2 я много чего умею делать хорошо- и что? Взял недавно и замастырил сверлилку из дрели. Потратил около 1т.р и несколько часов времени. За это время я мог заработать денег и купить китайский сверлильный станок, который превосходил бы мою сверлилку. Я неправильно живу?
Как ты живёшь — решать только тебе самому. Я лишь говорю о ценности временного ресурса, для кого-то счастьем является как раз его растрата.
По-твоему, все, что делается самостоятельно- бестолковая трата времени? Сможешь убедить в этом людей, ГОДАМИ строящих свои проекты?
Проект может делаться для духовного/интеллектуального развития. Быть некоторым хобби для эмоциональной разгрузки. Это же не эффективная элементарная переноска на которую затрачено просто ОООООчень много времени. Я сомневаюсь что человек сделавший это творение обладает столь низким уровнем опыта/знаний что это позволило ему получить какое-либо развитие.
а когда в сортир идешь, шаги считаешь? Ну чтоб лишнего не шагнуть.А то ведь за каждый день по паре шагов, экономия будет приличная.
п.с. не хочу обидеть, но с твоим подходом, что ты делаешь в этом сообществе?
п.с.2 я много чего умею делать хорошо- и что? Взял недавно и замастырил сверлилку из дрели. Потратил около 1т.р и несколько часов времени. За это время я мог заработать денег и купить китайский сверлильный станок, который превосходил бы мою сверлилку. Я неправильно живу?
заплатив денги в автосервисе-потом сам переделываеш
Спорить не буду! Если бабки есть, можно и отдать, иногда это проще, но отдать за то, что стоит того, я отдавать за ремонт тачки устал, не одна мастерская меня не устраивает, больше сломают, чем сделают, возможно мне еще не попался толковый мастер, поэтому то что могу сам сделать, то делаю! А с пояльником посидеть или что-нибудь попелить, повырезать, это мне по душе ( у каждого свой интерес) и не важно кто ты! Я повар(кондитер, технолог) но это мне не мешает заниматься тем что мне интересно!)))

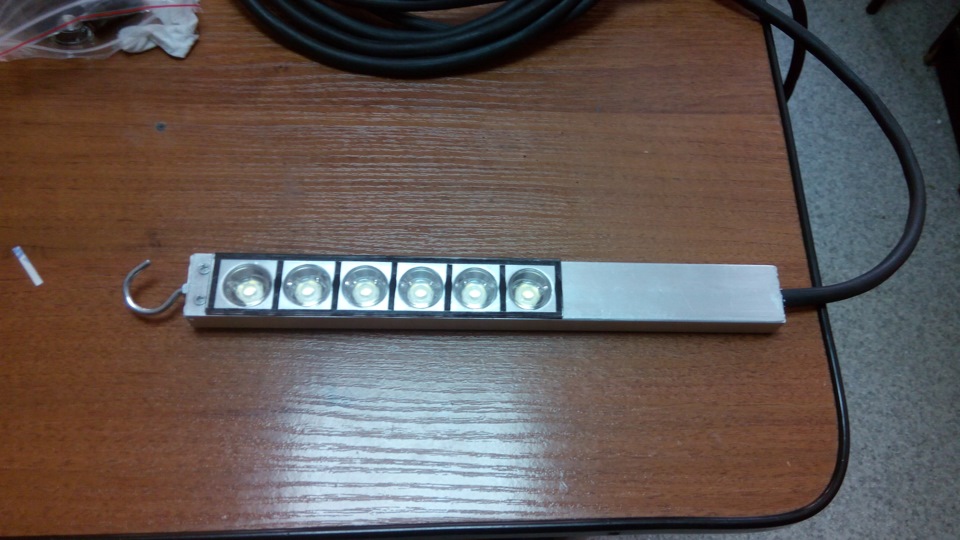

Переноска своими руками 2 часть
В профиле высверлить отверстия для болтов, которые будут крепить верхний п-профиль с крючком.
Промазать п-профиль автомобильным герметиком, вставить и затянуть болтами.
В магазине запчастей для сотовых телефонов, купил двусторонний скотч для дисплеев (Можно купить на Ali). Брал именно его, т. к. был необходим очень тонкий скотч, чтоб защитное стекло плотно прилегало к линзам.
Наклеить скотч в два слоя.

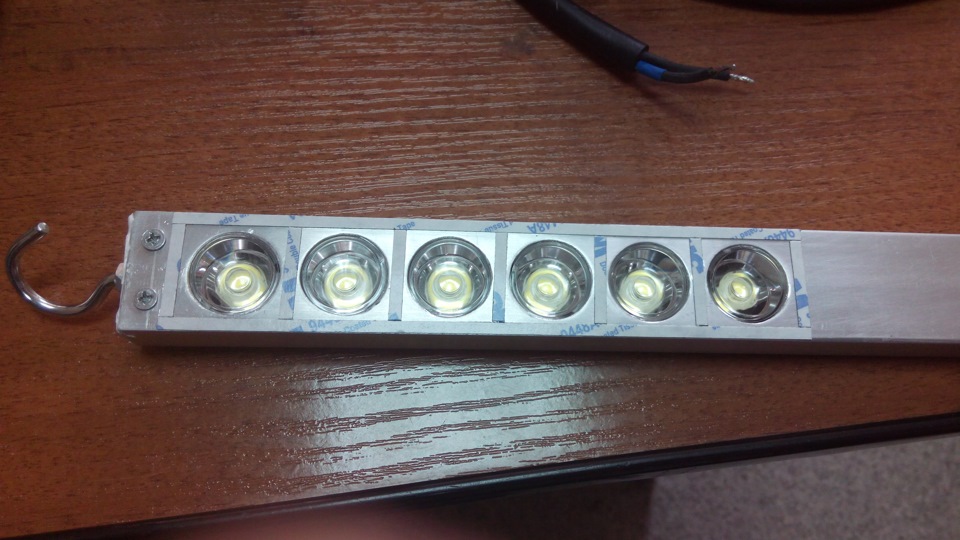

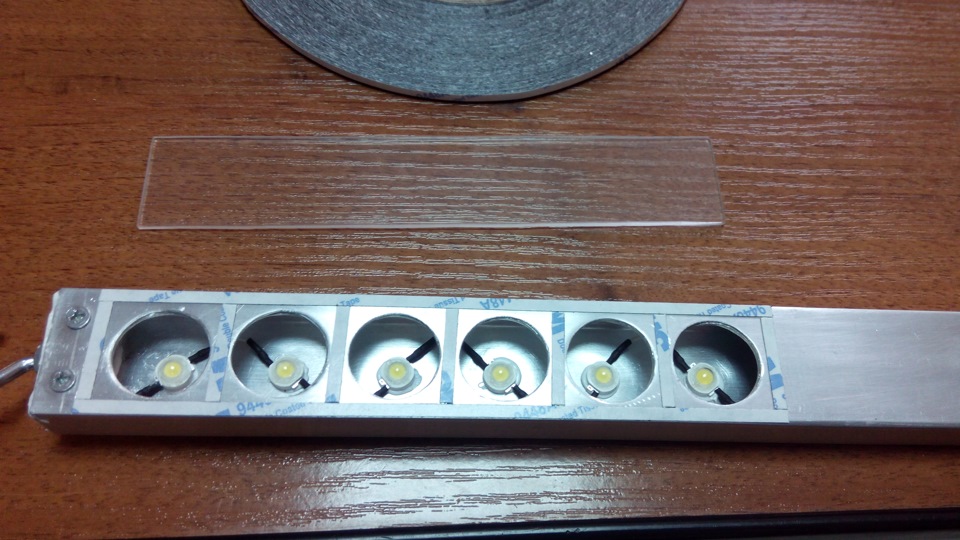

Содрать пленку и наклеить оргстекло.
Внимание! Для дополнительной безопасности, драйвер светодиода брать с гальванической развязкой.
Они обычно идут на малое количество светодиодов 3-7 led*1w.

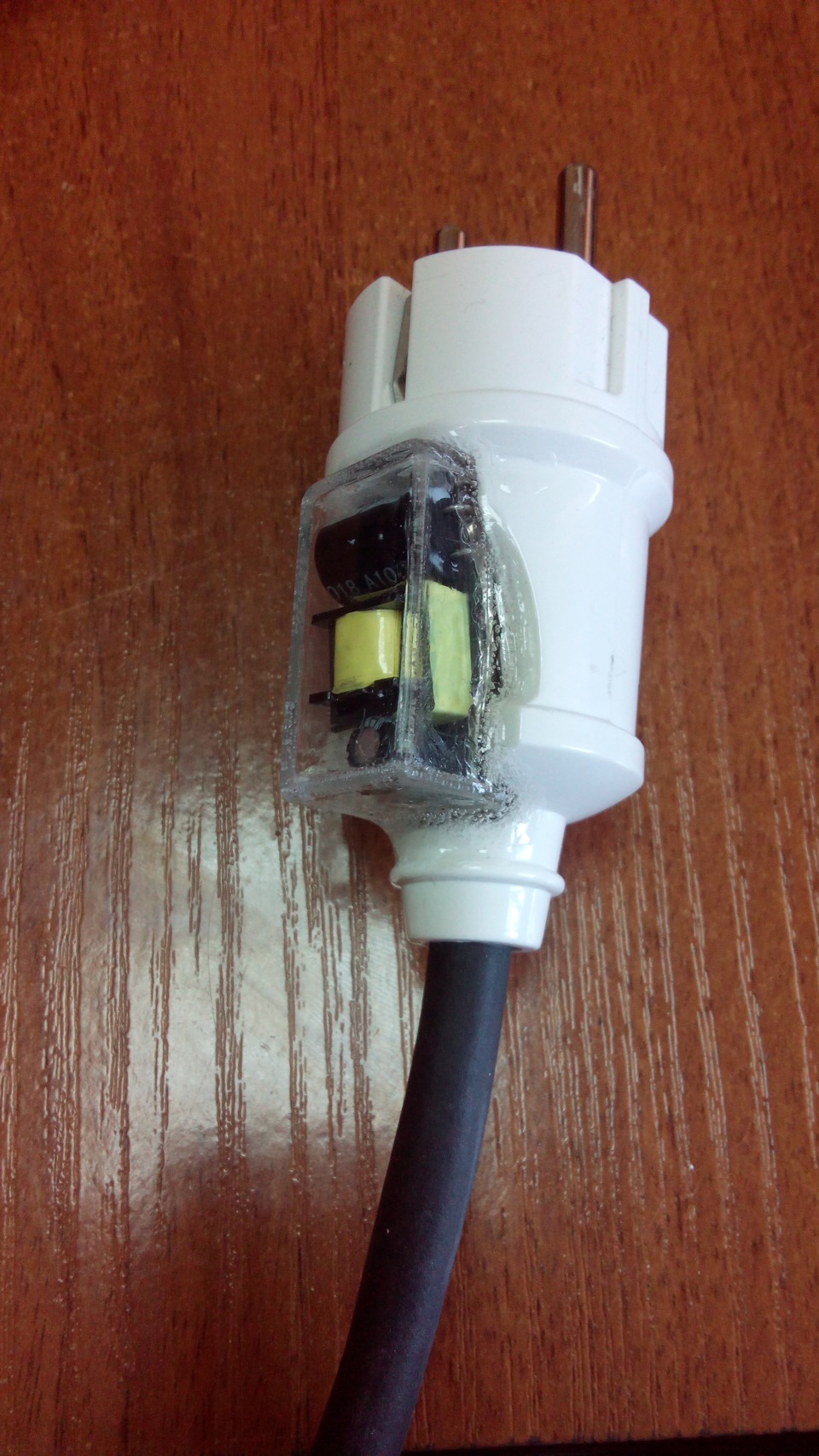

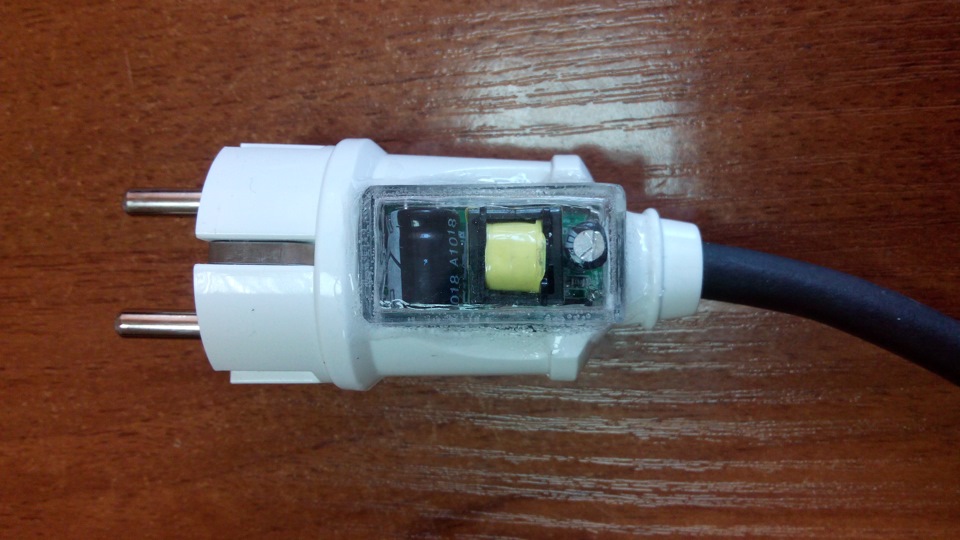

Из-за своих размеров, драйвер не влазил в ручку переноски, поэтому было принято решение встроить его в вилку. Для этого была куплена вилка соответствующего размера. Пропилил в вилке отверстие, склеил корпус для драйвера из оргстекла.

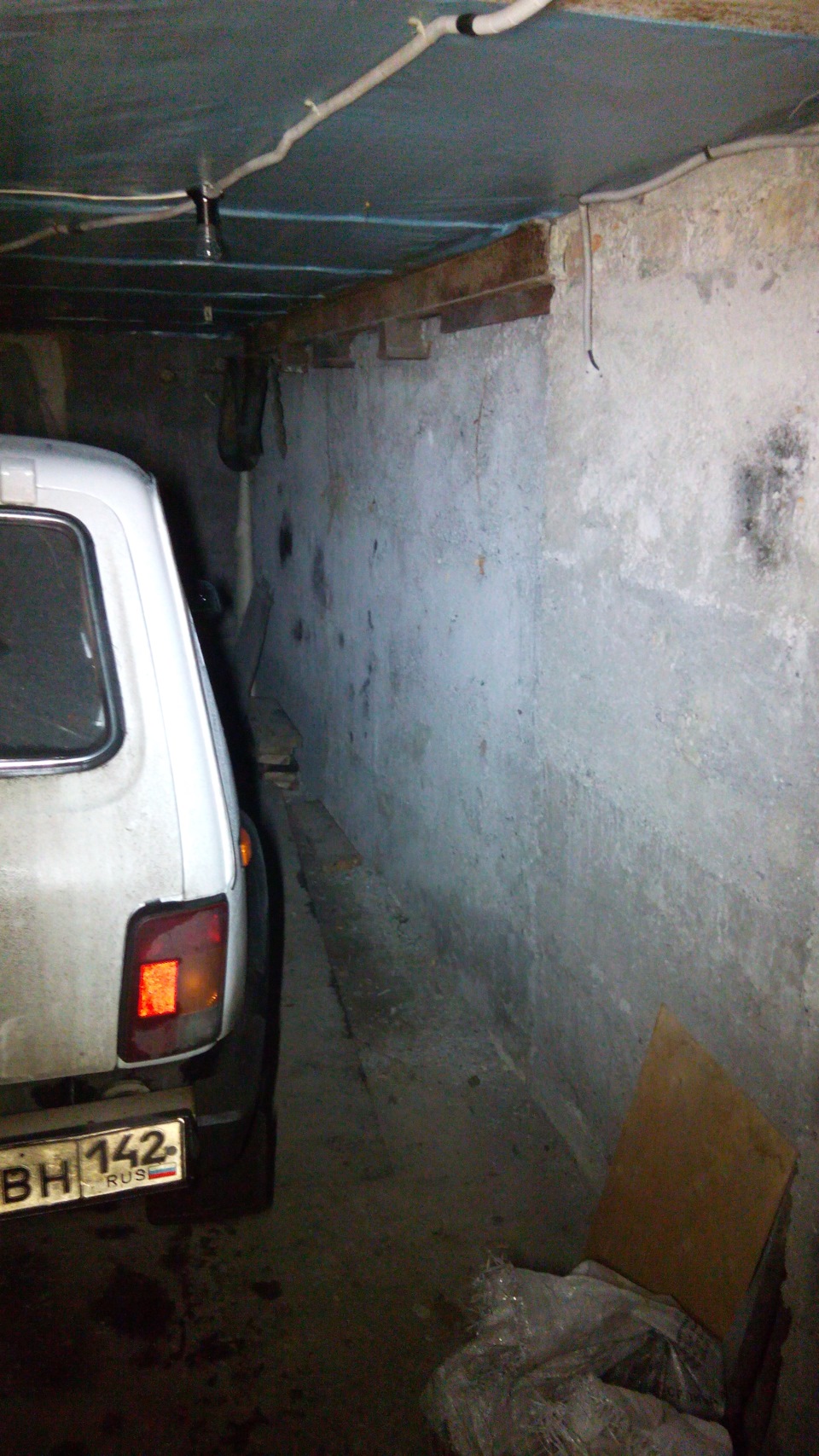

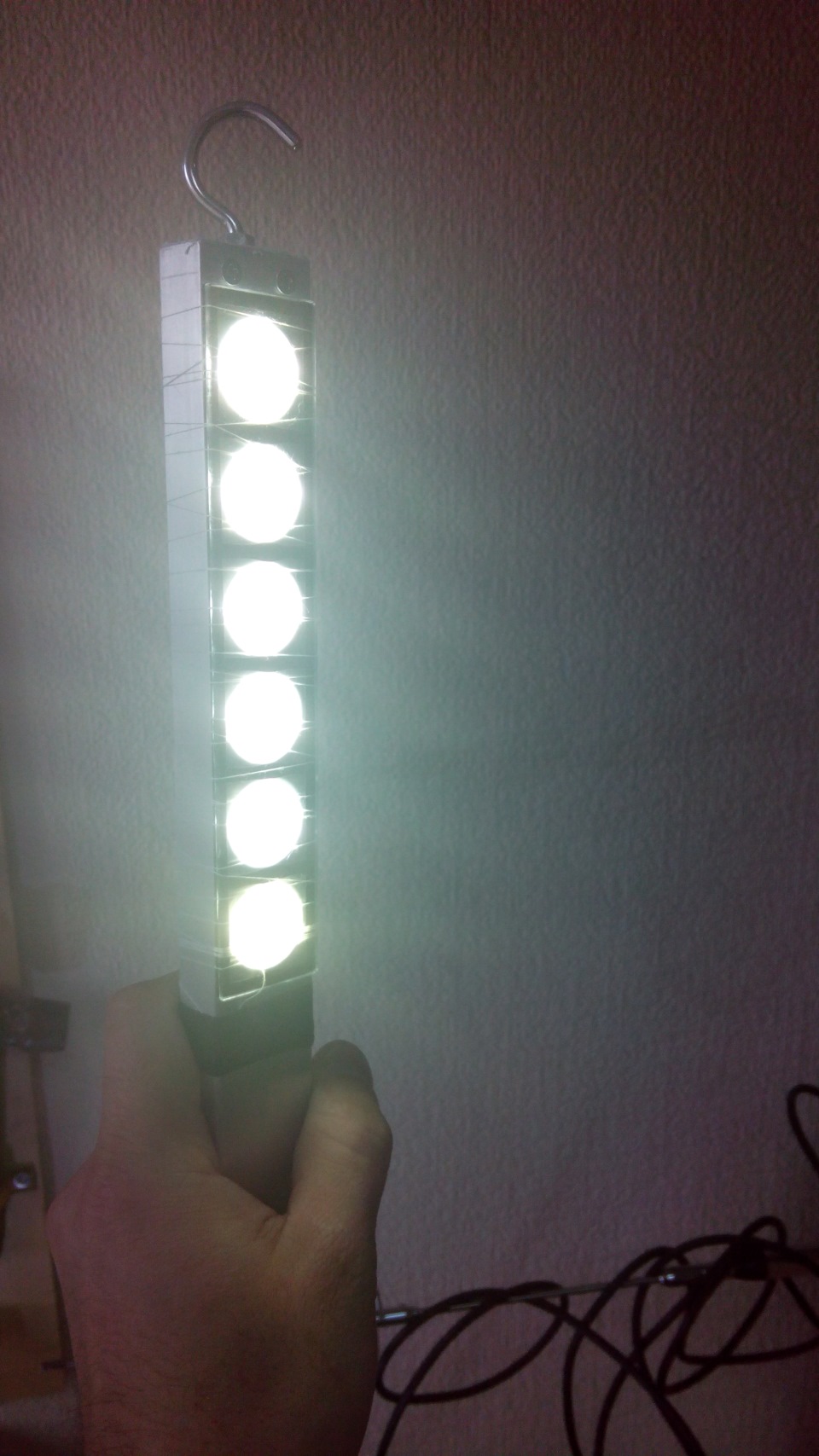

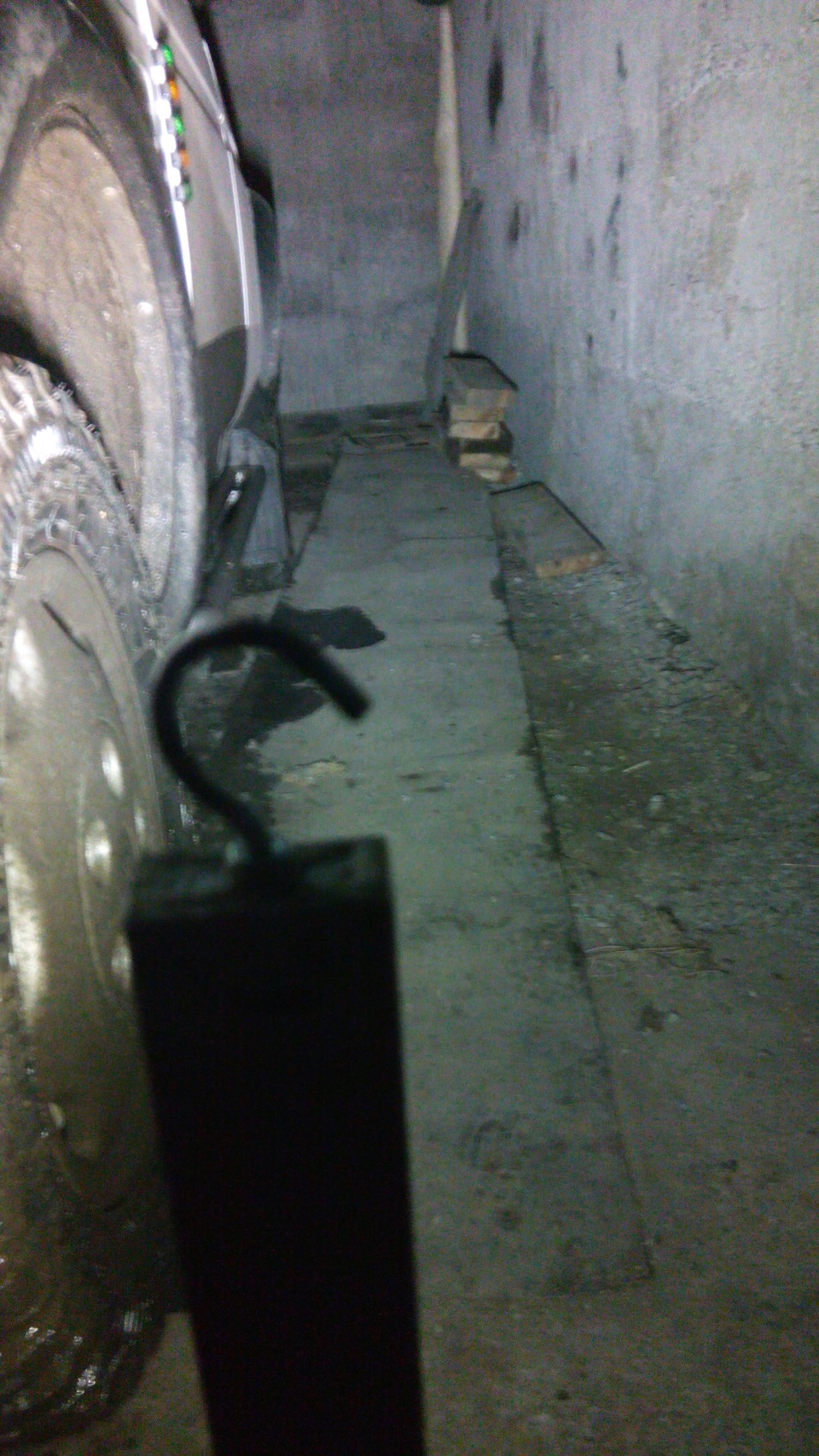

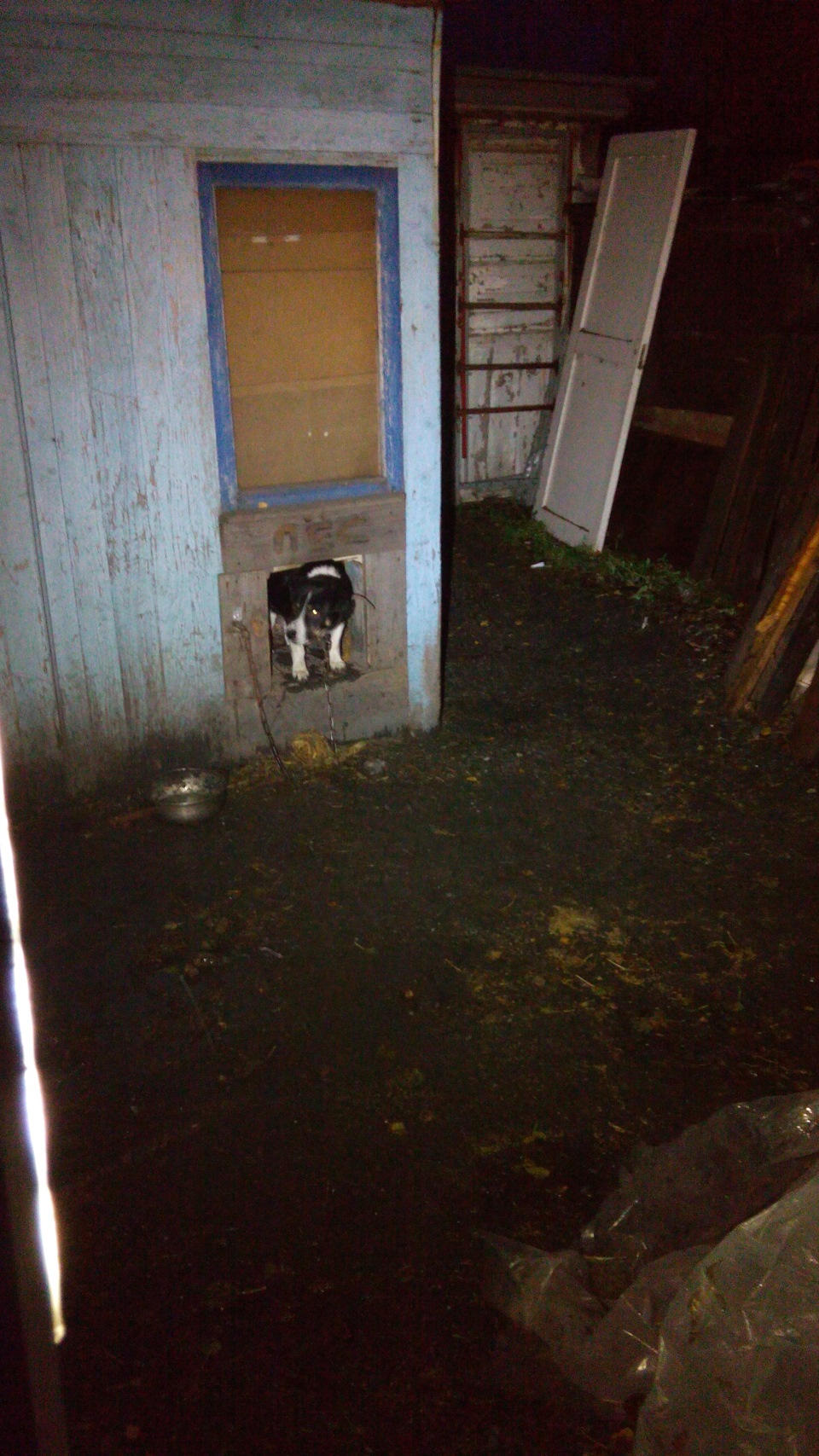

6 ватт вполне хватает для освещения необходимого участка. Единственное, линзы лучше брать на угол шире 60 градусов. Ручку переноски можно не изолировать. Светодиоды не имеют электрического контакта с корпусом переноски, драйвер имеет гальваническую развязку, напряжение на выходе драйвера не более 20 вольт. В жаркую погоду корпуса переноски вполне хватает для охлаждения светодиодов.
В качестве защиты использовать лучше литое оргстекло, а не экструзионное. Оно крепче, не растворяется дихлорэтаном. Его можно отмыть от масла, не ухудшая его прозрачности.
Переноской пользуюсь не только я, но и отец с братом. По предыдущему опыту, стояла задача сделать её более вандалоустойчивой :). Данная конструкция хороша тем, что в любой момент, при необходимости, можно её отремонтировать или заменить защитное оргстекло.
Ссылки на комплектующие:
Диоды
Драйвер
Теплопроводный клей
Линзы
Остальное покупалось в местных магазинах.
Простейшая переноска для автомобиля из светодиодной ленты
Мы живем в век светодиодов, которые помогают человечеству потреблять минимум электричества. Дело в том, что в обычных старых лампах накаливания, которые если сейчас и продаются, то как обогревательные элементы, большую часть электричества затрачивалось на выработку тепла. Светодиоды практически всю электроэнергию тратя на выработку света.
За это их так любят в наше время и активнейшим образом используют. Но не только высокий КПД светодиодов ценен для человечества. Но и любители что-то сделать дома своими руками также очень любят светодиоды за их малый вес, простоту установки, и возможность питать их от источника постоянного тока. Сделать специальную лампу-переноску для авто с помощью светодиодной ленты не было никогда так просто, как в наше время. Причем, стоит отметить, что можно менять количество светодиодов, а значит, можно сделать лампу как очень яркую для ремонта, так и менее прожорливую в потреблении электроэнергии.
Что понадобится для изготовления лампы-переноски для автомобилистов?
На деле нужно совсем мало, а сама конструкция лампы отличается простотой, легкостью в ремонте или замене сгоревших светодиодов, а также есть возможность использовать автономный источник питания. Раньше все лампы-переноски имели шнур, что затрудняло использование их даже профессионалами. Сейчас же светодиоды дают возможность сделать лампы-переноску с автономным источником электричества, небольшого размера, и простую в применении. Для изготовления лампы-переноски потребуется?
Все, как видно, доступно и стоит сущие копейки. Проблема может лишь заключается в источнике тока, так как использовав обычные пальчиковые батареи, с их помощью можно увеличить значительно вес лампы.
Процесс изготовления лампы-переноски для автомобилистов
Процесс сборки лампы-переноски достаточно прост. Достаточно использовать двухлитровую бутылку, которую можно обрезать на половину. По кругу приклеив с помощью обычного клея светодиодные элементы, можно с помощью шила вывести проводки от ленты внутрь футляра. Затем концы ленты стоит с помощью проводков прикрепить к источнику постоянного тока.
Использовав обычные батареи, нужно быть готовым к тому, что лампа станет весить достаточно много, что не желательно. Если есть несколько сот лишних рублей, то можно купить готовый литий-ионный аккумулятор, который легко поместится внутрь футляра из под старой бутылки, и приделать его можно с помощью скотча или клея. Выключатель крепится в проем, сделанный в тонкой стенке бутылки. В итоге можно получить первоклассную легкую лампу-переноску. Срок службы которой не ограничен, а количества света хвати для любых ремонтных и диагностических работ, связанных с автомобилем.
Не стоит бояться ни с литий-ионными аккумуляторами, ни с светодиодной лентой, ни с проводкой- они не нанесут вреда даже в том случае, если электросхема была подключена неправильно.
