Планшет в авто 2110
Планшетный ПК в панель 2112
Много месяцев меня посещала идея поставить большой экран в свой автомобиль. Сначала в девятку, затем в купеху. Двухдиновые магнитолы слишком дороги и не функциональны, автомобильные телевизоры дрянь полная, годится только для приема каналов, поэтому почти сразу было решено ставить планшет. Но какой?
Определившись с размерами понял что влезет только семи дюймовый, не больше + выходы должны быть обязательно в нижней части, а не в боковой, иначе попросту его не получится подключить из-за особенностей панели. Выбор пал на Wexler TAB 7i, который был куплен здесь. Хорошее разрешение, хорошие отзывы, подходящие выходы, полноценный USB и цена, не сильно жалко и испортить.
Решено было ставить на место решетки печки в центральную консоль

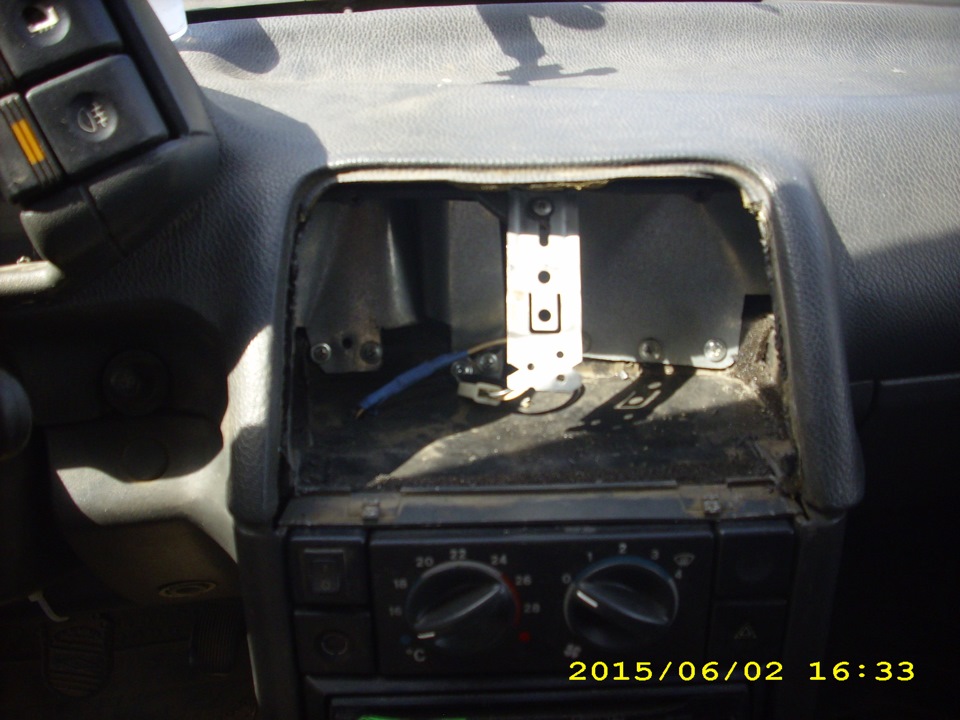

Дальше были долгие замеры, работа молотком и конечно-же болгаркой (за неимением более ювелирного инструмента). На удивление болгарка справилась со своей задачей на отлично. Думаю отличия на панели заметите сразу.
1. Была немного вырезана кнопка для легкого доступа к кнопке включения/выключения и блокировки планшета.
2. Сделано небольшое окошко для фронтальной камеры. В пробках можно и по скайпу поговорить 🙂

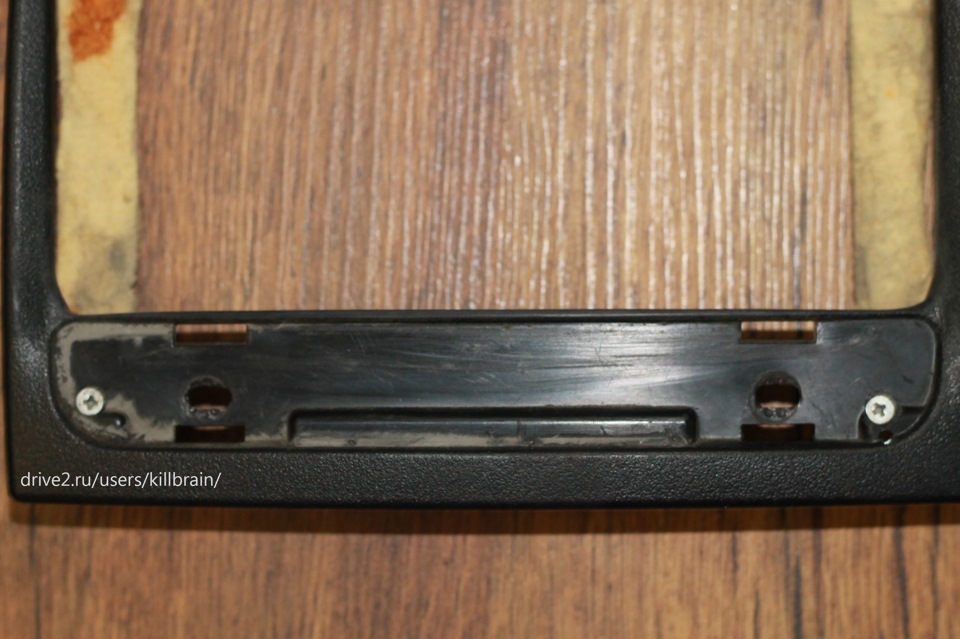

3. Почти полностью пришлось сточить напильником нижнюю планочку. Сделано это для того, чтобы нижние функциональные клавиши были доступны. Выше поднять его попросту невозможно из-за закругления возле кнопок.

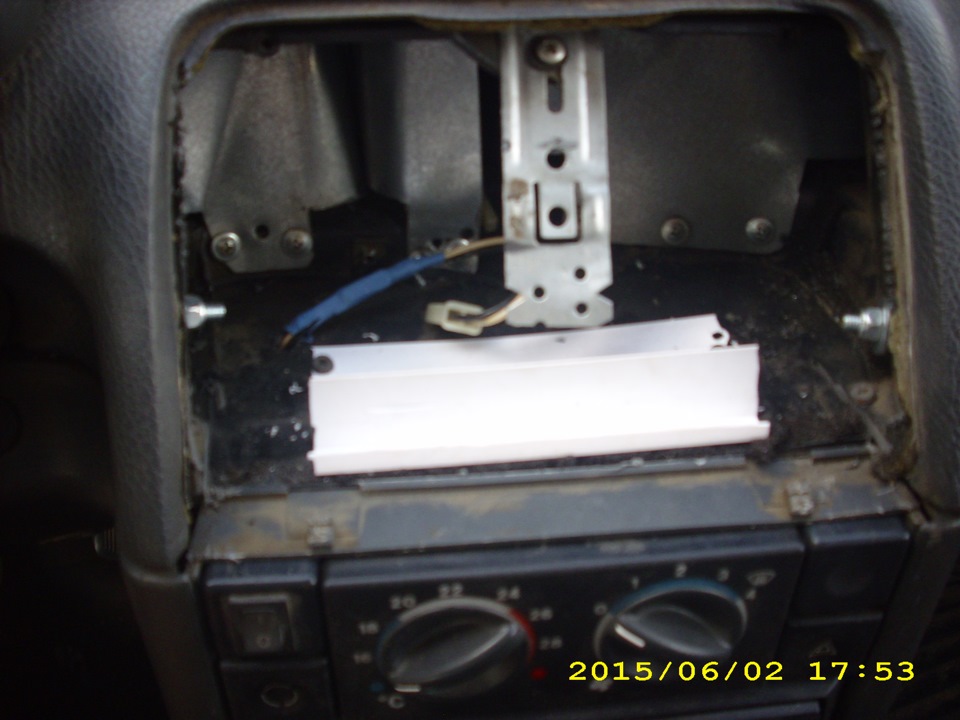

Для поддержания планшета на месте сзади были сделаны два небольших крепежа из алюминия. По началу смутило что они мягкие, но при инсталляции это оказалось даже плюсом.
Затем была куплена черная краска для пластика. Доверился надписи «ВАЗ 2110» на этикетки и не прогадал. Цена правда 300р., но цвет отличный, сохнет очень быстро.
Долго думал что делать с термоизоляцией, но потом решил что ничего страшного не случится, главное следить куда направлен горячий воздух. Сложил в 4 слоя негорючую термоизоляционную ткань и наглухо приклеил ее супер клеем. 🙂

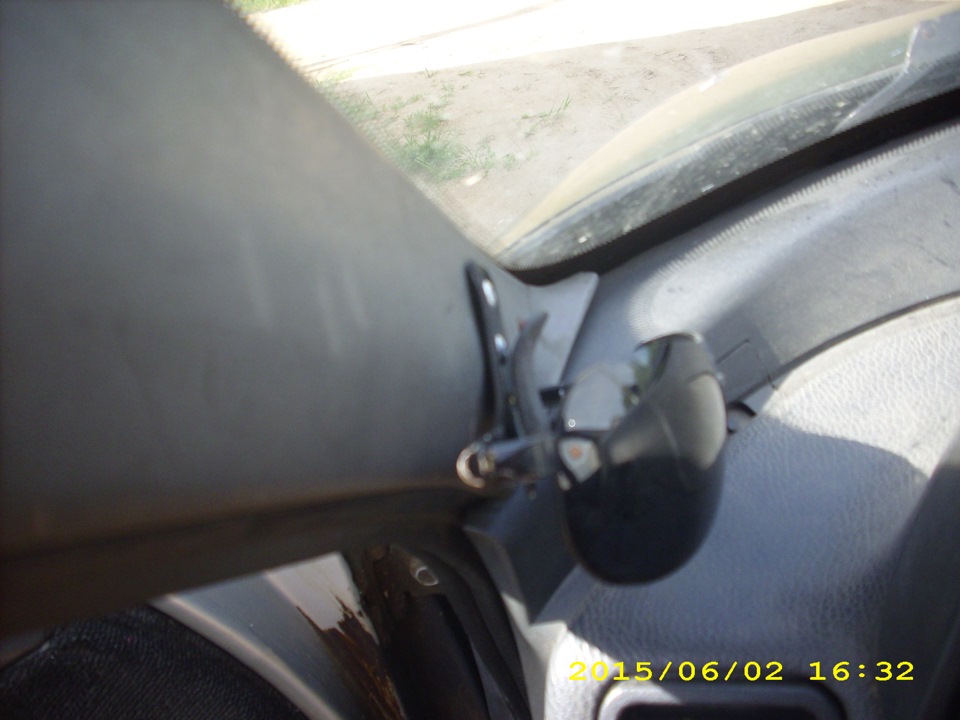

Тут также можно увидеть следы работы болгаркой в салоне О_о
Как назло рука дрогнула в самый не подходящий момент и была запилена часть основной панели 🙁 Печально, но что уж тут поделать.
Совсем забыл. Предварительно все было поменяно местами. Полка переехала на самый верх, регулятор печки по центру и магнитофон в самый низ.

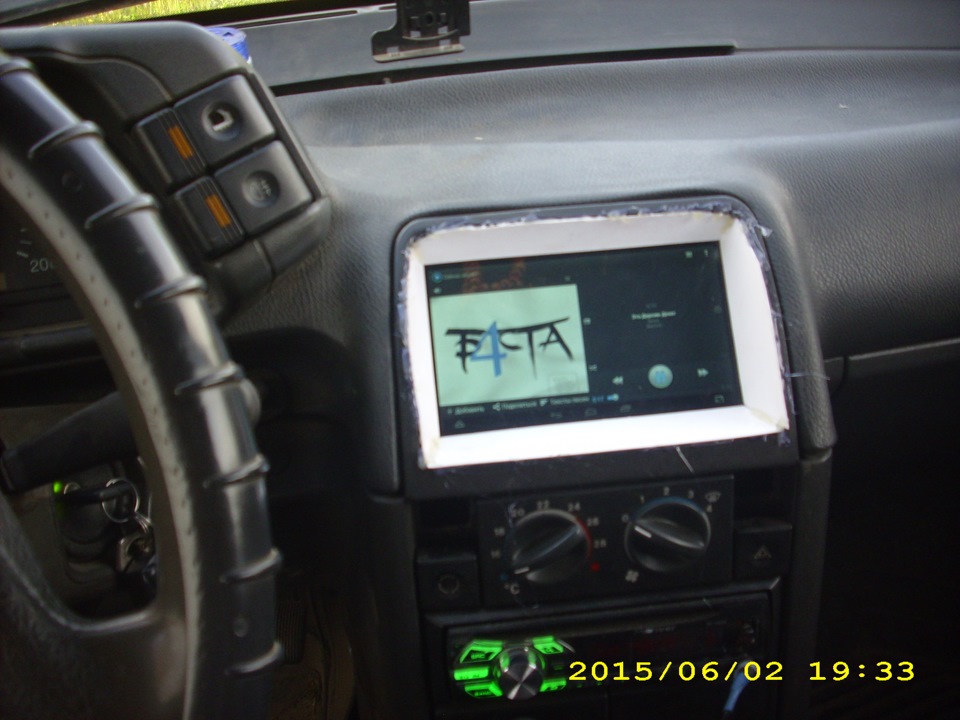

А дальше… а что дальше? Долго все подгоняем, режем пластик и металл, невероятными усилиями пытаемся засунуть планшет в то место, где его не должно быть от природы. Только с этим просидел почти пол дня, но я все-таки это сделал!
Полку впоследствии решил вынуть и закрыть это место стандартной крышкой, дабы туда не лезли пассажирские руки и не дергали проводку.
Теперь можно ставить автомобильный инвертор, который будет подзаряжать батарею планшета, внешний жесткий диск (думаю стоит брать также с питанием от розетки) и какой-нибудь USB-модем.
Удобный плеер, фильмы, игры, интернет (пробки, навигация) — все это доступно в машине, я счастлив 🙂
Затраты:
Планшет — 5500р.
Краска для пластика — 300р.
Кабель 3.5мм. — 78р.
Супер клей не считаю.
Куча свободного времени.
Ну и на последок немного видео)
планшет в панель 2110
закончил я работу над планшетом, собственно вот и процесс.

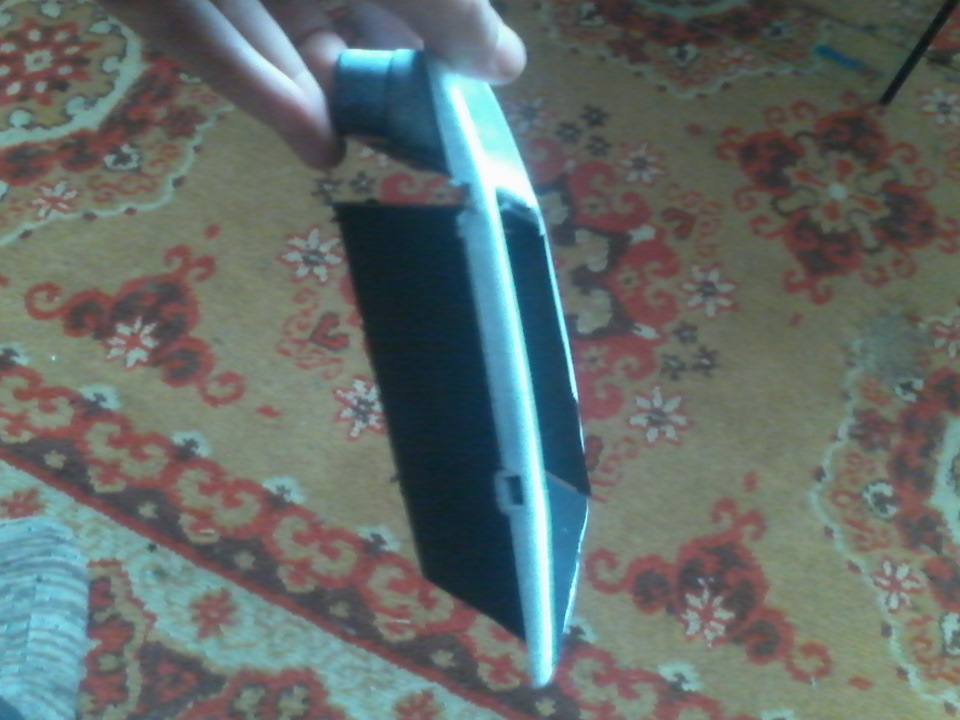

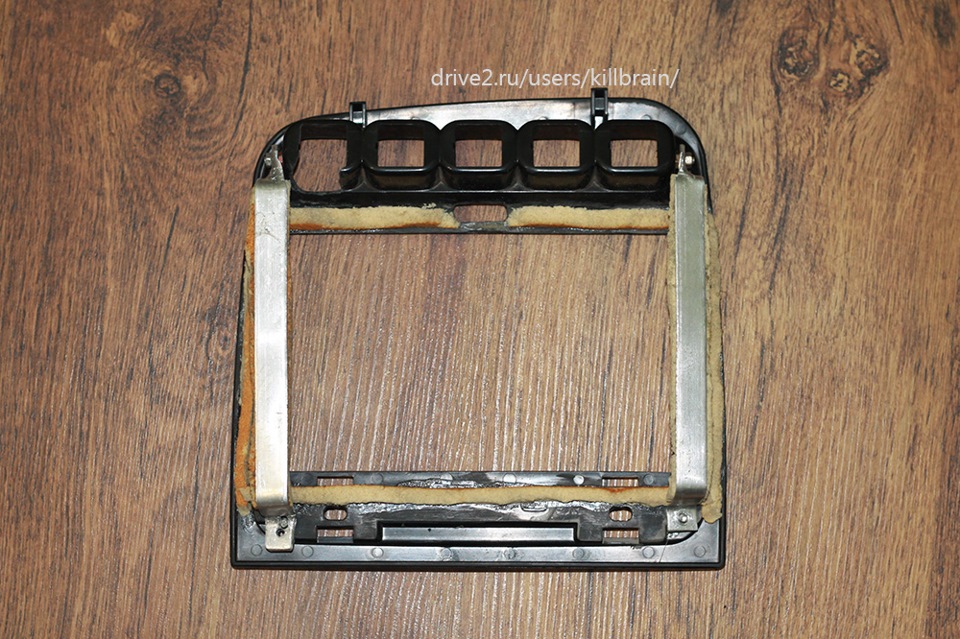

для начала взял центральный дефлектор и выпилил дремелем всё, что мне совсем не нужно. заводские крепления оставил, чтобы не выдумывать, как потом крепить рамку к панели. получилось так
затем взял бумажку и прикинул, какие будут стенки у этой рамки
перенес бумажку на пластик, прихватил к рамке термоклеем в нескольких точках
затем залил всё это дело эпоксидкой и подождал денек. после того, как всё слиплось, выпилил всю лишнюю смолу

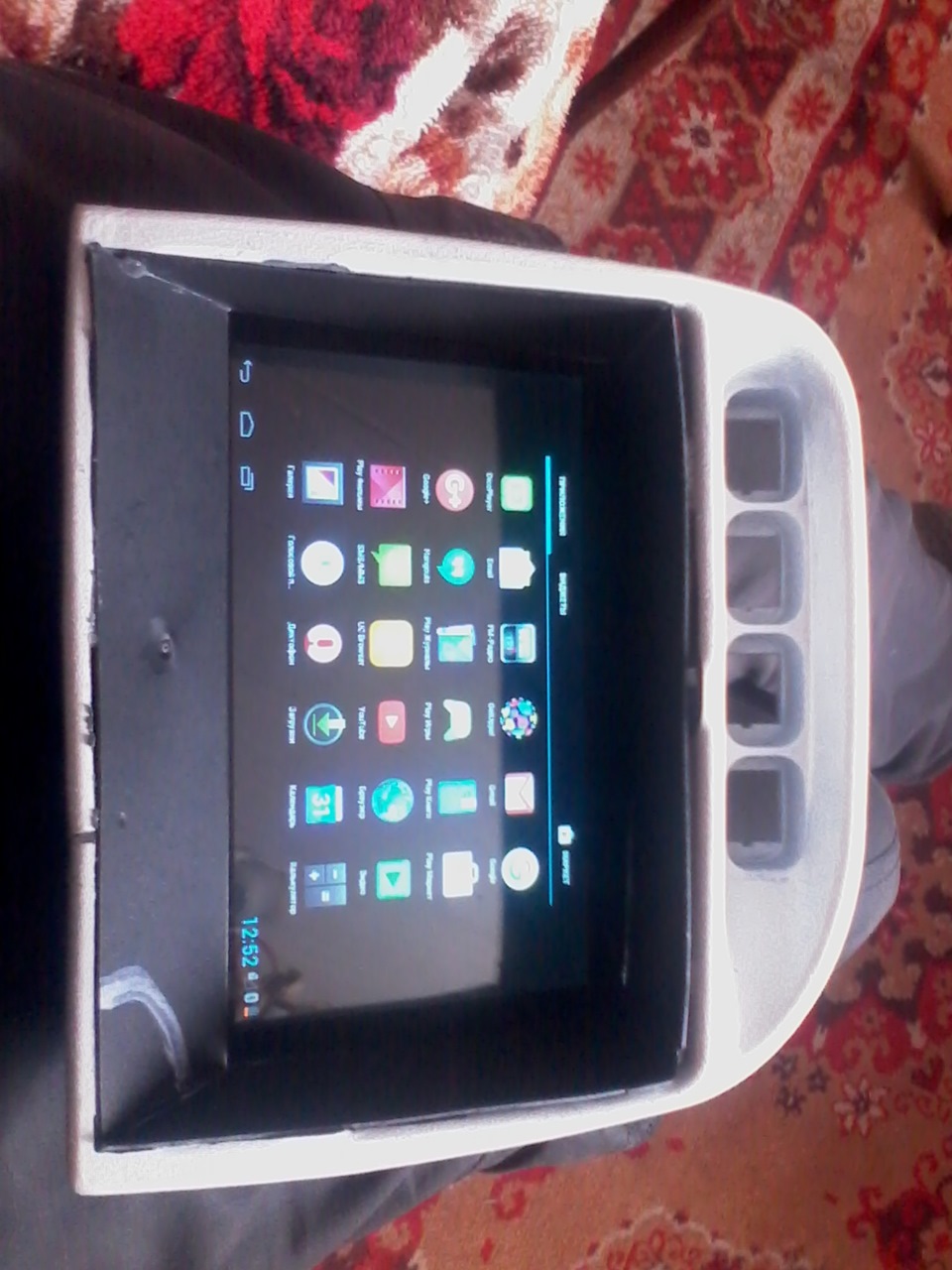

понес в машину примерить

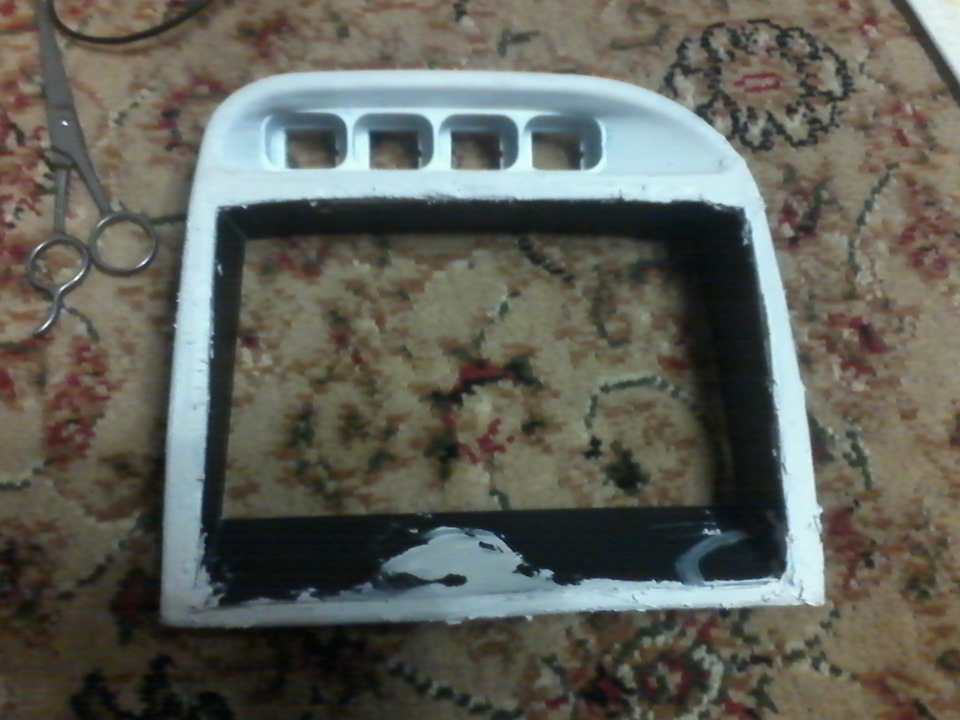

затем замазал всё неровное шпатлевкой по пластику и затер наждачкой. совсем идеально не стал выводить, поленился. отмыл от пыли и задул из балончика матовой краской

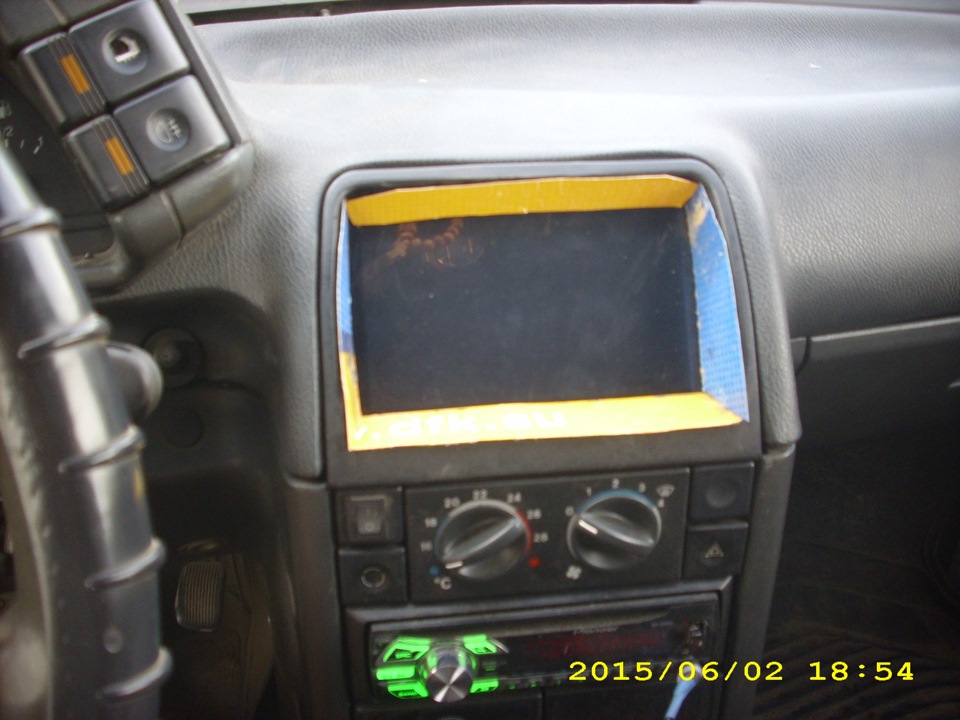

в ходе многочисленных примерок, замерок, и прочего подобного баловства, нещадно удалил весь пластик, который мешался. затем взял стеклотекстолит, продырявил его и прикинул, как заглушку воздуха в центральнй дефлектор
далее приклеил к ней вспененный фольгированный целофан, закрепил всё в панели

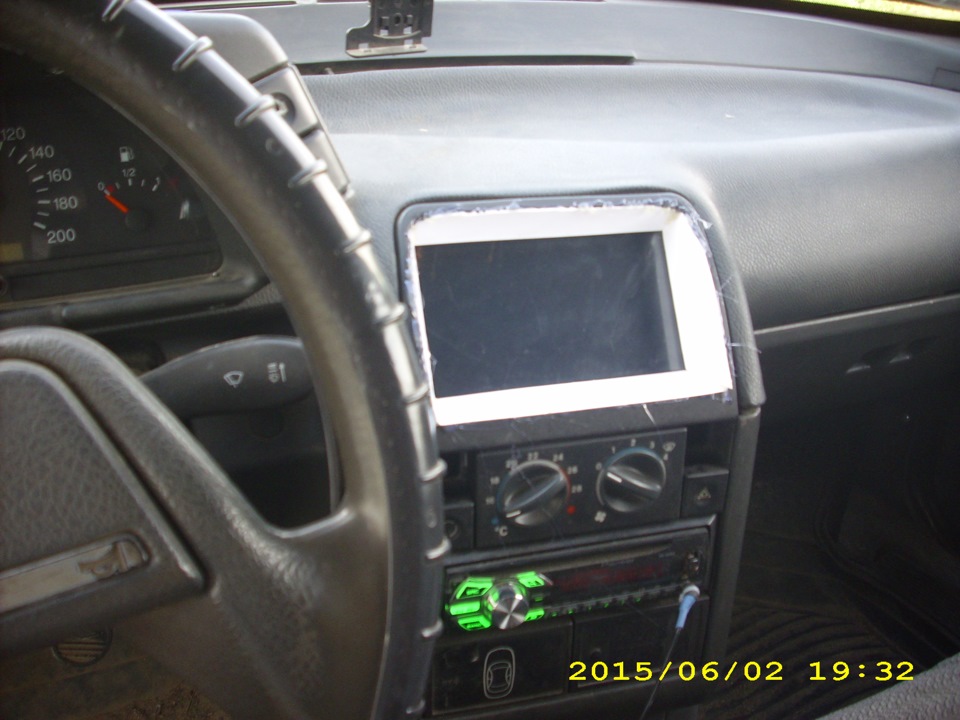

ну и для пущей верности залепил всё, что можно, армированным скотчем
да, перед оклейкой, зафиксировал заслонки, чтоб не шевелились совсем. 80% на лобовуху, ос альное в ноги. дует норм, в принципе, по другому не использовал
вот собсвенно и всё с панелью.

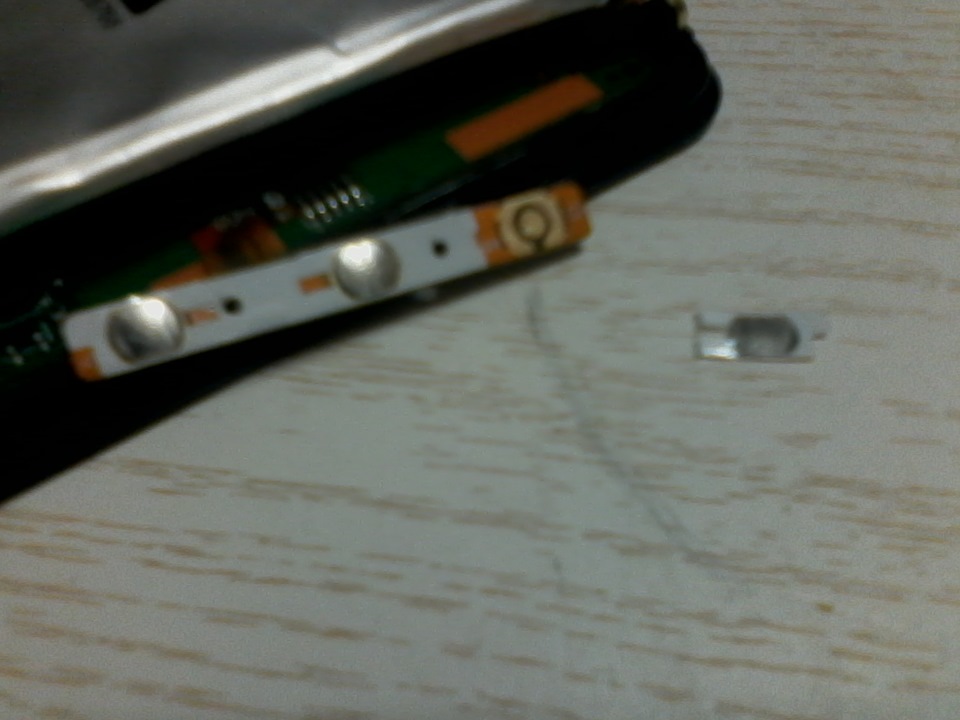

следом взялся курочить планшет)) моё любимое занятие — разобрать что-то
разобрал, вынул батарею, припаял к ней провод, около полуметра, затем вывел прода от кнопки блокировки и вынул анттену gps. её можно наблюдать на видео справа от планшета. найду такой проводок экранированный и удлиню под зеркало. пока временно так. так же кинул провод зарядника. собрал планшет, включил (странно, не должен был) потестил и понес в машину. батарею закинул под мозг, раскурочил кнопку кондиционера (единственная деталь кондиционера в этой машине) и вынул из нее фиксатор. подключил кнопку, зарядник и собрал всё в панель.
вот вроде и всё. смотрим скучный видос (для наглядности) и оцениваем)
Планшет в панель ваз 2110(часть1)
Планшет мегафон логин 2, что не понятно спрашивайте
Лада 2110 1999, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 35
Чет не догнал… конечного варианта бы…
Чет не догнал… конечного варианта бы…
Следи … Скоро будет конечный вариант. Уже есть запись с планшетом в панеле, посмотри 3 часть, осталось покрасить рамку и подключить кнопку блокировки )
Идея вообще класс, тоже хочу сделать, руки ни доходят)))
Спасибо))) давно хотел да все руки не доходили)
замути через какю-нибудь старенькую магнитолу, типо пионера родного. чел делал интересно, брал планшет, а мафон убирал под торпеду. из мафона подключал усилитель. а соединял через провод аукса планшет с мафоном. мафон на единую кнопку как и планшет вкл\выкл. хз но мафон без панели был, ток усилок короче с каналами с мафона использовался )
Да а зачем у меня планшет к мафону через блютуз подключается
замути через какю-нибудь старенькую магнитолу, типо пионера родного. чел делал интересно, брал планшет, а мафон убирал под торпеду. из мафона подключал усилитель. а соединял через провод аукса планшет с мафоном. мафон на единую кнопку как и планшет вкл\выкл. хз но мафон без панели был, ток усилок короче с каналами с мафона использовался )
Звук такого же качества как с флешки
чет тоже начал задумываться о планшете, только в качестве головного устройства, а не просто экранчика))
Планшет подключяется к магнитоле через блютуз))
чет тоже начал задумываться о планшете, только в качестве головного устройства, а не просто экранчика))
А ты что имеешь в виду в качестве головного устройства?
исключить магнитолу полностью из авто, хочу чтоб планшет за все отвечал, в идеале и за пару кнопок или за печку))
Без магнитолы как добьешся качественного звука? Про печку я тоже думал, видел пару видео как спланшета свет включается, печка, регуляровка печки тепло/холод и ноги/лобаш/ лицо
ну может качественно прям не добъешся, ну я думаю приблизиться к такому можно будет)
Ну если без саба то еще куда не шло, но мне такое не подходит ахах)))
исключить магнитолу полностью из авто, хочу чтоб планшет за все отвечал, в идеале и за пару кнопок или за печку))
Но я не стал так заморачиваться мне хватит того что фильмы можно посмотреть или клипы включить.
мне вот только наврятле он влезит из-за моих кнопок в том месте, всё попробывать хочу и забываю
Установка планшета на ВАЗ 2110 с европанелью.
Всем привет. Как то на драйве увидел публикацию, как парень вставлял в европанель 7 дюймовый планшет. Тема не новая, но мне показалась интересной. Такое впечатление, что дизайнер и конструктор предусматривали установку в центр европанели монитора или каких либо органов управления. Можно заметить, что центральная решетка как бы повернута к водителю. Долго думал над установкой себе в машину планшета. Экран должен был выглядеть максимально солидно. Что бы у человека складывалось впечатление, что данная позиция идет в стоке. Итак, приступим…
Что мне потребовалось для установки:
1. Планшет 7 дюймов (Я выбрал Huawei Media Pad X3). Купил на авито б/у.
2. Понижающий модуль XL4015 (2 шт.) Купил на али.
3. Кнопка включения (без фиксации). Изготовили под заказ.
4. Камера заднего вида Blackview UC-23 PRO. Купил на озон
5. Плата видео захвата Video DVR (EUsbRcaSv) — чипсет UTVF007. Купил на озон
6. Разъемы для соединения проводов. Купил в автомагазине.
7. Провода, олово, флюс, термоусадка. Все было.
8. Разъем под кнопку. Извлек из старой проводки.
Первое что нужно сделать, это извлечь АКБ из планшета. Оставлять АКБ в планшете нельзя! На АКБ написано напряжение питания. Его запоминаем. В моем случае оно составило 3,8 вольта. Так же на АКБ стоит плата контроллер. Отрезаем АКБ от контроллера и на его место припаиваем провода и выводим их из планшета. ВНИМАНИЕ! Соблюдаем полярность! Контроллер подключаем обратно к планшету. Так же припаиваем тонкие провода к кнопке включения и тоже выводим их из планшета. Если вы будете подключать камеру заднего вида, вам так же потребуется вывести 4 провода для USB. Провода маркируем или используем провода разной расцветки, иначе можно потом все перепутать. В планшет ставим сим карту и флешку. Симку подключаем к общему трафику вашей сим карты что в телефоне. Благо мой оператор позволяет так сделать.
Покупаем новую рамку и извлекаем из нее все ламели. Напильником дорабатываем рамку изнутри под размер видимой области планшета. Фиксацию рамки осуществляем 3 алюминиевыми пластинами, затянутыми в термоусадку. Крепление пластин производится винтами потай.
Подготовка авто к установке.
Снимаем центральную рамку.
Заклеиваем центральное сопло виброй два слоя. Я взял вибру 2 мм. Заранее выводим 2 провода (+12 В) питания от магнитолы. Парприз нужно немного подпилить по месту, так как планшет с рамкой не проходил по ширине в верхней части. Доработка парприза останется незаметной, т.к. расширение закроет рамка. Расширение нужно делать предельно осторожно, так как можно по неаккуратности повредить видимую часть парприза!
Далее припаиваем разъем к проводам питания. К разъему подключаем понижающий модуль (стабилизатор питания DC/DC), он делает из 12 вольт необходимые 3.8 В. Стабилизатор помещаем в пластиковую коробочку и подписываем выходы. Проверяем наличие питания на выходе 3.8 В. На провода, идущим на колодку кнопки включения планшета, тоже устанавливаем разъемы. Для удобства используем 2 контактные разъемы с али, они не требуют пайки, а просто зажимают провода. В случае если нужно будет снять планшет, то можно просто разъединить разъемы. В результате, планшет установить и снять занимает 2-3 минуты.
Подключение производим по схеме ниже.
Теперь нужно подключить камеру заднего вида. Но вот тут самое интересное.
Заказал 2 камеры с али экспресс:
1. Дорогая с динамической сеткой.
2. Вторая дешевая но с кучей положительных отзывов.
Камеры пришли, решил проверить на столе для проверки. Работают, но имеется «снег» и сильно греется разъем подключения. Как то меня это все расстроило, так как обе камеры, похоже, были бракованные.
Решил заказать еще одну камеру, но уже на озоне (название указал вначале статьи).
Третья камера пришла хорошая. Разъем питания не грелся. Качество видео было на уровне. Изображение было достойное и при малой освещенности.
Сигнал с камер выходит аналоговый. На моем планшете нет аналогового входа. Поэтому придётся купить конвертор, который позволяет аналоговый сигнал конвертировать в цифру и передавать его по USB в планшет. Заказал на али два разных конвертора EasyCap.
Обе конвертора не захотели работать с ОС Android, но при этом на ПК под Windows отлично работали!
Почитал в интернете описание на конверторы, нашел, что с ОС Android работает конвертор на чипе UTV007. На али под этим названием продают все что угодно, но только не то что нужно. Купил еще один в интернет магазине, он тоже не захотел работать на планшете. В помощь опять пришел озон. Заказал там конвертор с чипом UTV007 и вроде как с поддержкой ОС Android. И действительно все заработало. Внутри был UTVF007, не знаю чем они отличаются от UTV007. В результате я получил из 4 один рабочий.
Сверлим отверстия под камеру в бампере над номерным знаком. Вставляем камеру, фиксируем гайкой, что идет в комплекте с камерой. Дополнительно мажем камеру герметикам перед установкой. Подключаем камеру к фарам заднего хода, подключение производим через герметичный разъем. Далее видео (желтый) кабель подключаем к проводу, укладываем в самую маленькую гофру и тянем провод через всю машину к планшету.
Другой конец кабеля нужно подключить в плату видео захвата Video DVR. Плата в свою очередь должна быть соединена с планшетом через OTG кабель. Я его изготовил сам. Почему через OTG кабель? Да потому что тока USB планшета не хватает для питания платы видео захвата. Поэтому используем еще один источник регулируемого напряжения для питания платы видео захвата. Питание стабилизатора берем от провода, что выходит с блока предохранителей и идет на фары заднего хода. Получается, что питание приходит на стабилизатор тогда и только тогда, когда мы включаем задний ход. Питание +5 В заводим на USB разъем (красный провод). Выход питания из планшета подключаем на индикатор кнопки включения. Это позволяет нам понимать, включен ли планшет и экран просто ушел в «спячку» или планшет выключен. Так же можно еще добавить реле времени, которое будет включать планшет после выключения зажигания. Но я пока не совсем уверен что нужно делать. Над этой доработкой нужно будет еще подумать.
На рабочий стол ставим картинку с иконками и логотипом АвтоВаз. Ставим программу Total Launcher. На места надписей (кнопок) ставим ярлыки необходимых программ. Ярлыки делаем прозрачными. Лаунчер в настройках выставляем как основной. После запуска ОС программа будет запускаться автоматически. В настройках планшета выставляем автоповорот экрана. Программа для работы видео с камеры заднего вида была взята USB CAM. При включении задней скорости, питание подается на камеру и на Video DVR. Тут же происходит запуск программы и поверх всех окон открывается программа с видео. По завершению видео сигнала программа должна свернуться, но программа этого не делает, так как это позволено делать только в платной версии. Вы ее можете кстати купить. (От ускоглазые хитрюги) У программы куча настроек которые могут вам позволить записывать видео с камеры и даже транслировать его в интернете.
Что бы сделать заставку Lada при включении планшета необходимо найти на планшете и заменить файл bootanimation.zip. У каждого планшета он находится в разных местах. Заменив файл, любуемся загрузкой логотипа АвтоВаза. О том как создавать файл bootanimation.zip читаем в интернете, там полно информации.
Есть общие советы:
1. Берите надежные разъемы под пайку для питания планшета.
2. Не делайте скрутки проводов, только разъемы под пайку.
3. Используйте качественные провода, я использовал провода от старой косы ВАЗ 2110. Отличные медные провода и изоляция хорошая. Можно по цветам подобрать то что вам нужно.
4. Перед подачей питания всегда проверяйте полярность и помечайте где (+) а где (-).
Планшет в авто. Часть 1.

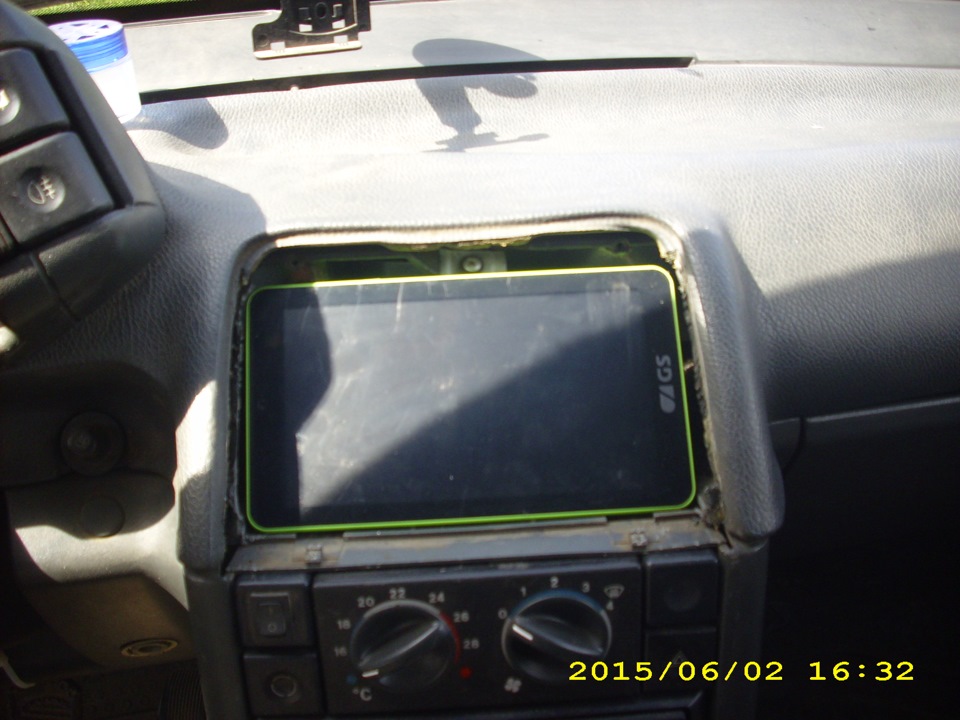

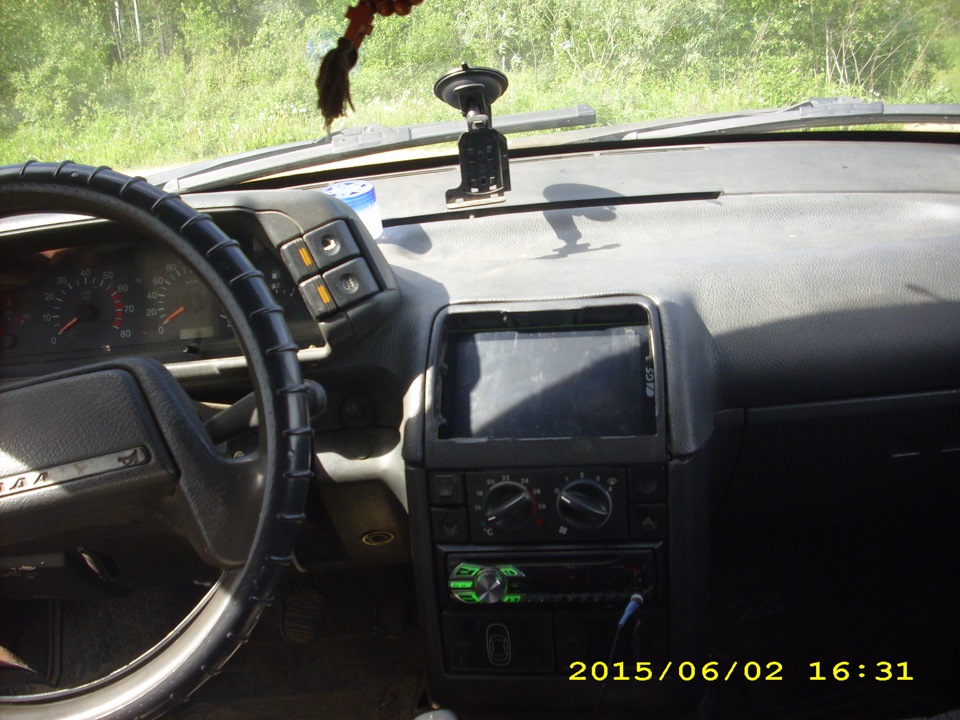

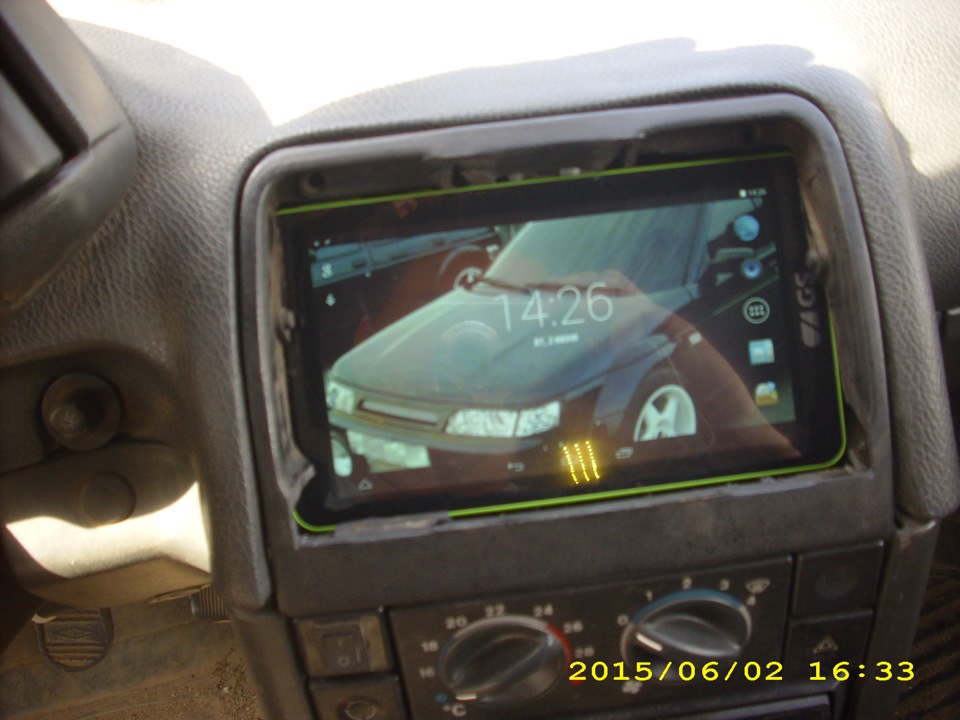

Давняя идея планшета в авто начала воплощаться. Планшет куплен простенький GS700, он же триколор планшет.
Размер 7 дюймов, навигация и яркий IPS дисплей, то что нужно.

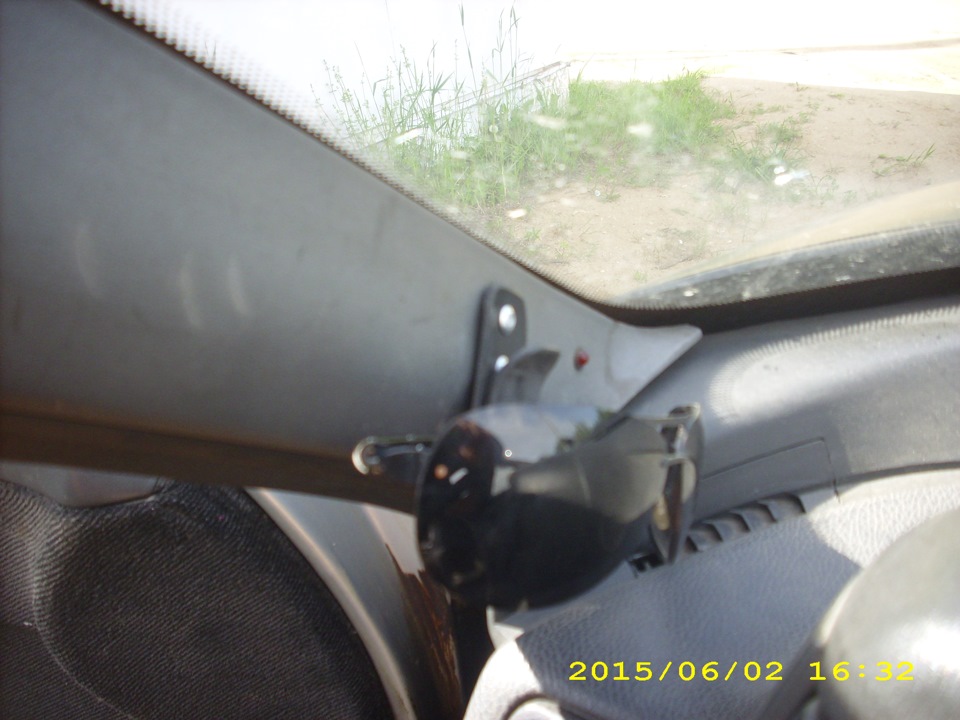

Кромсаем родную рамку центрального воздуховода, а так же панель в местах ее прилегания.

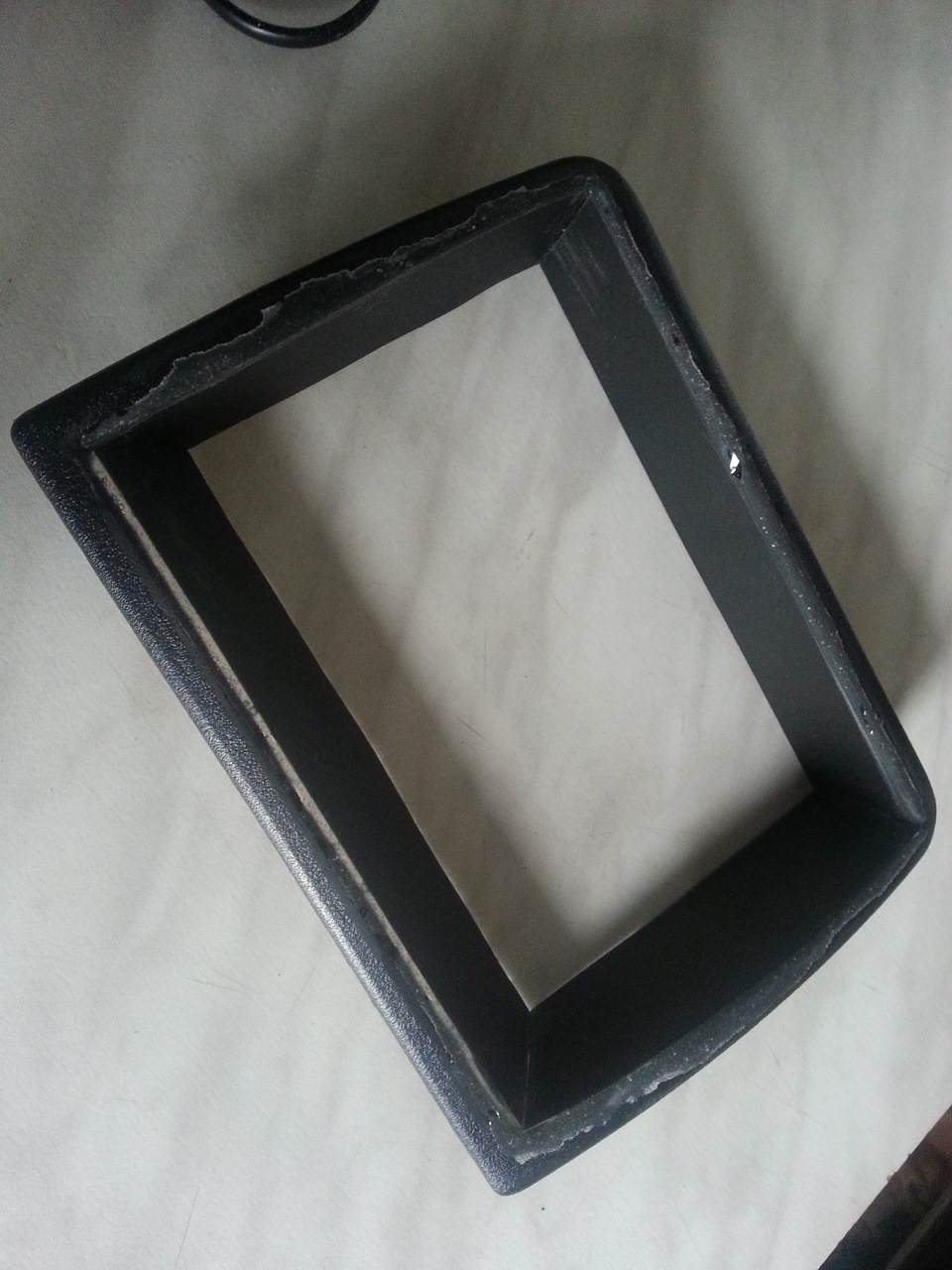

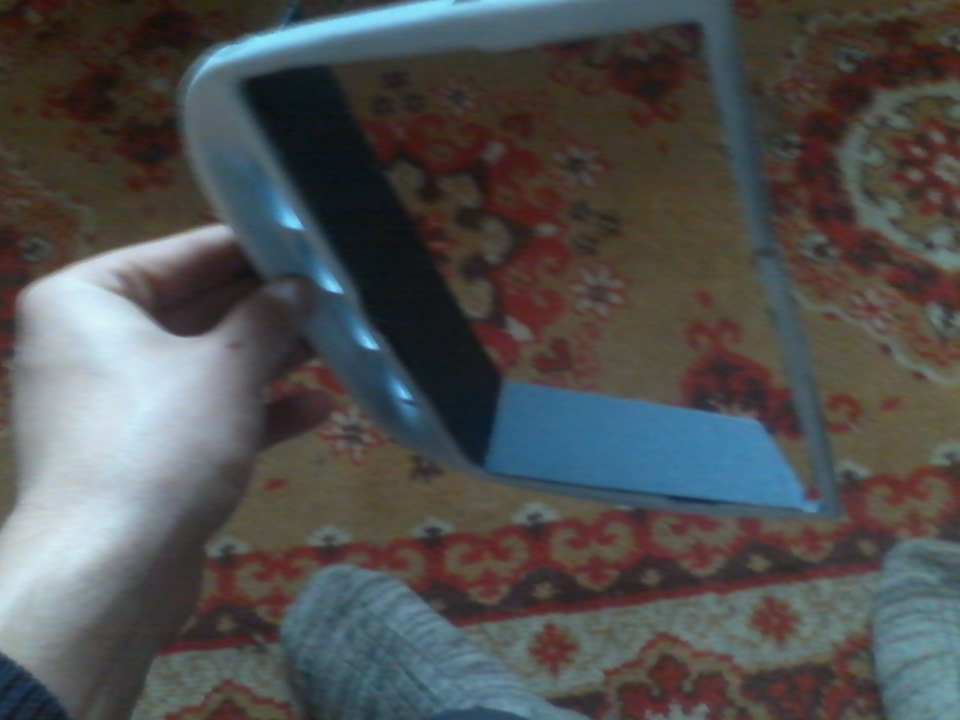

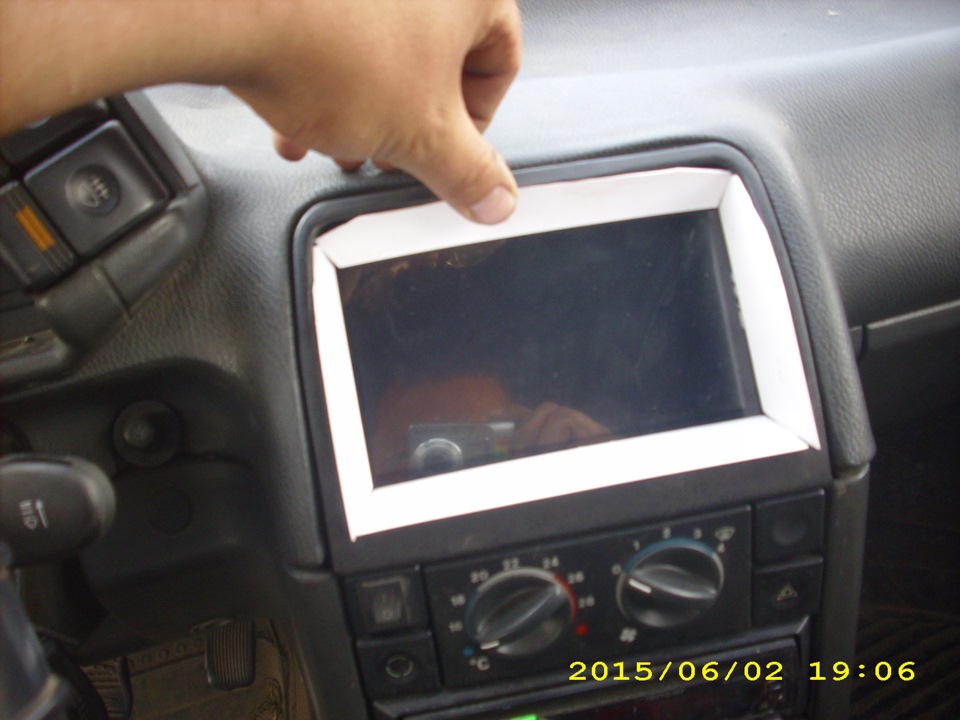

Вырезаем сначала из бумаги части будущей рамки,
затем переносим на пластик.

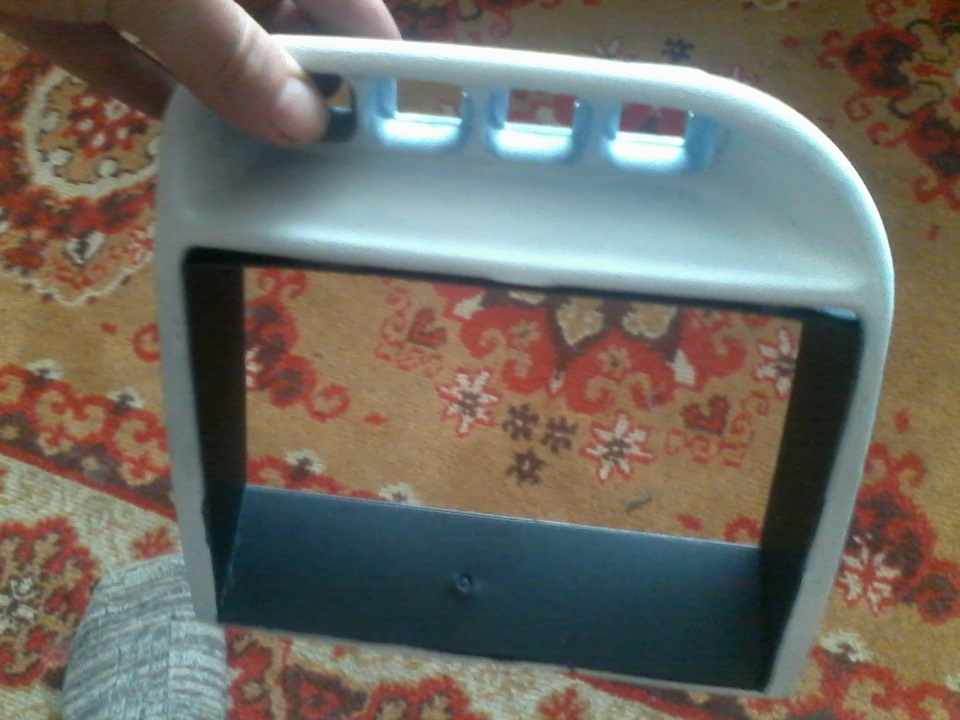

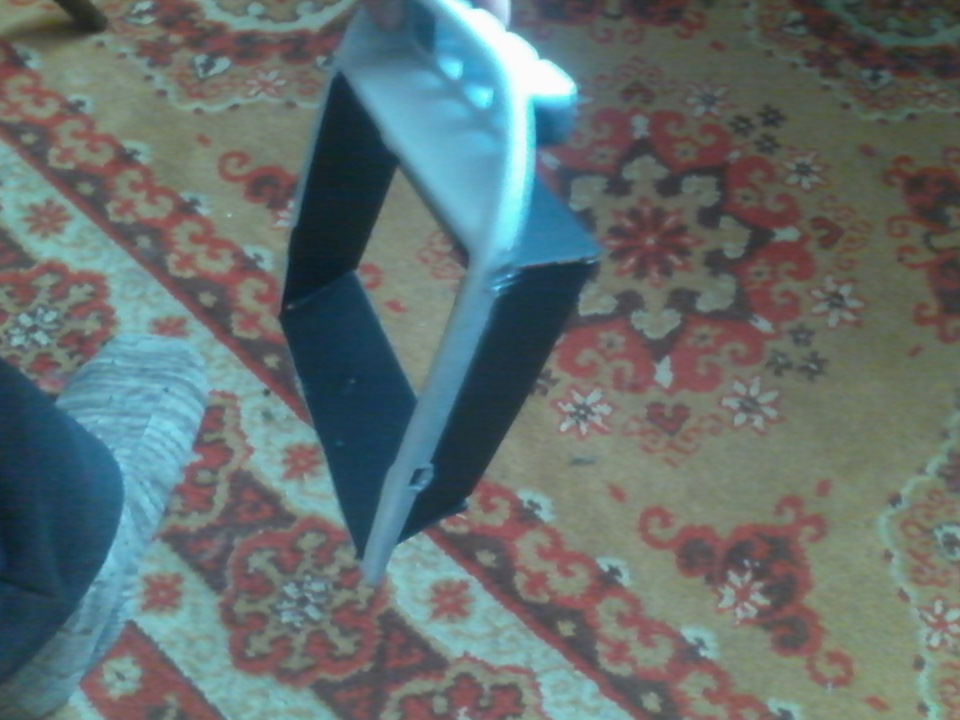

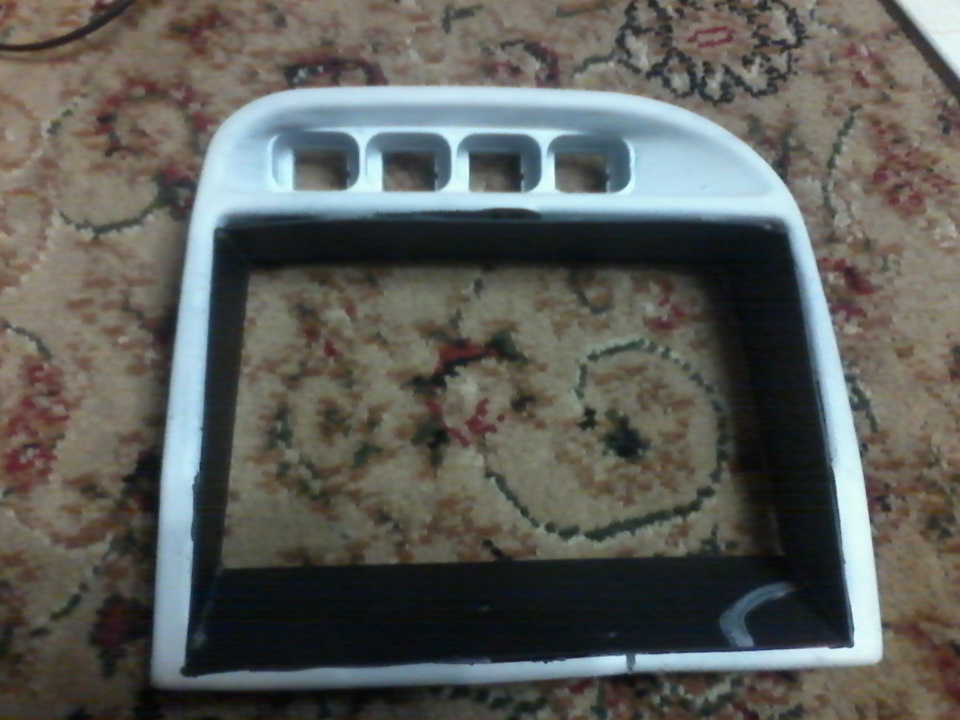

Получился черновой вариант рамки, дальше будет проклеиваться изнутри, шпаклеваться и красится. Но об этом уже в следующей части…
