Подсветка разъёма USB.
Всем привет!
Решил подсветить дополнительный разъём USB на панели прикуривателей, который был добавлен в этой записи. Там тьма полная и попасть в разъём в сумерках просто не реально.
Для этого приготовил следующее:
Прикладываем обрезок макетки к корпусу разъёма и по месту делаем два отверстия сверлом 1,5мм на глубину, равную длине болта М2.
Собираем в кучу светодиоды, контакты, резистор и макетку, получаем это:

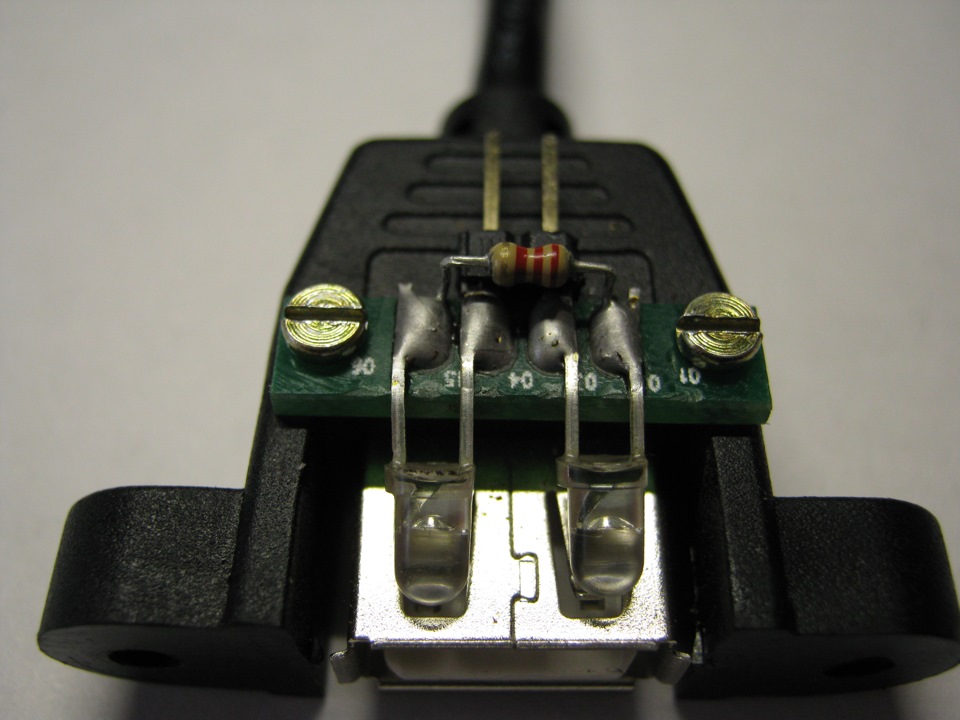

Привинчиваем получившуюся плату к корпусу разъёма
Устанавливаем получившуюся конструкцию на панельку и смотрим, как всё становится
Теперь эту конструкцию надо запитать. Решил подключиться внутри блока AUX/USB.
Разбираем этот блок на части, отжав две защёлки лицевой панели по бокам блока
Провода протягиваем в отверстия для отсутствующих заклёпок крепления разъёма к плате
И припаиваем провода с обратной стороны платы к этим точкам
Подобным образом решил подсветить и разъём самого блока AUX/USB, для этого вынул вставку с надписями и сделал окошко в перегородке лицевой панели

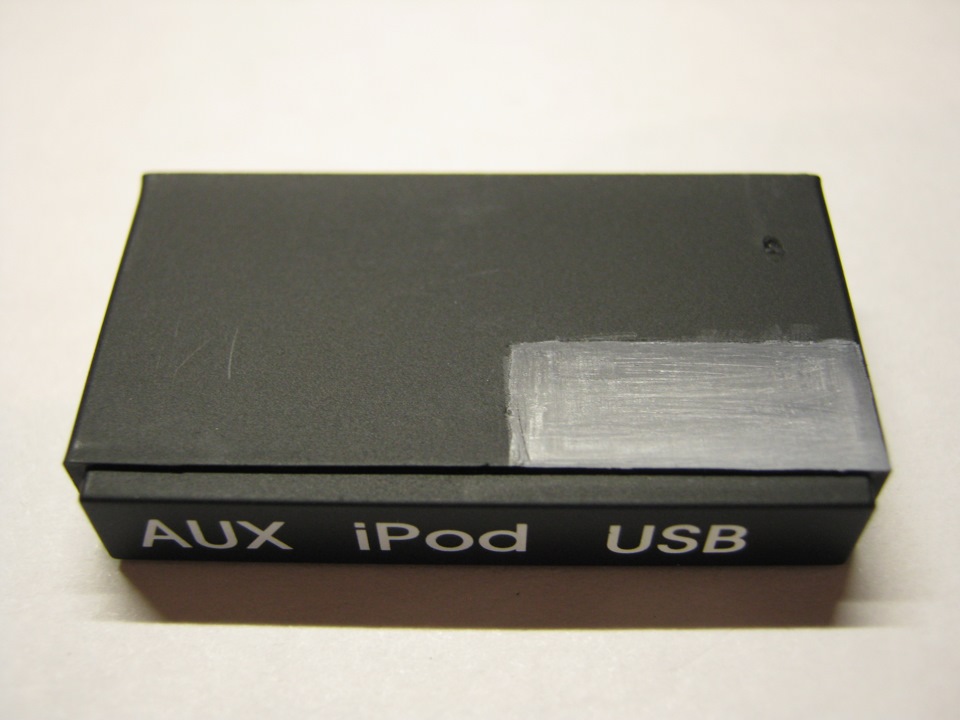

На самой вставке счистил краску на месте, куда попадает проделанное окошко

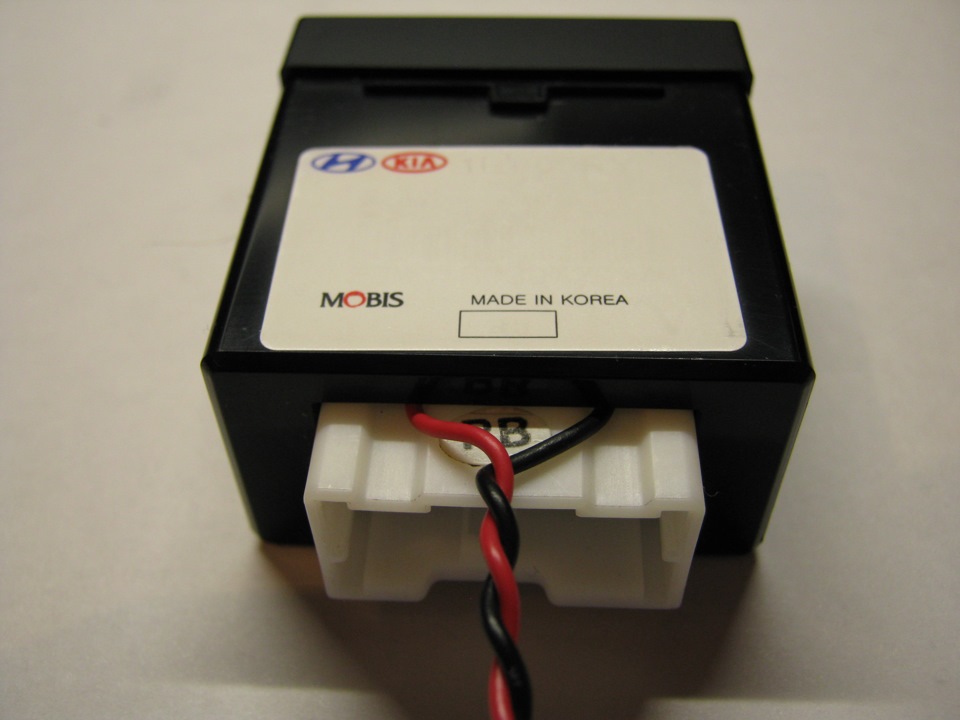

После этого собрал блок AUX/USB, проложив припаянные провода в канавки ключей на разъёме блока
Вставил блок в панельку и подключил провода к плате подсветки дополнительного разъёма USB и подключил всё для проверки на столе от блока питания
Установил в машину
Ну что сказать… Получил не совсем то, что ожидал. Нижний разъём светится очень ярко, даже бьёт по глазам. В дальнейшем, как найду кусочек тонкого плекса (дожился, дома нет ни одного подкассетника или коробки для диска) и зашкурю его мелкой наждачкой для придания матовости, установлю его между светодиодами и разъёмом, это рассеет свет от диодов и он не будет бить по глазам, или же переверну разъём к верху ногами))) на 180 градусов. Подсветка штатного разъёма получилась тусклой, потому что свет проходит через матовый пластик, а диоды подсветки надписей светят не в той плоскости, перпендикулярно. Но всё равно, в полной темноте уже видно, куда вставлять флэшку ))).
Спасибо всем, кто дочитал запись до конца! Критика, пожелания и комментарии очень приветствуются! Всем удачи!
