Подсветка шильдика авто своими руками

Светящийся логотип авто своими руками

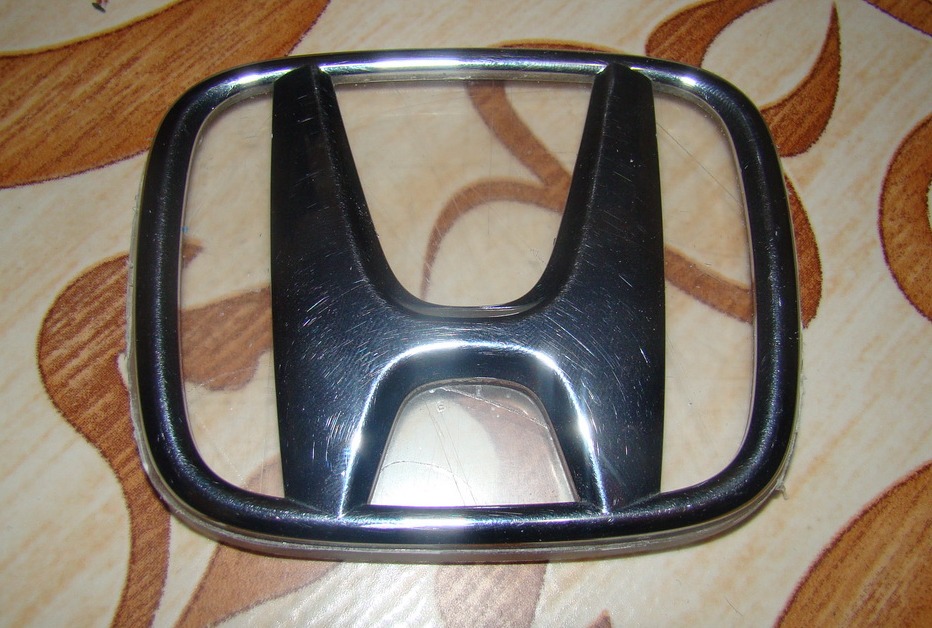

Чтобы не сломать логотип, скотч нужно обязательно нагреть, так как логотип на нем держится крепко. После того как отделили логотип от решетки, нам следует его очистить от скотча.

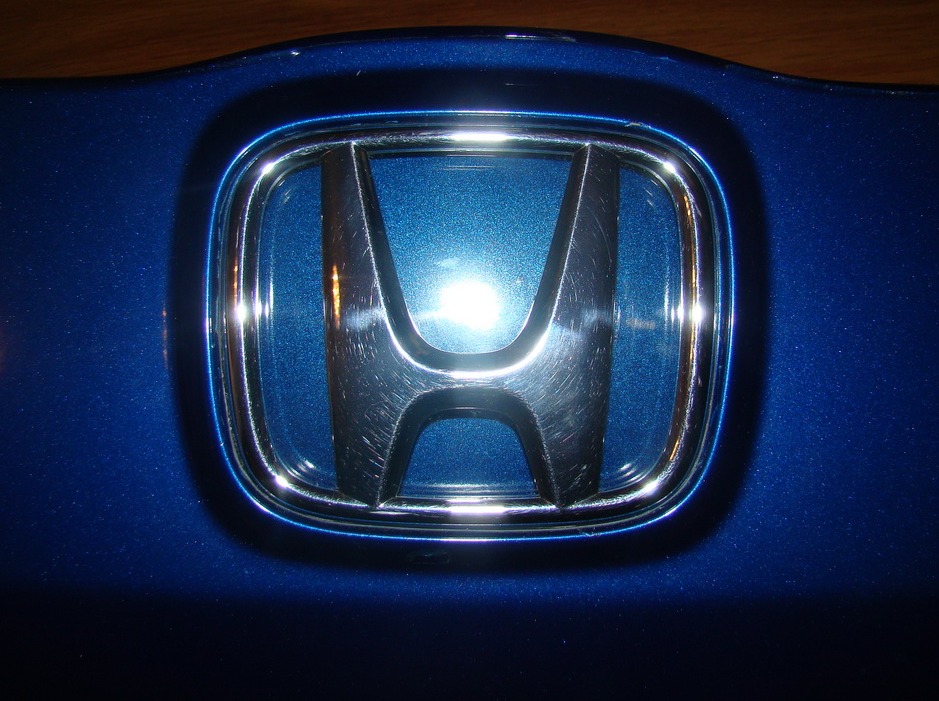

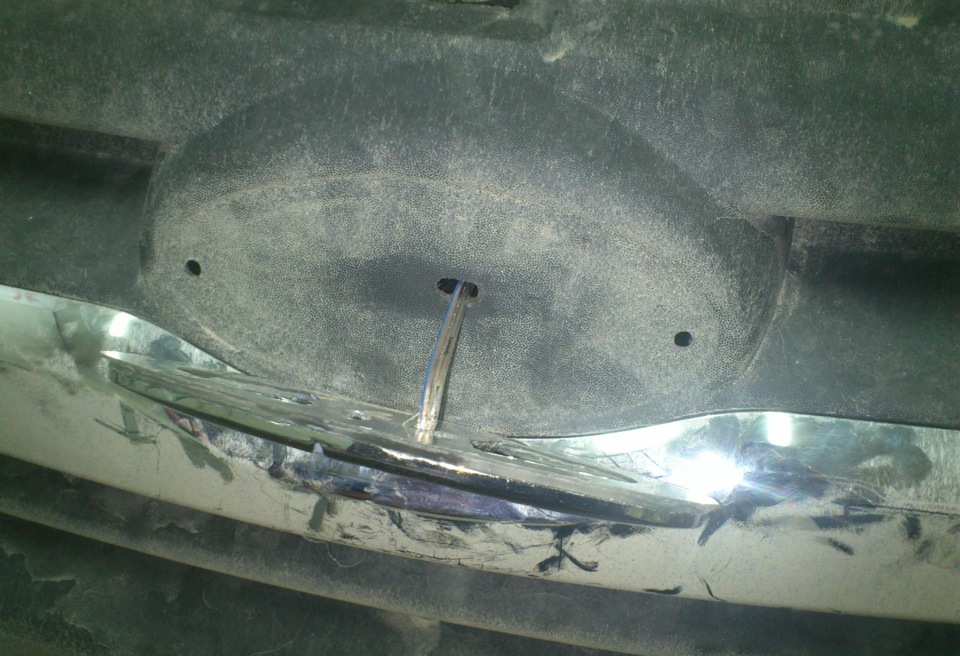

Рис.1 Аккуратно отделяем логотип от решетки

Затем готовим заготовку по оргстеклу. Нам потребуется оргстекло толщеной 4мм. Ложем логотип креплениями вверх и прикладываем оргстекло. Делаем метки, чтобы просверлить отверстия под крепления логотипа. После того как просверлили отверстия, проверьте диаметр отверстий, чтоб логотип сел в посадочное место.

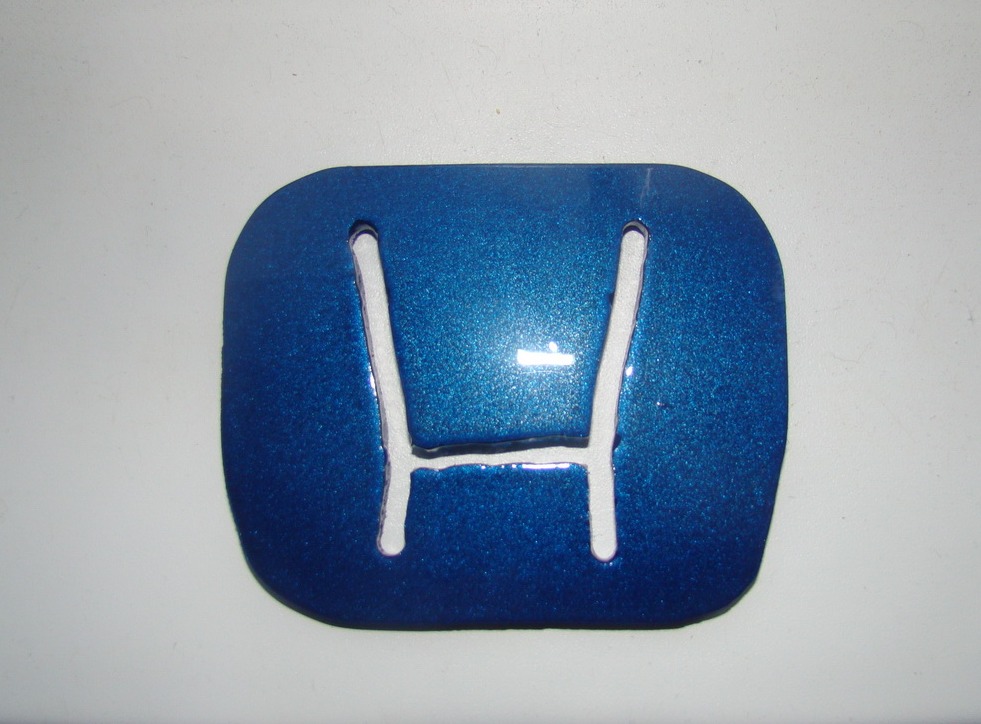

Рис.2 Делаем разметку под отверстия

После того, как все готово, берем двусторонний скотч и проклеиваем логотип к оргстеклу в посадочные отверстия. Тщательно убираем лезвием ненужные части скотча.

Далее нужно вырезать оргстекло по контору эмблемы. Сделать это можно дрелью с мелким сверлом. Вырезать нужно будет аккуратно с обоих сторон. Очень часто будет забиваться сверло, операция будет довольно долгая, так что запаситесь терпением.

После того как вырезали эмблему, нужно точно так же вырезать внутренний контур. Когда все будет обрезано, надфилем зачищаем все неровности.

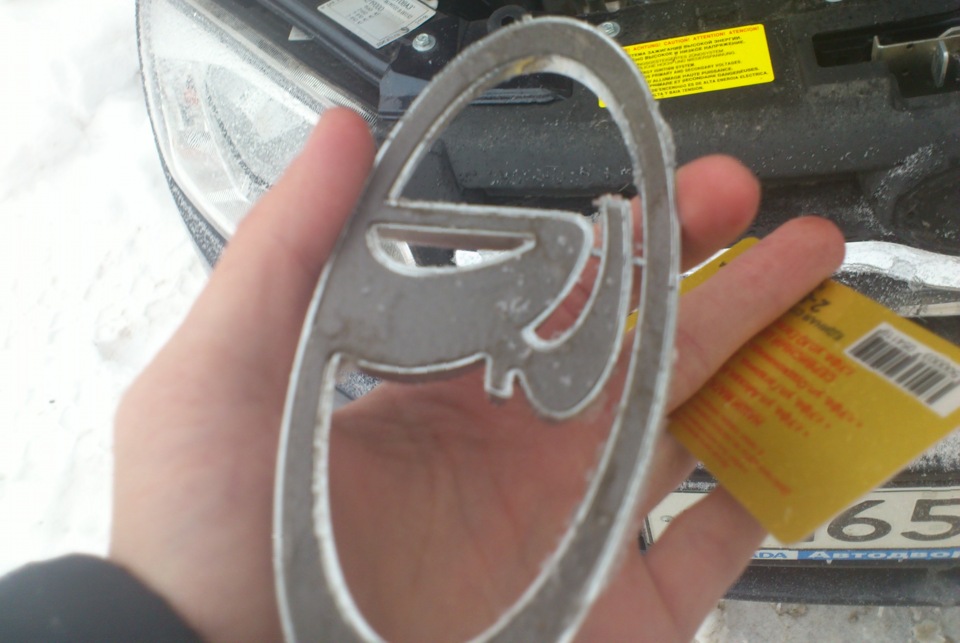

Рис.3 Обрезаем эмблему по контуру

Затем подготавливаем углубления, куда будем вставлять светодиодную подсветку. Диодную подсветку лучше всего использовать от ноутбука. Снимаем диоды с ленты при помощи фена при температуре 300°C.

Рис.4 Снятие светодиодов с ленты

Далее делаем каемки в оргстекле под светодиоды по всему контуру. Количество диодов устанавливаете по желанию. После чего вставляем диоды на подготовленные посадочные места.

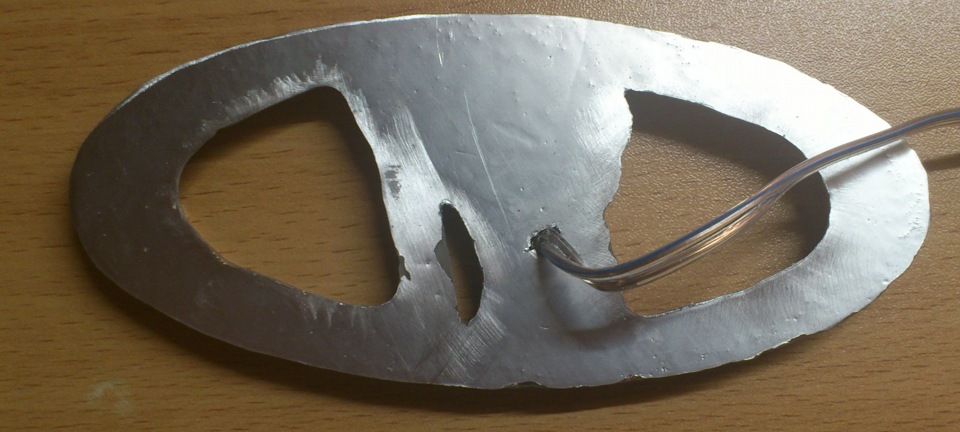

Рис.5 Готовим места под светодиоды

Когда диоды будут на своих местах, нужно будет между ними запаять перемычки. Так как светодиоды имеют полярность, то при помощи мультметра проверяем чтоб не было замыкания.

Проводить цепь между диодов будем с помощью жилок медного провода. Будьте осторожны! – не замкните плюс с минусом диода, иначе он перегорит. Если перегорит один диод цепь будет нарушена.

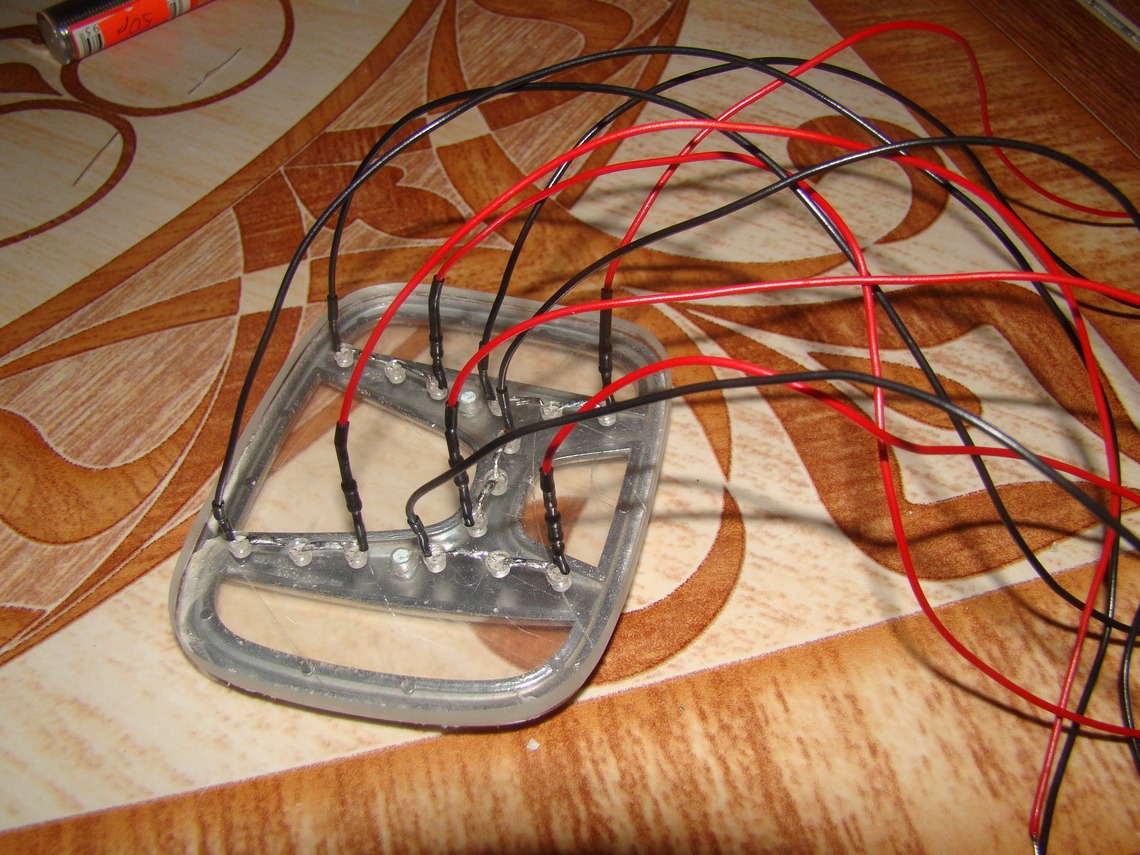

Рис.6 Паяем перемычки между диодами

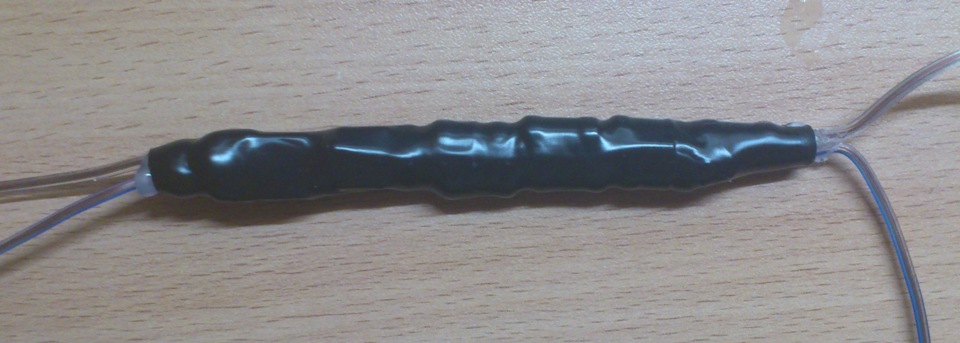

После того как вся работа с пайкой будет выполнена, подключите питание к выведенным заранее проводам, что бы проверить питание. Оголенные места, во избежание замыкания необходимо защитить. Сделать это можно любым прозрачным лаком. Проводки фиксируем с помощью термоусадочной трубки.

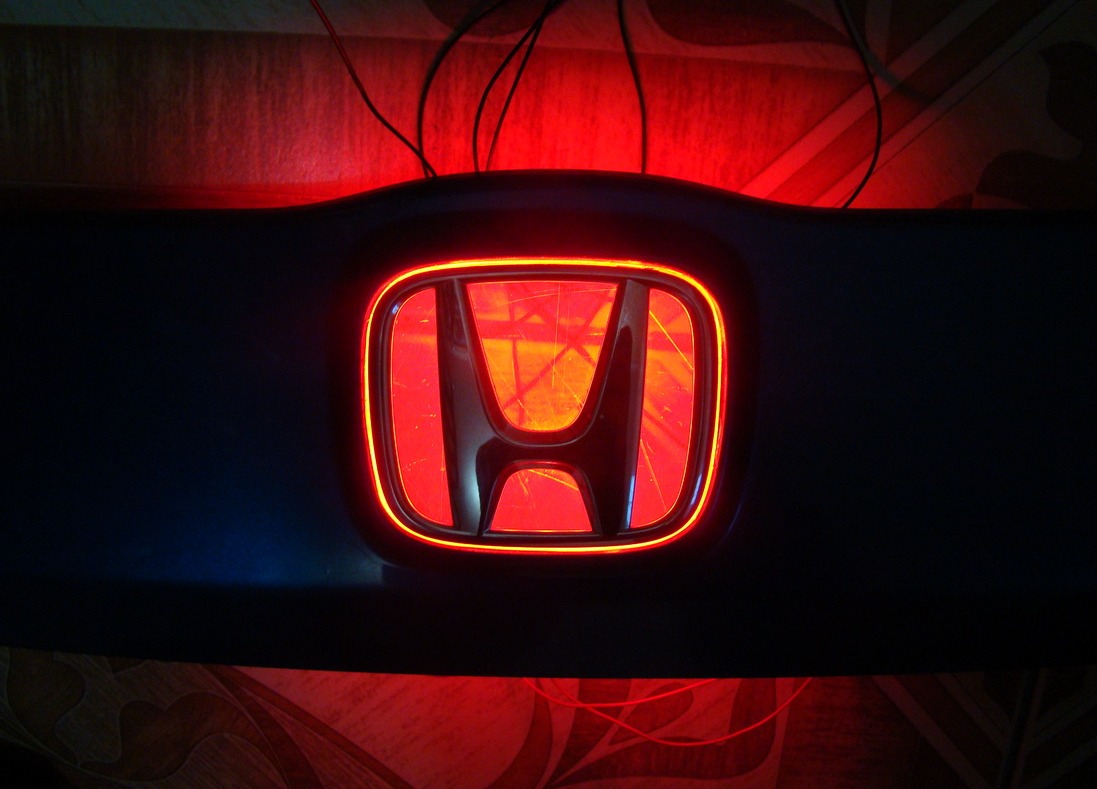

Рис.7 Готовая конструкция

Теперь осталось приклеить обратно эмблему на двусторонний скотч к решетке, и установить ее обратно на автомобиль, а провода подключить к источнику питания.

Источник

подсветка эмблемы

созрел для ещё одного эксперимента
это подсветка ладьи, эмблемы ваза…
начитался всевозможных форумов, сперва хотел купить готовую, но не нашел таковой =(
решил делать сам.

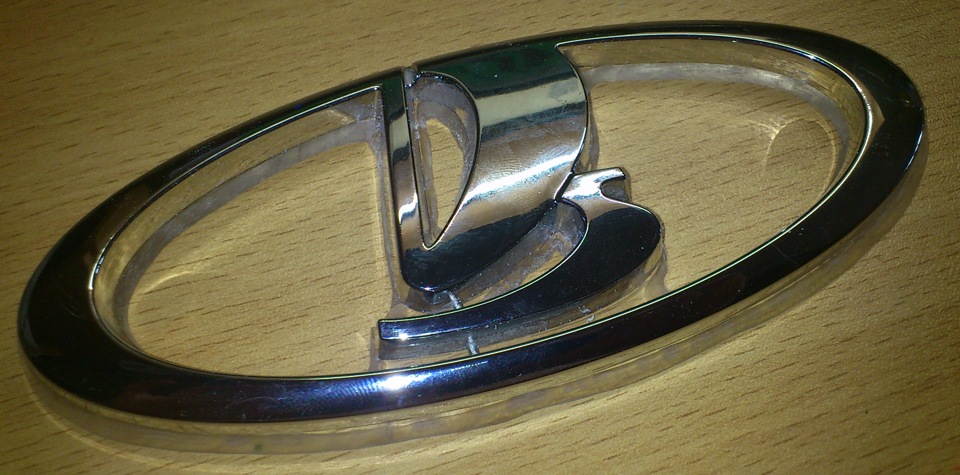

Первое что нужно это снять эмблемку…

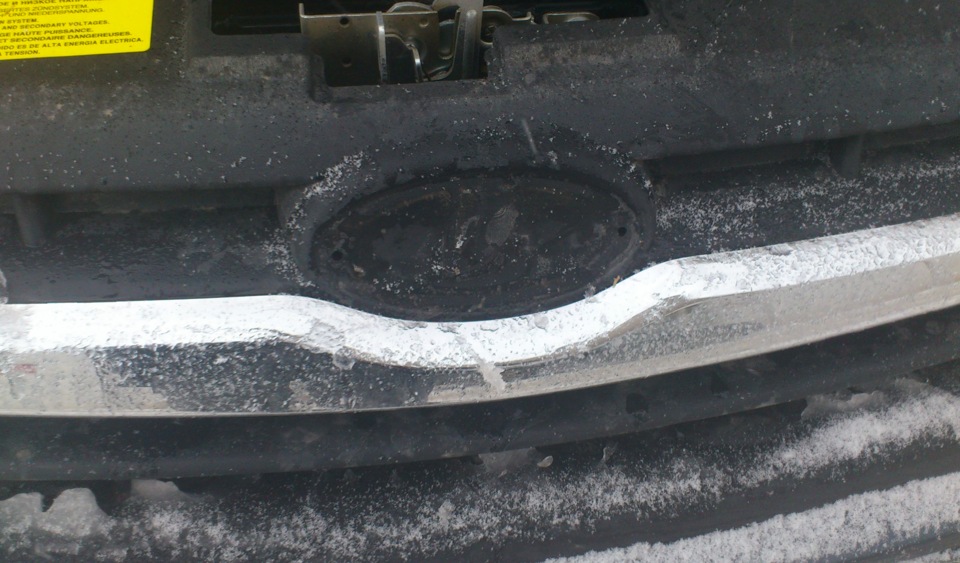

открыл капот, посмотрел что и как… оказалось все очень просто, взял дисконтную карточку — одна секунда и шильдик отходит. Сидит он на двухстороннем скотче (достаточно слабо, но достаточно чтобы не отваливаться)

процесс начался.
с утра съездил в магазин, купил дополнительно диоды (3528) и микросхему стабилизации, так же клей, скальпель и зонд. А ещё купил мини дрель с насадками) все равно давно хотел купить, пригодится.

выпилил, высверлил, вырезал, отшлифовал, отполировал подложку из оргстекла с помощью гравира

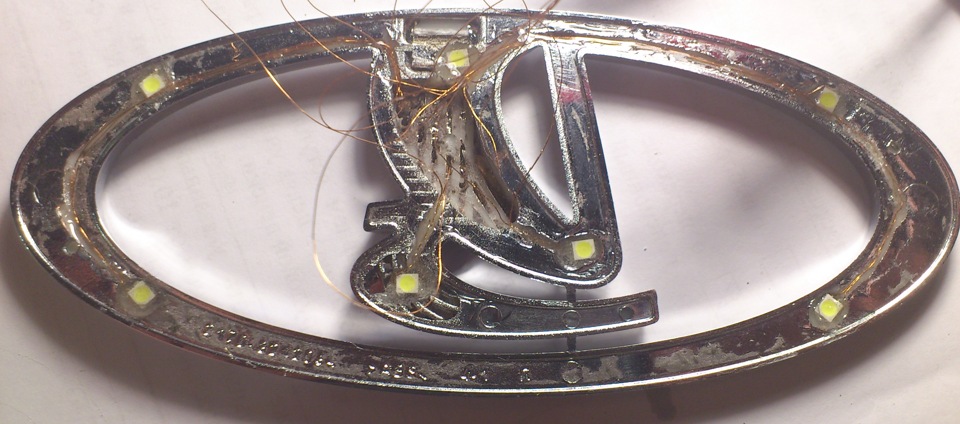

наконец то сделал отверстия под диоды, сделал канавки под проводки и выпилил место под понижающую схему. Диоды припаял к проводкам (взял от ненужного трансформатора, они тонкие и покрыты лаком), закрепил их с помощью эпоксидного клея в соответствующие углубления, также приклеил проводки.

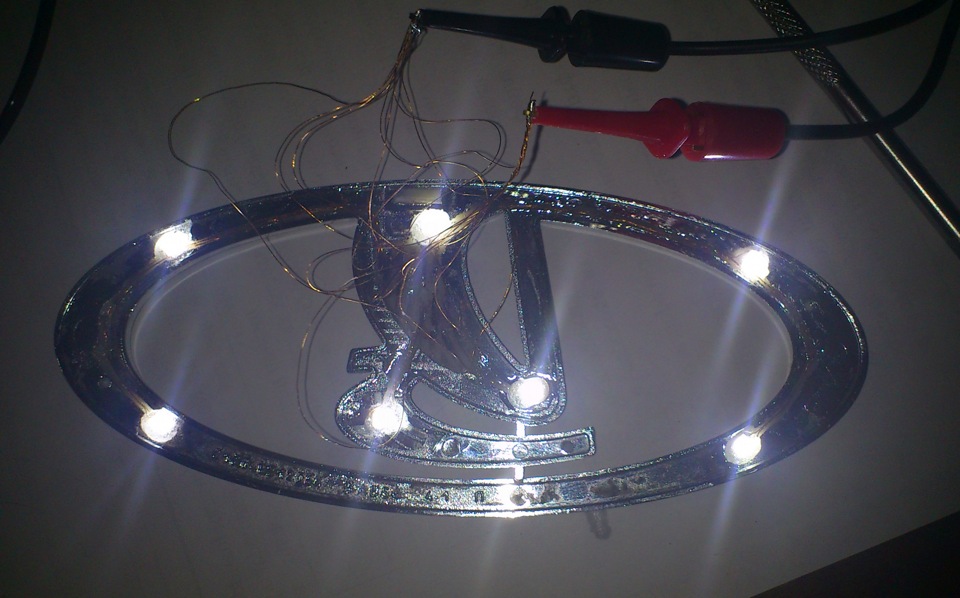

эмблему закончил. к шильдику приклеил прокладку из оргстекла с подошью эпоксидки, предварительно проделав отверстие под кабель питания, поверх оргстекла наклеил фольгу, думаю так будет лучше светить)))

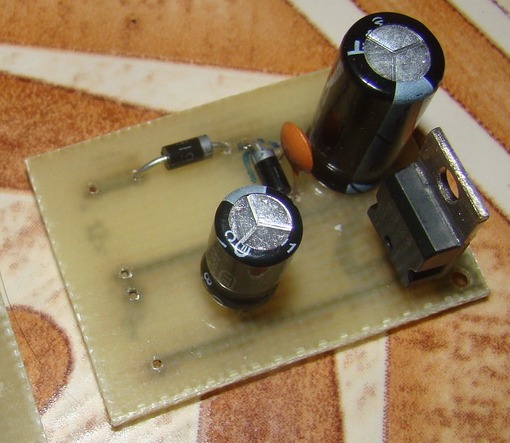

также сделал преобразователь с 16-12 до 3.3 вольт. сделал из резисторов и 2 микрух (7805 и 1117). Все это чудо в термоусадку и термоклеем по краям (вода точно не попадет)

УРА! я наконец то поставил эмблему =) как это было:

проделал отверстие ручной дрелью (первый блин комом), проделал второе чуть правее, идеально…

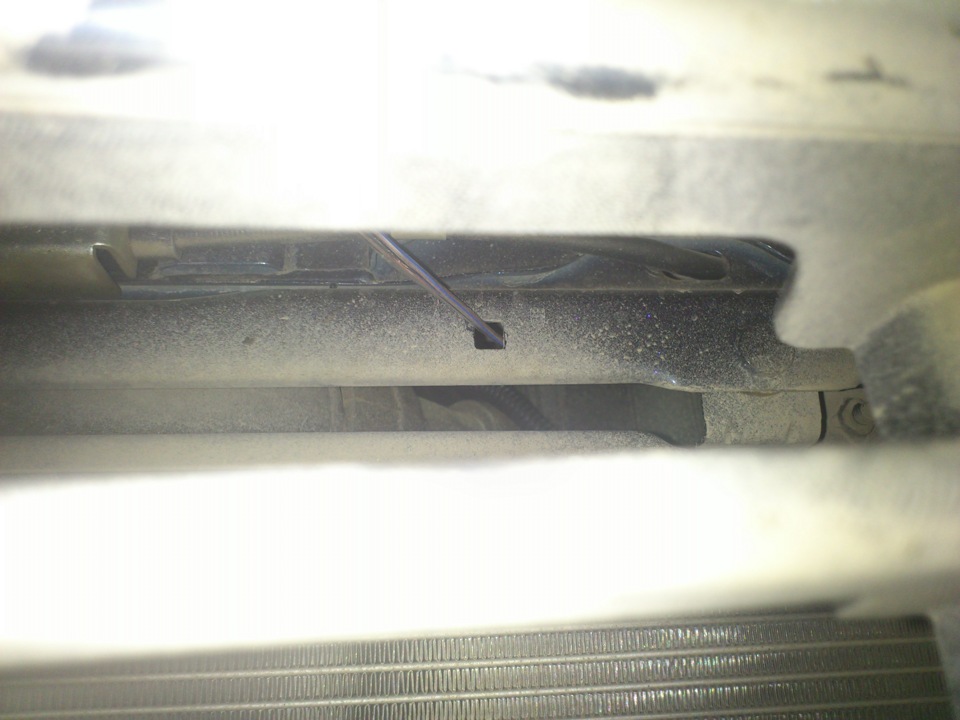

проложил провод, чтоб провод не грелся на радиаторе — нашел подходящее отверстие для провода(интересно для чего оно нужно?)

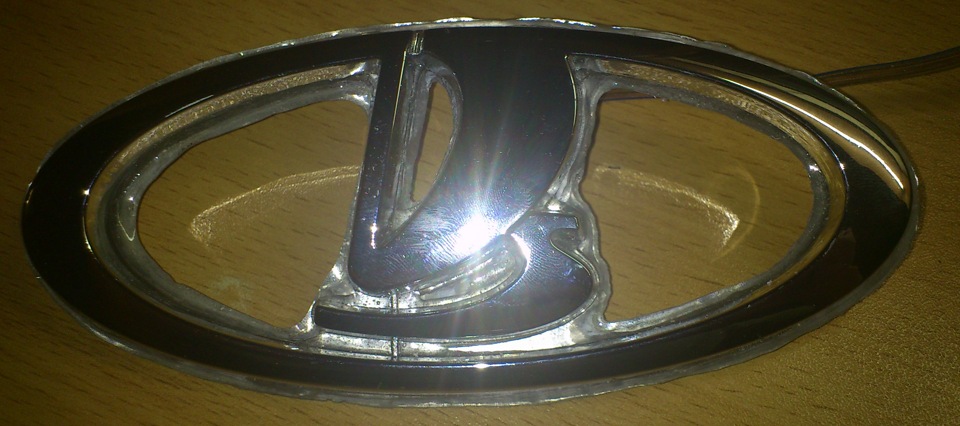

ВОТ ОН! Долгожданный результат… в целом доволен, есть недочеты и их я вижу… с задним шильдиком буду более тщательно работать

ну а вот результаты, комментируйте, ставьте палец, если запись Вам понравилась

Источник

Подсветка логотипа автомобиля (разные методы)

Дорогие Драйвчане, С появлением светодиодов открылось второе дыхание для тюнинга автомобилей. Например, с помощью все тех же светодиодов можно сделать интересную подсветку логотипа автомобиля, которая будет подсвечивать значок ночью вместе с габаритами, либо загораться красным вместе со стоп-сигналом.

Для иномарок есть возможность купить логотип автомобиля с подсветкой уже в готовом варианте.

Цена такого удовольствия в интернет-магазинах начинается от 1500р до 2100р.

Установка готового варианта не вызывает сложностей, все делается предельно просто.

Если сделать подсветку логотипа своими руками, то изделие обойдется Вам почти бесплатно!

Подсветка логотипа автомобиля оргстеклом.

Потребуется:
1.Оргстекло 3-4мм толщиной;
2.Светодиоды (2-3штуки);
3.Напильник, надфиль и Клей.

Порядок действий:
1.Снимаем обшивку крышки багажника (если есть)
2.Видим креплениям логотипа (обычно концы или расплавлены образуя утолщения, или на них одеты стопорные колечки)
3.Снимаем логотип
4.Берем лист бумаги, прикладываем к логотипу и обводим карандашом контуры логотипа. Получаем выкройку-шаблон.
5.Находим кусок оргстекла толщиной 3-4мм.
6.Делаем на нем разметку по шаблону и выпиливаем на точильном станке или вручную напильником (трудно доступные места и углы лучше обрабатывать надфилем)
7.Сверлим отверстия под ножки логотипа
8.Прикладываем оргстекло к логотипу (проверяем что бы оргстекло не выступало за края)
9.Берем 2-3 светодиода.
10.В слое оргстекла делаем углубления под диоды и провода
11.Диоды надо расположить так, что бы заводской логотип закрывал их собой и их не было видно.
12.Использовать нужно сверхяркие диоды и сверх малые (чем меньше тем лучше).
13.Провода нужно использовать самые тонкие.
14.Балластные резисторы также можно паять не на ножки диода, а непосредственно уже в разрыв питающих проводов (для диода некритично, где именно впаян резистор).
15.Вклеиваем в оргстекло диоды с припаянными проводами (провода прокладываем к крепежным штырям логотипа)
16.Может возникнуть необходимость рассверлить в крышке багажника отверстие (что бы в него пролезли провода и ножка крепления) или пожертвовать одной из ножек и пропустить проводку через отверстие предназначенное для нее.
17.Склеиваем логотип и подложку из оргстекла с диодами вместе
18.Устанавливаем логотип на место (из-за подложки наши крепежные штыри стали короче на 3-4 мм поэтому возможны трудности при установке)
19.Мне вообще пришлось оба штыря спилить, на места их основания приклеить две гайки и при монтаже вкручивать в гайки болтики, подобрав их нужной длинны (или укоротив на точиле)
20.Провода от диодов протягиваем к левому, или правому заднему фонарю
21.Белые диоды цепляем на габарит (не забываем про полярность диодов)
22.Если ставили еще и красный, то его цепляем на провода стопа
23.Ну и все логотип светится белым (или каким вы там захотите), а при нажатии на стоп дополнительно загорается красный.

В идеале, через отверстие протягивается максимум три провода (или вообще два, если делается только подсветка без стоп-сигнала).

Подсветка логотипа ЛАДА будет смотреться так:

Источник

Подсветка заднего шильдика

и так начнем)))

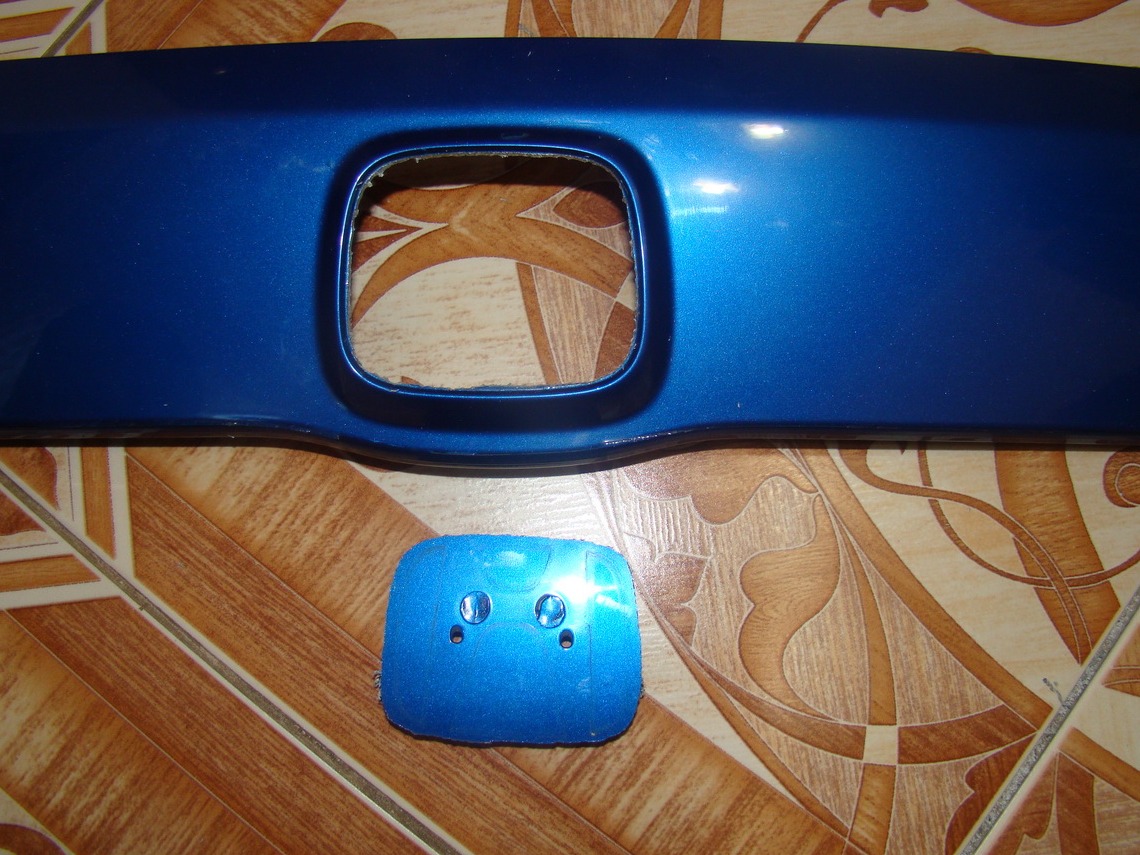

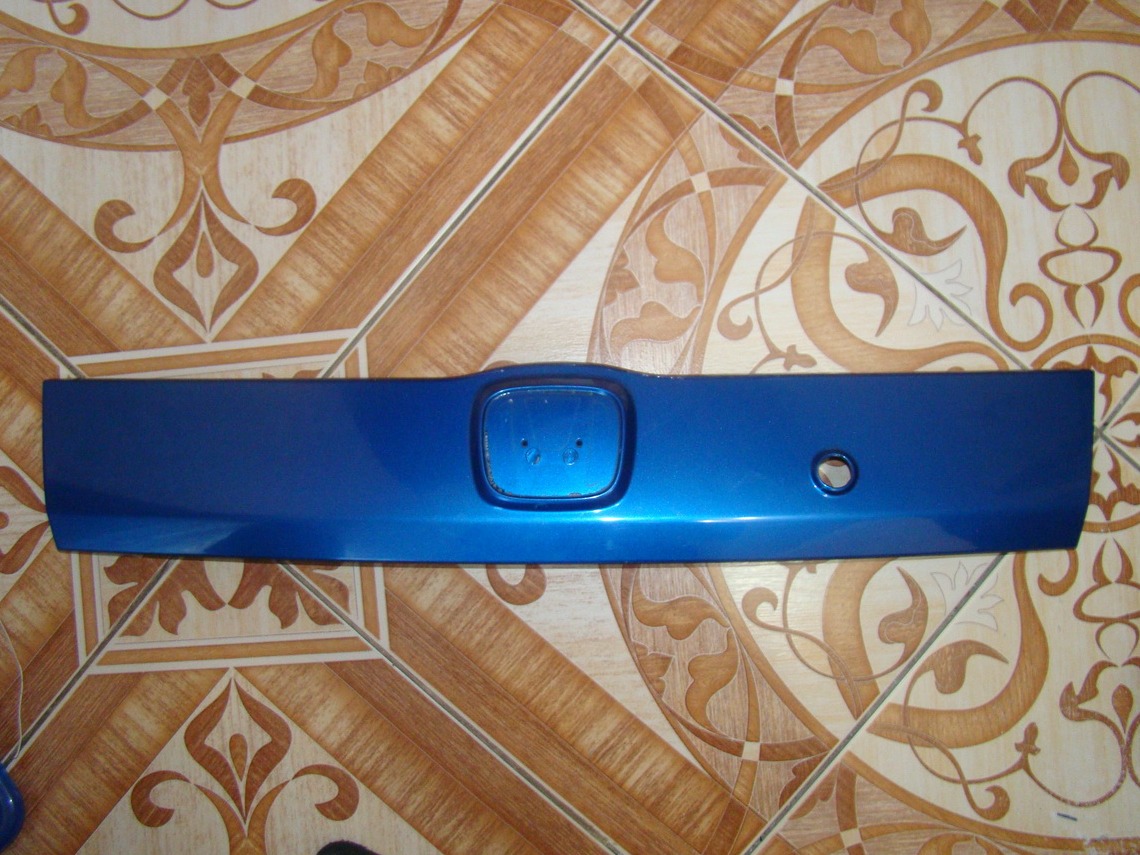

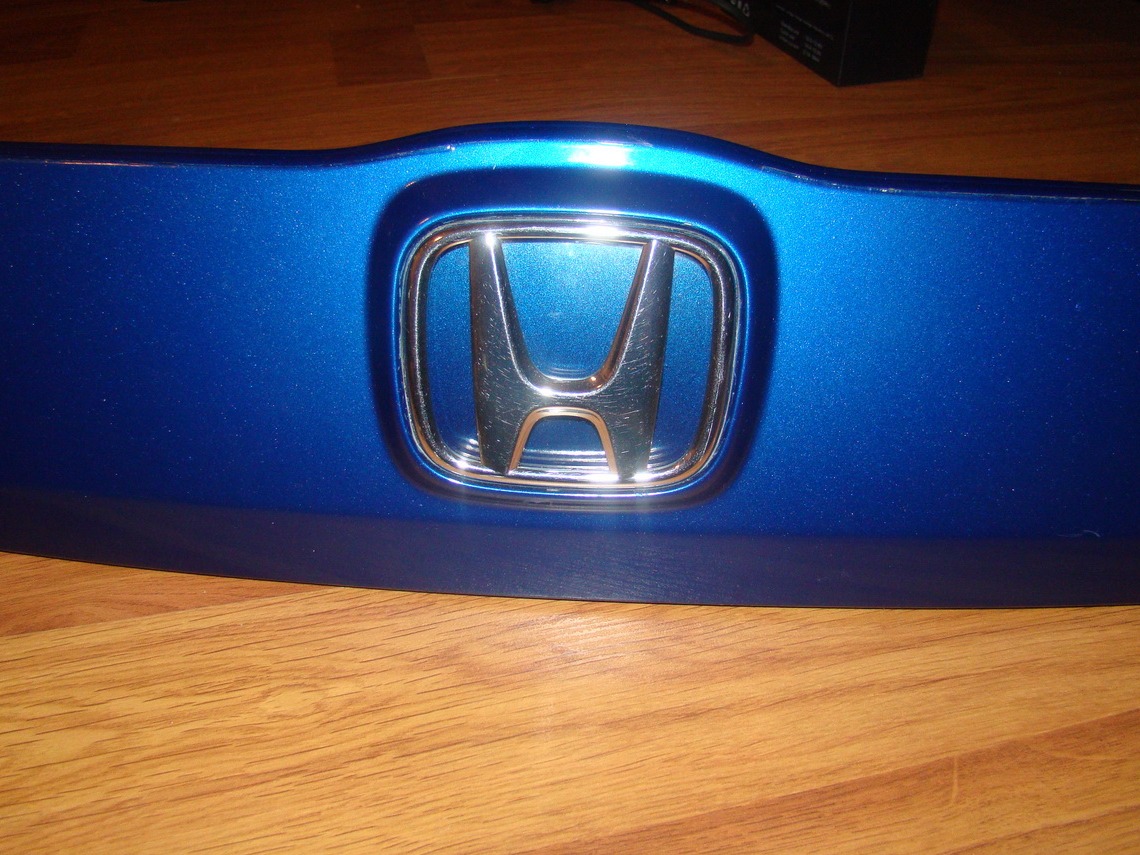

снимаем заднюю декоративную накладку багажника и отрываем значек, получается вот такая голая накладка

высверливаем отверстие по форме значка

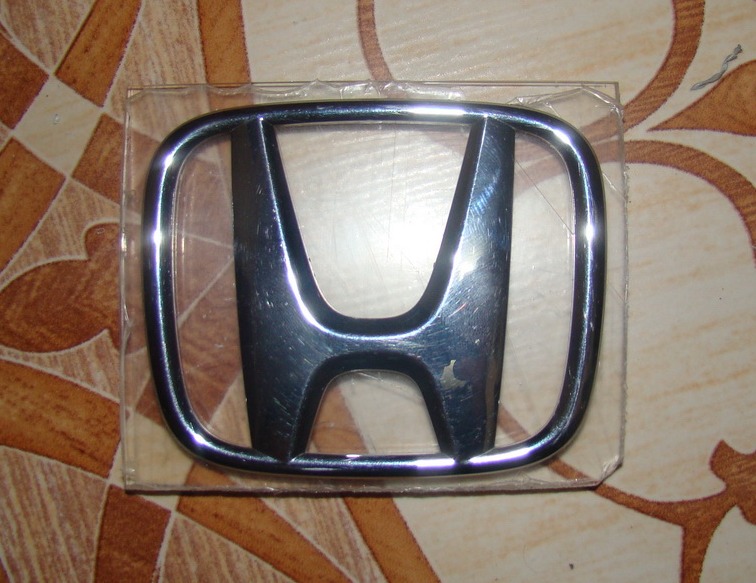

берем кусок оргстекла и прикладываем на него шильдик

и подгоняем размеры

вставляем и припаиваем диоды и получается вот что

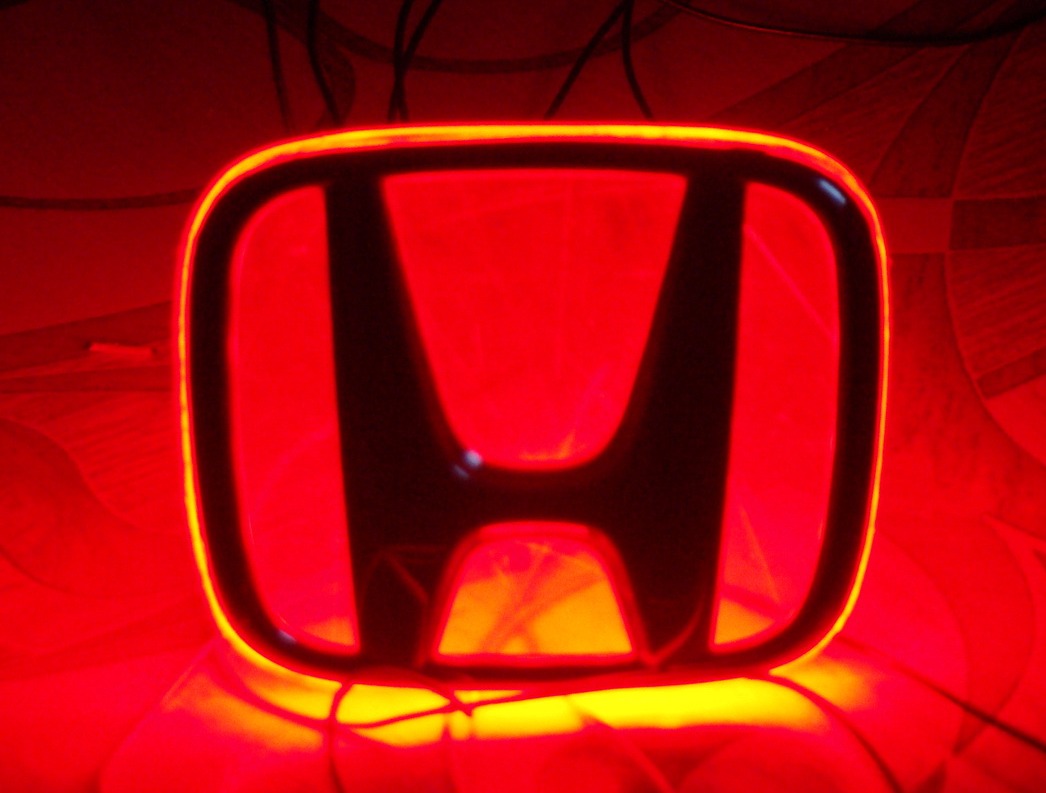

предварительное включение и проверка, оргстекло покрыто защитной пленкой так что не обращайте на царапины))) после снятия пленки все идеально гладко…

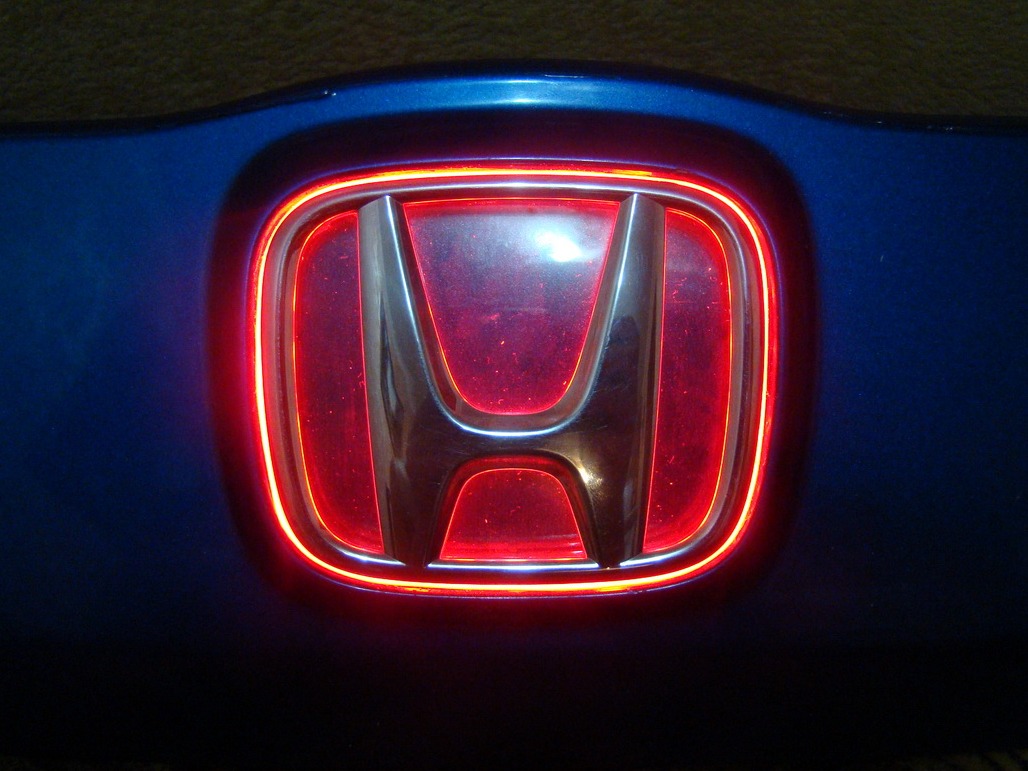

вот так выглядит в панели

далее вырезаем подложку и красим ее в цвет машины.

в итоге получаем вот такую красоту

что бы не сгорали диоды паяем вот такой стабилизатор тока или стабилизатор напряжения

вот так светит днем

но как всегда фотик не передает той яркости и красоты в реальности…

вот еще видео, правда на нем шильдик грязный, но это ему не мешает ярко светить)))

на этом видео подсветка номера тоже моего исполнения

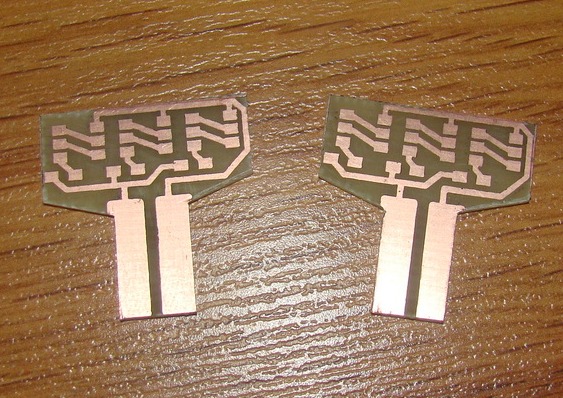

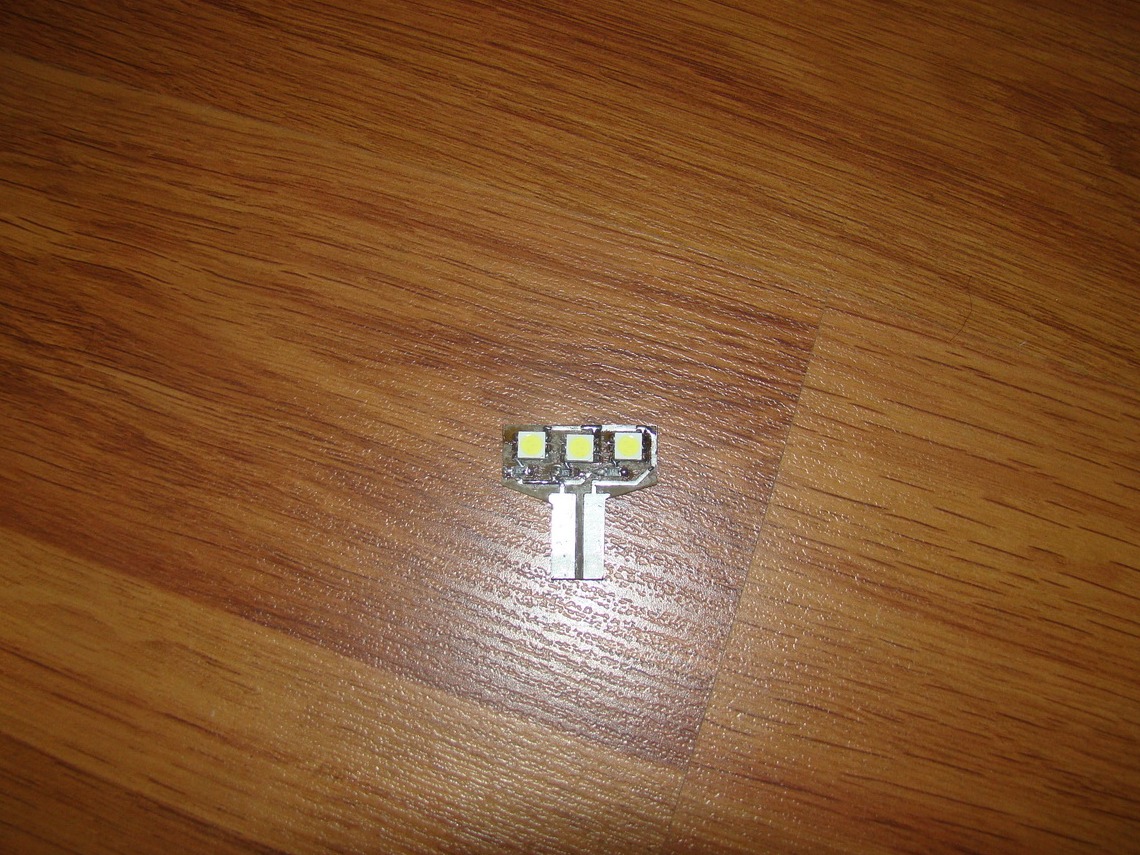

бала сделана вот такая платка и припаяны светодиоды, вот что получилось…
светодиоды яркие трехчиповые. освещают даже асфальт

Комментарии 79

подсветка номера зло!)))))

да я в плане то что хорошая! освещаемость улёт:)

Не реально красиво! Написал в личку.

Супер! А что за стабилизатор? можно подробней, ну и схемку ))
зы: половина диодов в машине погорела ((( думал качество диодов, аннет (((

чувак у тебя золотые руки) на киа можно такую подсветку забацать?

офигенно) респект) а значек Мерседеса реально так подсветить? мерс w124

сколько видел подсветок значка, твой реально пестат!)=)

Привет! красава получилось! а у меня следующий вопрос: всё давно хоте лузнать как паяются диоды 5050 и резистор. получается на кадый диод 5050 вешаем 12В и последовательно резистор?

и ещё как делать такую идеально ровную плату? как там её вытравливать? просто не знаю как этот процесс делается

Круто ) Скажи пожалуйста, как ты крепил оргстекло к значку?

Источник

Подсветка логотипа автомобиля (разные методы)

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Установка готового варианта не вызывает сложностей, все делается предельно просто.

Если сделать подсветку логотипа своими руками, то изделие обойдется Вам почти бесплатно!

Подсвеnка логотипа автомобиля оргстеклом

Подсветка значка ЛАДА для которой потребуется:

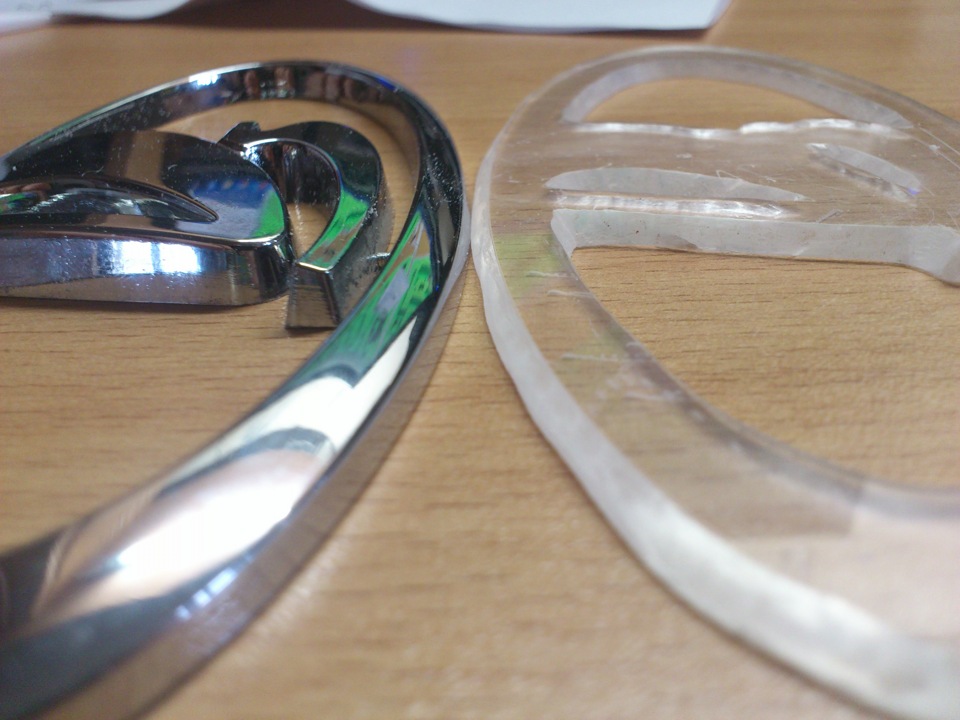

Выпиливаем оргстекло по контуру эмблемы ЛАДА с запасом 3мм. Просверливаем в нем 2 отверстия для шильдика. Обтачиваем края на 1мм, а оставшиеся 2мм по периметру значка выводим под конус, так чтобы шильдик стал продолжением вставки из оргстекла.
