Подсветка логотипа автомобиля лансер 9
Фотоотчёт по установке подсветки логотипа
По многочисленным просьбам, выкладываю фото-отчет по установке подсветки логотипа.

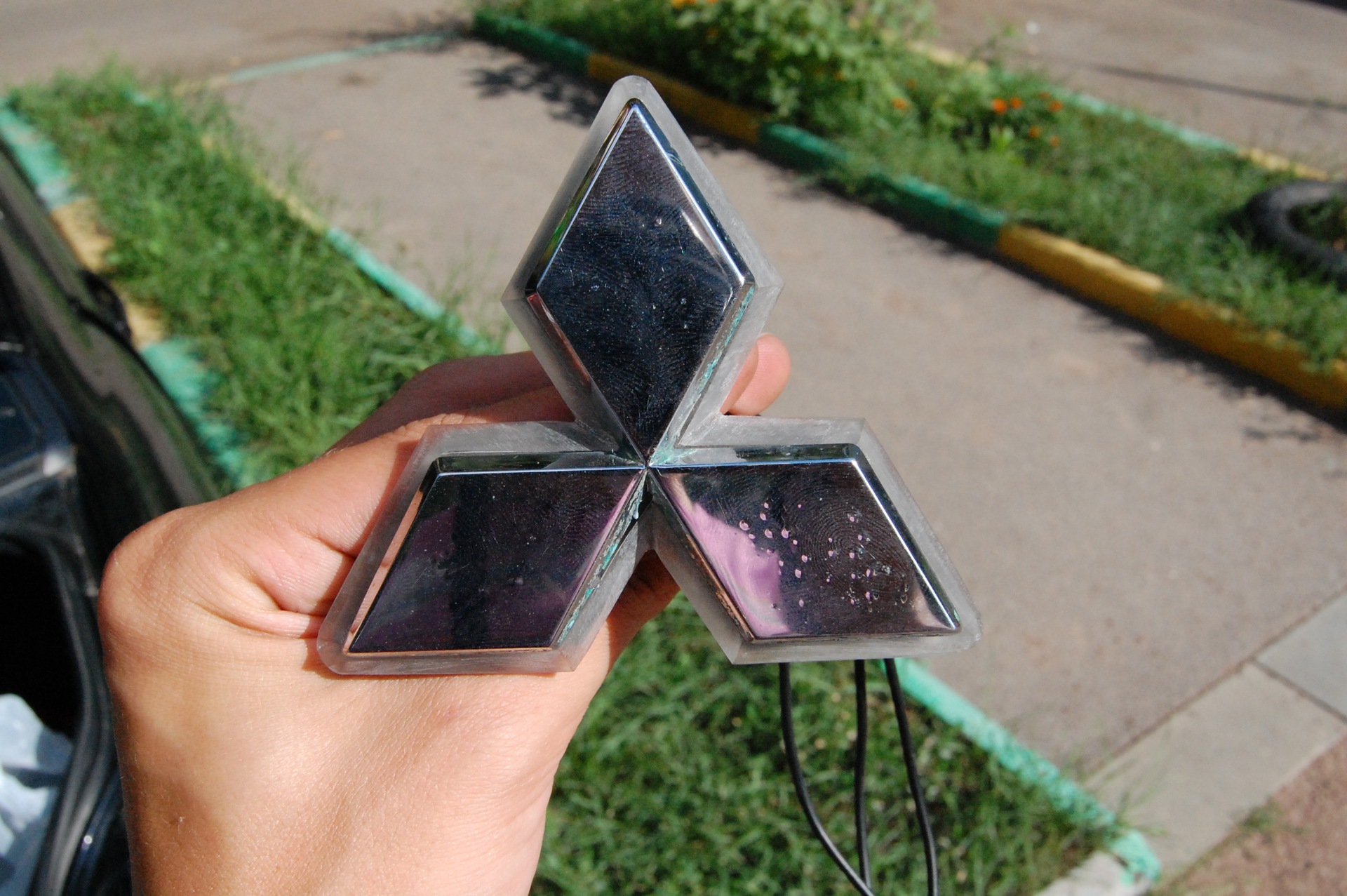

1. Аккуратно снимаем логотип. Держится он на двухстороннем скотче 3М довольно крепко. Снимать можно леской или гитарной струной, я снимал проволокой, вот так.
2. Убираем остатки скотча, используя медицинский спирт, как я и делал.

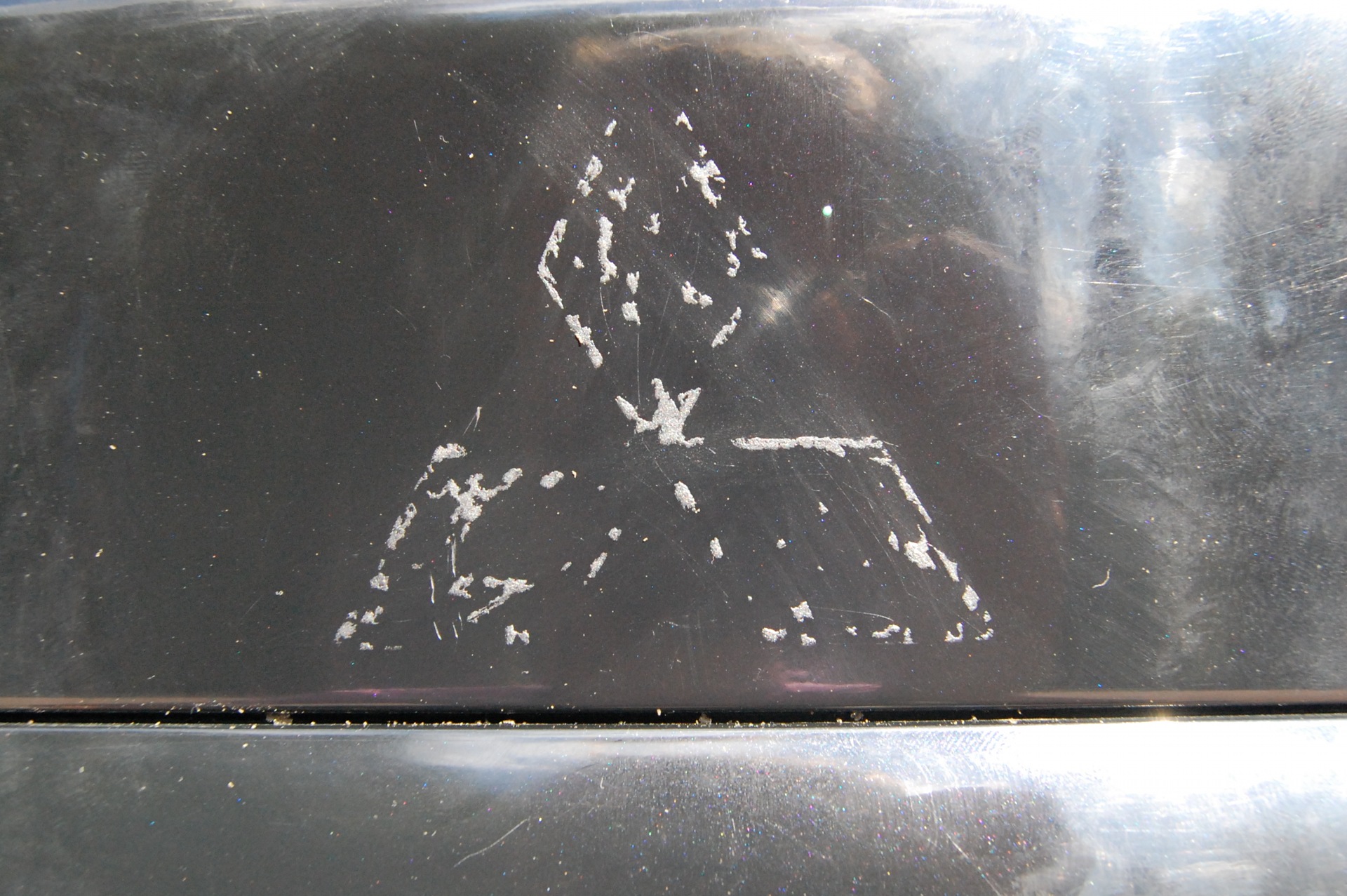

На фото показано, не полная очистка.
3. Снимем защитную пленку с внешней стороны подложки и приклеиваем к ней логотип. Делаем все аккуратно и точно, т.к. приклеив криво, уже не отдерешь. Не забываем про ориентацию логотипа и подложки.
4. Снимем обшивку крышки багажника. Как снимать описывать не буду, все имеют представление, как это делать.

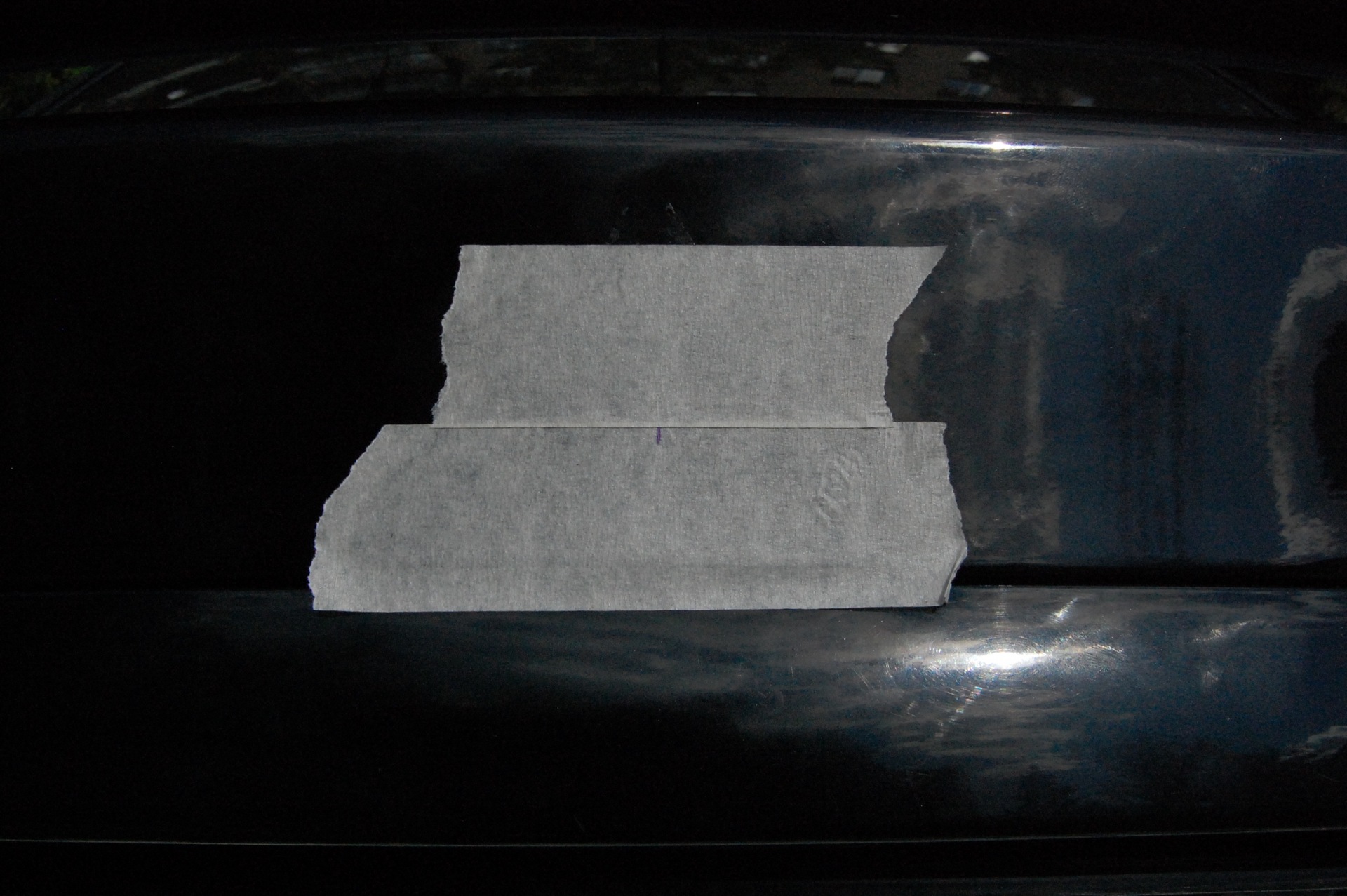

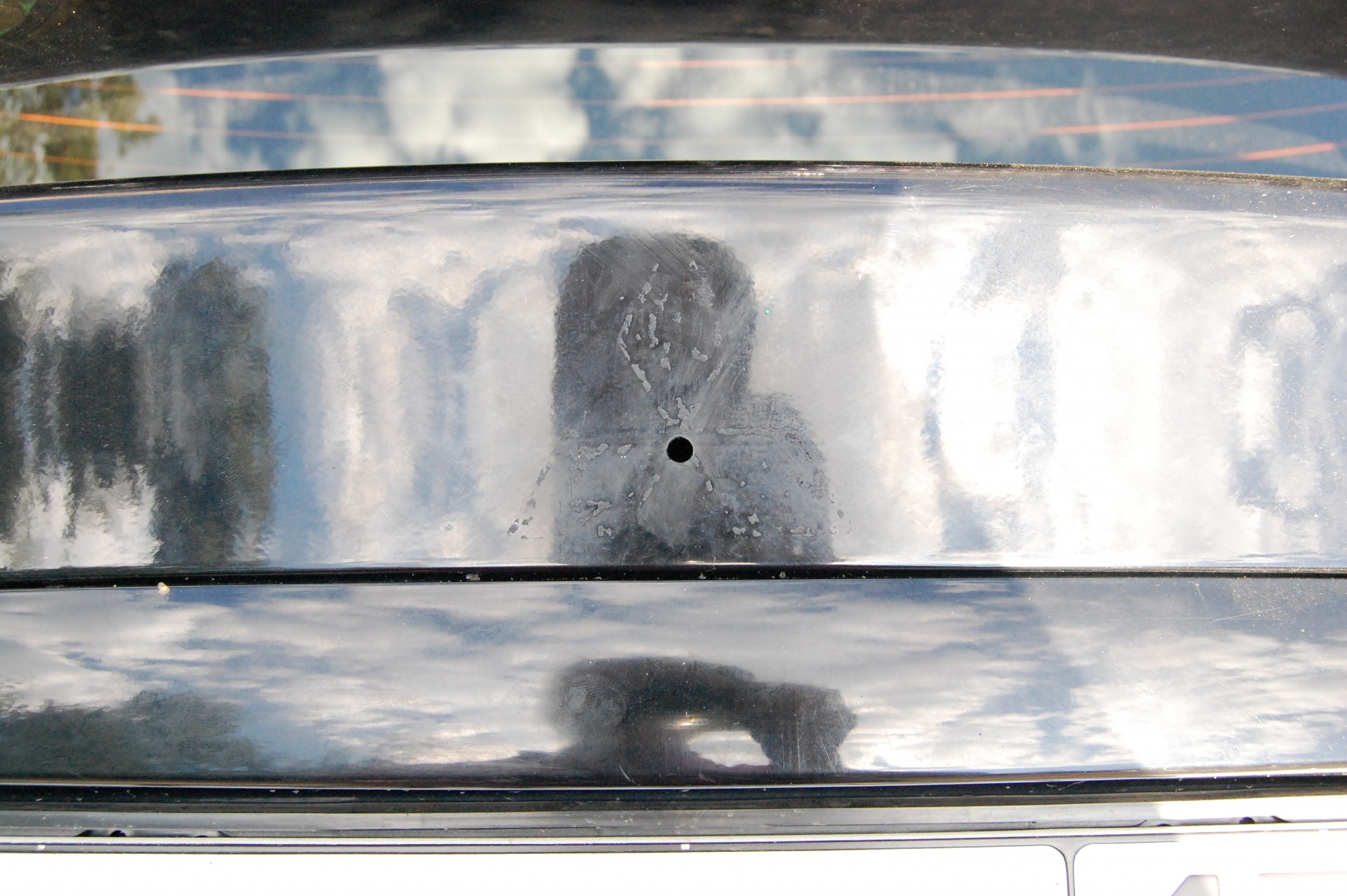

5. Делаем отверстие в крышке багажника сверлом 6мм. Надфилем убираем заусенцы и желательно закрасить. (подойдет даже лак) У меня была краска с кисточкой. Перед сверлением, я наклеил малярный скотч, пометил где сверлить и просверлил. Я взял чуть ниже центра, поэтому наверно мой логотип не плотно прилегает к кузову, не повторите моей ошибки.
6. Пока краска сохнет, одеваем наконечники на провода, которые идут в комплекте. Не одевайте пока наконечники на провода от подложки, а то потом они не пролезут в отверстие.

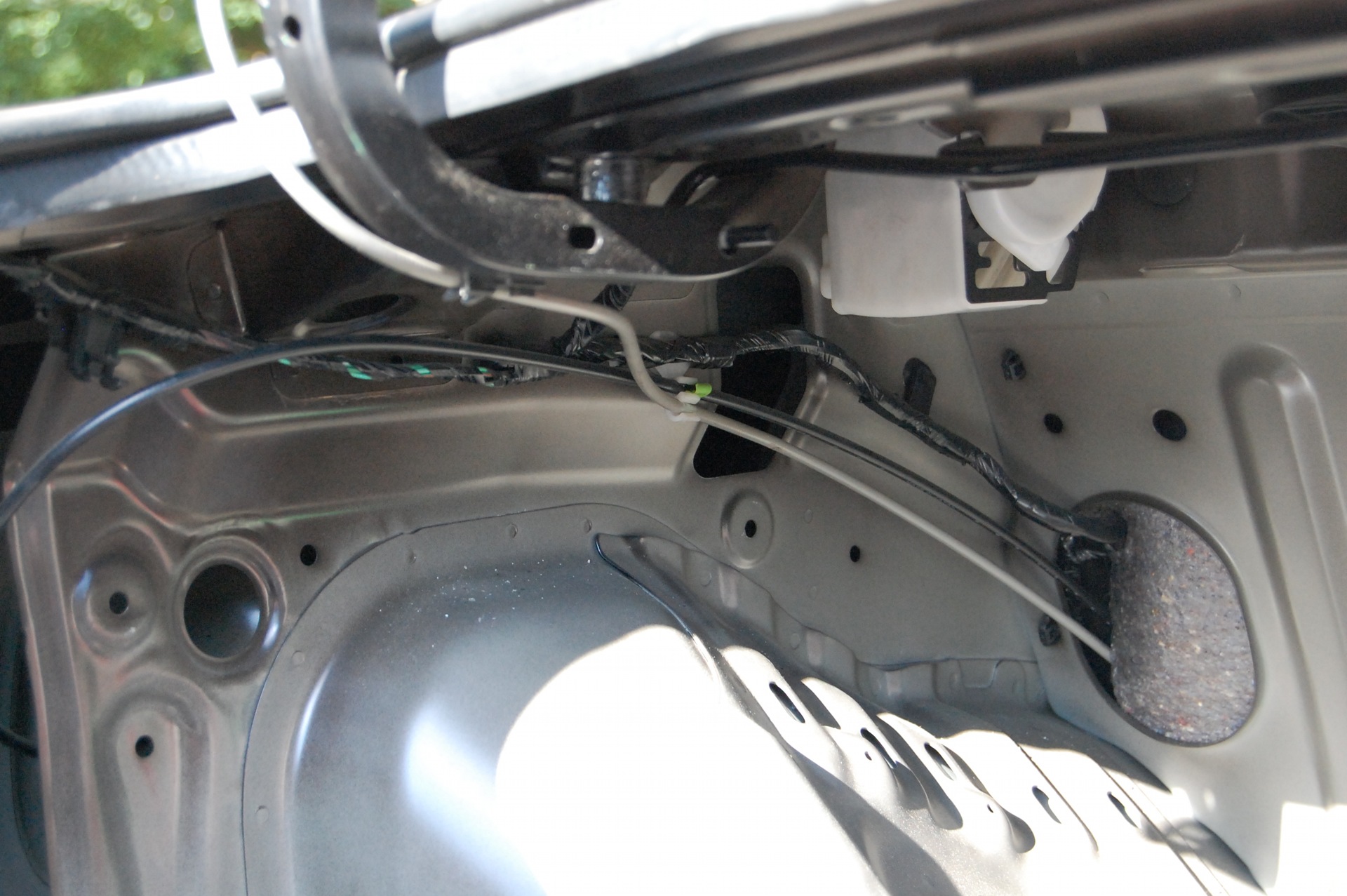

7. Снимаем боковую левую обшивку багажники, для доступа к проводам, можно и не снимать, но для удобства я решил снять.
8. СНИМАЕМ МИНУСОВУЮ КЛЕМУ АККУМУЛЯТОРА!

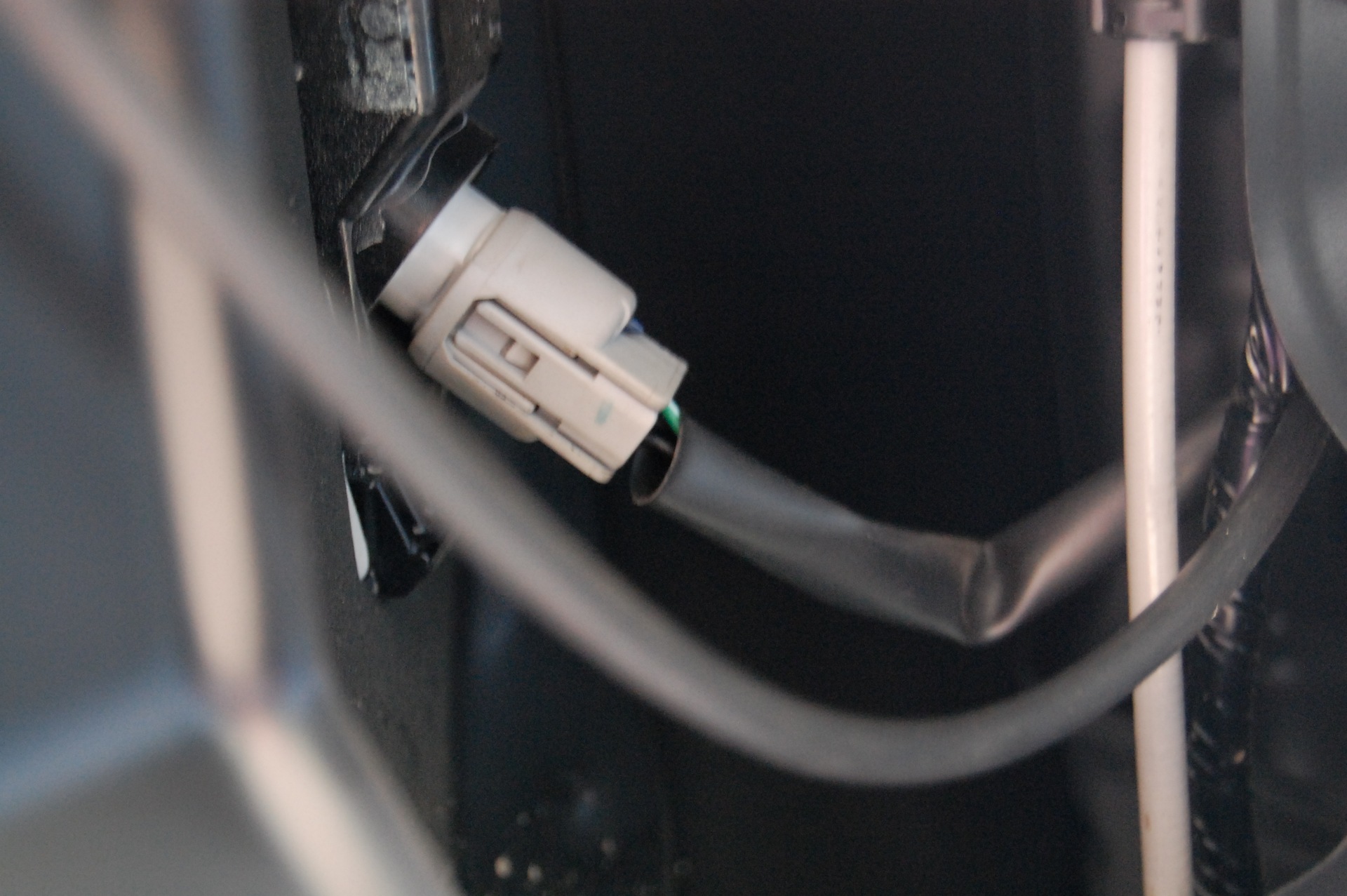

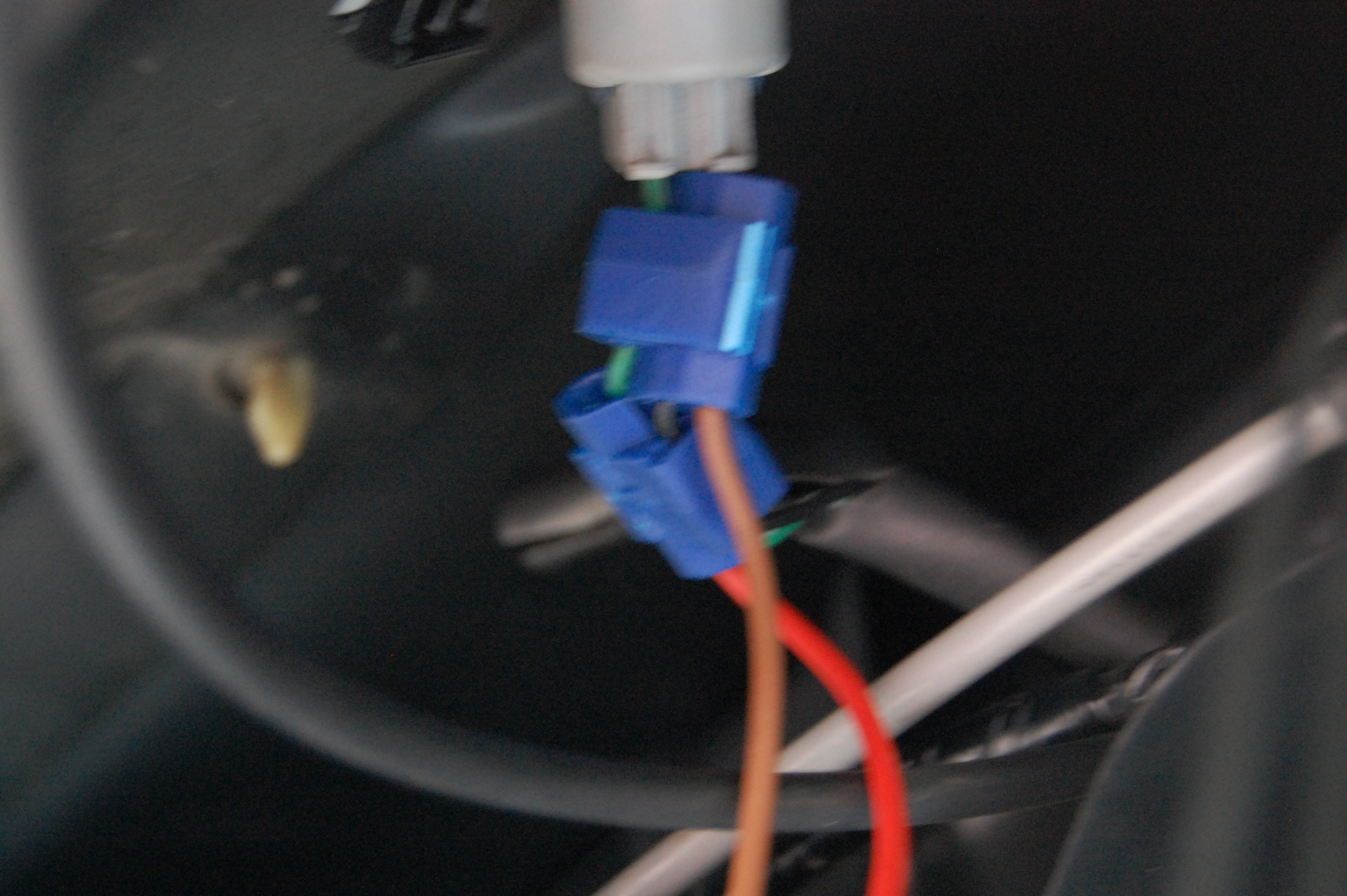

9. Подключаем два длинных провода к проводке за боковой обшивкой. Я подключал так: Красный провод, подключил к тормозу, в проводке темно-зеленый провод. Коричневый провод, подключил к заднему ходу, в проводке коричневый провод. Для достоверности, что я подключил правильно, я снял левую фару, вытащил лампу и заднего хода и лампу из стопа, и прозвонил. Для подключения проводов я использовал быстро соединительные разъемы (вроде так называются) на фото видно.
Запоминаем, какой провод куда подключен.
Совет: к тормозу, можно подключиться и к проводке, которая идет в крышке багажника на спойлер.

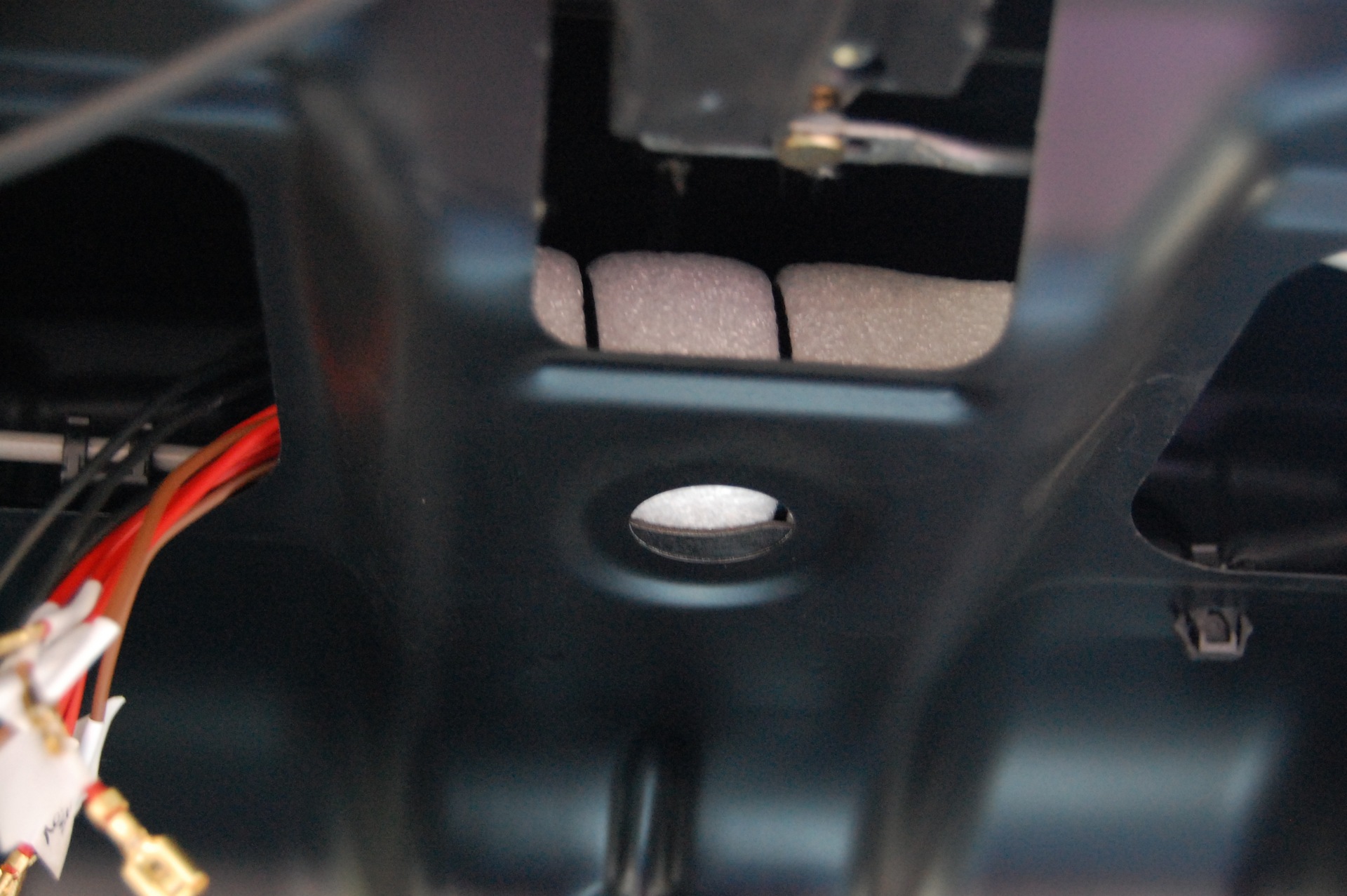

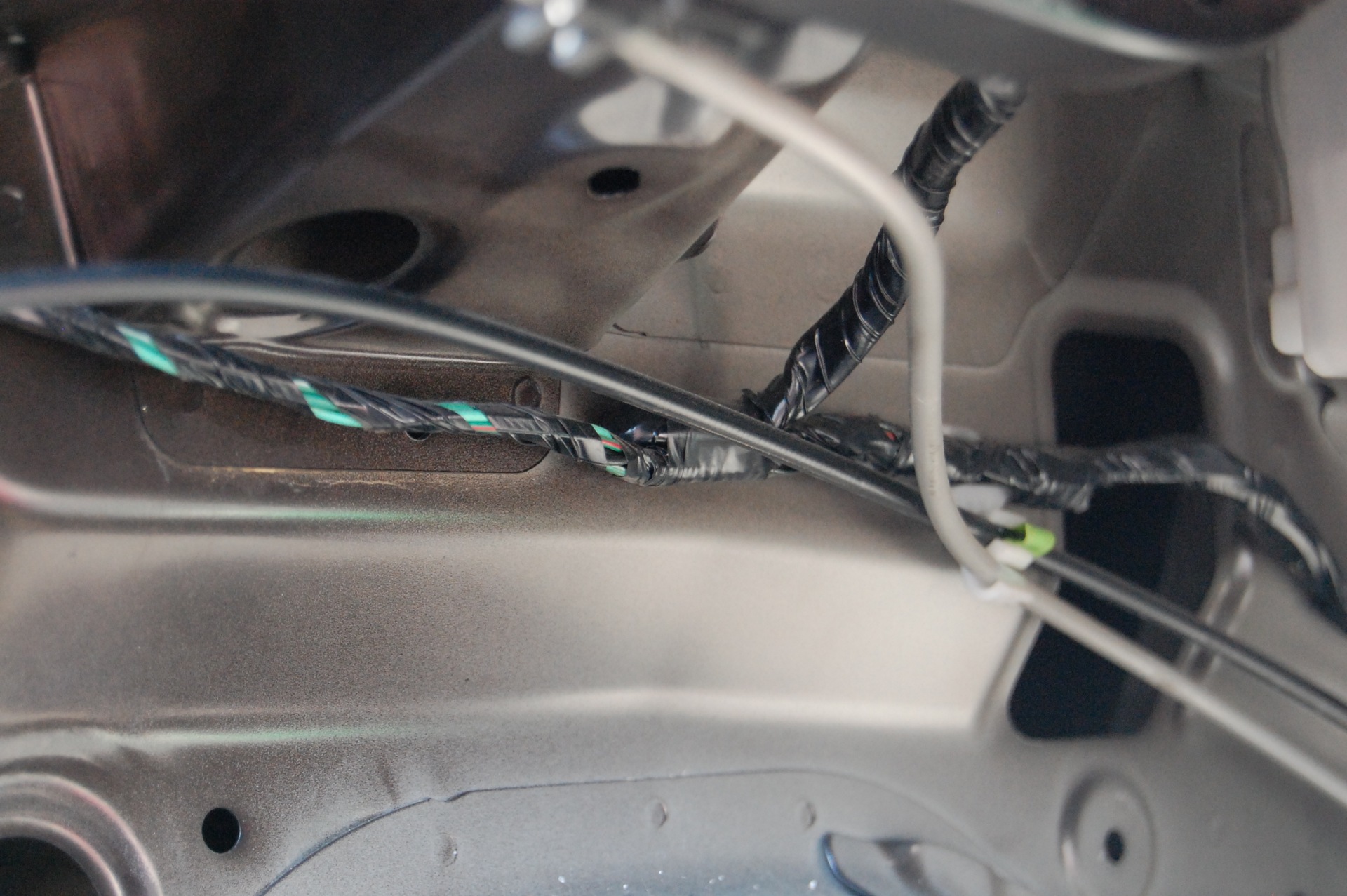

10. Проводим эти два провода ближе к отверстию в крышке багажника, т.к. там будем устанавливать и подключать коробочку.

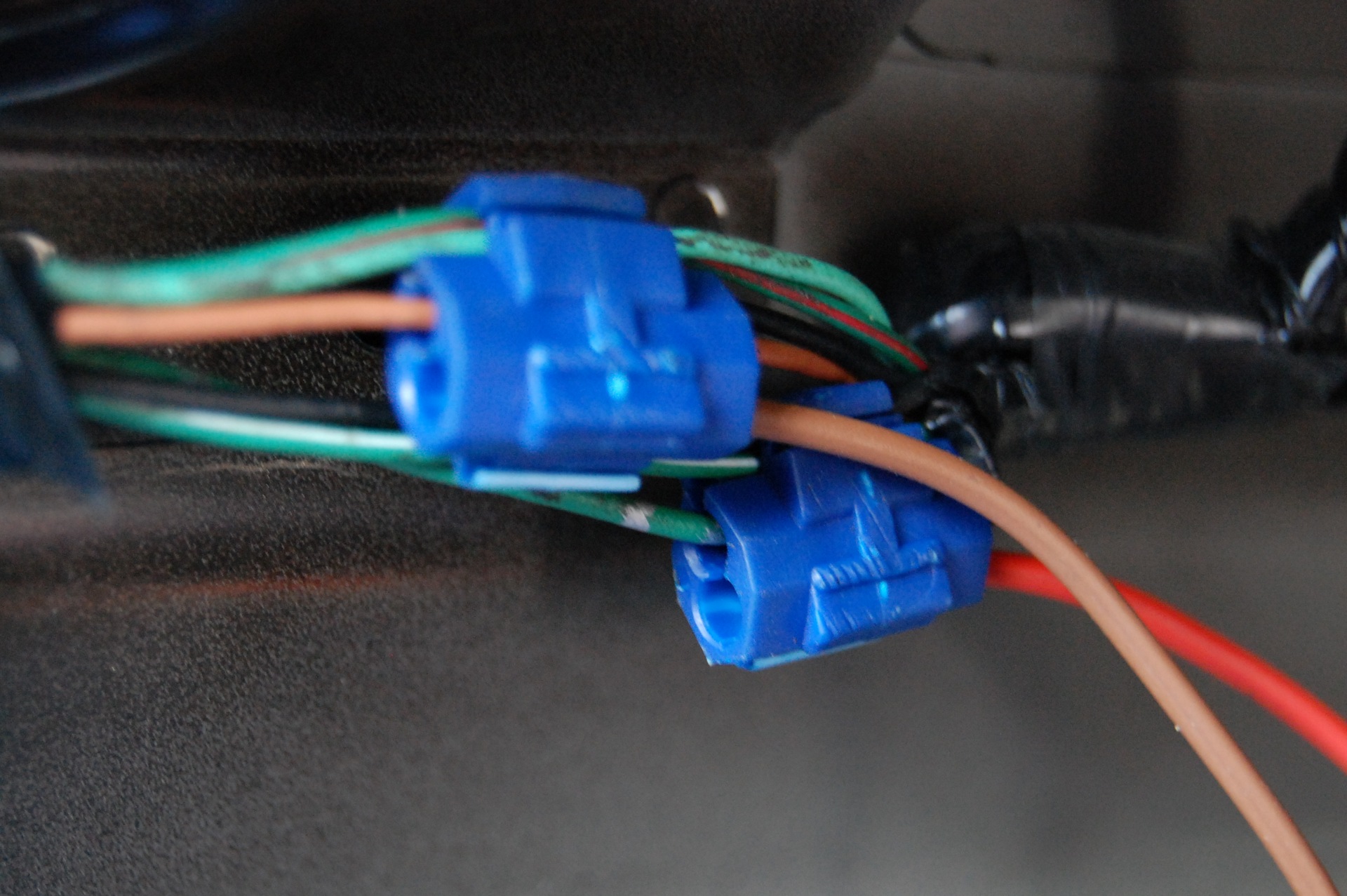

11. Подключаем два оставшихся коротких провода к проводке подсветки номера, находятся на крышке багажника, которые служат как «+» и «-«. Красный провод подключаем к «+» в проводке зеленый провод, коричневый к «-» в проводке черный провод.
Запоминаем, какой куда провод подключен.

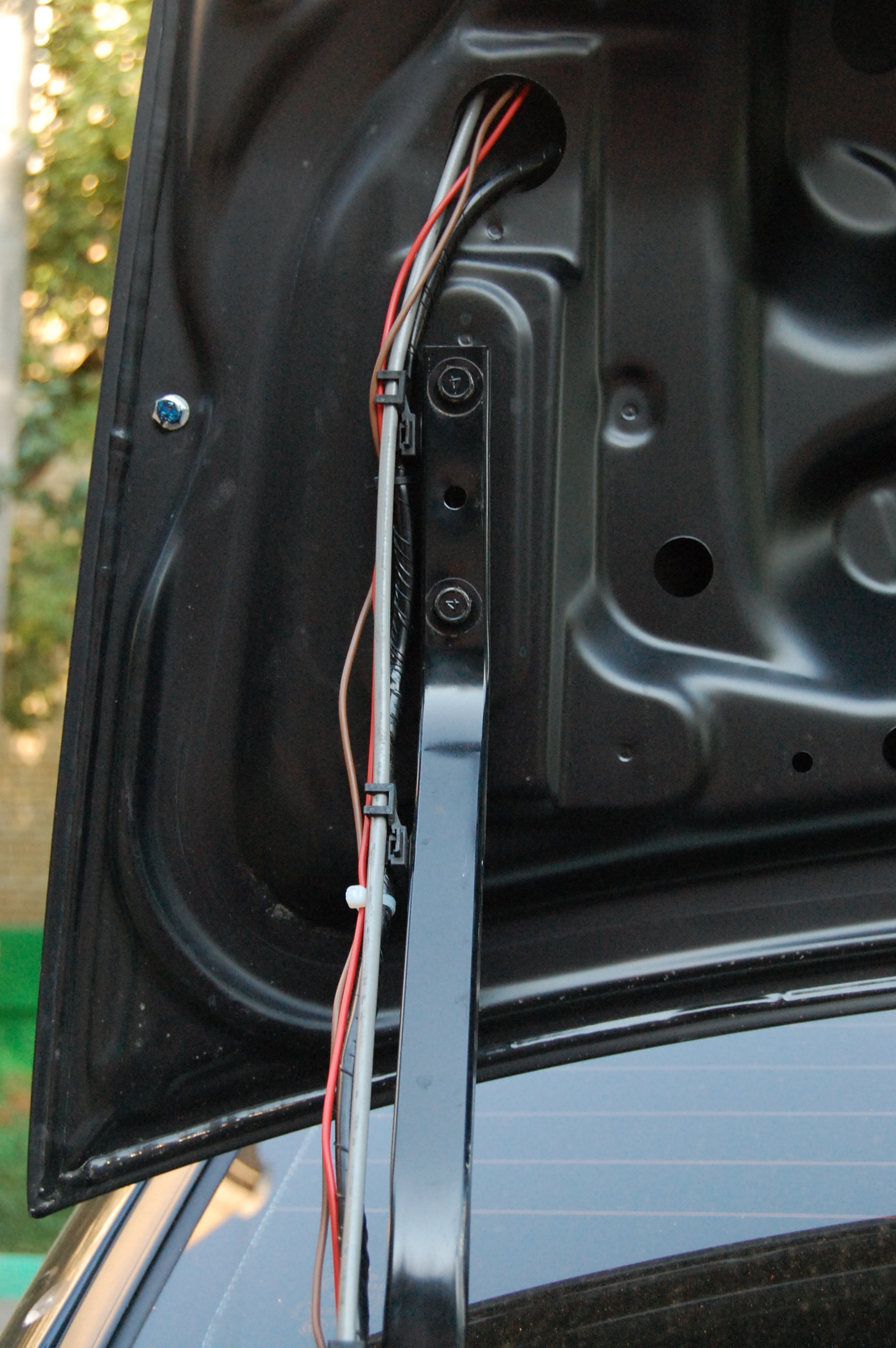

12. Теперь проводим провода подложки в отверстие, подложку приклеим позже.
13. Одеваем наконечник на провода подложки.
14. Подключаем все провода к коробочке, согласно маркировке (на коробочке маркировка указана).
15. Подключаем минусовую клему аккумулятора и проверяем что получилось.
16. Если все работает правильно, то опять отключаем минусовую клему аккумулятора и аккуратно укладываем все провода. Коробочку желательно изолировать поролоном от кузова авто для звукоизоляции реле. Коробочку я прикрепил вот в это место, надеюсь на фото понятно.
17. Обезжириваем место под логотип, приклеиваем подложку к кузову авто. Тоже делаем аккуратно и с первой попытки.
18. Ставим на место боковую обшивку и обшивку крышки багажника, подключаем минусовую клему аккумулятора и радуемся.
Вот что получилось.
Так же было установлено еще двум одноклубникам.
Результатом довольны 😉
Светящийся логотип Mitsubishi своими руками
Вот неужели дошли руки сделать светящийся логотип.
Делать решил из орг стекла толщиной около 4х мм, конкретно не замерял, на глаз понял что сгодится.
1. Начертив на листе треугольник каждая сторона которого ровна 10 см, делим каждую сторону отрезками по 33 мм, соединяю эти отметки линиями как на фотографии, в результате чего получается правильная форма логотипа ( она идентична по размеру логотипу с переднего бампера )
2. По заготовленному шаблону вырезаю из орг стекла маленькой болгаркой ( так быстрее ) заготовку

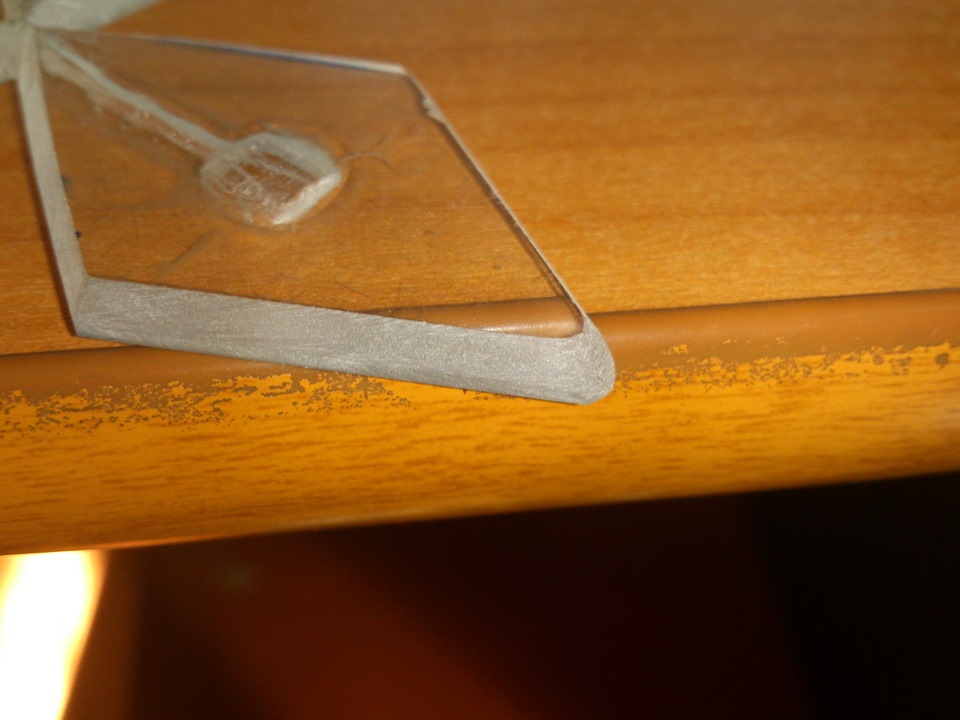

3. Стачиваю края под угол чтоб свечение было видно спереди а ни только сбоку. Паяльником плавлю углубления для светодиодов и канавки для последующей разводки проводов ( делается это довольно легко )
4. Немного матирую шкуркой обточенные под углом края чтоб свечение было равномерным

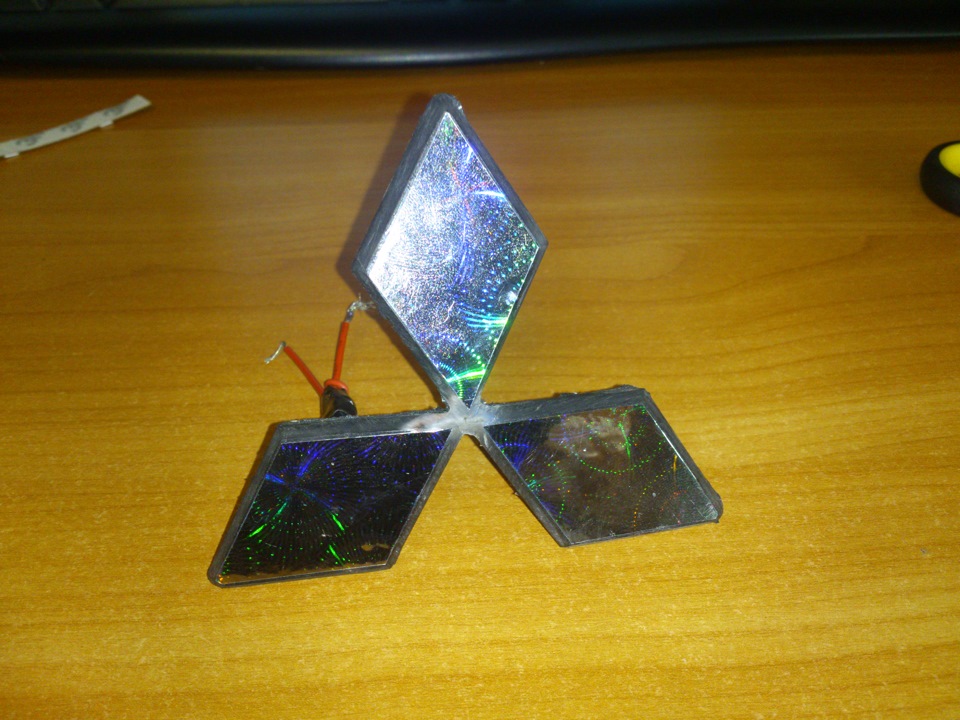

5. Припаиваю к светодиодам провода и развожу по заготовке, соединив светодиоды последовательно ( светодиоды брал из диодной ленты, от туда же и резисторы ). После того как все разведено по местам обклеиваю двухсторонним скотчем всю тыльную поверхность.

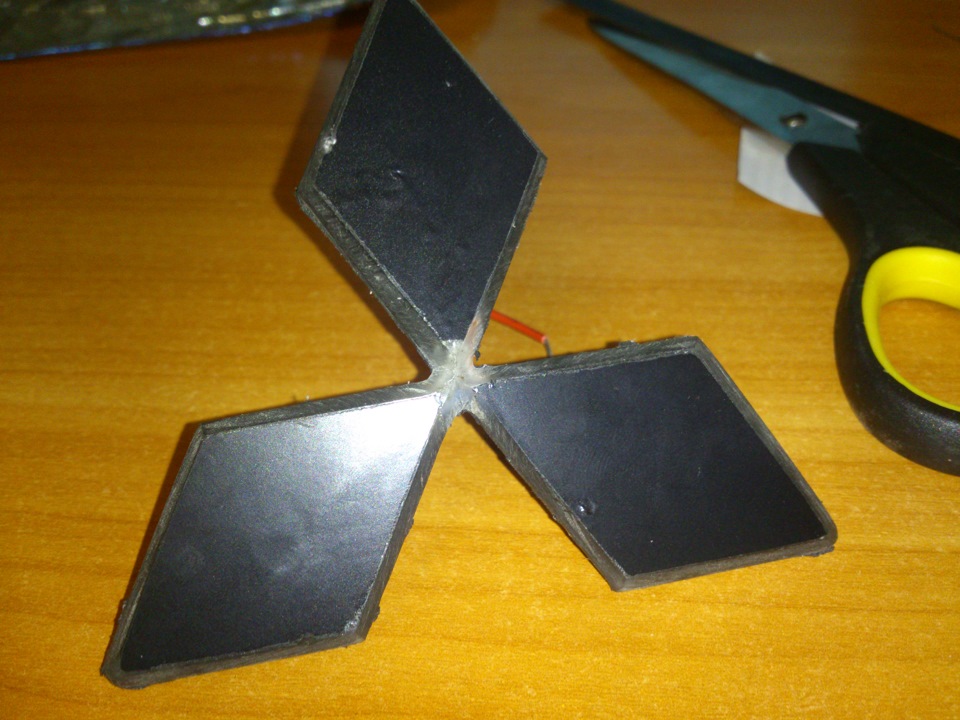

6. Чтоб светодиоды не просвечивали с передней стороны логотипа обклеиваю черной клейкой плёнкой ( но только переднюю сторону, не задевая боковины )
7. По верх черной аккуратно обклеиваю пленкой под хром ( так как не было времени искать автомобильную хром пленку, использовал обычную бытовую ).
8. Дальше нужно было с тыльной стороны обклеить полосками двухстороннего скотча края всего логотипа чтобы он хорошо укрепился в посадочном месте переднего бампера. Тут же припаиваем ранее упомянутое сопротивление взятое с диодной ленты в провод идущий на плюс.
