Подсветка под музыку в авто
Как самостоятельно смонтировать подсветку динамиков в машине
Для каждого автовладельца машина – это не просто средство передвижения. Точно так же, как мы делаем наше жилище красивее, уютнее и неповторимее, водителям тоже хочется, чтобы их авто обладало яркой индивидуальностью. А поскольку автомобили изготавливаются крупносерийно, изначально любая новенькая легковушка ничем не будет отличаться от тысяч и миллионов своих собратьев. Именно поэтому так популярно направление, позволяющее изменить внешность авто.
Тонировка, установка спойлера, обвеса и литых дисков – на такое украшательство сегодня уже практически не обращают внимания. А вот подсветка всё ещё приводит в восторг окружающих, но что самое главное — простора для творчества здесь хоть отбавляй.
Установка подсветки в динамики
Тюнинг машины с помощью подсветки бывает внешним и внутренним. По поводу внешнего моддинга можно утверждать, что он действительно улучшает восприятие машины в тёмное время суток, одновременно выполняя и сугубо практические функции. Но как отнесутся к такому украшательству работники ГИБДД – большой вопрос.
Что касается монтажа внутренней подсветки, то здесь все вопросы относительно легальности снимаются. Другой вопрос, что далеко не все автомобилисты, даже если они «на ты» с ремонтным инструментом, решаются на подобную операцию. Сказывается отсутствие опыта работы со светодиодными источниками, но на самом деле здесь нет ничего особо сложного, хотя во многих случаях это довольно трудоёмкое мероприятие.
Впрочем, если вы не уверены в своих силах, лучше обратиться к профессионалам. Это, разумеется, будет дороже, но зато гарантированно красиво и аккуратно.
Подсветка колонок считается на самой простой операцией, поскольку вам придётся решать ряд инженерных задач, но в целом, повторимся, здесь нет ничего сложного.
Итак, нам понадобится светодиодная лента и проводка. Сколько – зависит от того, где вы хотите сделать подсветку. Можно ограничиться только динамиками на передних дверях, в этом случае расход будет минимальным, как и объём работ.
Подсветка задних динамиков в авто монтируется по аналогии с передними, вам нужно будет только позаботиться о том, как провести провода до торпедо.
Так что ограничимся описанием для дверных колонок, если вы с этим справитесь, то и сзади проблем быть не должно.
Первое, что нужно сделать, – снять решетки с динамиков. Крепиться они могут по-разному, здесь нужно быть внимательным, чтобы при демонтаже не повредить этот крепёж. На один динамик потребуется примерно 35 см. светодиодной ленты – всё зависит от диаметра колонки. Что касается проводов, то для пассажирской стороны потребуется порядка 3 метров, для водительской – хватит и полутора метров. Припаиваем провода к ленте, обезжириваем посадочное место, которое выбираем самостоятельно, изучив конструкция акустического прибора. Обычно ленту приклеивают по периметру, так, чтобы она не мешала одеть сетку. Провода нужно будет вывести наружу и провести до той панели, где будет запитываться подсветка. Чтобы спрятать провода, можно разместить их под торпедой, но многие считают это неэстетичным и ненадёжным способом, предпочитая снимать облицовку передней панели и размещать проводку внутри.
Сразу предупредим – чтобы сделать подсветку динамиков автомобиля, нужно обладать хотя бы начальными познаниями в электрической части – они понадобятся, когда нужно будет подключать светодиоды к источнику питания. Это может быть кнопка включения фар или отдельная кнопка – словом, вариативность здесь высокая.
После проверки работоспособности подсветки можно устанавливать сетки и радоваться результату.
Подсветка в такт музыке
Можно усложнить задачу – сделать так, чтобы при монтаже подсветки динамиков машины своими руками светодиоды мигали в такт музыке – это, так сказать, вариант для настоящих меломанов.
В таких случаях светодиоды подключают непосредственно к динамикам, от которых они и запитываются. Но здесь имеется целый букет неприятный последствий – при параллельном подключении увеличивается нагрузка на автомагнитолу, и она будет перегреваться, что грозит её поломкой. Кроме того, уменьшится выходная мощность динамиков, что тоже не есть хорошо.
Эти проблемы решаются использованием микросхемы LM 3914, у которой имеется сопротивления высокого номинала, снижающее сопротивление нагрузки автомагнитолы на выходе. Ленту необходимо подключать не к проводам колонок, а к маломощному выходу к усилителю, транзистор которого будет управлять включением и работой светодиодов. Чтобы выставить уровень включения ленты, который должен быть равным уровню электрического сигнала, подаваемого на транзистор, используется галетный переключатель. Когда громкость звучания низкая, на транзисторную базу будет поступать потенциал с 1, 16, 17 или 18 ножки. При увеличении громкости следует переключиться на ножки с 13 по 15. При максимальной мощности светодиоды также должны гореть ярче всего, и это обеспечат ножки микросхемы с 10 по 12.
Разумеется, здесь ваши познания в электротехнике должны быть выше школьного уровня.
Готовые решения
Если кому-то такая операция, как самостоятельный монтаж подсветки колонок светодиодами с использованием оргстекла или без него покажется слишком сложной, можно приобрести готовый комплект.
В этом случае функциональность такой подсветки будет гораздо выше (как и цена), режим работы выбирается отдельным переключателем:
К блоку управления можно подсоединить и другие источники подсветки – торпеды, ног водителя, дисков и так далее, формируя настоящее световое шоу без необходимости наличия целой батареи выключателей.
Party-Lancer 1.0 или цветомузыка в авто своими руками
Загорелся я цветомузыкой в своем автомобиле. ДА, не практично! ДА, используется раз в год! ДА, это не первая необходимость. НО ХОЧЕТСЯ! 🙂 да и цена вопроса смешная! Разве что по времени — почти трое суток с перерывами лишь на сон и изредка на еду 🙂
Схему придумал, естественно, не сам, нашел на драйве, куча аналогов в интернете, но описания что и как делать нигде нет! Это сейчас я понимаю, что схема простейшая, даже примитивная! Но пока я до этого дошел, пришлось прочитать не одну статью по электронным компонентам 🙂 благо нашелся человек с ангельским терпением, который помогал мне, поддерживал и постоянно что-то подсказывал 🙂
Цветомузыка работает, каждый из трех каналов попадает в свой такт, регулировка работает, убавляет чувствительность и яркость любой из лент.
Более того, на эту плату я добавил специальные разъемы для подключения проводов и лент, можно сколько угодно раз к устройству подключаться и отключаться, все довольно удобно. Снизу плату залил клеевым пистолетом, во-первых он неплохо защищает от влаги, является изолятором, более того, нет никакой опасности нагревания схемы, поэтому клею ничего не грозит.
Далее в планах попробовать сделать корпус для платы, установить все в атомобиль и сделать второе абсолютно аналогичное устройство, но на других транзисторах, которое будет подключено на другой, противоположный первому, канал.
Плюс видео с полным описанием и примером работы
Цветомузыка своими руками
Всем привет!
После тысячного просмотра фильма Форсаж, захотелось себе цветомузыку на заднюю полку, да чтоб еще и в такт музыке))
Выбирал между двумя способами:
1) Самый простой, напрямую «+» и «-» светодиодной ленты к сабу; В этом случае, лента почти всегда будет моргать, не только при басе.
2) С использованием датчика удара. Подсмотрел у relanium. В этом случае, лента будет моргать только при басе (вибрации)
Остановился на втором варианте, только немножко усовершенствовал.
Задумка такова, что от баса происходит вибрация, приводящая в действие датчик удара (ДУ), который подает минус на контроллер и, соответственно, кратковременно загорается светодиодная лента. ДУ получает питание от включенной магнитолы. Пультом можно выбрать любой из 20 цветов, или чередующийся режим.
Теперь, кому интересно, подробнее.
Питание схемы
Для реализации проекта нам нужен «+» и «-«. Т.к. у меня усилитель находится неподалеку от саба, взял от туда. «Плюс» от управляющего контакта REM, который идет от магнитолы на усилитель. «Минус» он и в Африке минус, на корпус его. Таким образом, если магнитола выключена, то и цветомузыка работать не будет.
Его жестко прикрепил к сабвуферу. У датчика всего 4 контакта: красный — постоянный «+», черный — постоянный «-«. Они необходимы для работы самого датчика. Также есть белый и синий — это два выходящих минуса, которые относятся к двум уровням срабатывания: предупредительный (минус на выходе кратковременный, меньше 1 сек) и тревога (минус на выходе примерно 1-2 сек). Они и будут определять длительность свечения ленты. Тут на вкус и цвет, кто как выберет, хоть 2 сразу. Я выбрал, пока что, кратковременный.
Контроллер
Заказывался с Китая, 91,11 руб. Расстояние от самого контроллера, который своим широким штекером подключается к ленте, до ИК-приемника пульта управления совсем маленькое. Я этот провод разрезал и нарастил витой парой и вывел сам ИК-приемник в район прикуривателя, чтоб удобно было пользоваться пультом.
Соединение
Теперь попытаюсь описать саму схему подключения. На это период рекомендую магнитолу выключить и не включать до окончания «сборки». Итак,
1) «Плюс» берем от усилителя (REM), тянем его к контроллеру и к датчику удара.
2) «Минус» также берем от усилителя (GROUND), тянем его к датчику удара.
3) С датчика удара берем (1), или (2), или (1) и (2) «минус» и тянем его к контроллеру.
4) Контроллер подключаем к светодиодной ленте.
5) Дальше берем тоненькую отвертку и регулируем чувствительность срабатывания датчика удара в зависимости от «тяжести» баса.
Вроде бы ничего не забыл. Если кому интересно, спрашивайте.
Напоследок видео.
1) ПЕРВЫЙ ВАРИАНТ ПОДКЛЮЧЕНИЯ
Цветомузыка в авто.

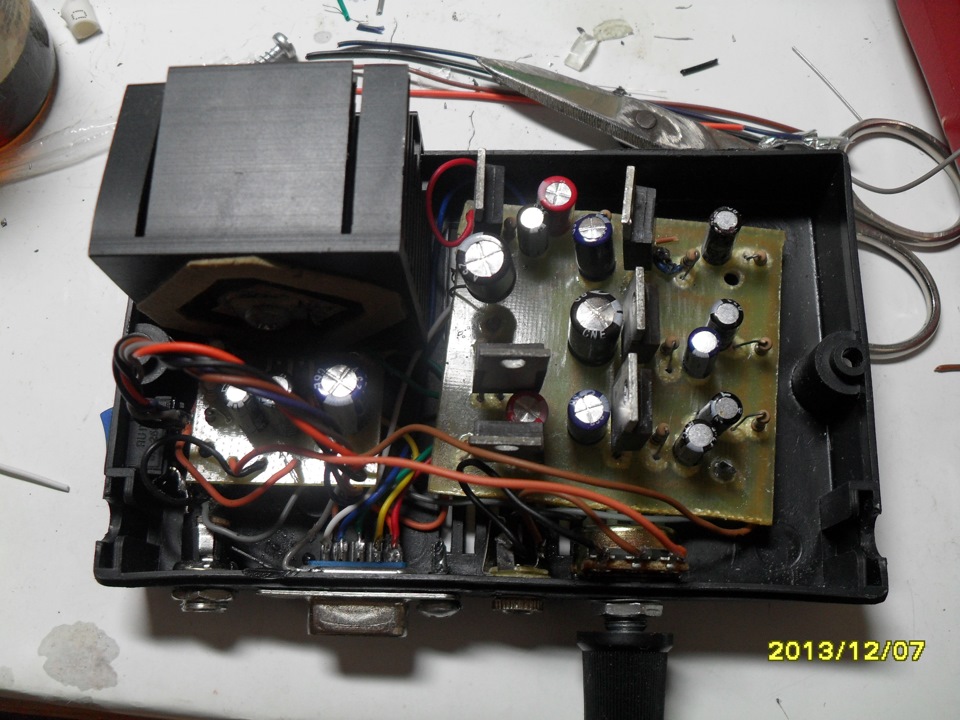

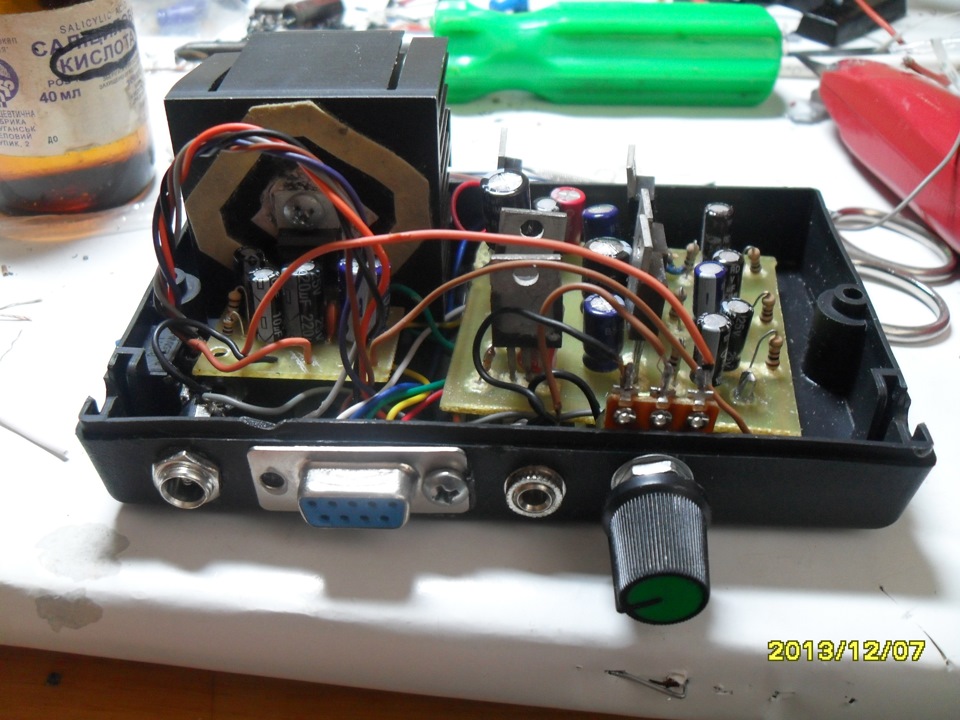

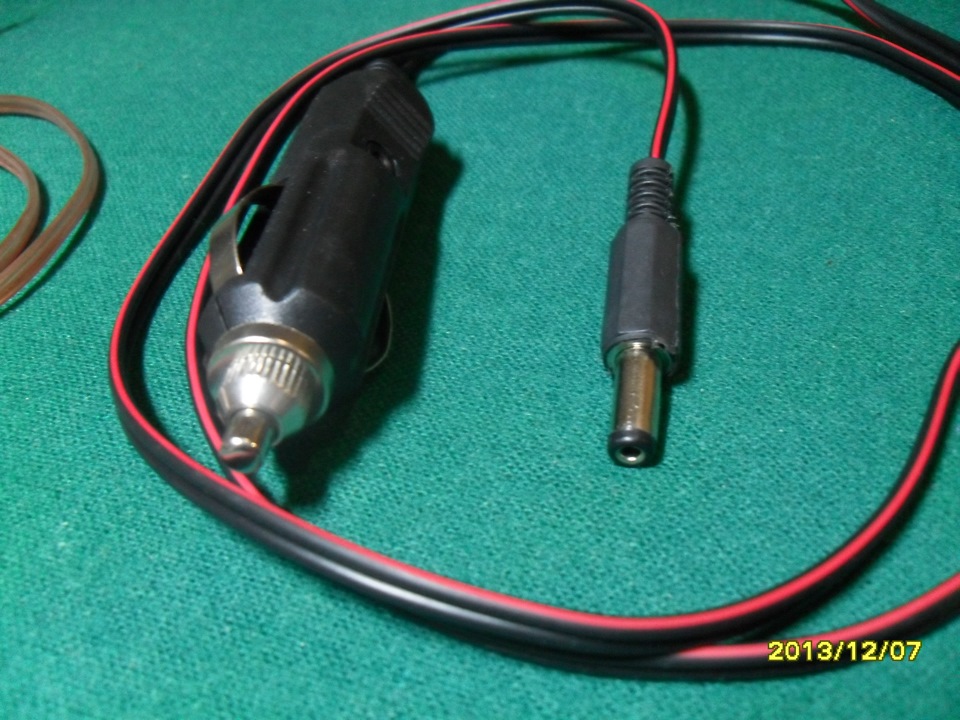

Вот сделал цветомузыку в авто для одного человека. 4 цвета + фоновый канал. Собрал всё в корпусе на самодельной плате вот по этой схеме:
Также есть вариант для RGB ленты:
Схему нашёл на YouTube у пользователя: TomAs409998. Он её переделал под светодиоды.
Собирал на транзисторах КТ805. Поставил предусилитель на TDA2003, чтоб яркость моргания не зависела от громкости музыки от которой идёт сигнал. Брать сигнал можно как от динамика, так и от выхода на колонки (допустим от компьютера).
В качестве источника света использовал светодиодную ленту по 0,5 м каждого цвета и 0,2 м белой:
Видео работы цветомузыки:

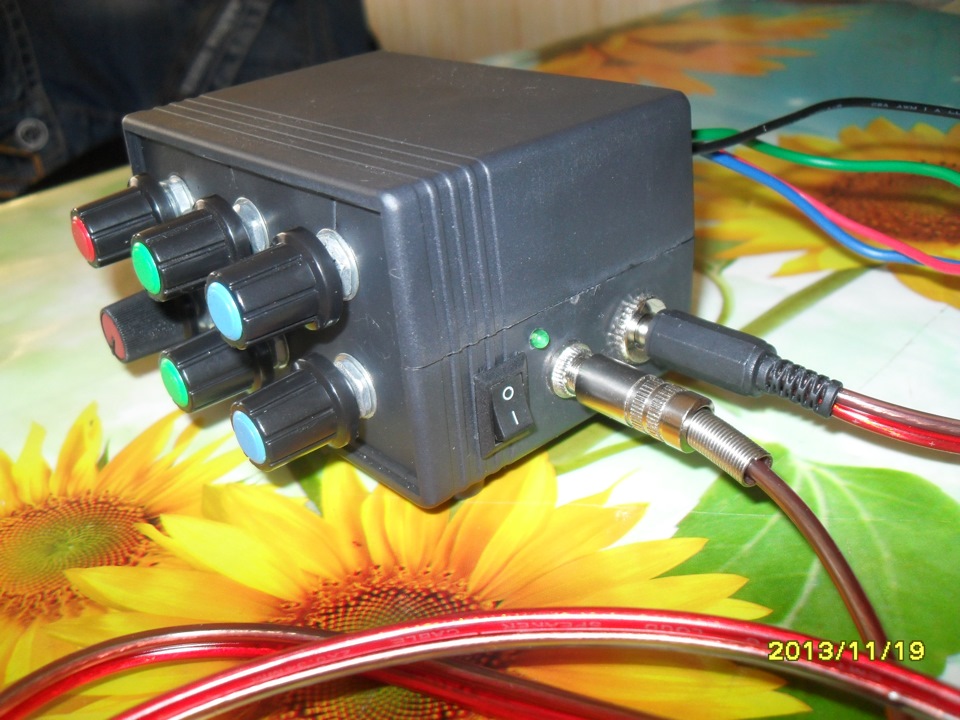

Вот это блок цветомузыки для RGB ленты:
Видео работы цветомузыки для RGB ленты:
А это первая моя цветомузыка со стерео эффектом:
Метки: цветомузыка
Комментарии 108
Подскажите — по какой схеме собирали предусилитель, пожалуйста. Спасибо заранее.
собрал первую схему — хоть бы как мигнуло. фиг работает
Перепроверь монтаж, схема рабочая.
Транзисторы правильно поставил?
как заколдованная. даже фон не загорается.
Нужно всё несколько раз перепроверить, если не получается — разобрать и собрать заново.
Я собираю по каналам, сначала собираю усилитель, потом фон, потом всё это проверяю, а потом отдельно по каждому последующему каналу собираю и проверяю.
а еще один можешь споять и скока денег хочешь
Супер! точно напомнило 80е годы :). Зачётно!
Подскажи тему из последнего домашнего видео — просто шедевр
Какую, первую или вторую?
Первая — скачал Вконтакте, в плейлисте название «Стрип»
Вторая — «Sak Noel-Loca People (What the F**k!)»
а можешь поделиться своей окончательной схемой?
и на какую нагрузку на каналам она рассчитана?
Схемы выложены те, по которым я собирал.
На счёт нагрузки не понял, ты имеешь ввиду сколько светодиодов можно цеплять на канал?
да да, скока метров на канал светодиодной ленты мона цеплять
Это зависит от использованных транзисторов, на эти можно по 5 метров на каждый канал смело цеплять)
Круто, но лучше поменять сигнал, что бы загорались зеленый-красный, сини-желтый. Лучше бы было
У меня такая же есть, в детстве спаял, но там из крашенных лампочек на 3,5В. Со временем добавил туда програмник, чтобы без музыки 8 разновидностей включать.
Мне и так нравится)
трэшак конечно знатный у тебя дома с проводами.
Да, напомнило 80-е, в частности цветомузыку «Прометей»…Хоть вроде бы и вышел из того возраста, но почитав Ваш пост, захотелось и себе в бус сварганить что-то подобное. Спасибо за идею!
Не за что, я с детства мечтал о цветомузыке и вот спаял)
Молодец! Схемку своей домашней цветомузыки сбрось и номиналы радиодеталей, если не трудно.
Схема выложена — первое фото, выпиши номиналы с неё или распечатай и дай продавцу пусть он тебе соберёт всё. И не забудь об предусилителе.
О_о ну нифига ты радиотехник =)
Да ладно, схема простенькая)
зачет, хорошую работу проделал
Ну ты и мозг!Красавец супер вешь…дорого стоит, а самому сделать мозг поплывет))Да и не электрик я)))Сможешь сделать мне не бесплатно конечно))Мне не кспехуЮно так знать, сможешь или нет.СПасибо)
Я тоже не электрик — это просто увлечение.
Вообще КРАСАВЧИК!
Аж завидую!)))))
Тоже собирался сделать, руки никак не доходят, тоже у этого парня видел схемы!)))))
А если не сложно, можно в личку немного по подробней о «предусилителе»?
Чуть не забыл спросить. В большом «коробке» который идёт для «цветка» у тебя там 1 переменное сопротивление для чувствиетельности синего канала. А там где для ргб зачем аж 6 переменных сопротивлений?
Там где один переменник — это регулятор громкости на вход предусилителя.
и мне цену в личку! Задумка и реализация супер)))
Спасибо, задумка с Ютуба, реализация — моя)))
Боливуд 1970 года отдыхает! 🙂
По самой схеме, ясно, что хочешь не хочешь при такой примитивной привязке цвета к каналу по другому нельзя, поэтому и куча крутилок.
Но не проще ли было по входу компрессор поставить чтобы меньше органов и регулировок было.
Можно было оставить 3 регулятора, которые на яркость моргания влияют, а верхними 3-мя можно включить любой цвет, чтоб он просто горел или смешать их и получить разные оттенки.
Да я вообще об отказе от такого аналогового регулизования цветоразделения. В сети ведь присутствуют схемы на пиках или мегах подобных звукоморгалок.
Меня устраивает простота и качество работы этой схемы.
Класс. особенно в багажнике понравилось)
Все ништяк) только не цветомузыка, а светомузыка))
Всё круто всё классно )) но сделал другую схему по честотке.
низ как и тут оставил бочке и басу красным всё красиво, верхнуюю часть оставил так же высоким чистотам, а для средних честот я оставил бы две средние не дилив их на разные, что бы когда играют средние чистоты то горели оба бока, а не то что верхняя середина играет постоянно(то есть светиться) а нижняя середина только когда играет рабочий барабан(то есть светиться)а белые свет когда только тишина.
Ну это только один из вариантов размещения светодиодов, можно и по-другому поставить.
да конечно ))) я не спорю))) и так очень красиво смотрится на видео с багажником.
Там немного другая схема, именно для RGB ленты.
РГБ зачетно смотрится! Просто на высоте и продумано) тоже б впихнул бы к себе!)))
Да, интересная штука.
Максим, а если добавить каналов (лент) и расположить их вертикально и получится а ля эквалайзер, возможно?
Очень отдалённо. Я вот собираюсь сделать 7-ми полосный эквалайзер, пока составил список деталей.
представил если все это под днище запихать и вот так врубить по громче наверное прикольноб смотрелось! типа просто режим подсветки, плавня мигающая подсветка и подсветка с цветомузикой!
Вот такое я хочу себе сделать, но сначала нужно кузов поварить, покрасить и т.д.
🙂 значит не у одного меня таки бредовые идеи в голове!
Кузов это да, надо сначала его в идеал привести
Мигающие светодиоды-цветомузыка от басов в автомобиль
Многим хочется сделать своими руками мигающие огни под музыку в своем автомобиле. Если покупать готовый девайс, то он выльется в копеечку, а для нас это не составило практически никаких затрат, чего и Вам желаем. Нам понадобится 100 светодиодов красного, зеленого и синего свечения 3 мм. Подключать линейку будем к сабвуферу.
Для собственноручной поделки нам понадобится:
Кусачки
Утконосы (плоскогубцы)
Припой
Паяльник
300 светодиодов 3 мм ( можно брать любое количество диодов )
60шт. 51 ом резисторы
Провода
Готовим платформу под цветомузыку в автомобиль
Для начала нам необходимо приготовить плату, на которой будут размещаться наши светодиоды. Алюминий, радиатор и т.п. материалы не стоит брать, т.к. нагрев от 3 мм светодиодов будет минимальный ( практически нулевой ).
Сверлим, проделываем отверстия под 300 штук светодиодов. Под каждый диод нужно по два отверстия. Вставляем в отверстия диоды. По задумке автора чипы располагаются в следующей последовательности: RGBRGBRGB ( красный, зеленый, синий, красный, зеленый, синий…).
Соединяем между собой катод и анод светодиодов. Последний анод LED соединяем с резистором.
Светодиоды соединяются последовательно по 5 штук в линейке.
Не забываем на анод последнего светодиода подключать по резистору.
Заключительный этап — подсоединение проводов матрицы цветомузыки к сабвуферу
Далее остается совсем не много телодвижений. Припаиваем провода от сабвуфера к нашей светодиодной матрице и включаем все в сеть автомобиля. Проверяем работу.
