Подсветка под зеркало в авто
Установка Подсветки в зеркала ч1
Так и не понял почему, но вчера тема была удалена, сегодня размещаю не просто видео а инструкцию по установке. Потому что к теме был проявлен небольшой но интерес, задавались вопросы, на которые хотел ответить сегодня, но запись не обнаружил
На алиэкспресс были заказаны две вот такие штуки на пробу, посмотреть как светят.
А светят они довольно не плохо, Но есть один минус – очень сильно греются.
В силу того что не умею паять различные стабилизаторы и привинчивать радиаторы охлаждения было решено не устанавливать их как ДХО, а установить их туда где они будут включаться кратковременно т.е. в подсветку пространства вокруг автомобиля.
Для начала, что бы они сильно не выпирали обточил их на наждаке
А уже дальше пошел процесс разборки зеркал, так как опыт по снятию накладок уже был, то с этим справился быстро.
Регулируя зеркала в разные стороны, одновременно отжимал длинной отверткой защелки и тянул крышку зеркал, после снятия верхней части снимать нижнюю довольно просто.
Затем прикладываем светодиод к нижней части для того чтобы отметить место под отверстие, отверстие надо просверлить так чтобы нижняя часть затем встала с установленным светодиодом на место и ни во что не уперлась.
Просверлил, установил, начал пытаться протянуть провод из зеркала в дверь, но ни чего не удалось, даже пытался протолкнуть упругую проволоку, но она во что-то упералась.
Отверстие уже просверлено, светодиод установлен, не останавливаться же на полпути – решено снимать зеркало, для этого пришлось снимать обшивку двери, опыт тоже уже был, все так-же как и на СХ-7, два винта и пистоны, описывать не буду, да и тем более много инструкций есть в интернете.
После снятия обшивки необходимо снять заглушку закрывающую гайки крепления зеркала, надавив с двух сторон и потянув на себя, снял.
После чего отрывается вид на три гайки и пистон крепления зеркала к двери.
Разъединив проводку и открутив три болта сжимаем пистон для снятия зеркала.
Как оказалась, не давала пропихнуть провод резиновая прокладка, сняв которую провод проходит легко.
Установив зеркало на место начал протягивать провод из салона авто в дверь, тут конечно посложнее, особенно с водительской стороны (там установлен блок предохранителей который мешает протянуть провод, очень тяжело подлезть рукой и зацепить его).
Об этом расскажу в следующей части.
Подсветка в зеркала заднего вида — начинаем новый проект. часть первая. Нужно определиться
Всем привет.
Из названия видно на что нацелился…
87614B1500 и 87624B1500 от HYUNDAI GENESIS
876143N000 и 876243N000 от предыдущих EQUUS и GENESIS
за что спасибо Димасу dessinger на цирике…
но ценники которые он озвучил как то не радовали…
далее Саня sportmanby подкинул тему про плафон от француза…НО… тут оказывается их тоже два…левый и правый… теперь отступление — мониторьте хорошо тему прежде чем что то покупать или делать…теперь артикулы
6325.G7 и 6325.G8 — левый и правый…
Собственно остановился на данном экземпляре, но тут выявился новый нюанс…плафон имеет не скругленный край…вот тут собственно проблема…что с ним делать пока не понятно…задал вопрос чуваку на солярисе, который купил их, но пока он молчит — надеюсь ответит…
Собственно далее продолжился мониторинг…
нашел запись фокусовода, кстати он тое отмечает косяк плафонов от ситроена www.drive2.ru/l/490556184776933601/
вопрос по артикулам тоже задал, но пока тихо…собственно не нравится что плафоны с али и лампа не меняется www.drive2.ru/l/490556184776933601/
но ценник тоже не айс…
ну и то что они на фокус тоже смутно верится…вообще искал артикул с мондео…так как видел как раз подобное на мондео и тоже прямоугольной формы…а вот чтоб на фокус с завода ставилось подобное — не видел…
нашел плафон на вольво XC90… запросил артикулы.
А вот теперь для конченных маньяков
63 31 6 913 277 — Фонарь — BMW
63 31 6 913 278 — — Фонарь — BMW
левый и правый соответственно…кому интересно сами смотрите ценник…но я даже не рассматриваю)
нашел еще такой плафон с али, но ссылка уже не работает
В общем насмотрелся много…по мере поступления инфы — буду наполнять данную запись…собственно были артикулы плафонов от шкоды…сейчас не могу найти где они…если у кого есть чем дополнить — дополняйте ветку…я пока в поиске подходящего плафона в мои зеркала…насмотрелся много…народ даже плафоны из подсветки номера и повторителей поворота вкорячивают…но думаю это не мой вариант…собственно будем искать дальше…
теперь вопрос к сонатоводам…откуда брать питание чтоб все работало так как надо? а именно, чтоб при открытии ЦЗ — подсветка загоралась. а при закрытии ЦЗ тухла…
добавление артикулов:
87619-3Z000 HYUNDAI
87629-3Z000 HYUNDAI
Так же ставят вот такой поворотник
441-1405N-UEC — Поворотник — DEPO
Теперь чтоб не потерять инфу (потому как это зачастую бывает — заглядываешь в закладки и видишь что запись удалена или машина удалена, а это как раз означает что инфа потеряна) поэтому тупо копирую у одного автора:
Детали:
Варинат 1 — Все детали от Audi:
— Подложка под зеркала 2 шт (4F0 858 523 B 01C, левая; 4F0 858 523 B 01C, правая).
— Лампы подсветки из зеркал 2шт (4F0 949 133, левая; 4F0 949 133, правая).
— 2-пиновый коннектор, 2шт (823 971 988; ответная часть идет уже с лампами).
— Ремонтный провод, 2 шт (000 979 103).
— Ремонтный провод, 1 (одна) шт (000 979 009 E).
— Дополнители провода, если не хватит длины ремонтных.
Вежливая подсветка в зеркала.
Добрый вечер, Друзья!
Давненько я ничего не писал, активность и интерес отбила модернизация сайта, ну да Бог с ним! Всё равно постараюсь делиться с Вами своим опытом и заимствовать его у других…
Итак: Как обычно немного предисловия! =))
Частенько обращал внимание, что у дорогих иномарок есть, так называемая функция «вежливая подсветка«, то есть при постановке сигнализации на охрану или снятии с неё, загорается подсветка ручек (в частности у BMW) или загорается подсветка в зеркалах (видел у Audi), ну и мне захотелось сделать нечто подобное. Были даже куплены специальные диоды для этой цели, но, как говориться, всё руки не доходили…
Диоды обошлись мне в 150руб, кому нужно, вот Ссылка, заказывал из поднебесной на Aliexpress.
И вот в эти выходные я решил наконец-то заняться данной приблудой!
Позвонил своему знакомому установщику, (который ставил мне сигнализацию на авто) и поинтересовался у него — можно ли реализовать данную задумку от сигнализации, на что был дан положительный ответ!
После чего, поехал к нему в гараж. Он быстренько, с блока сигнализации через реле вывел плюсовой провод для подсветки!
Если честно, в подробности — что, как, откуда и куда, я не вдавался, но полазив на нашем сайте, увидел запись Сергея- Serega2308 , он осуществил мою задумку почти год назад!
У него в записи Вежливая подсветка в зеркалах part2 есть схема подключения, которую я у него позаимствовал для Вас. =))
Объясню принцип работы подсветки:
При снятии с охраны, подсветка горит 20сек или пока не включишь зажигание;
При выключении зажигания, подсветка так же горит 20сек или пока не поставишь авто на охрану!
В принципе то, чего я и хотел!
После того, как мне вывели плюсовой провод, я приступил к установке диодов в зеркала и подключении проводки! Начал с водительской двери, разобрал обшивку двери.
Затем снял зеркало, просверлил отверстие под диод.
Диоды решил расположить в прямоугольнике с надписями, плюс рядом есть технологическое отверстие для отвода влаги из зеркала!
Изнутри диод фиксируется гайкой, вот размеры:
Винт от диода регулировке зеркала не мешает, поэтому срезать не стал, плюс, так меньше вероятности попадания влаги, хотя они вроде бы замазаны герметиком, но как говориться — Китай, он и в Африке Китай!
Теперь про подключение:
ВНИМАНИЕ! САМЫЙ «геморой» во всём этом — протягивать провод из салона в дверь! Но с этим я справился, хоть и с огромным трудом и не без помощи друга!
Плюсовой провод от диода подключается соответственно к плюсовому проводу от реле сигнализации, который протянули из салона в дверь, минус я взял с фишки стеклоподъёмников! В принципе ничего сложного!
Проверил, всё работает! Но мне не понравился один момент — подсветка гасла резко! Чтобы это исправить, было решено добавить в цепь по конденсатору на каждую дверь. В магазине были куплены два конденсатора на 25V ёмкостью 4700 mF.
Врезал их прямо в места соединения проводов.
Заизолировал всё это дело изолентой, проверил — подсветка гаснет теперь плавно, хотя можно было поставить конденсаторы и по мощнее! ))
Если не приглядываться, то диода в корпусе зеркала почти не видно, как капелька.
Днём эффекта от подсветки конечно же никакого, но вот в тёмное время суток, просто супер! )))
Снял видео для примера, как работает подсветка при снятии и постановке сигнализации на охрану.
Снимал днём в тоннеле, конечно же видео всего эффекта не передаёт, но смысл думаю будет ясен!
Вот так вот провёл я субботу! =)
Спасибо, что читаете! Всем Добра и воплощения своих идей!
Установка подсветки пространства под зеркалом. Первая часть
Всем привет! Наконец-то решился на установку штатной подсветки в боковые зеркала! Лежали они без дела около года. На одну сторону у меня ушло порядка 1.5 часов. Делал все по фото, которое было единственным в интернете.
Что мне понадобилось:
1. Бормашина
2. Торкс 10
3. Канцелярский нож
4. Клей-пластилин эпоксидный
5. Малярный скотч
Теперь сам процесс:

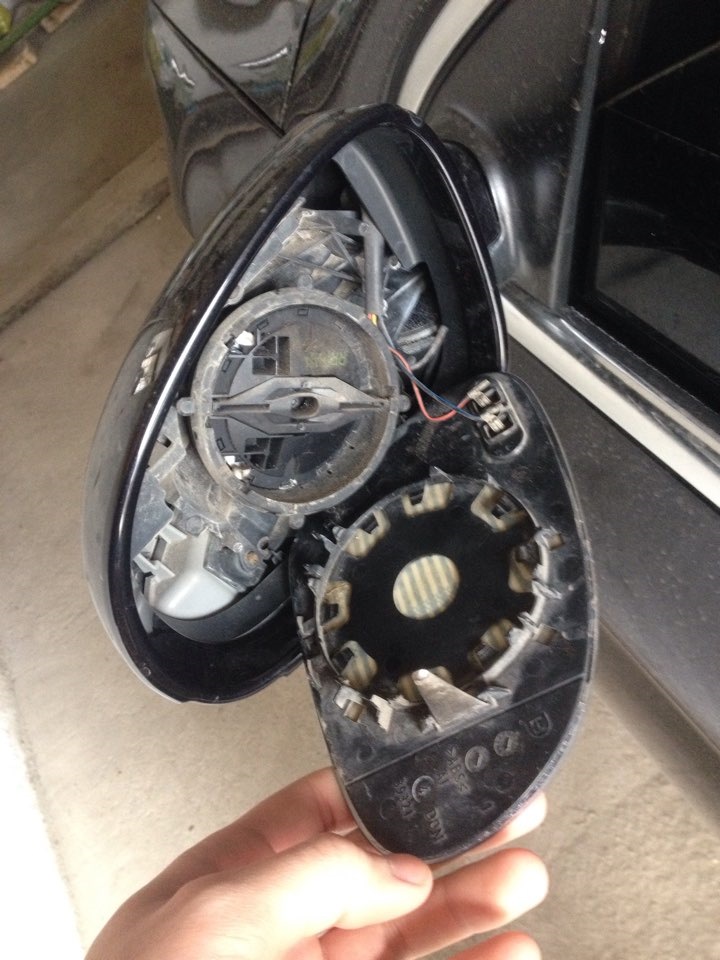

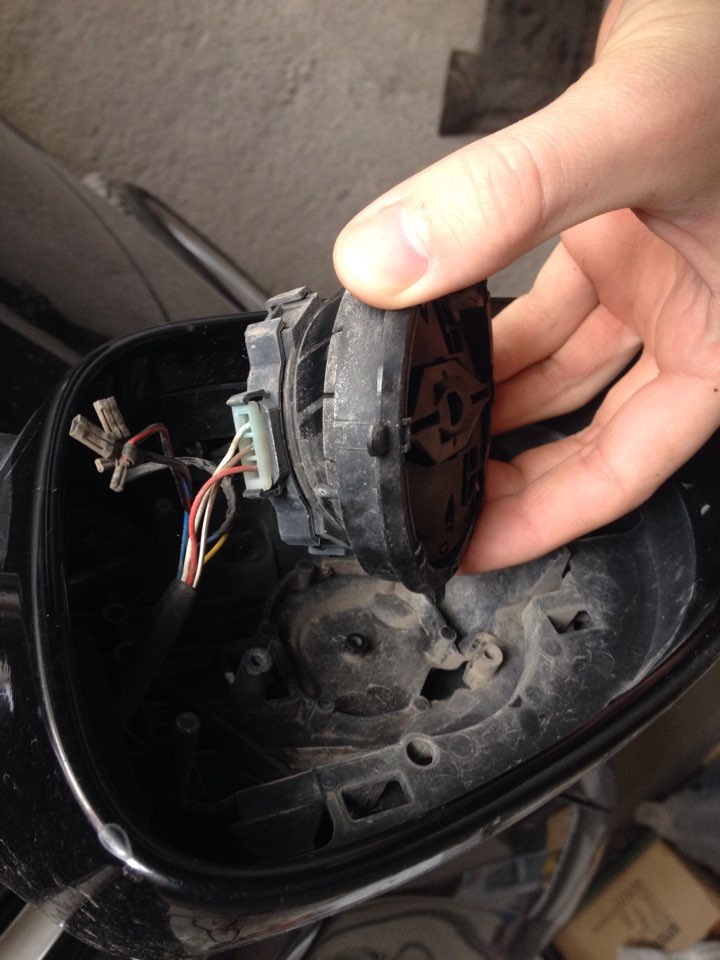

1. Опускаем зеркало в самый низ/верх, засовываем в щель пальцы и отстёгиваем зеркальный элемент, снимаем с него разъёмы на обогрев.

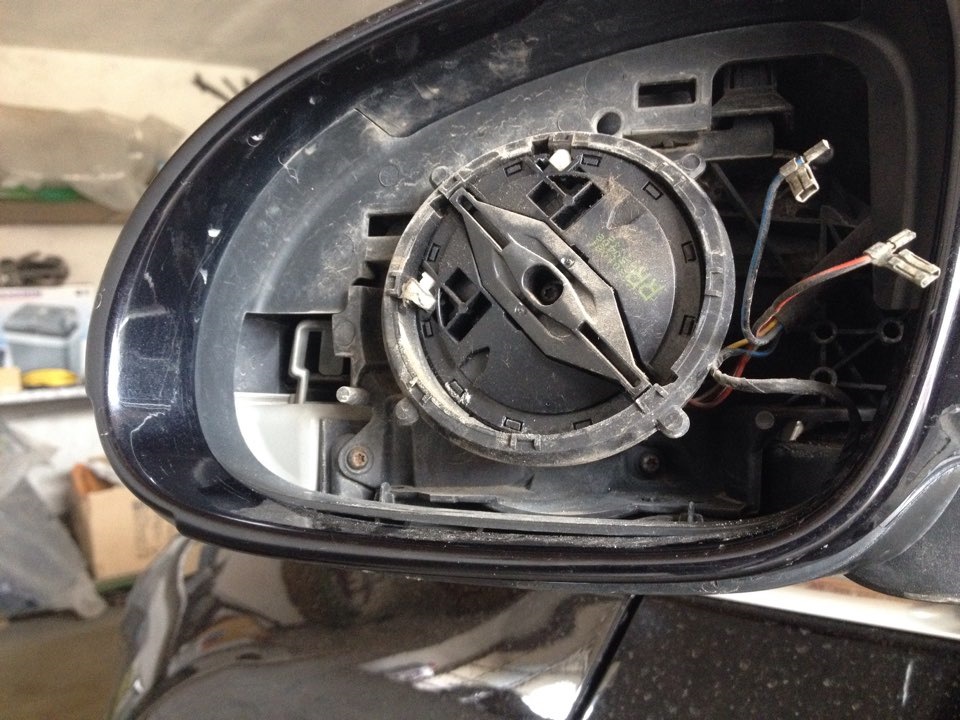

2. Откручиваем 3 самореза на Т10
3. Отщелкиваем элемент, на котором держится зеркало и вытаскиваем из него штекер
4. Теперь необходимо повернуть весь корпус зеркала вперёд. Отстёгиваем кожух зеркала. Сначала нужно немного потянуть на себя, затем тянуть вверх и отстёгивать защёлки, которые находятся на поворотнике (2шт.) И верхний кожух у вас в руках.
5. Отделяем поворотник от нижнего кожуха и отсоединяем штекер.

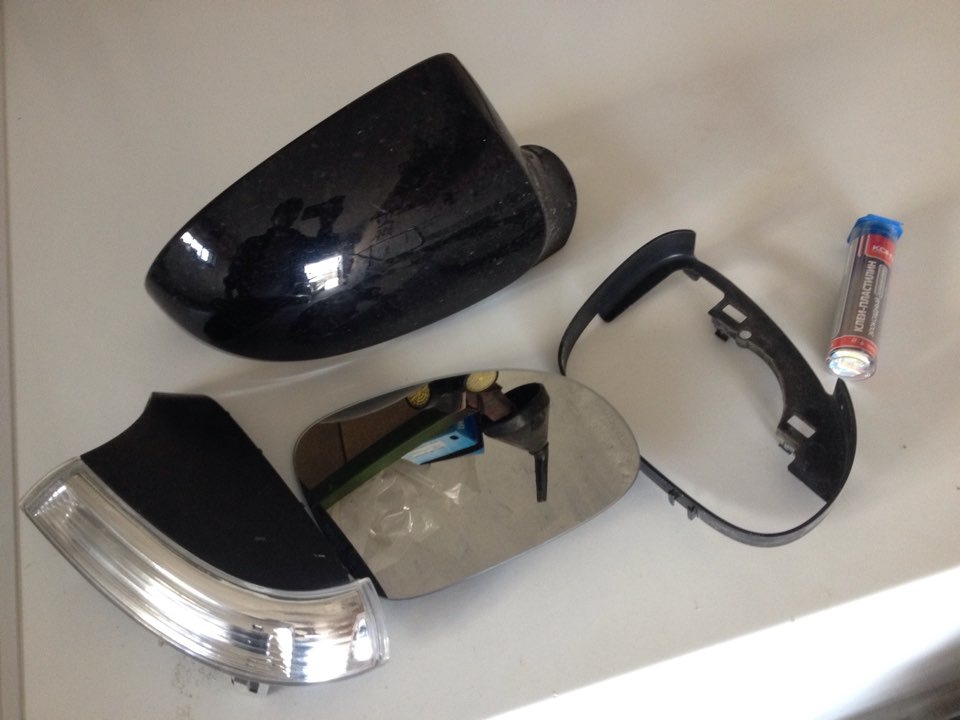

Зеркало полностью разобрано и теперь внедряем подсветку.

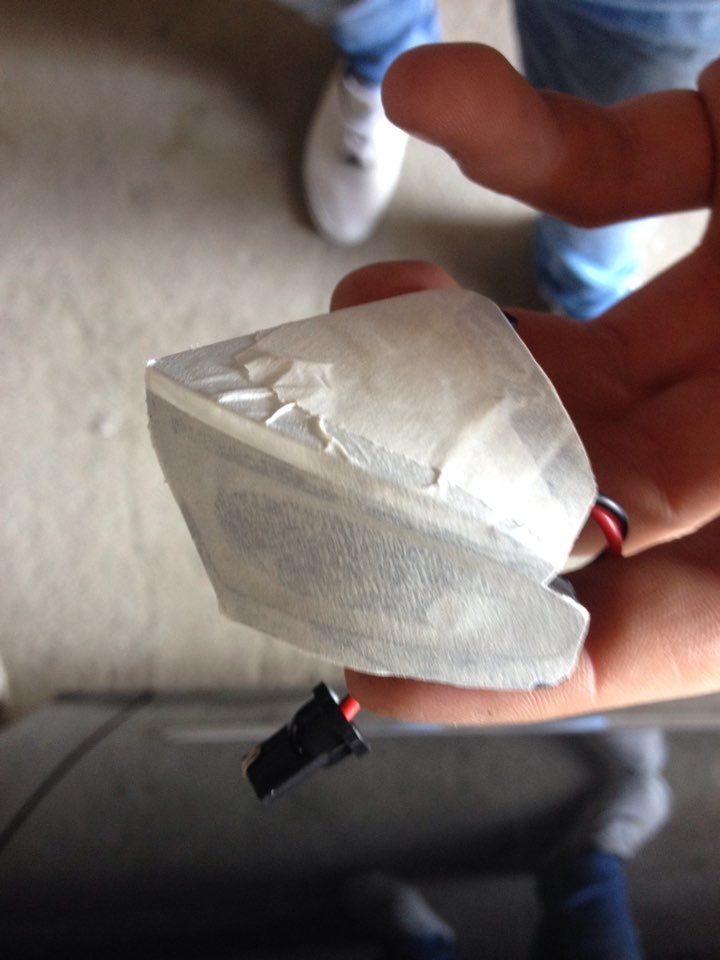

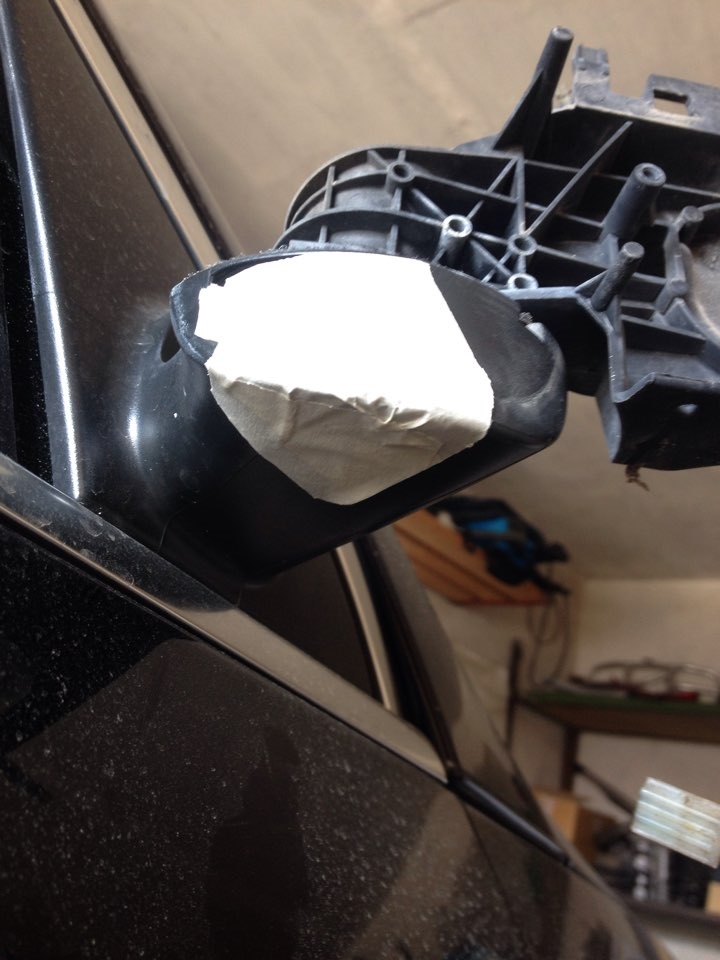

Облепляем малярным скотчем 2 внешние стороны и придаём форму плафона, обрезаем все лишнее.
Наклеиваем этот самый получившийся балван на корпус, где должна находиться подсветка, и обводим все контуры канцелярским ножом.

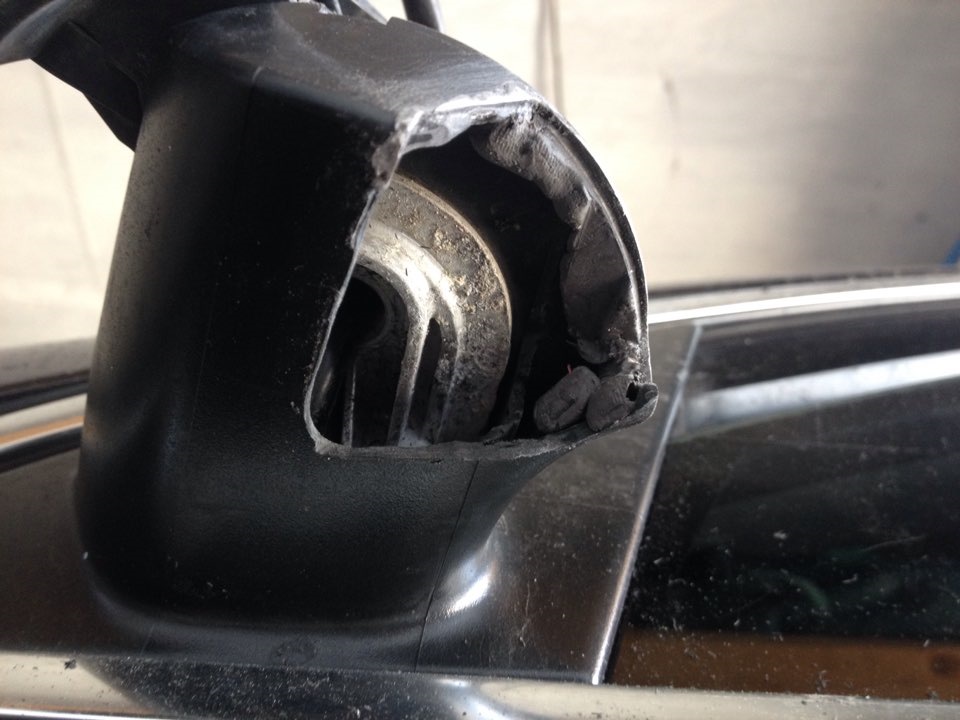

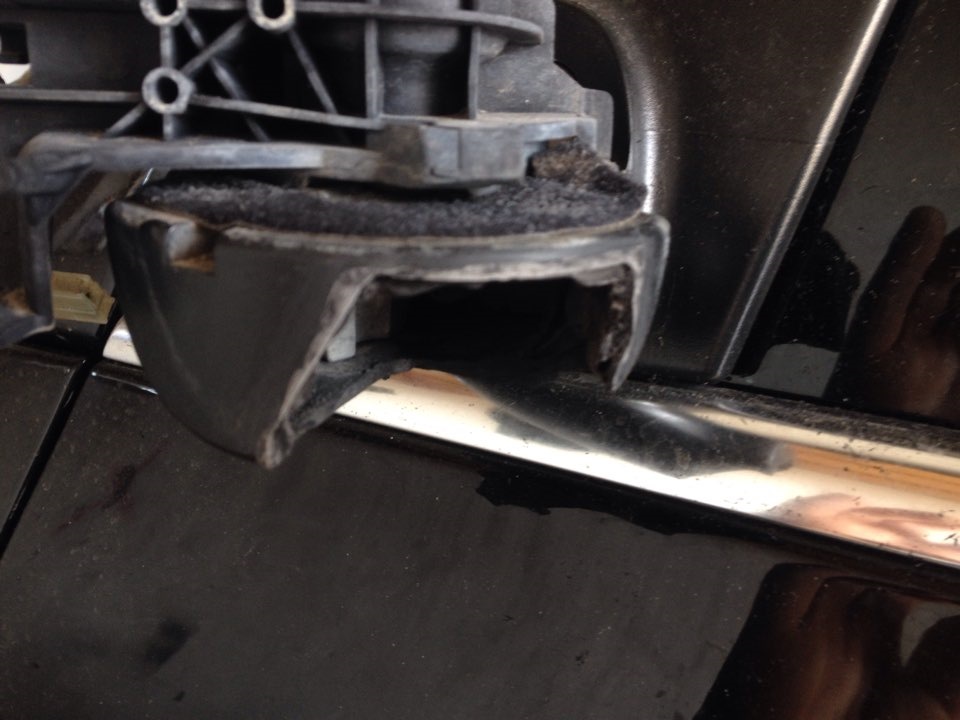

Теперь берём бормашину и всё ненужное стачиваем.

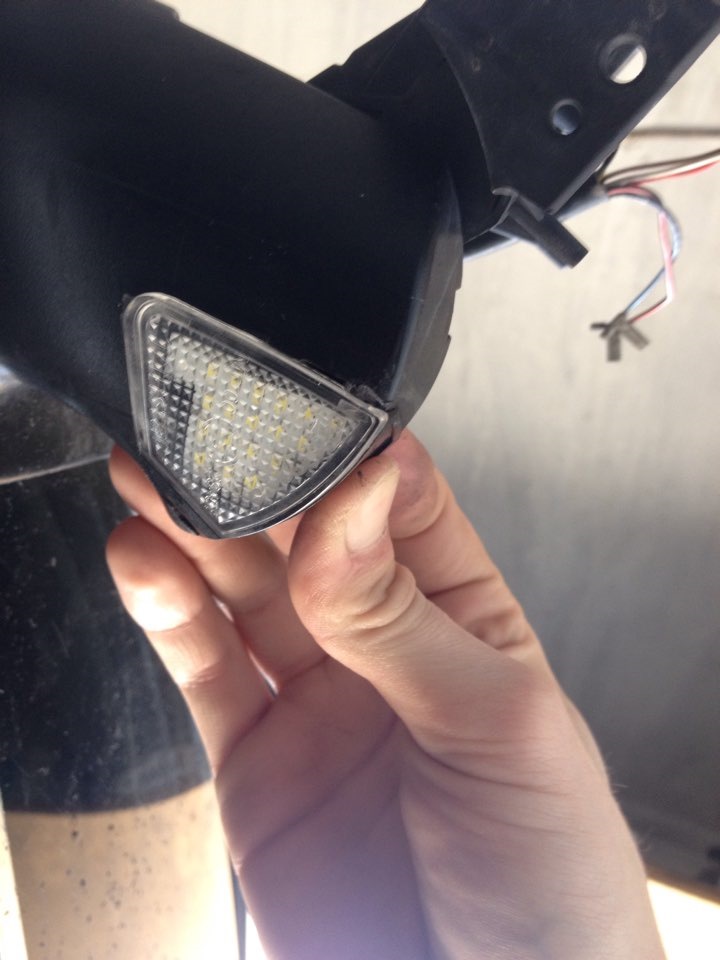

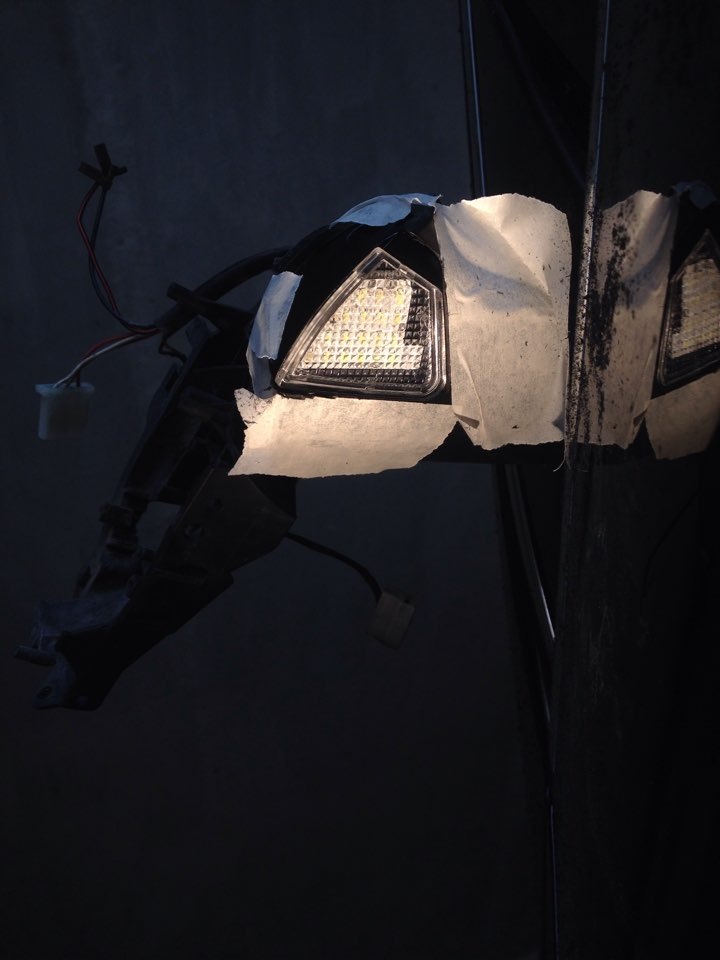

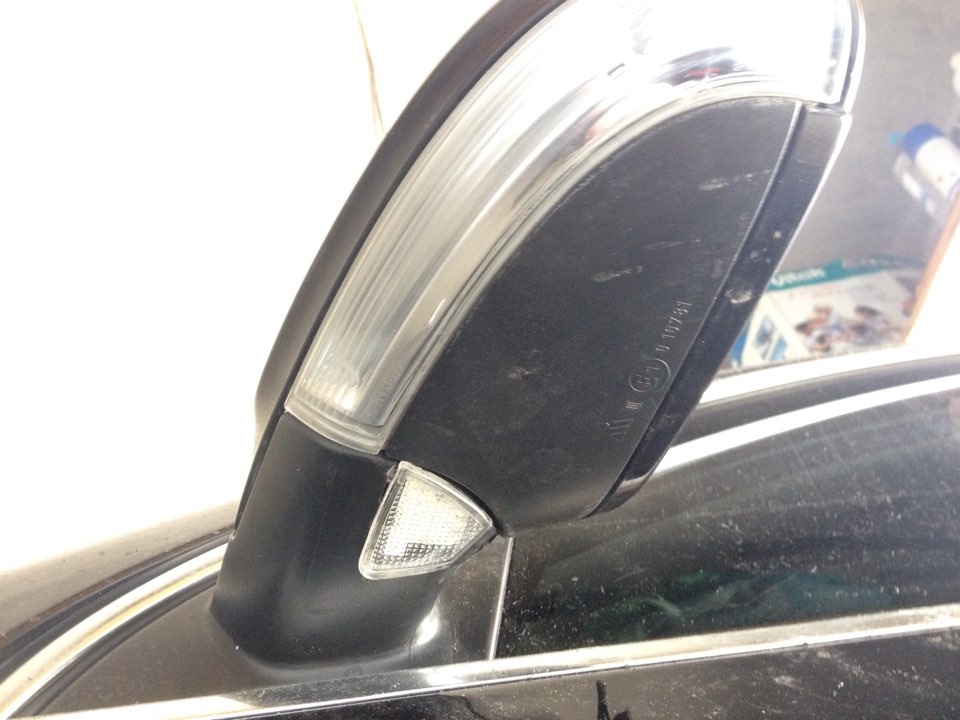

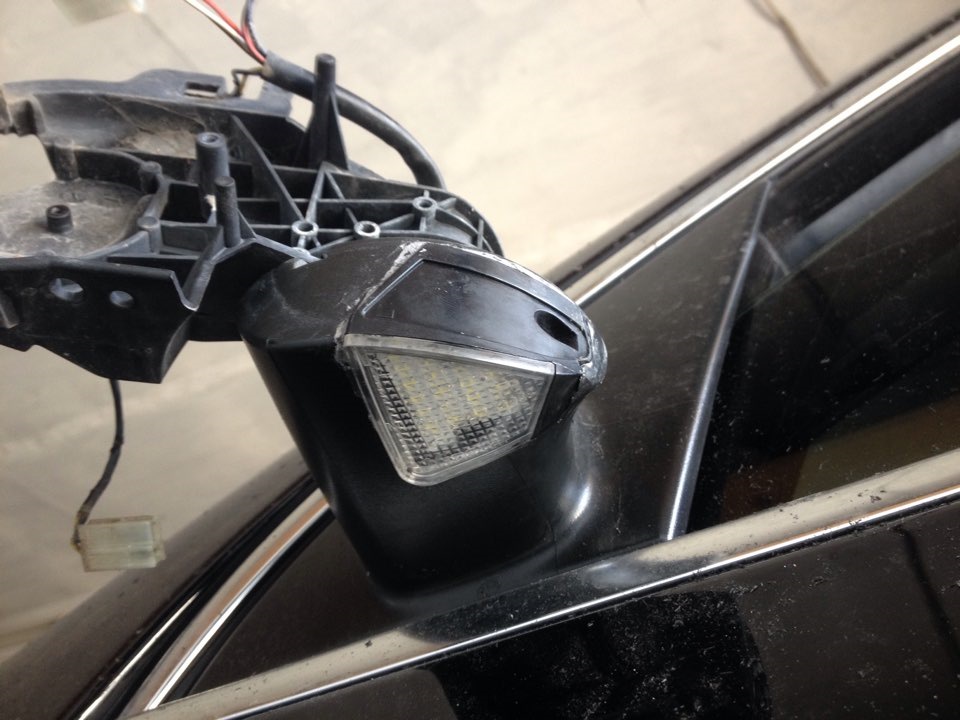

После того как сточили вставляем плафон и видим, что сверху красуется щель, я её заделал холодной сваркой и потом все аккуратно подточил, затем зашкурил и покрасил.
Так же из холодной сварки сделал выступ внутри корпуса, чтобы прикрутить саморез, который держит подсветку.
На этом внедрение не заканчивается, и.к. будет вторая часть про подключение.
Всем удачи))
Led подсветка в зеркалах заднего вида
Выдалась свободная «минутка» на выходных и решил реализовать свою давнишнюю задумку ) Ну вообщем это подсветка в зеркалах заднего вида как у авто VAG группы и других крутых тачек )) На данный момент подсветка включается при открытии двери, чуть позже сделаю от сигналки…ну типа идешь в темноте к машине, клац на сигналку и загорается подсветка в зеркалах – видно дорогу, ручки дверей и вообще круто ))

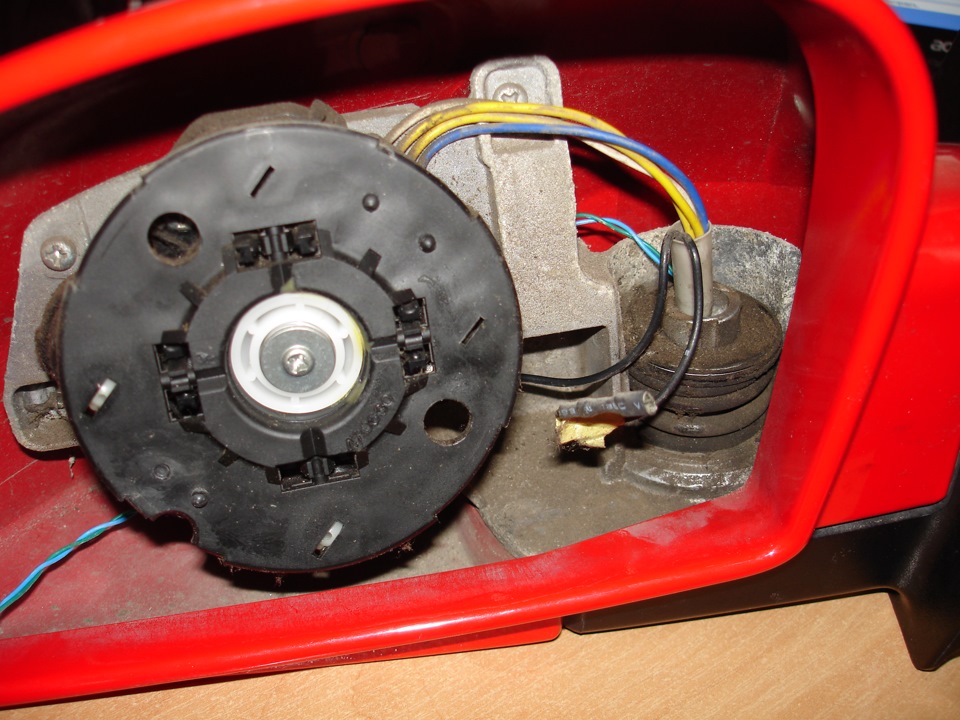

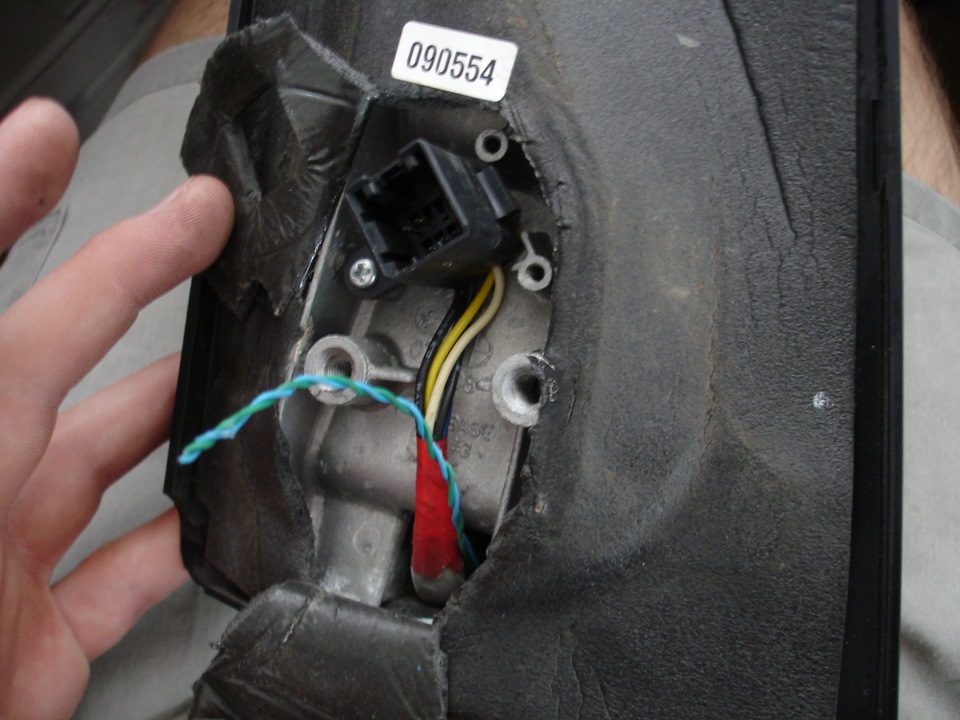

Ну к делу) Я опущу подробности о том как снималось зеркало, зеркальный элемент и прокладывались провода – онли самое вкусное )) И так для начала покрутив в руках разобранное зеркало решил проложить провода. Оказалось не все так просто, но поковыряв туда-сюда протянул таки:

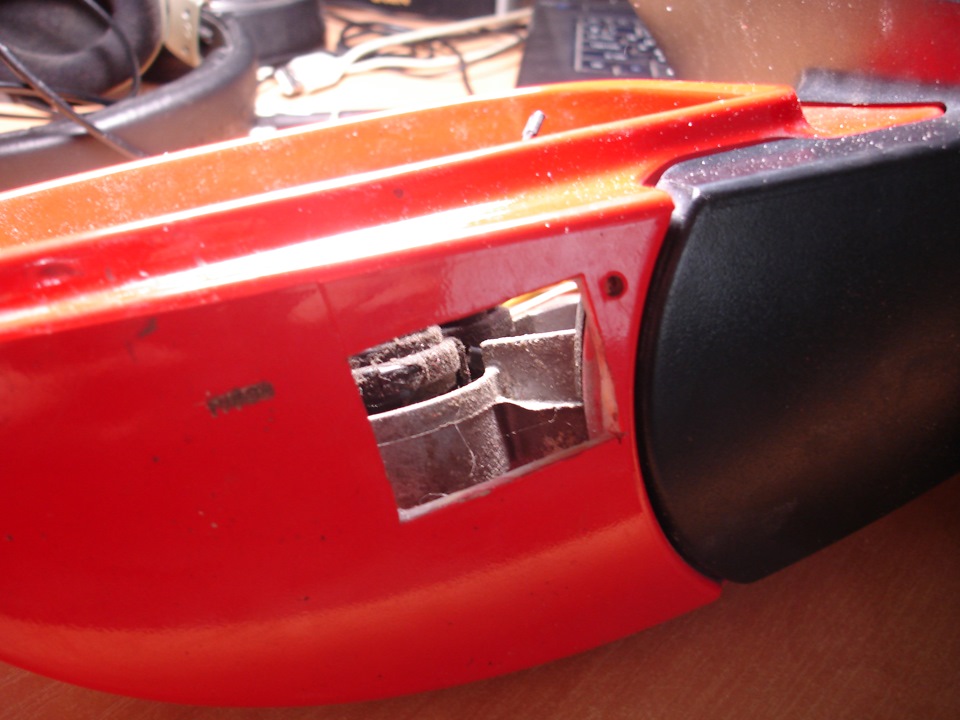

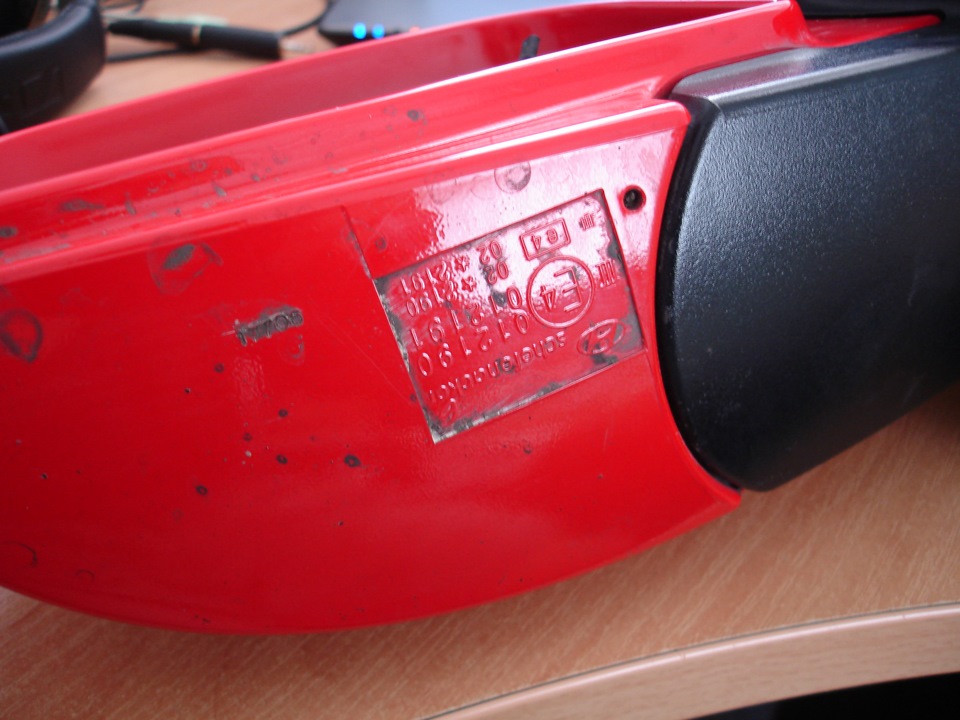

Перевернув зеркало я сразу понял где будет «окошко» :

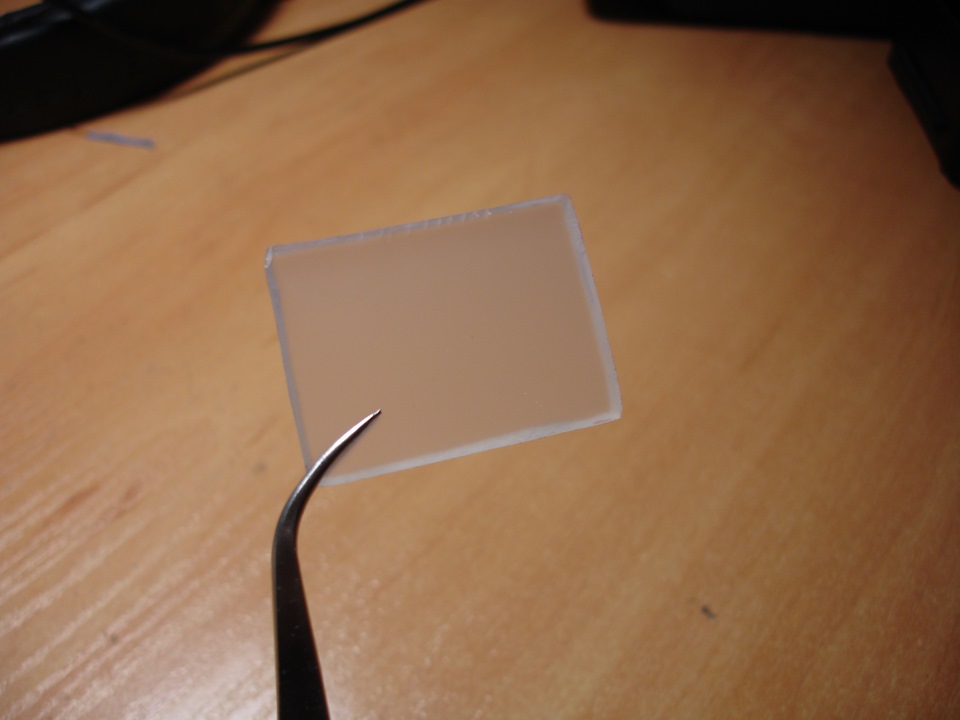

Теперь выпилим с матового акрила вставочку:

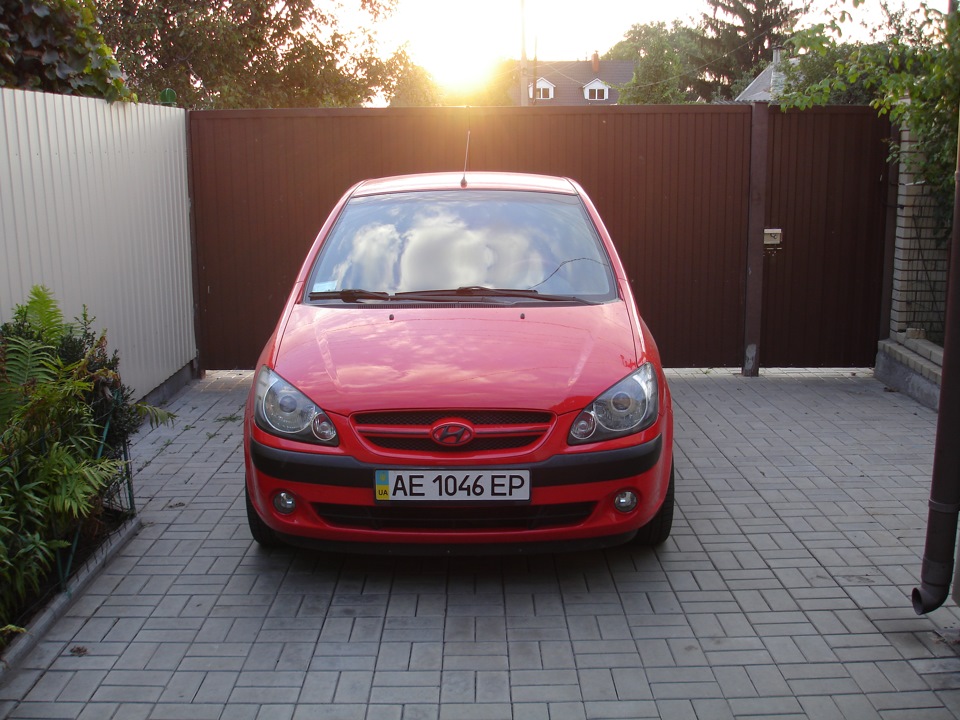

Кстати пока бегал туда-сюда заметил как смешно смотрится тачуня без «ушей»:

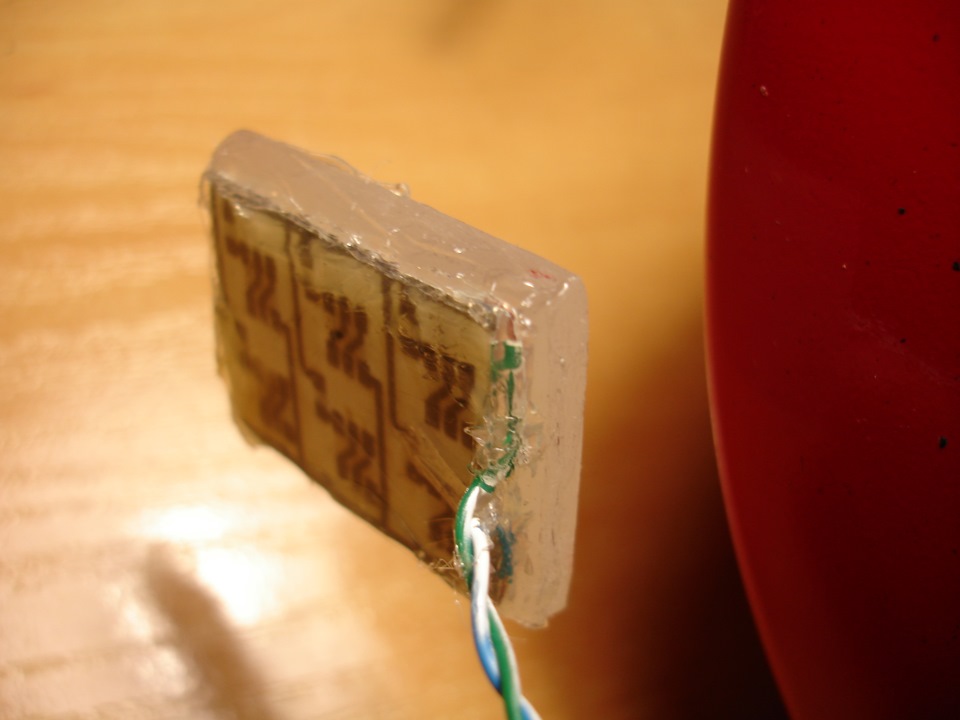

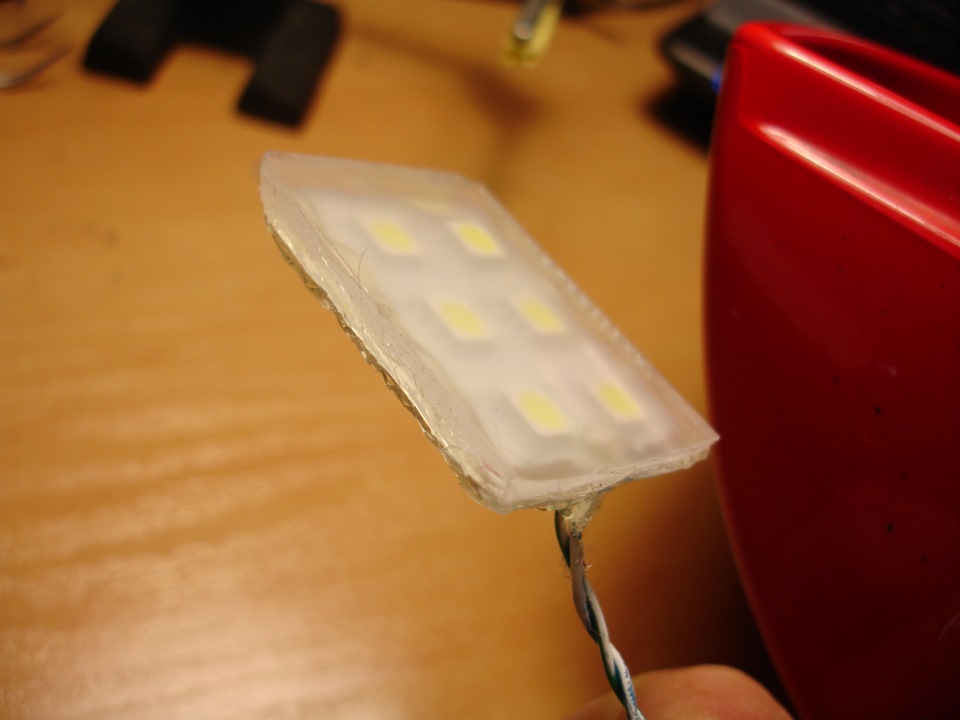

Дальше сделал платы, решил что 6 светиков 5050 должно хватить, вообщем не прогадал – светит супер )) Сами платы забыл сфоткать – забегался )) Для начала склеиваем плату и «окошко» из оргстекла, залил добротно:

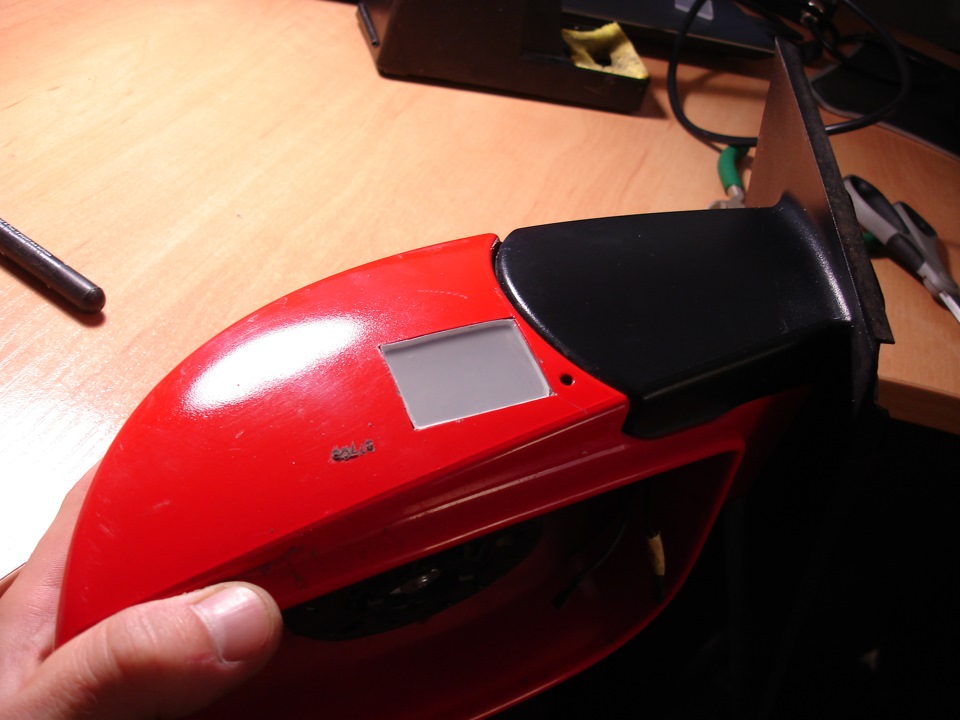

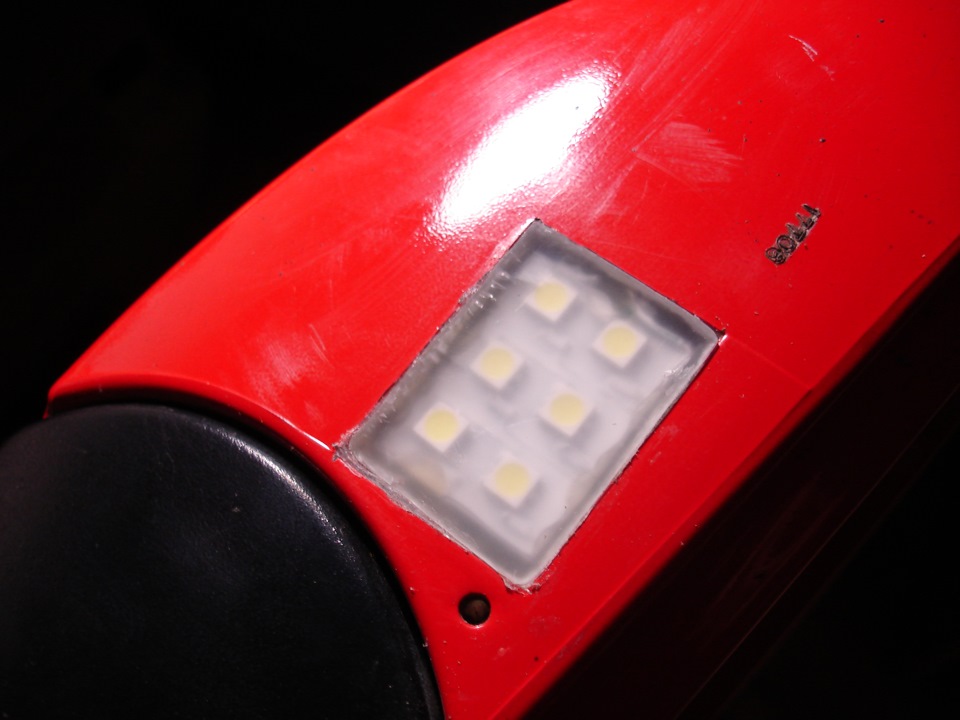

После чего вставляем этот модуль в зеркало, выравниваем заподлицо и заливаем изнутри клеем:

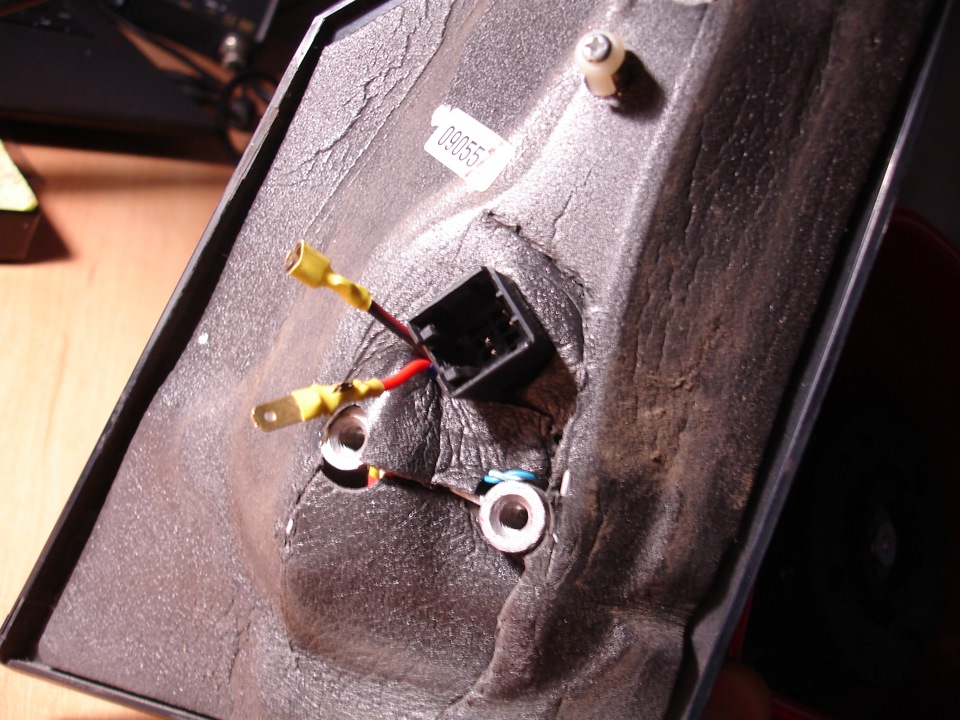

Ну и поставил «папа/мама» на всяк случай:
