Подсветка зоны посадки в автомобиль
Подсветка зоны высадки на светиках типа «Орлиный глаз»
Подсветка зоны высадки на светиках типа «Орлиный глаз»

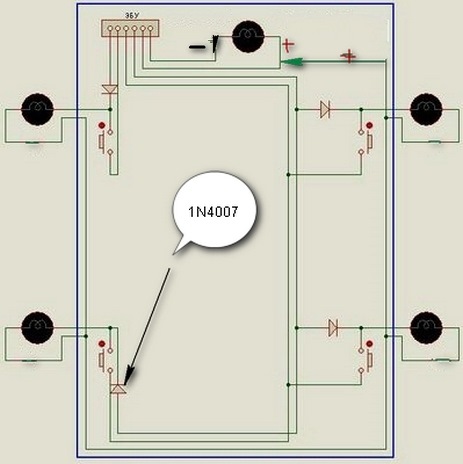

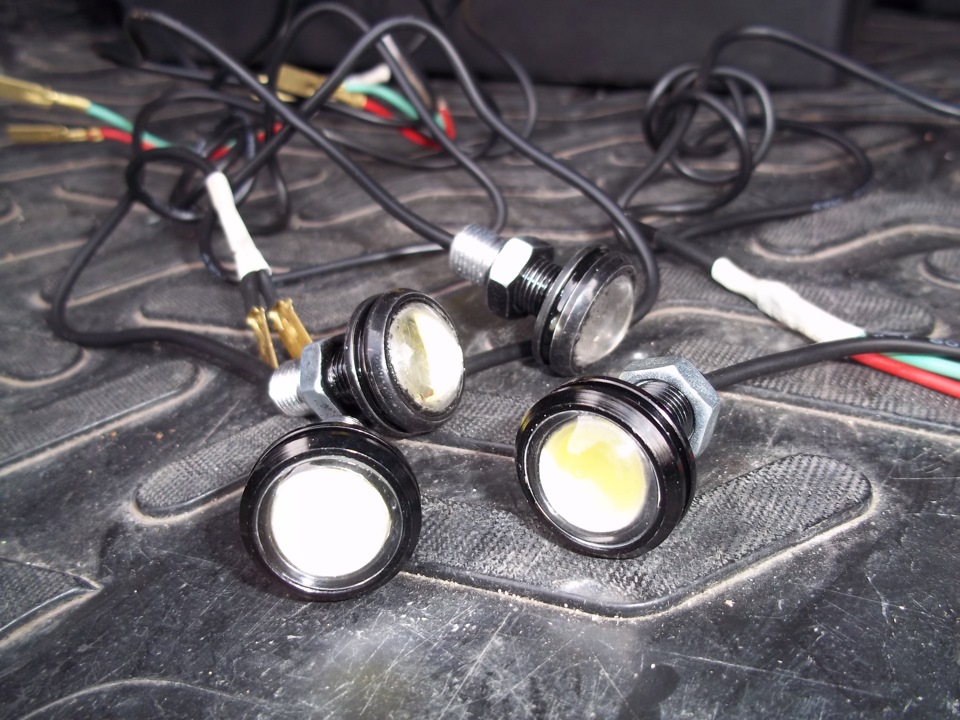

Были приготовлены светодиоды типа «Орлиный глаз» для ДХО, но увидел эту тему у Vladimir1983 и загорелся сделать себе аналогичную подсветку зоны высадки по его схеме с диодами 1N4007. Как раз поставил себе задние концевики.
Есть еще такой пример у Skr1251
Сделать подсветку достаточно просто, можно даже не демонтировать дверные карты.

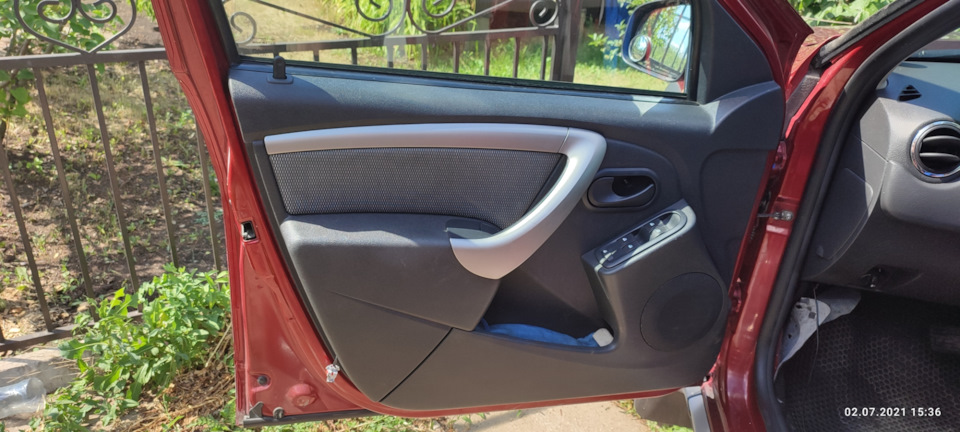

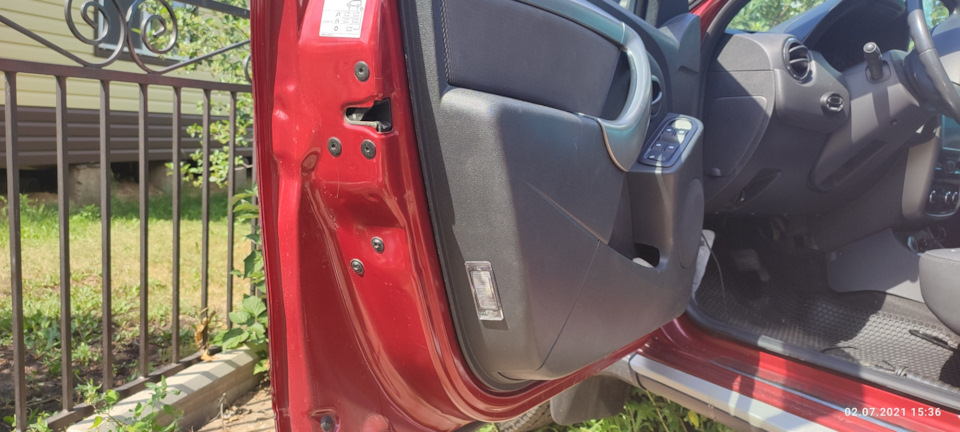

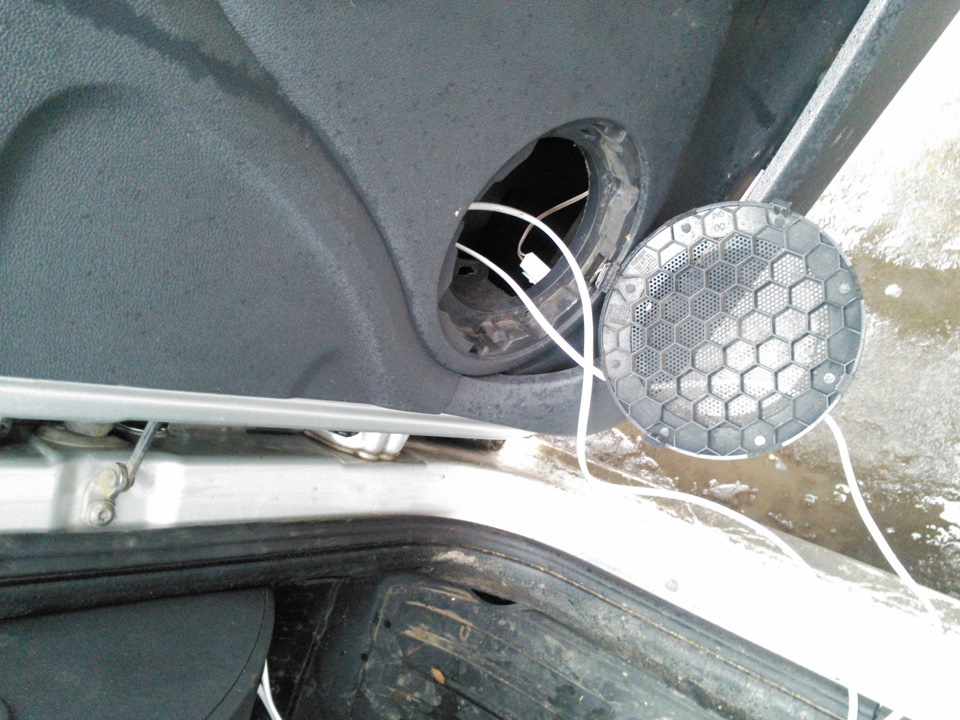

Облицовка (решетка) динамиков в дверных картах крепится на защёлках, снял старой кредиткой. Саморезы на колонках открутил звездочкой Торкс15

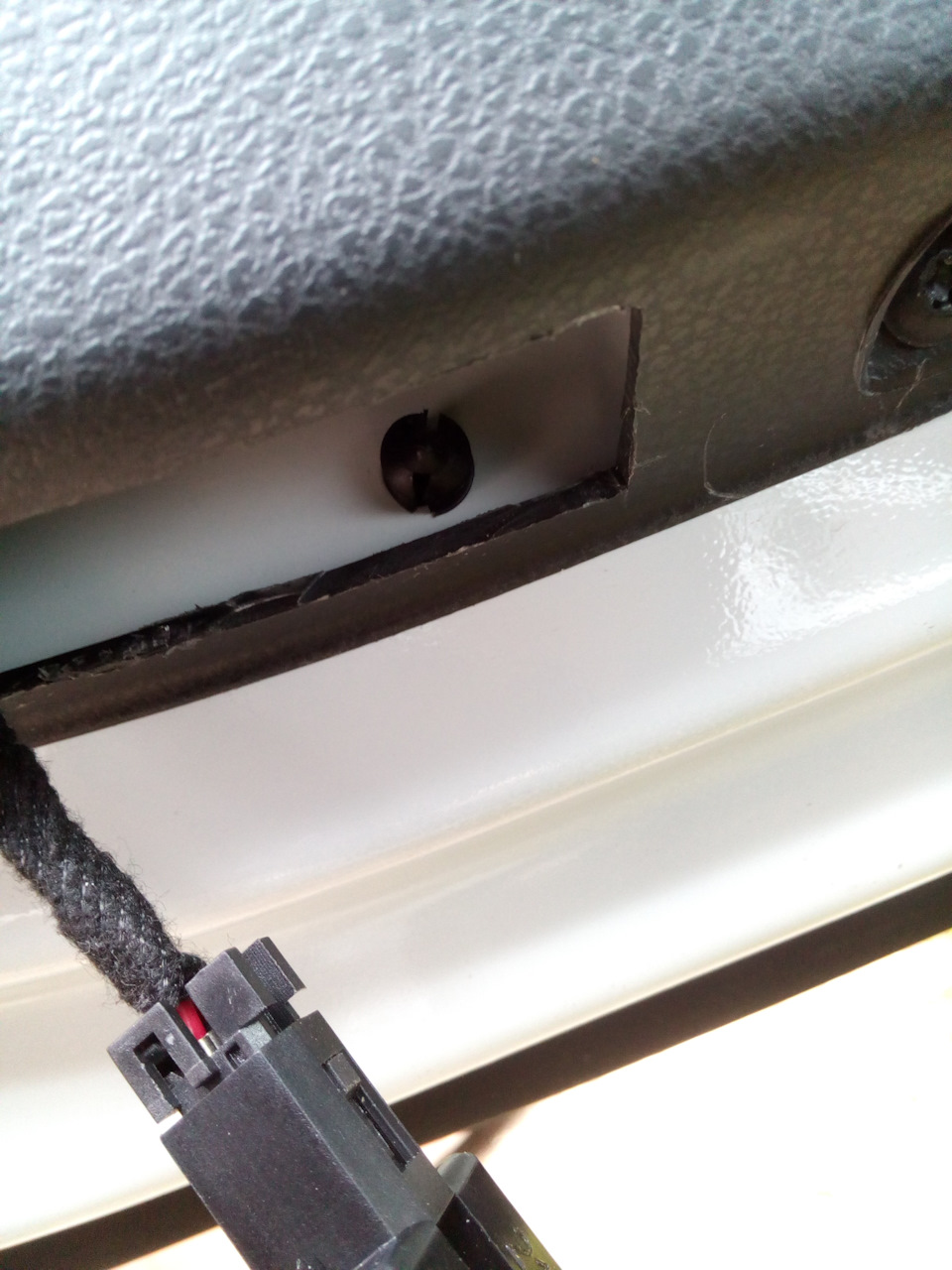

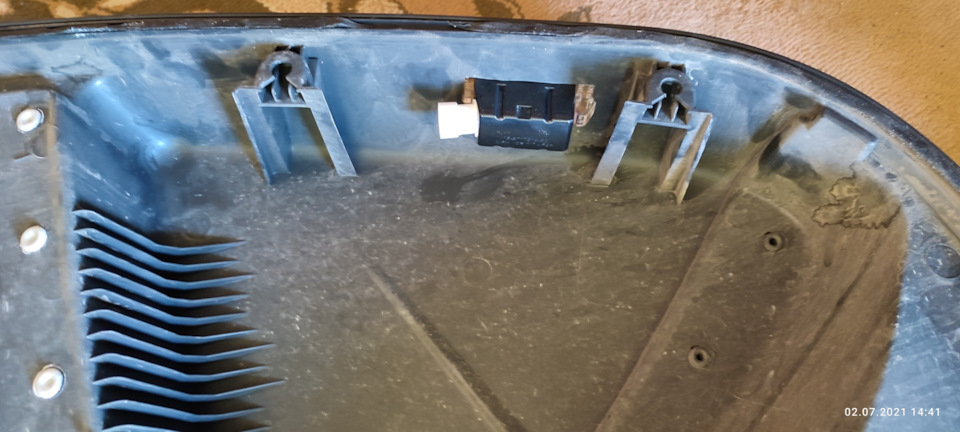

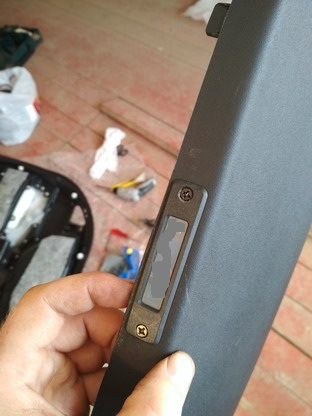

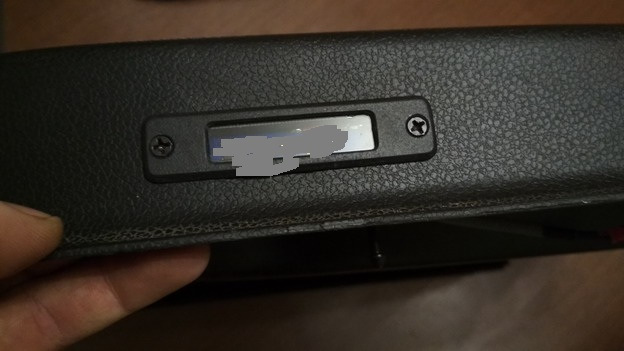

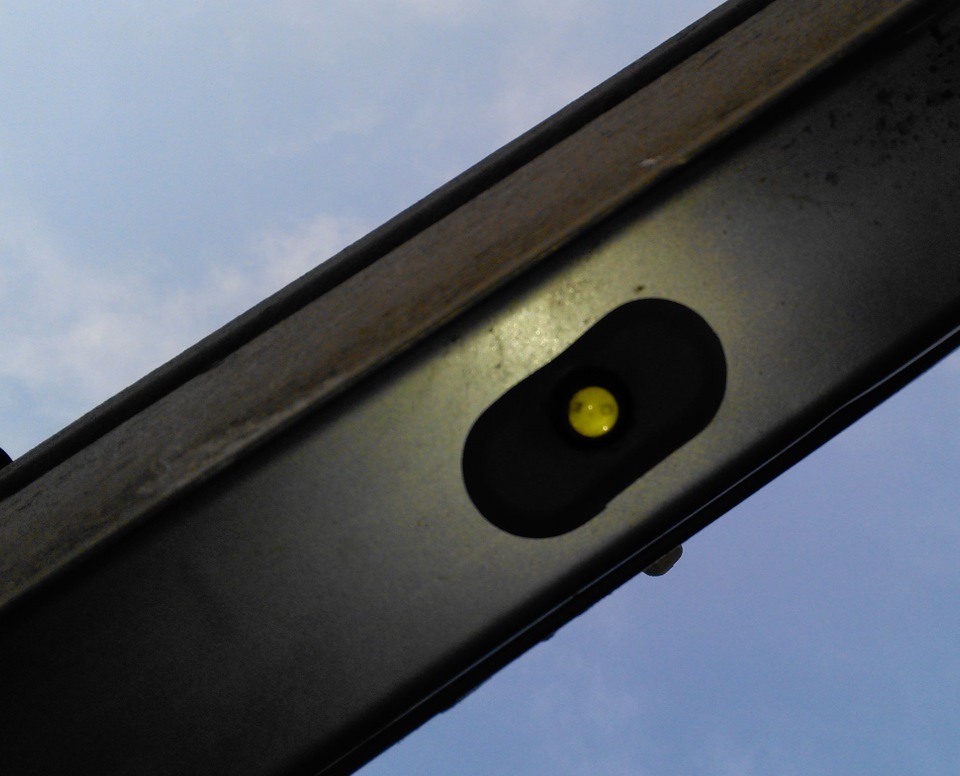

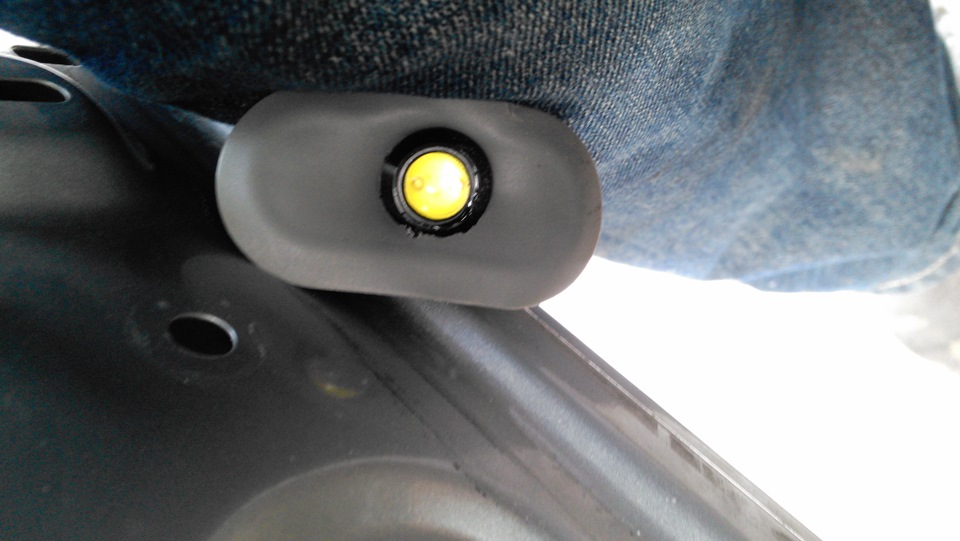

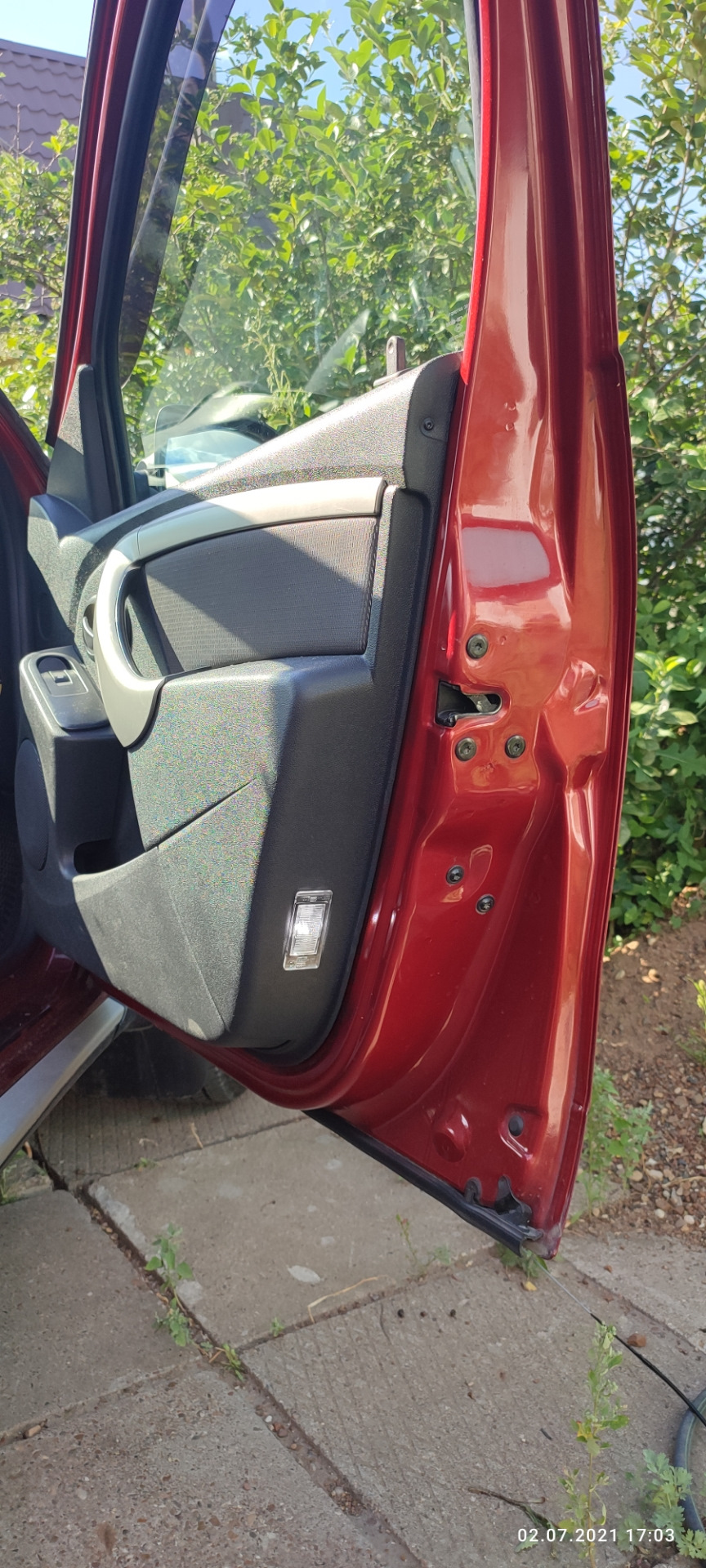

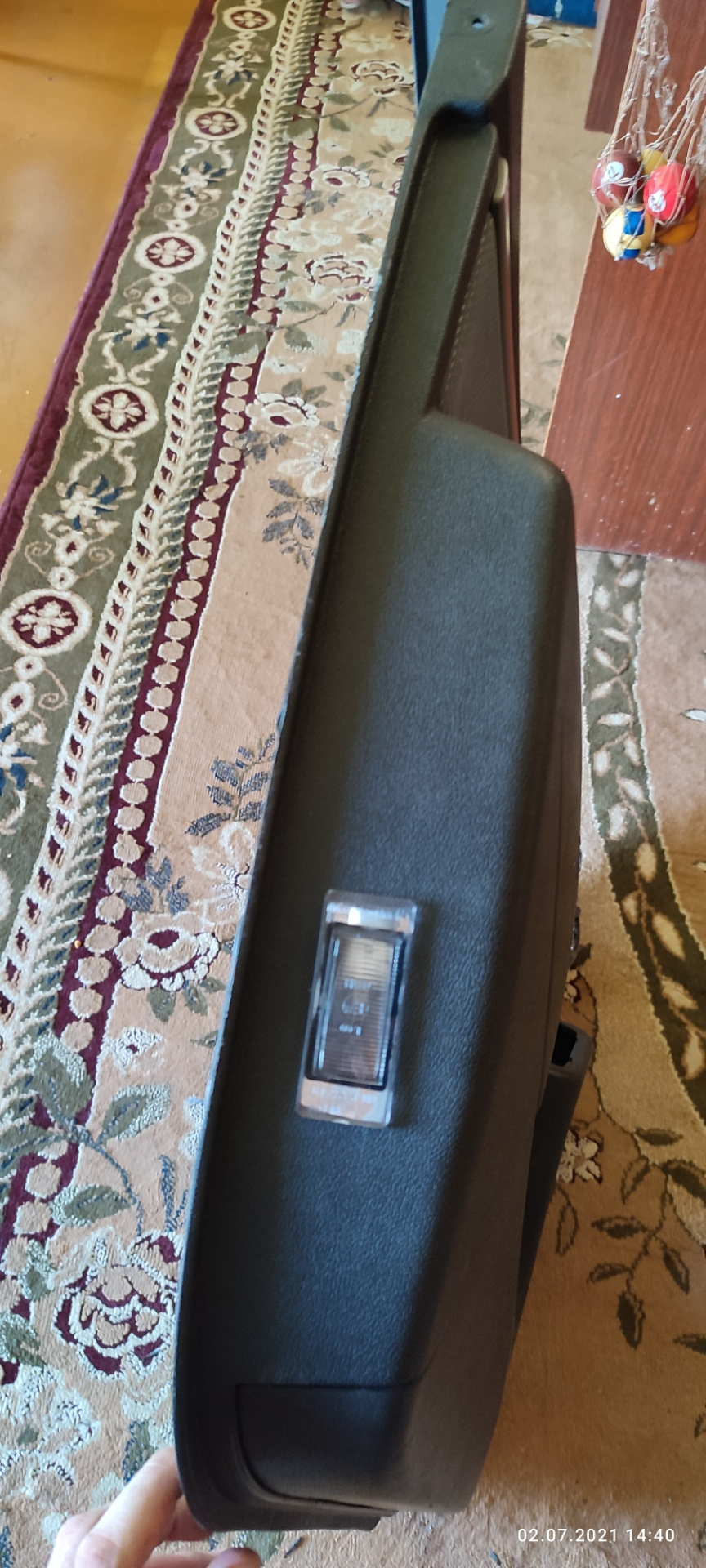

Сначала хотел вставить светики в карты дверей, но потом нашел отвестие внизу дверей, закрытое заглушкой. Светики вставил прямо в эту заглушку, предварительно герметизировав светодиоды термоклеем.
Кстати двери изнутри были мокрые.

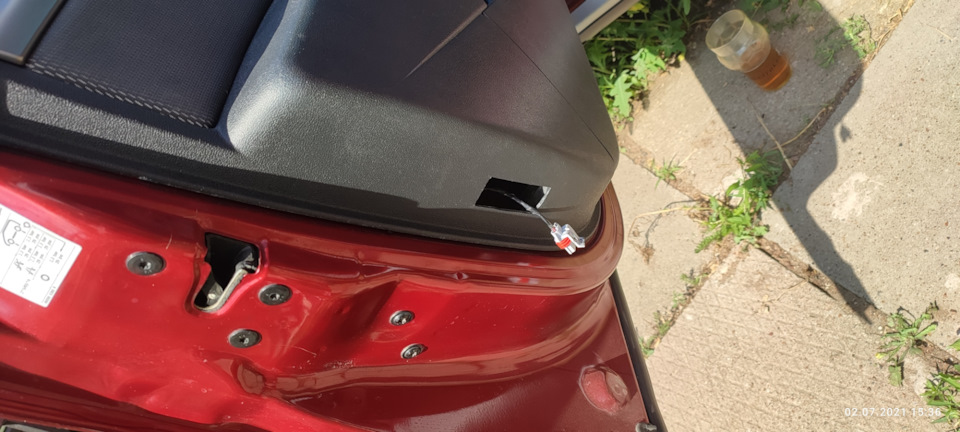

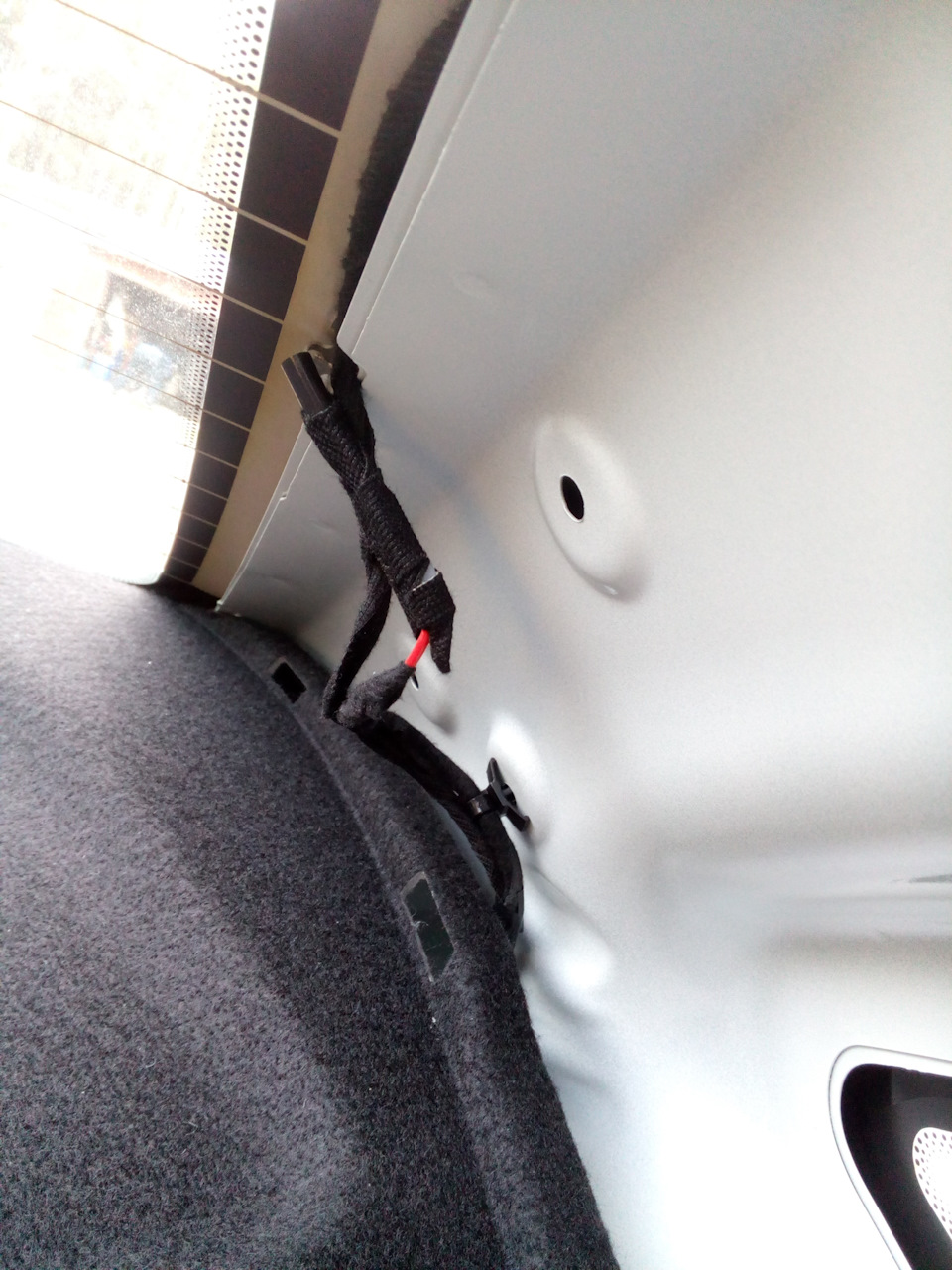

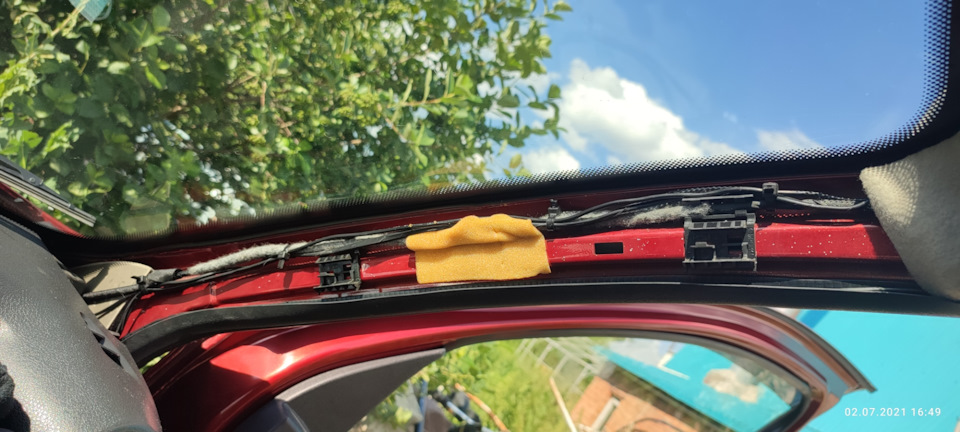

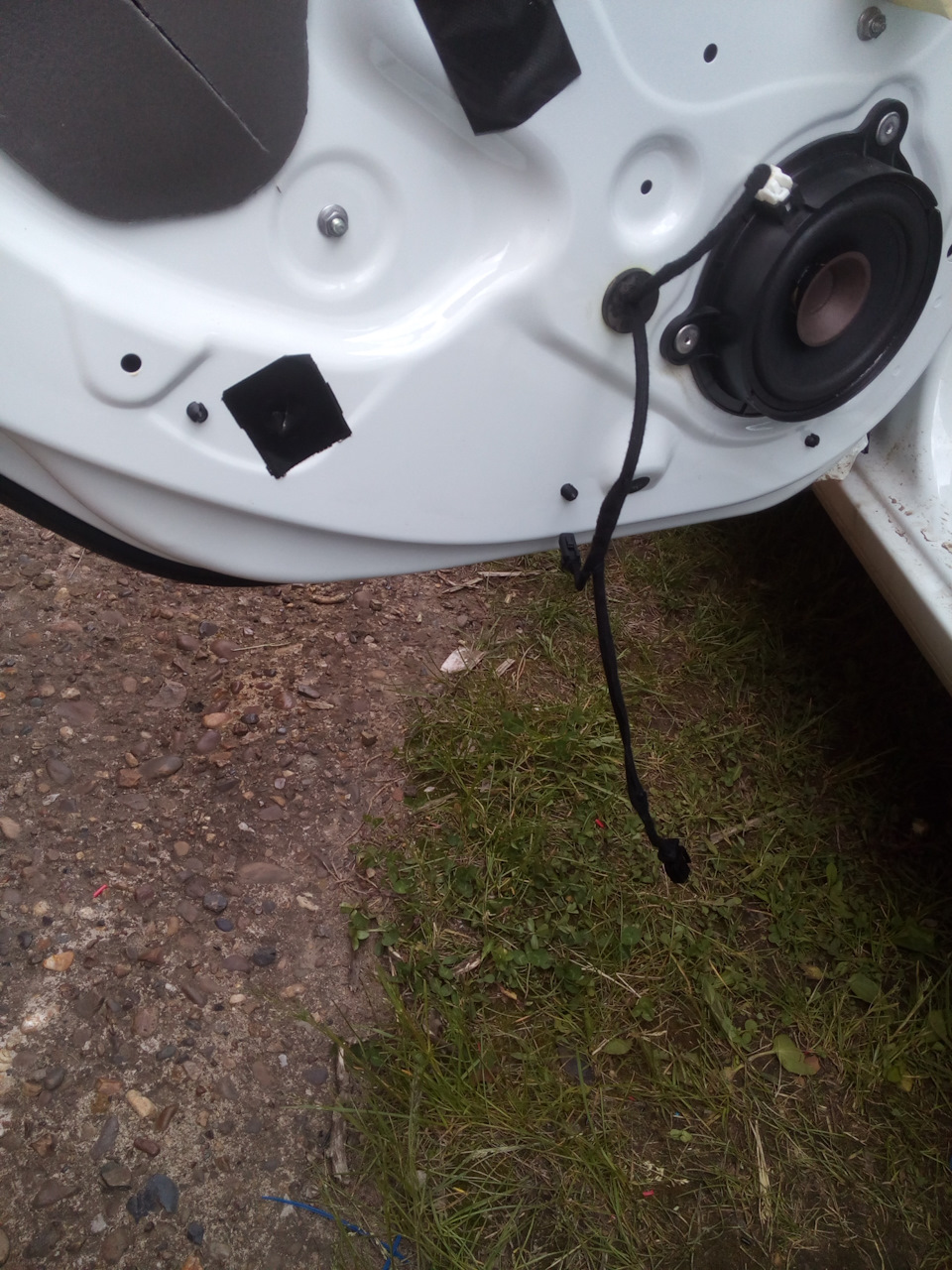

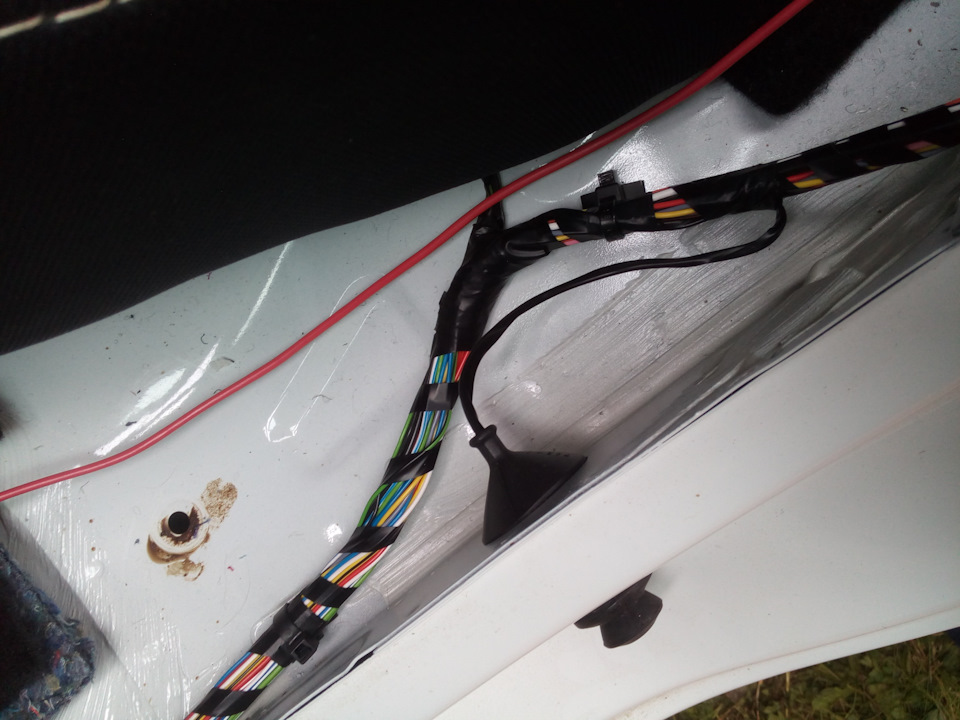

Протянул кабель в двери проволкой через гофру. Сделать это достаточно легко, как выяснилось. Для задних дверей надо снять внутреннюю облицовку стойки (держится на 2х саморезах). Под облицовкой будет овальный лючок. Я снял гофру и сжал ее, получился такой достаточно короткий цилиндр. В принципе, Можно и без проволки обойтись. Просунул руку в отверстие от динамика, поймал кабель. Вставил заглушку со светодиодом обратно в двери.
У нас как-то внезапно морозец ударил, поэтому схема от Владимира мне показалась сложной, сразу расхотелось копаться с концевиками. Я решил подключится к плафону.

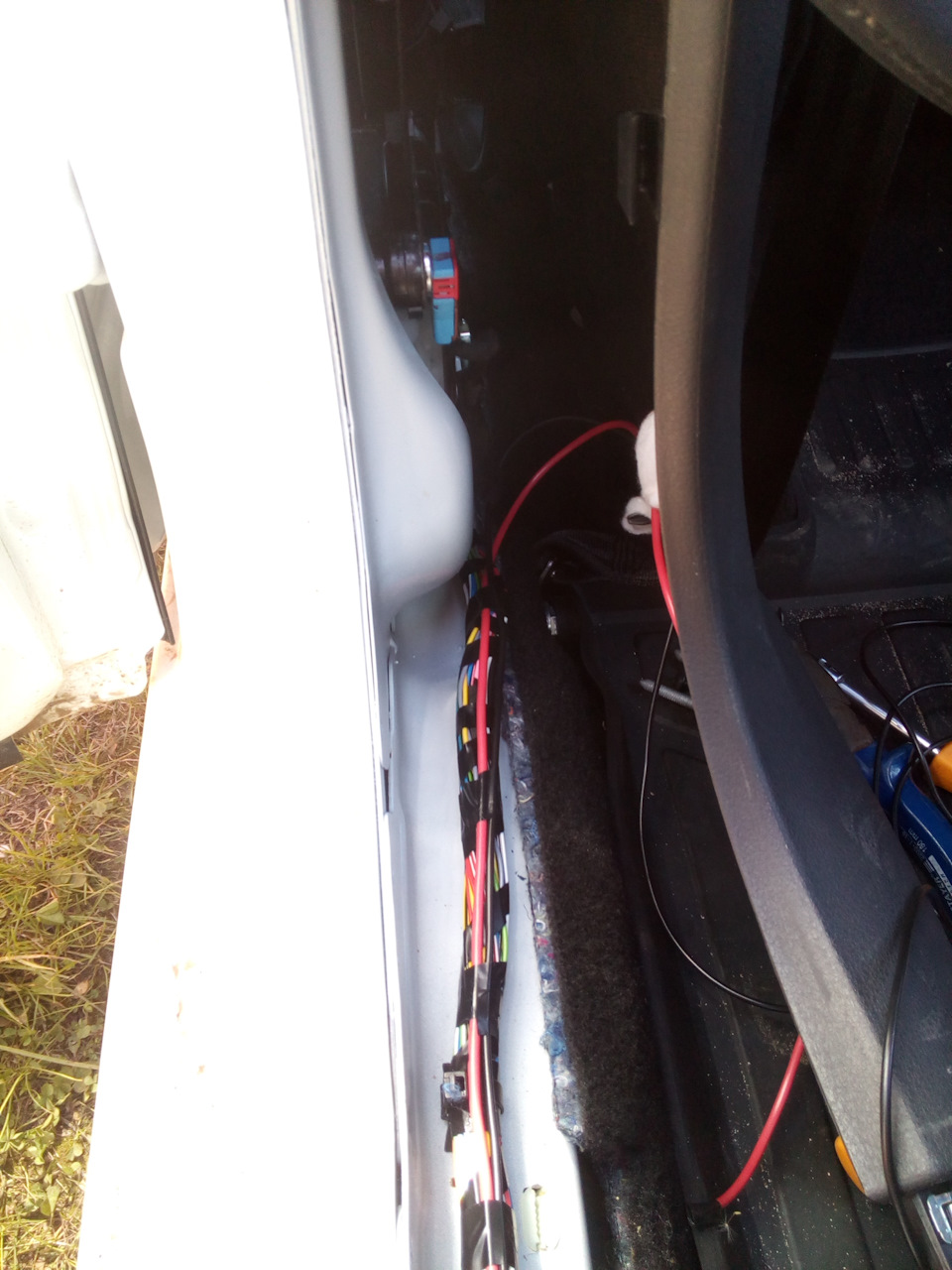

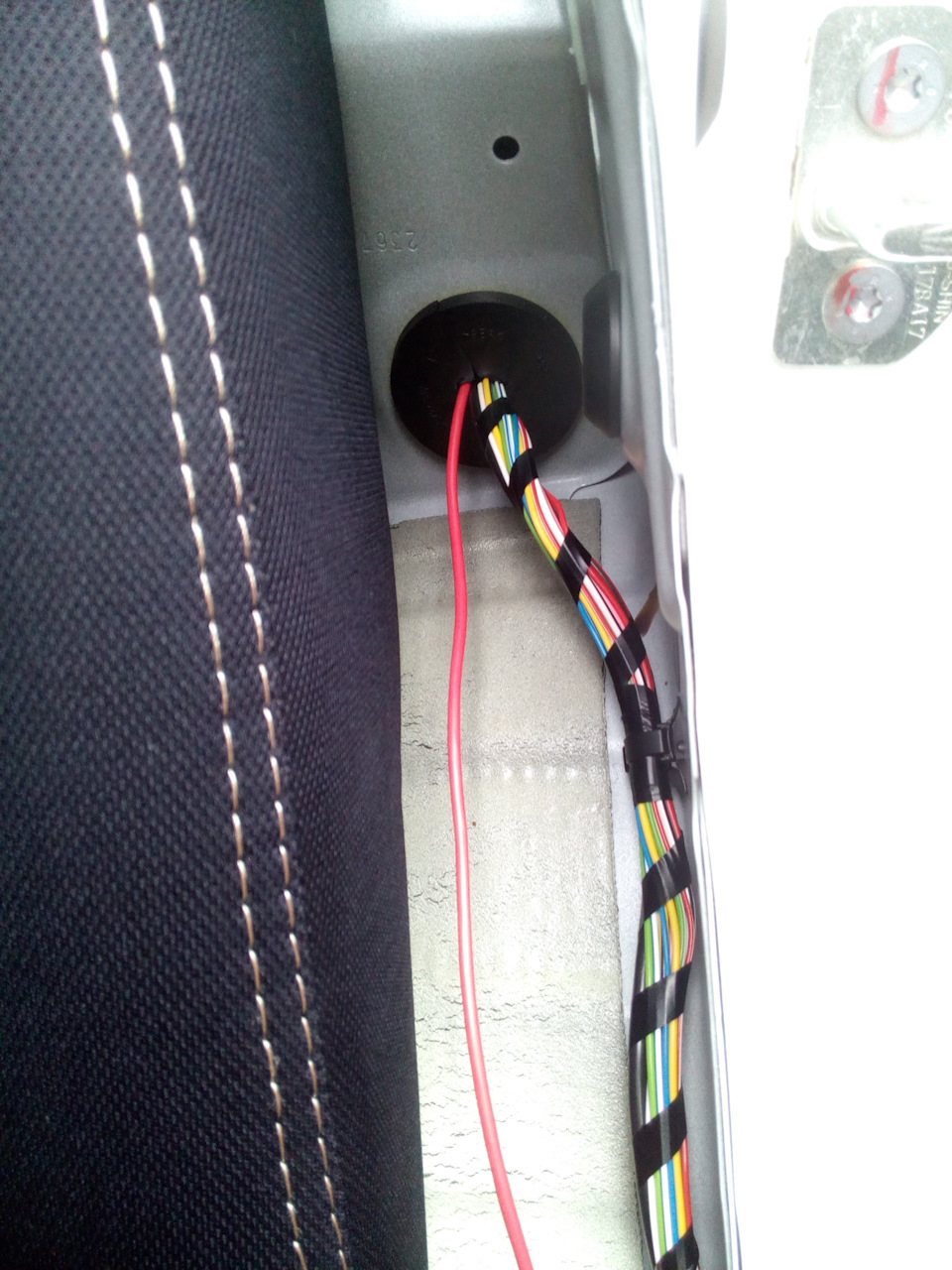

От дверей вдоль основного жгута с левой стороны провел кабель к ЦБКС. Под панелью с левой стороны находим белый разъем с кучей проводов. 2 красных это «плюс» (можно брать любой), а белый (в фишке 2 провода серый и белый) это «минус» вежливой подсветки. В белом разъеме ЦБКС есть 2 белых провода. Один просто белый провод, а другой в паре с серым. Я сначала перепутал подключил минус к просто белому. В результате подсветка просто горела, не выключаясь. Потом включил мозг, разобрался в чем дело.

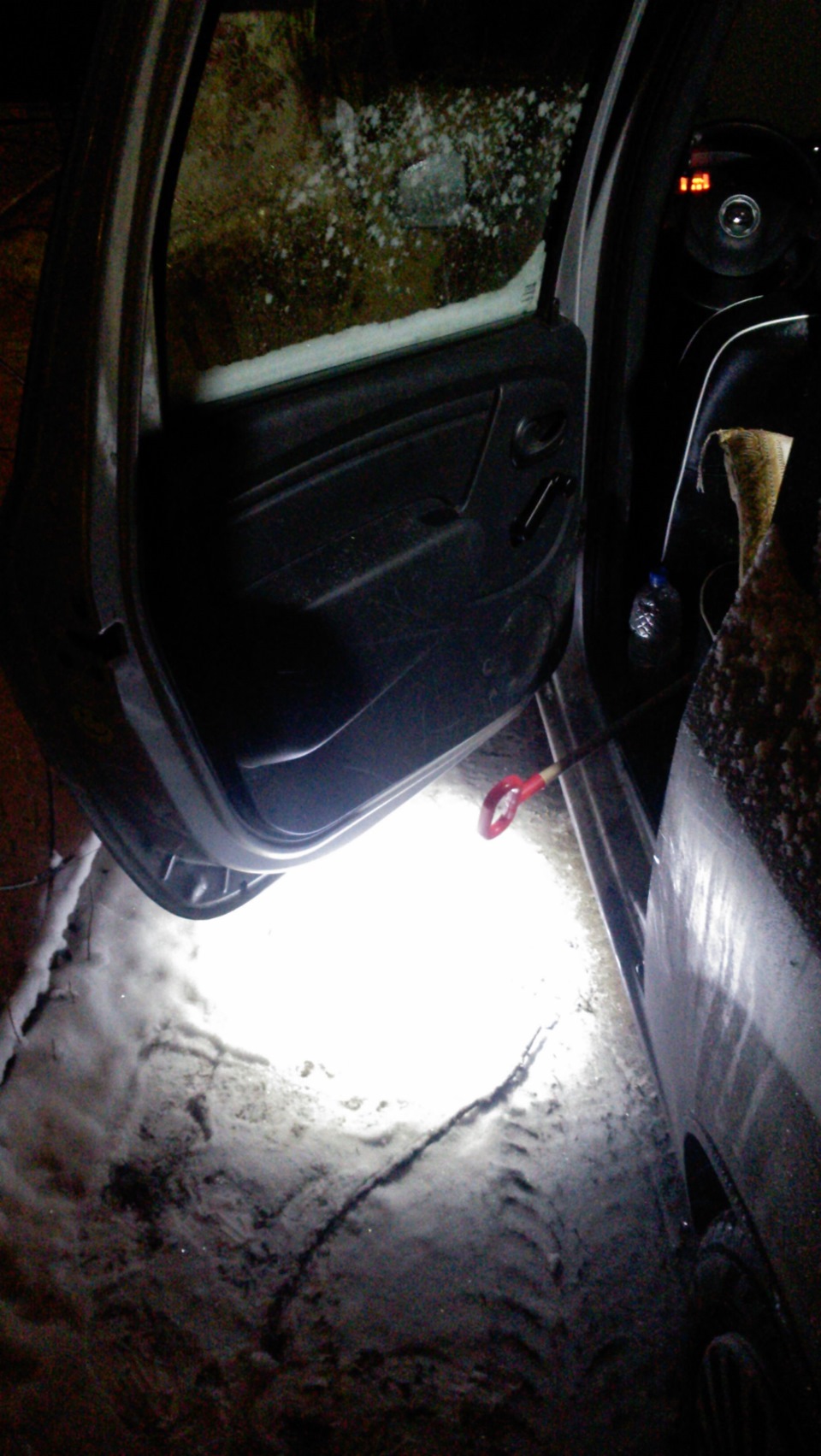

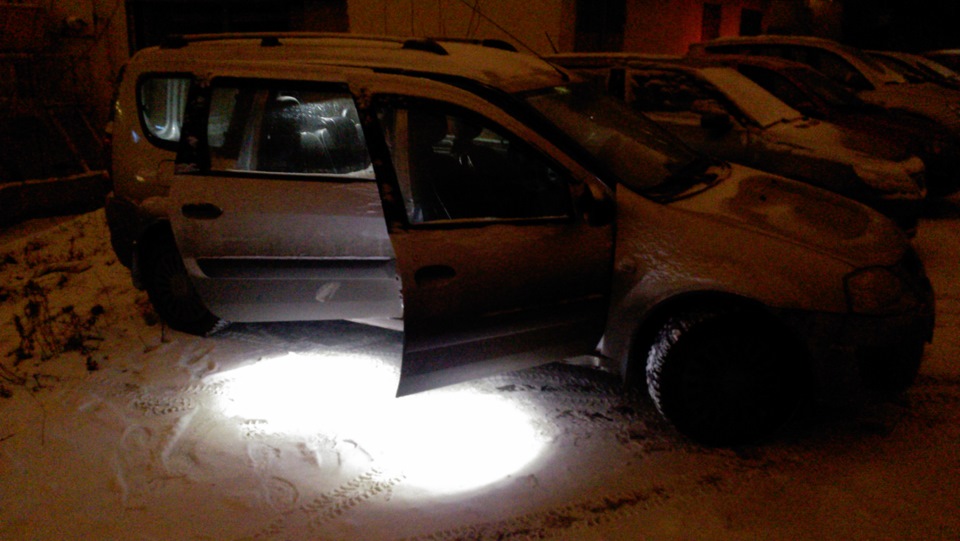

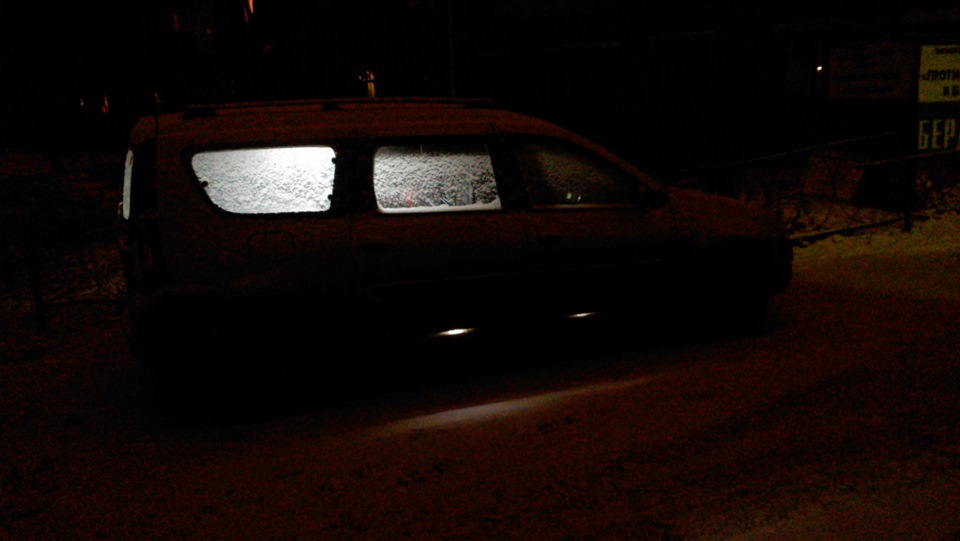

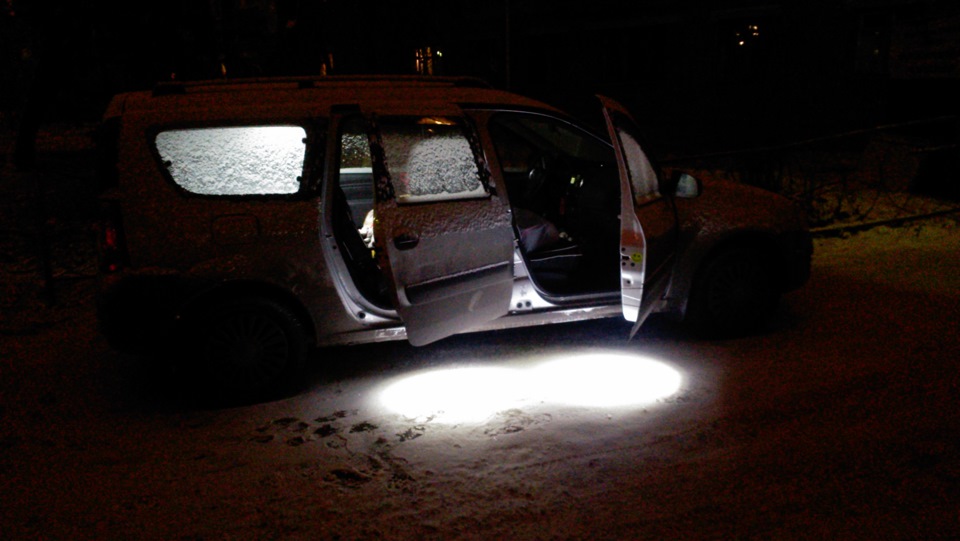

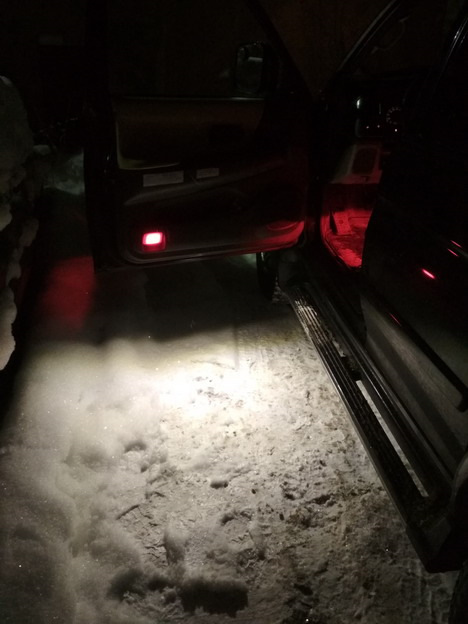

Подсветка работает как плафон. Когда открываешь любую дверь, то загорается подсветка у всех 4х дверей. Двери закрываешь – плавно гаснет. Я доволен. Достаточно интересно подсветка выглядит со стороны при закрытых дверях. Как фонарики у фур)) Покатал несколько дней, уже думаю как я раньше обходился без нее.
Заметил интересную особенность. Машину закрываю — плафон гаснет и подсветка вместе с ним. Утром плафон не горит, а подсветка горит в полнакала. Снимаю с сигнализации — гаснет. Открываю дверь горит нормально, закрываю — гаснет. Видимо от ЦБКЭС идет какой-то остаточный ток. По совету бывалых зашунтировал резистором. Подключил параллельно светодиодам сопротивление на 20кОм, но не помогло. Спаял стабилизатор на Кренке12, но тоже не помогло. Были морозы (-25С) утром свечения не было. Видимо надо шунтирующий резистор помощней подобрать. Буду эмпирически вычислять. Если так и не найду в чем дело, то буду делать как у Владимира (отключение от концевиков дверей), а подсветку замка зажигания подключу на концевик двери водителя. Пока поставил выключатель и уходя выключаю газ)
В планах подключить параллельно подсветке катафоты как у Skr1251
Пысы Заказал на Али новые «Глаза Орла» 10 шт для ДХО. Но тут решил еще поставить ПТФ, поэтому искал очки под них и увидел на Ставре распродажу «Маска под ПТФ с ходовыми огнями для Лада Ларгус» за 2 тыс. Т.е. просто облицовка под ПТФ от Люкса стоит где-то от 500 руб за пару. «Орлиные глаза» тоже где-то 700-1000 руб. Получается, что разница между самопалом и «Ставром» небольшая. Заказал еще и ДХО на «Ставре». Блока управления ДХО в комплекте нет, но это не беда. Хотел сначала заказать его в Китае (ценник 250-800руб), но наверное соберу на 2 реле. Проще, надежнее и быстрее. Заказ на Али решил не аннулировать, «Орлиные» и так в хозяйстве сгодятся. Думаю сделать по весне аварийное освещение в саду на базе аккума 55А(остался от девятки) и старого ИБП.
Подсветка зон посадки-высадки
Я как-то рассказывал о случае, когда по некоторым причинам пришлось есть в темноте. Это дело не планировалось, поэтому фонарик не брал, а зимой его не вожу, т.к. жалко аккумы. Была кромешная тьма, даже луны не было) Багажник был завален, поэтому света от него было ровно 0. Даже на бампере. После этого дела я сделал подсветку в дверь багажника.

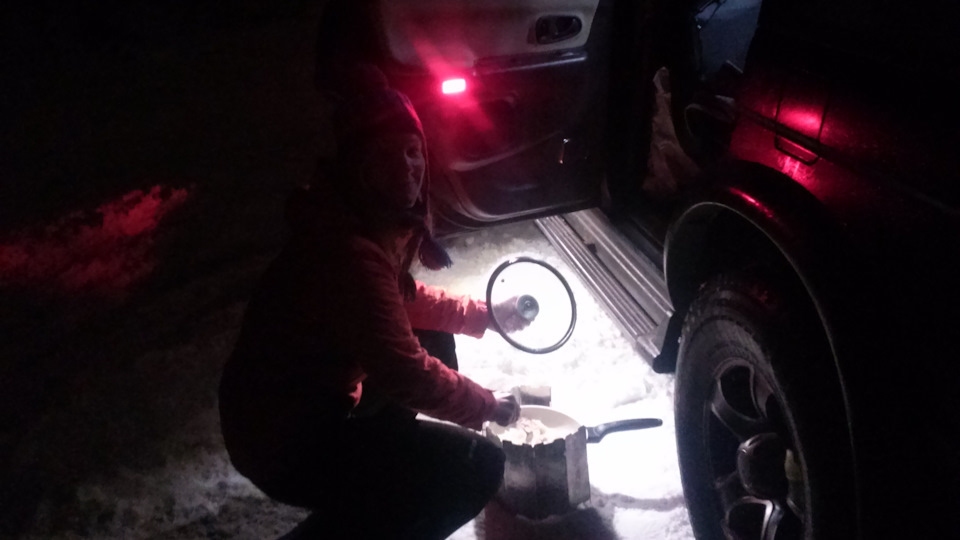

Тогда же пришлось воспользоваться единственным фонарем в двери для освещения земли при посадке высадке пассажиров))
Вот та фотка:
В нашей двери весьма мало места для встраивания чего-либо:

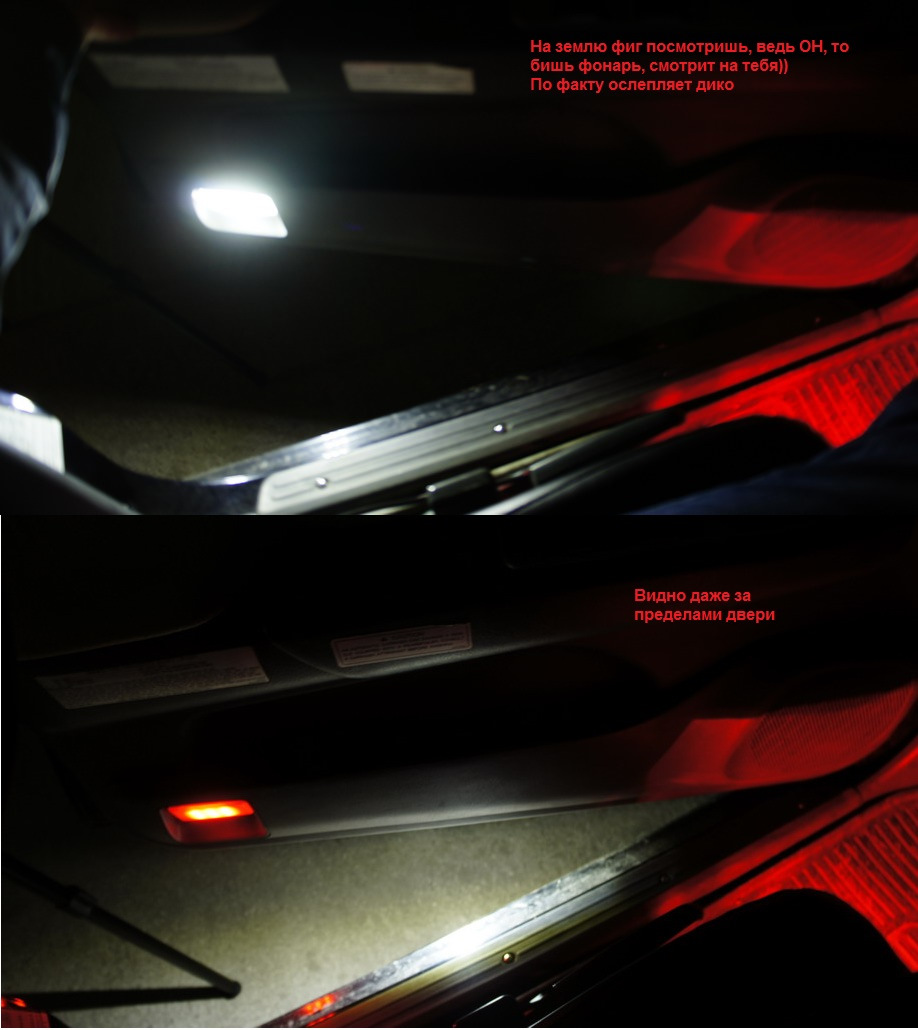

Поэтому остается только светодиодная лента. Я даже купил) Но то такой жуткий колхоз, мне не захотелось осквернять этим машину. Мне не нравится, как оно выглядит. Еще оно слепит, если стоять позади авто или присесть, например, чтобы померить давление в задних шинах. На низких машинах этот эффект не очень заметен, но у нас вполне. Ну и еще главная мысль — чтобы светила не вниз, как лента или любой другой фонарь, а больше в сторону задка, чтобы, открыв/приоткрыв дверь, можно было посмотреть дорогу до тротуара позади.

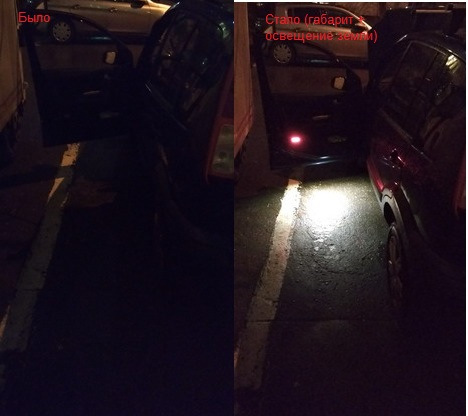

По поводу передних дверей и установки туда светодиодных плат. Я с этого начал. Как раз в день, когда их заказал и оплатил, мне и пришла идея о светильнике) Поездив так больше полугода, есть, с чем сравнить. Эти картинки примерно отражают то, что я чувствовал каждый раз, открывая дверь:
Себе поставил на все 4 двери. Бывает, в ночи надо что-то быстро глянуть, опыстил руки и прочитал — разглядел. Не лезть же ради секундного дела в бардачок за фонариком или за телефоном. Особенно, если руки грязные.
Ну и конечно, отцу (вместе с габаритом) на outlander:

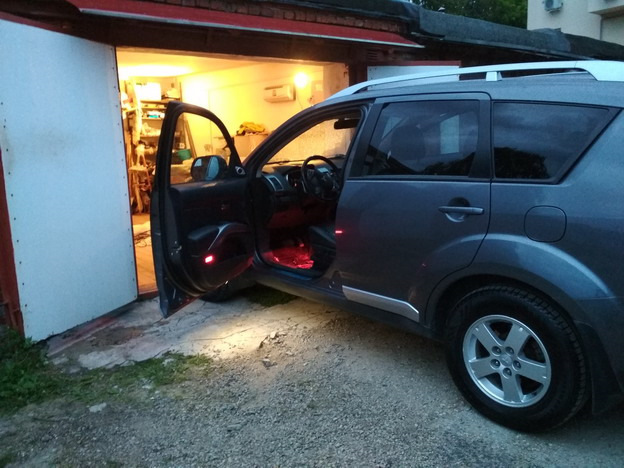

Увы, живет он далеко от меня, потому сделал, когда еще только — только начались летние сумерки:
И жене на ford fusion, конечно в связке с габаритом, ибо оно заментно повышает видимость на дороге, и соответственно, безопасность:
Снизу выглядит так. Сорри, что затер, так надо:

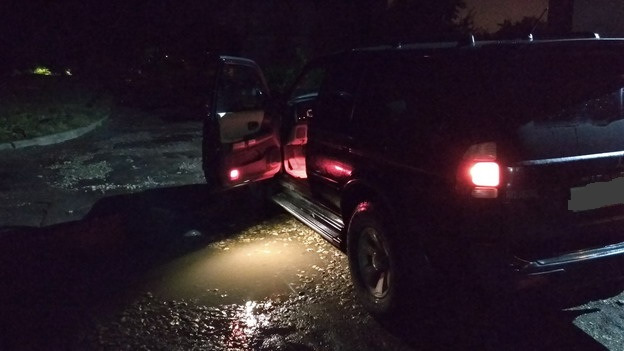

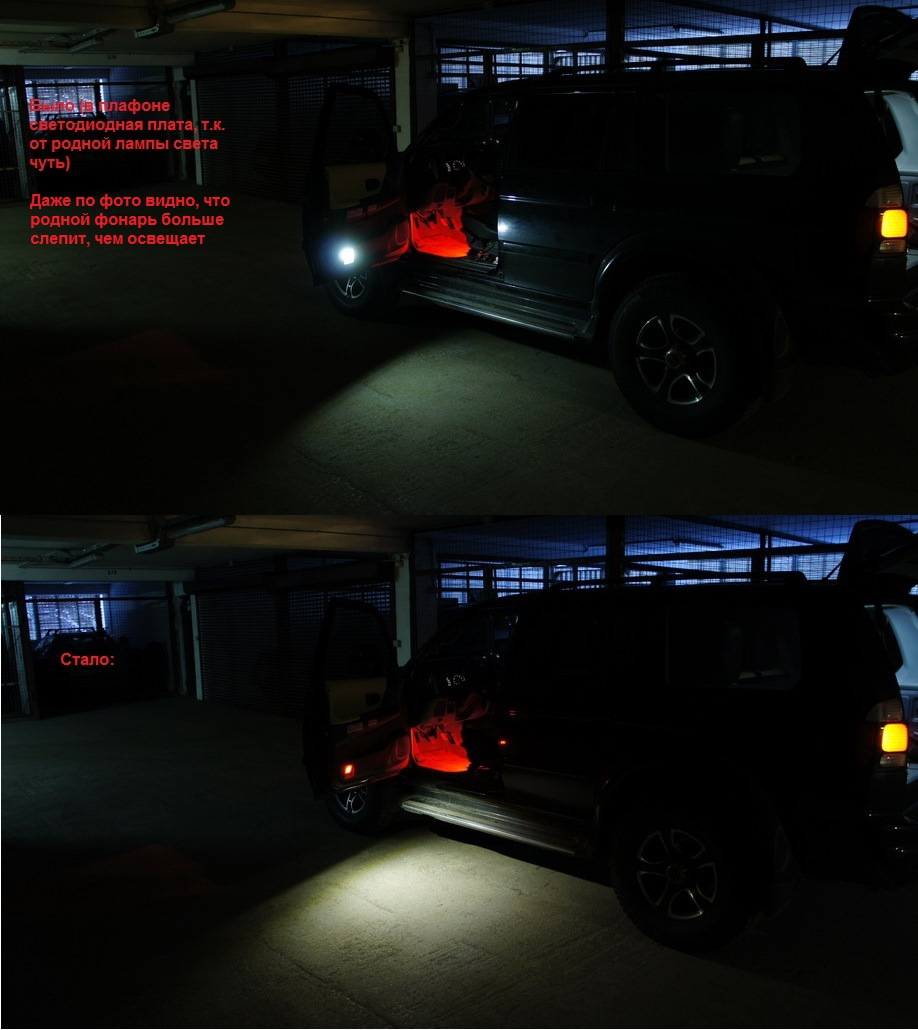

Нашел в закромах фотку на нашу машину!) Думал нету) Pajero sport:
Mitsubishi Pajero Sport 2007, двигатель бензиновый 3.0 л., 170 л. с., полный привод, механическая коробка передач — тюнинг
Машины в продаже
Комментарии 20
Отправил, сообщение с почтой можно удалять.
Приобрести где можно?
У меня. Написал в личку.
Приобрести где можно?
А, нет, не получилось) у вас телефон не привязан, поэтому личные сообщения нельзя писать (по правилам сайта обсуждение цен и т.д. только в личке).
Давно так сделал, после того, как приехав в гости к друзьям вывалился из кресла прямо в лужу по щиколотку)
А где подсветка в двери багажника?
Я ж недавно пост делал) Во второй половине: www.drive2.ru/l/542230482503338310/
Упс, извиняюсь, просмотрел.
А какой смысл?=) вы все равно не откроете дверь не наступив в эту лужу. А все почему? В теории вы ж идёте в темноте, наступаете в лужу открыв дверь и только потом вам светло и можете с комфортом посмотреть во что вы наступили))
Для того, чтоб видеть, что рядом с дверьми делают фонари в зеркалах(снаружи авто)
И при снятии с сигналки она зажигаются.
Ну и все не так) вы припарковались, открыли дверь, и гадаете, то ли там лужа была, то ли показалось. Мало того, что свет в фарах отстойный, полно случаев, когда вы не осветите парковочное место ничем. Ну только если мобилку или фонарик достанете. Банальный пример — едете во дворе, сбоку среди машин видите место. «Удача!» Думаете вы. Припарковались, и окунулись в лужу. Не зря это место все объезжали)) и фонари освещения вам не помогут — тут назло будет глухая тень от автомобилей. В этой ситуации свет в зеркалах не поможет. Особенно если надо посмотреть назад, возможно ли пробраться к тротуару. Ну только если вы откроете окно и высунете голову (в снег и дождь приятно, да?) )
А ситуацию, что описали вы, уже давно обдумана. Да, сначала тоже все приготовил для установки в зеркала, линзы подобрал. Но зачем? У нас же машина высокая, можно на раму установить, проще и угол обзора больше. Этот вариант, кстати, и в вышеописанном случае проканает (за исключением осмотра до конца машины)
А какой смысл?=) вы все равно не откроете дверь не наступив в эту лужу. А все почему? В теории вы ж идёте в темноте, наступаете в лужу открыв дверь и только потом вам светло и можете с комфортом посмотреть во что вы наступили))
Для того, чтоб видеть, что рядом с дверьми делают фонари в зеркалах(снаружи авто)
И при снятии с сигналки она зажигаются.
💡ОСВЕЩЕНИЕ ЗОНЫ ПОСАДКИ/ВЫСАДКИ 💥
Сегодня у нас освещение зоны перед дверью…)
Снимаем обшивку
4 торкса
Тут

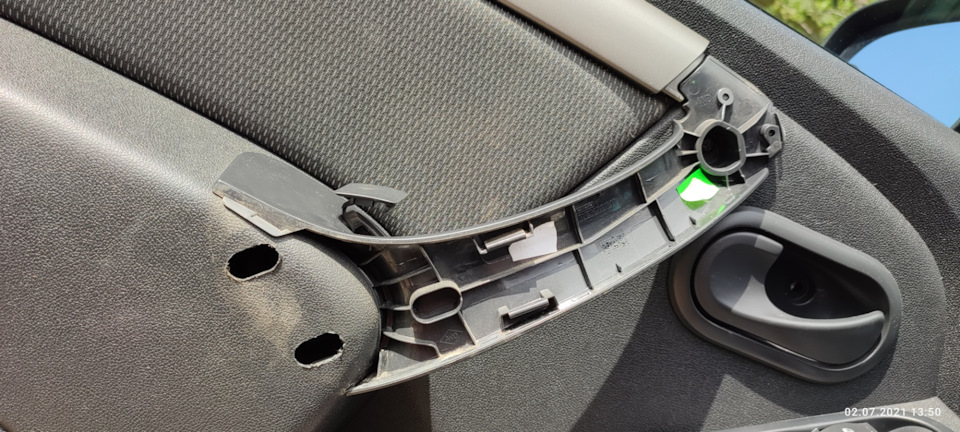

И над ручной, в верхней дырке + один с торца карты
+4 торкса на динамике и 2 на карте вокруг динамика…короче ни чего сложного)
Как снимать карты инфы полно…)
Далее берём все тоже самое что мы использовали тут
www.drive2.ru/l/592002899991604576/

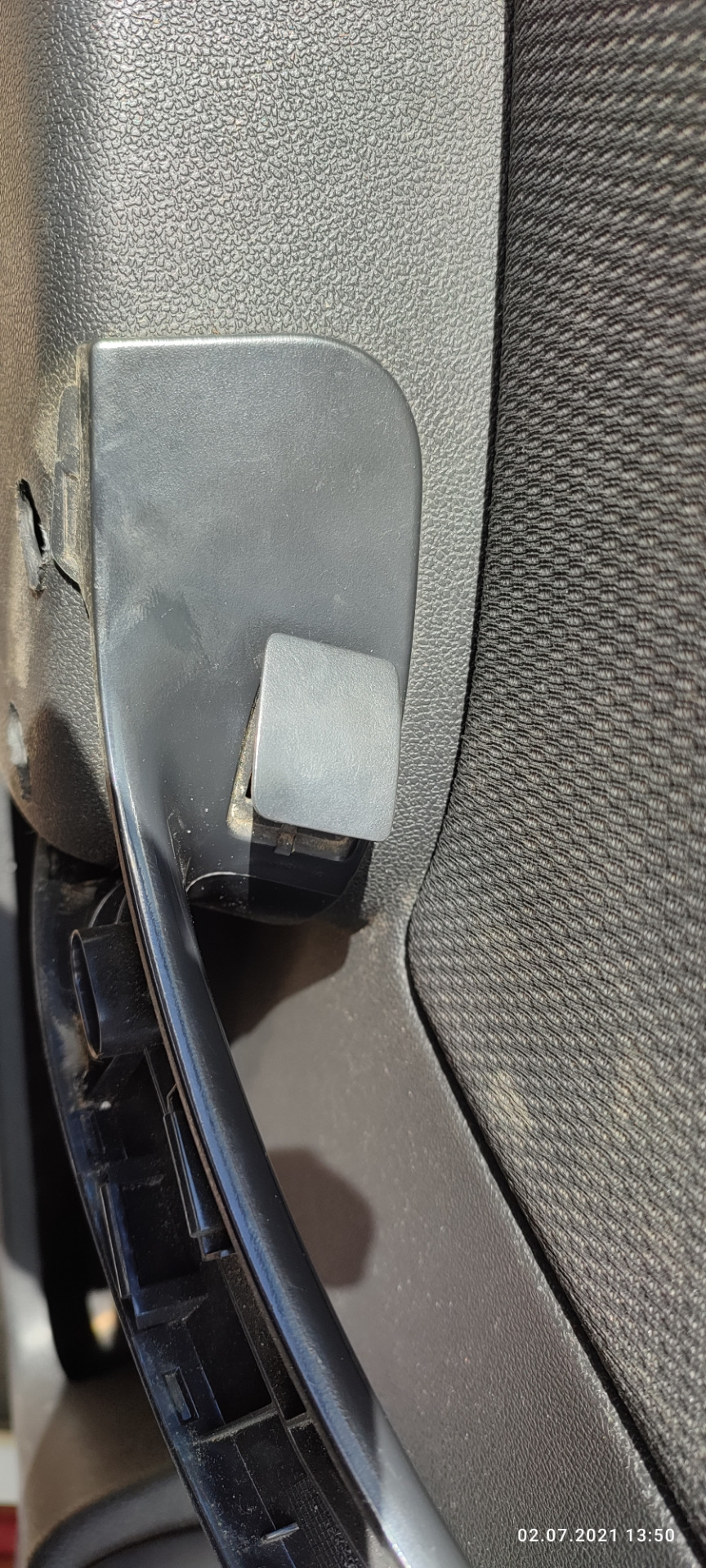

И вырезаем в картах посадочные места

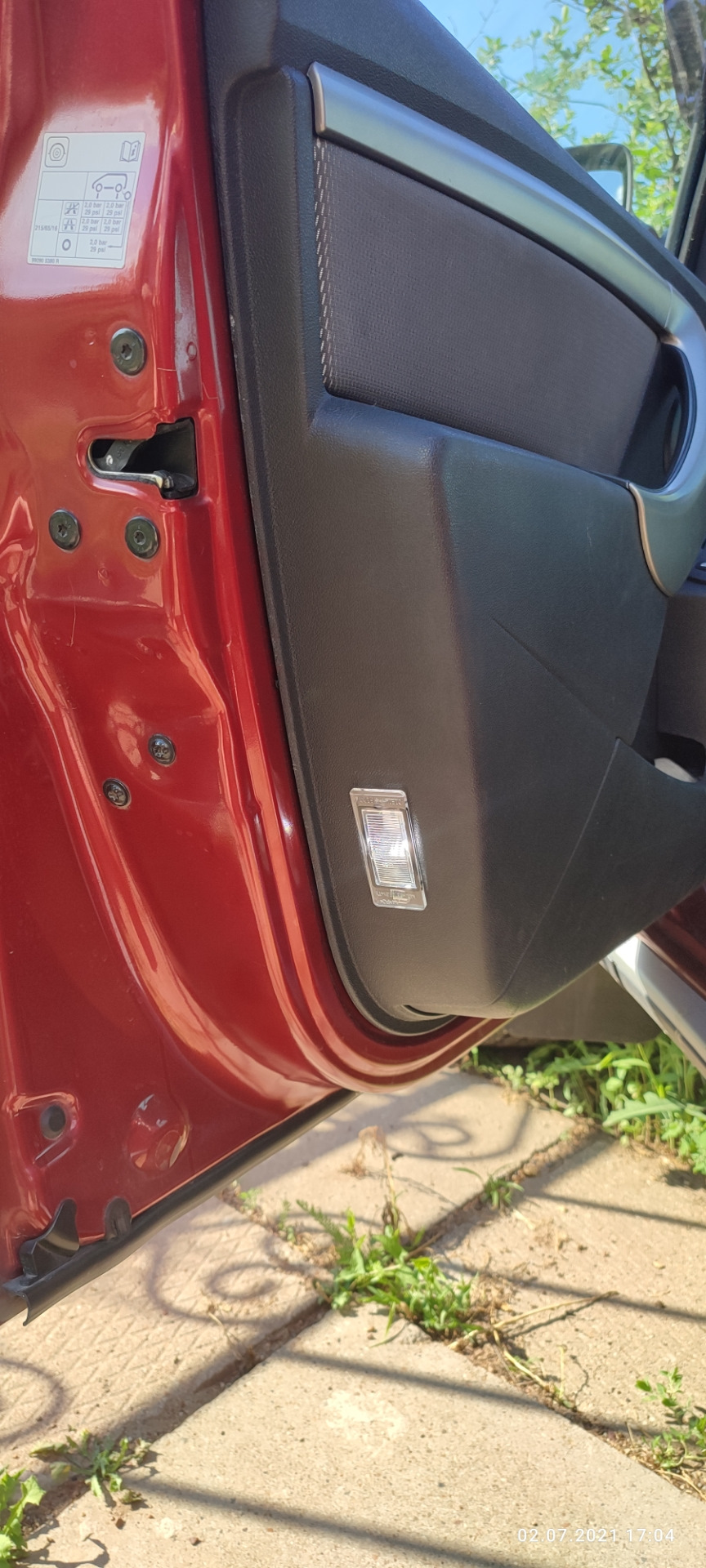

Примеряем, идеально ☝️

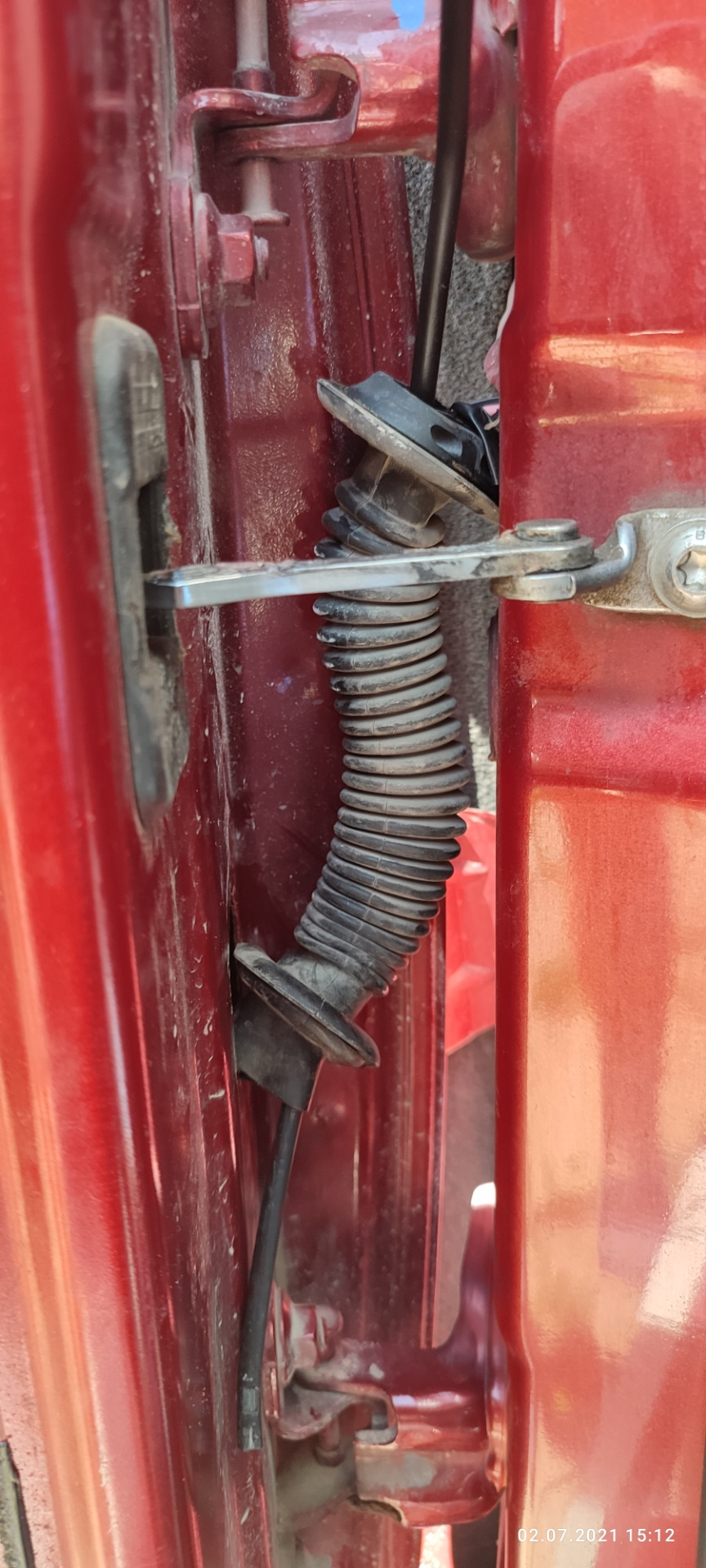

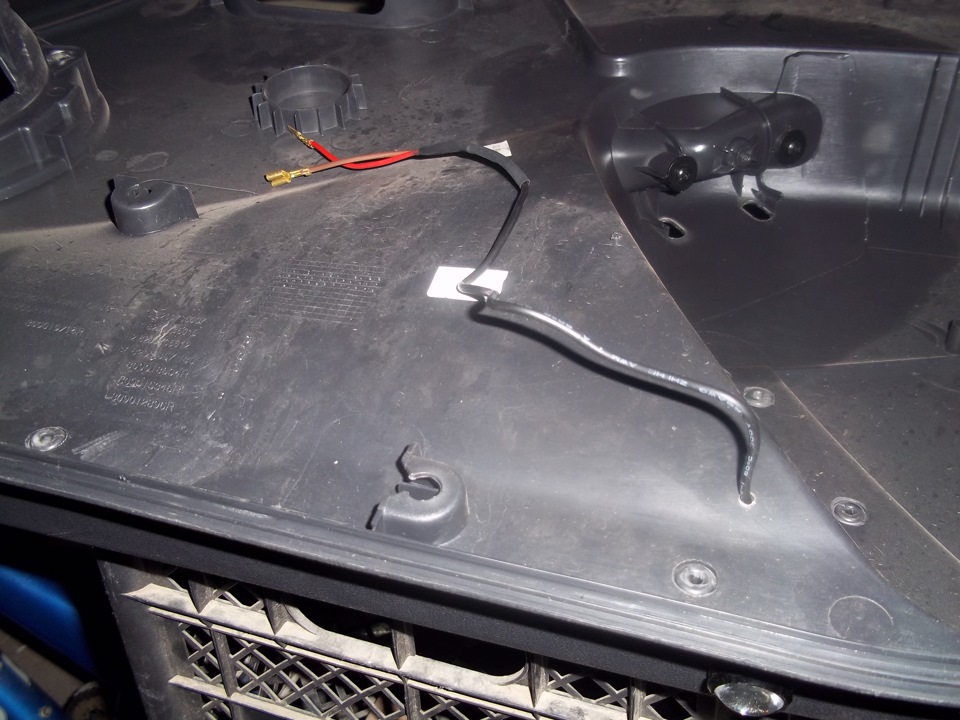

Далее проводим провод по гофре
Ставим карту на место
И подключаем плафончик
Далее прокладываем проводку по стойке и выводим к центральному плафоны

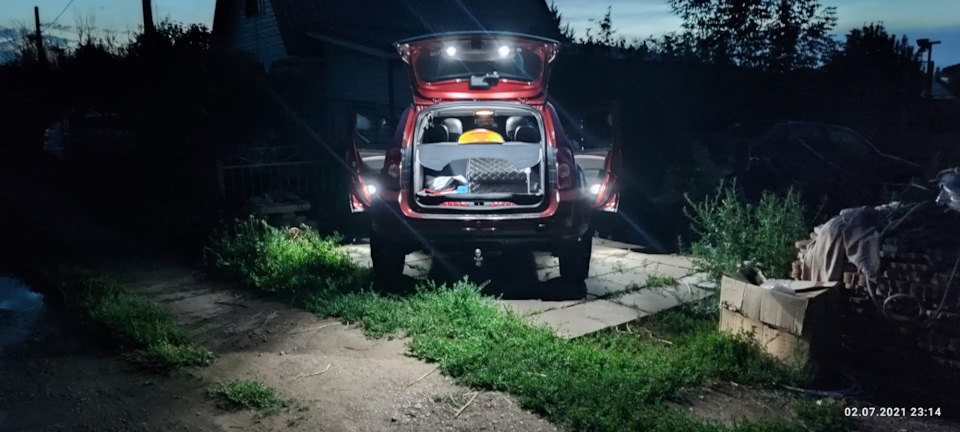

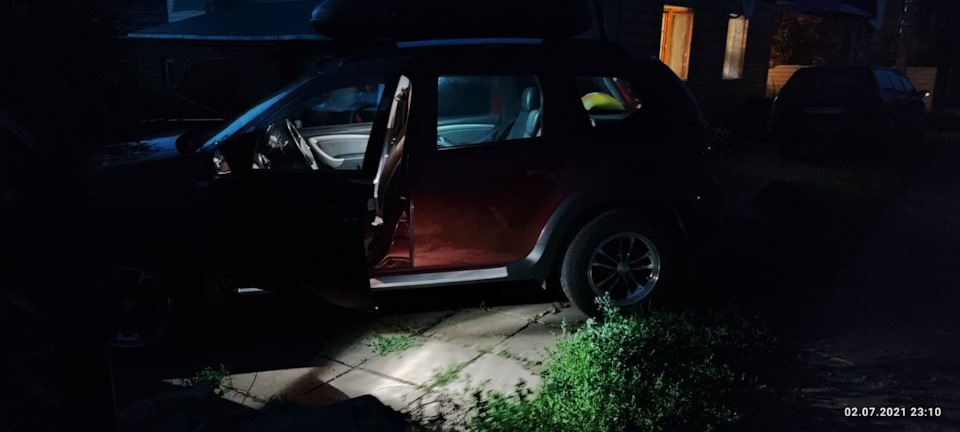

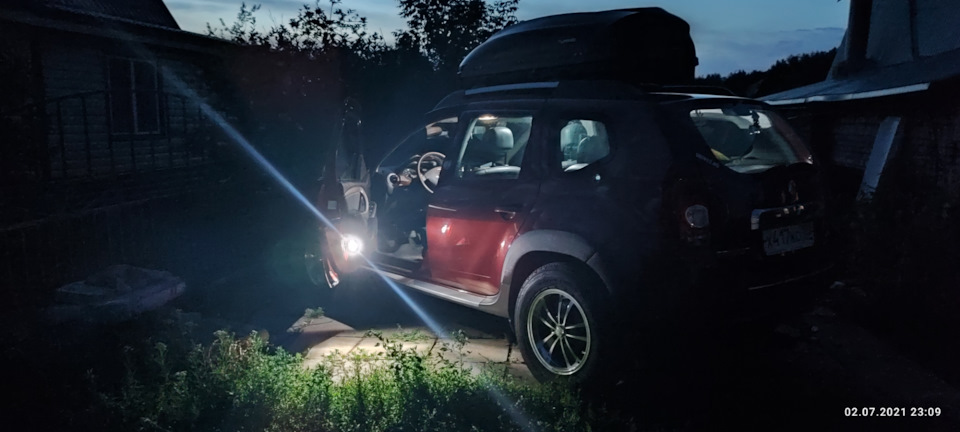

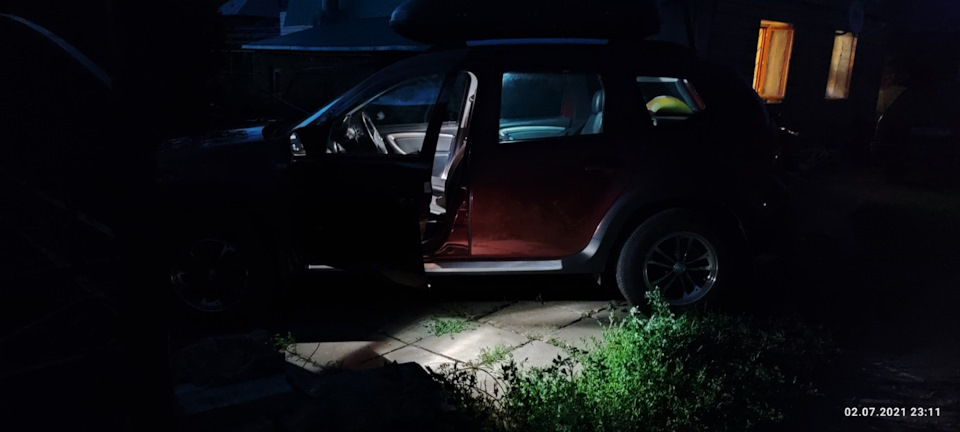

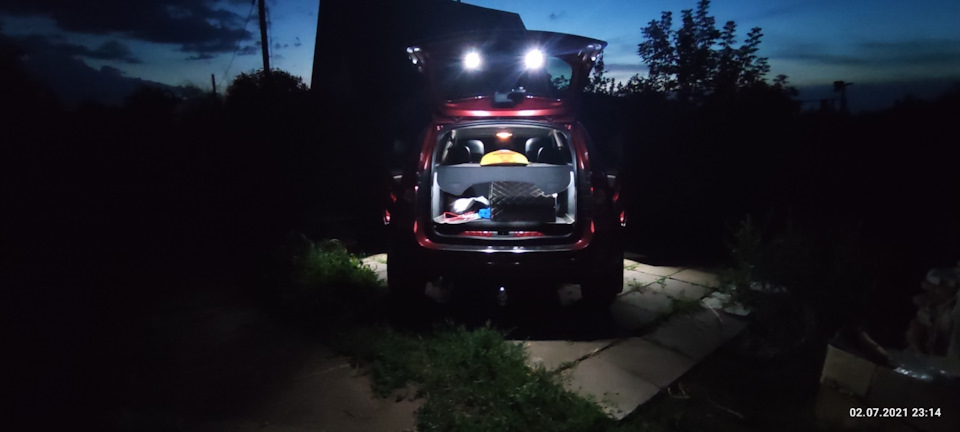

Результат с ночными фото
Вот как то так) давно хотел сделать сие чудо…и вот сделал)))
Всем спасибо за внимание)
Renault Duster 2014, двигатель бензиновый 2.0 л., 135 л. с., полный привод, автоматическая коробка передач — своими руками
Машины в продаже
Комментарии 73
Да да, это будет следущий шаг…жду светодиоды с Али)
Жена раньше часто искал ручку, теперь норм. Сам быстро привыкаешь, куда руку тянуть, пассажиры бывают долго шкрябают дверь.
Да, есть такое…я об этом и думал)
Я аж загорелся тоже так сделать
Действуй, я уже закупил что надо для задних дверей…скоро буду туда делать)
на своей Шкоде так ставила — с логотипом, по низу двери. А ваш в глаза слепит, все-таки не на месте.
В глаза слепит? Это Как? Он все таки не вверх направлен, а вниз… Во время открытия двери он не может светить в глаза он светит в ноги …а во время закрытой двери он вообще не светит…
Ну ты же не открываешь дверь стоя от нее на расстоянии 10 метров)))
В такой темноте, как на фото, слепит тех, кто мимо машины едет (если встал на трассе и растопырил двери) или тем, кто возле неё находится.
Правильная подсведка зоны посадки опущена лучом вниз, именно на землю, в ноги садящемуся в своё пространство, а не освещает задним из передней двери.
Проезжая мимо вас, в темноте, мне вот точно «засветит» и я затруднюсь оценить расстояние от края дороги до вашего авто… Мне будет казаться, что она стоит на краю дороги, а не на обочине. Потому и говорю, что слепят эти фонарики, ибо не на месте они…Особенность зрения есть такая — в ночное время мне все время кажется, что идущая навстречу колонна машин двигается по моей встречной. Первые машины нормально позиционирую — дальние кажутся двигающимися по встречке. :(((
Растопыривать двери стоя на обочине идиотская затея…
Проезжая мимо чувака на двухэтажном ксеноне в чепырке, вот что слепит, а не светодиод 5 ватный)
кстати такие же стоят и в фарах, и если я буду ехать ночью на габаритах с этими же самыми светодиодами по твоей логике я тебя буду адово слепить ибо буду прям в газа тебе жечь 5ватными светодиодами🤭🤭)) ну бред же…
Подсветка зоны высадки / посадки
Пришла пора реализовать очередную задумку по подсветке зоны высадки.

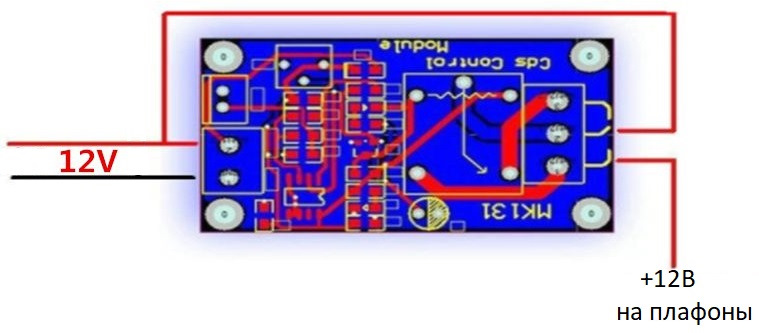

Схема подключения такая у меня вышла:
В Китае заказал модуль с фотоэлементом XH-M131. Есть возможность регулировать степень темноты, при котором будет срабатывать реле и подавать +12В потребителю.
Предварительно поизучал схему люксовой весты, посмотрел откуда идет питание на плафоны подсветки в дверях там. И взял +12В оттуда же.
Подключил модуль к этим двум проводам (оранжевому и оранжево-черному). От модуля пошел один провод +12В на плафоны.

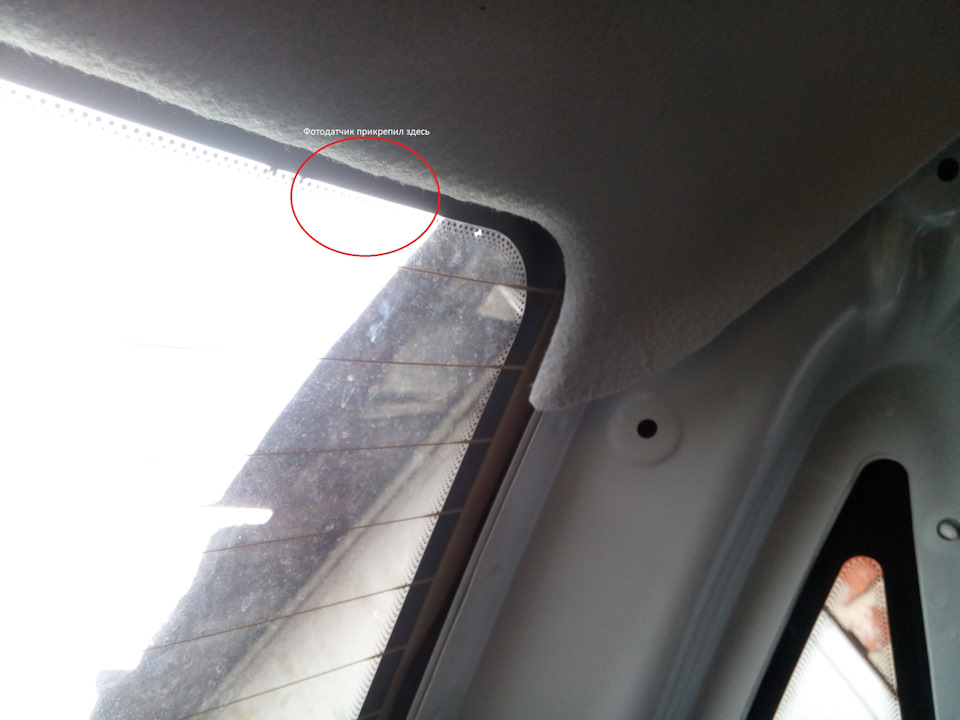

Сам фотодатчик с модуля протянул к заднему стеклу рядом с проводом, который идет на обогревательный элемент заднего стекла.
Минусовой провод на каждый плафон потянул индивидуальный. Т.е., по задумке, плафоны будут включатся только на той двери, которую открыли. Но, как прочел по схеме, концевики задних дверей запараллелены. Т.е. при открытии любой задней двери засветятся плафоны на обоих задних дверях. С передними дверями все нормально будет. Какую открыл, там и будет светить.
С синего провода концевика забрал «минус» для плафонов.

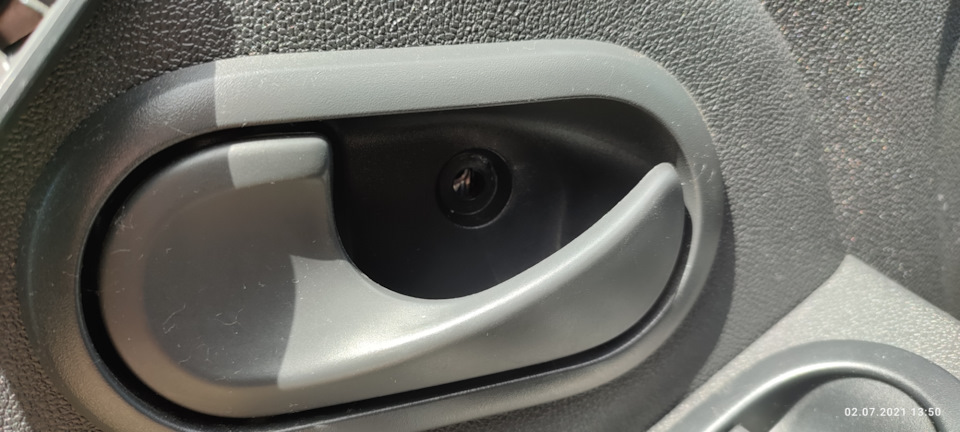

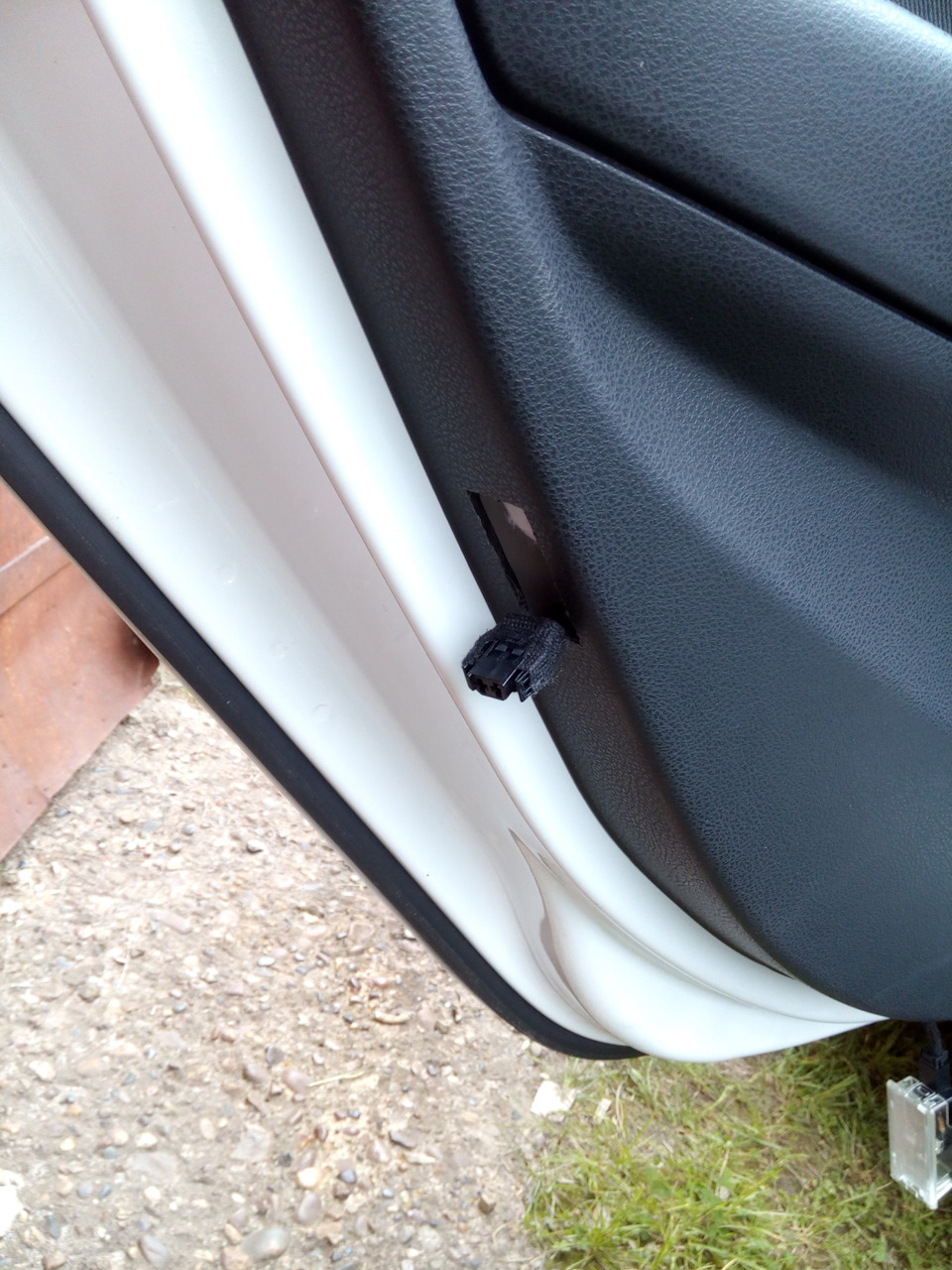

Кстати никаких «лишних» разъемов для подсветки ручек под обшивкой двери у меня не было (комплектация мультимедиа-комфорт).
И еще места «врезки» плафонов предварительно подбирал. Т.к. плафоны выпирают немного, нужно чтобы они не терлись о проем двери и уплотнители.

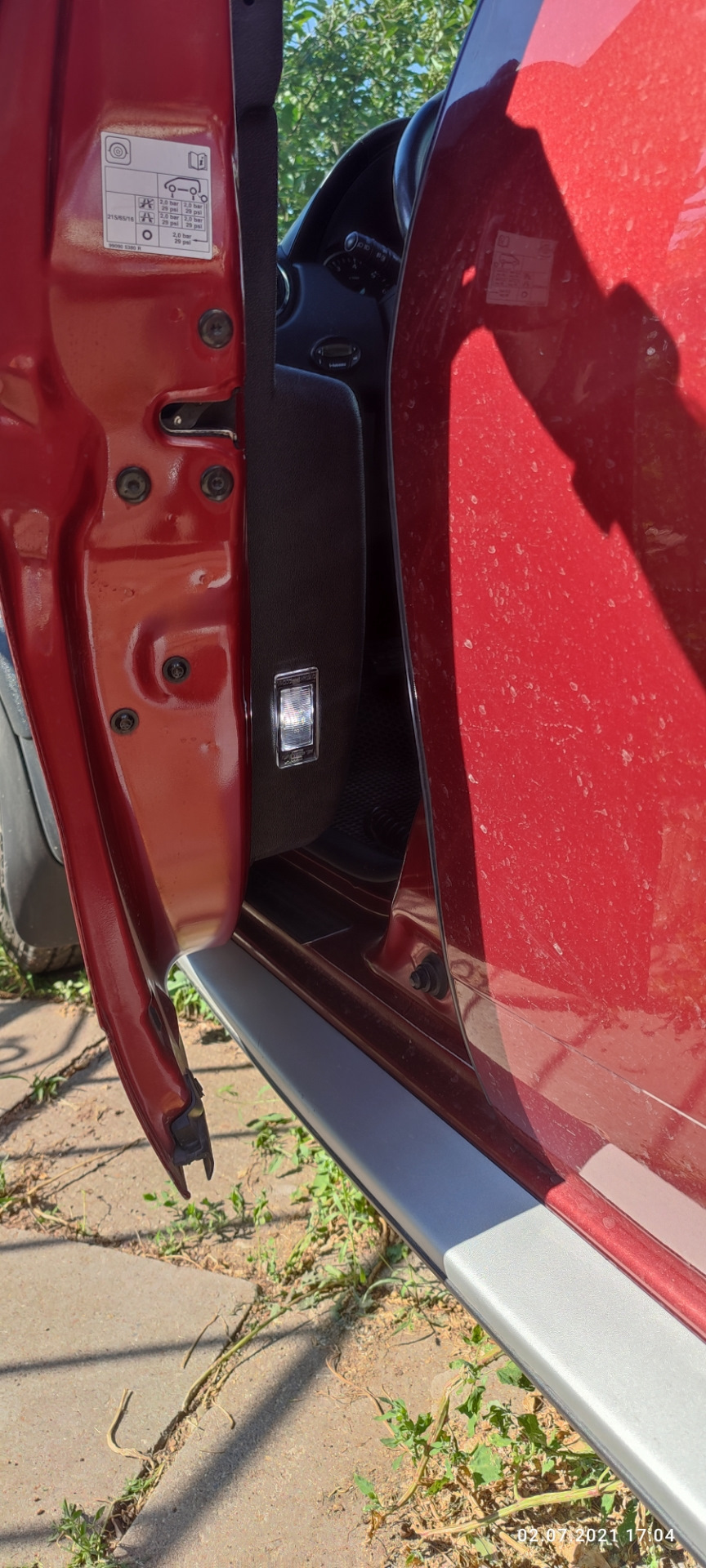

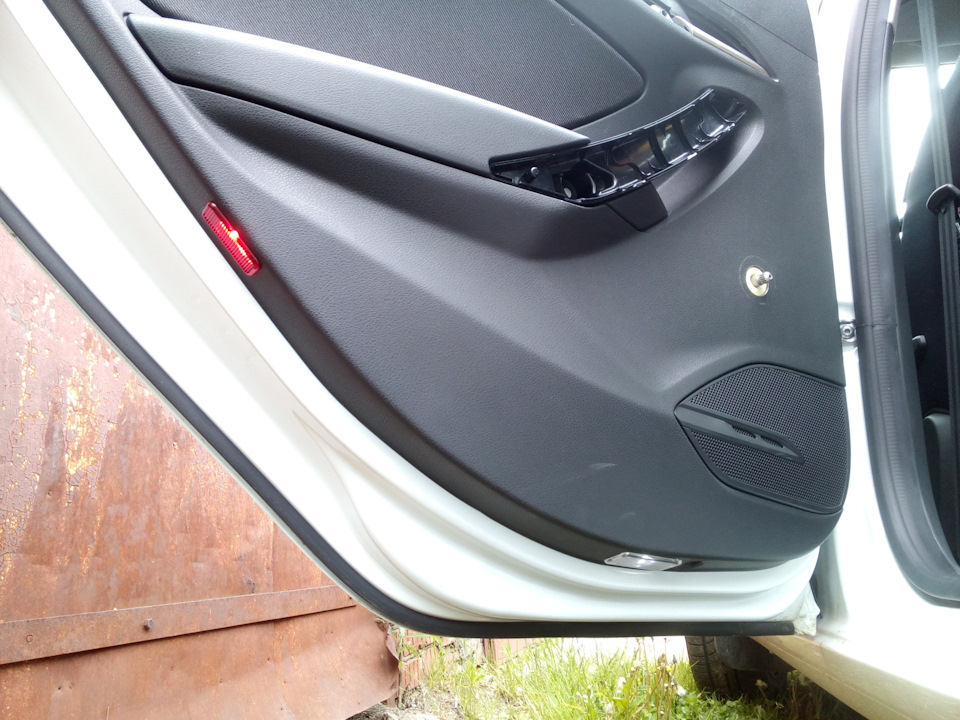

Пока плафоны поставил только на заднюю левую дверь и подвел провода к обоим стойкам. Осталось протащить провода в остальные двери.
Подсветка зоны высадки

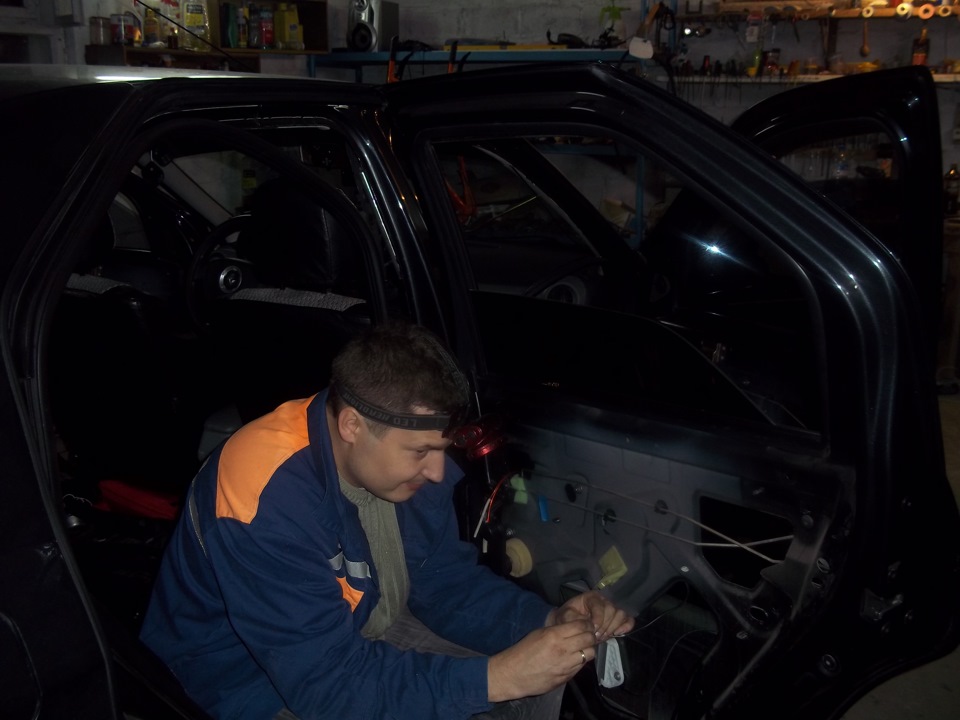

Всем доброго времени суток! Вчера воплотил в жизнь очередную доработку в своем авто, а именно подсветку зоны высадки с применением точечных светодиодных модулей (орлиный глаз). В этом не легком труде помогал, в очередной раз, Avalonreg — за что ему отдельно СПС(предоставил гараж и помогал в пайке)
Саму идею подсветки, как обычно вынашивал давно, еще весной мной были приобретены модули в кол. 2 шт.

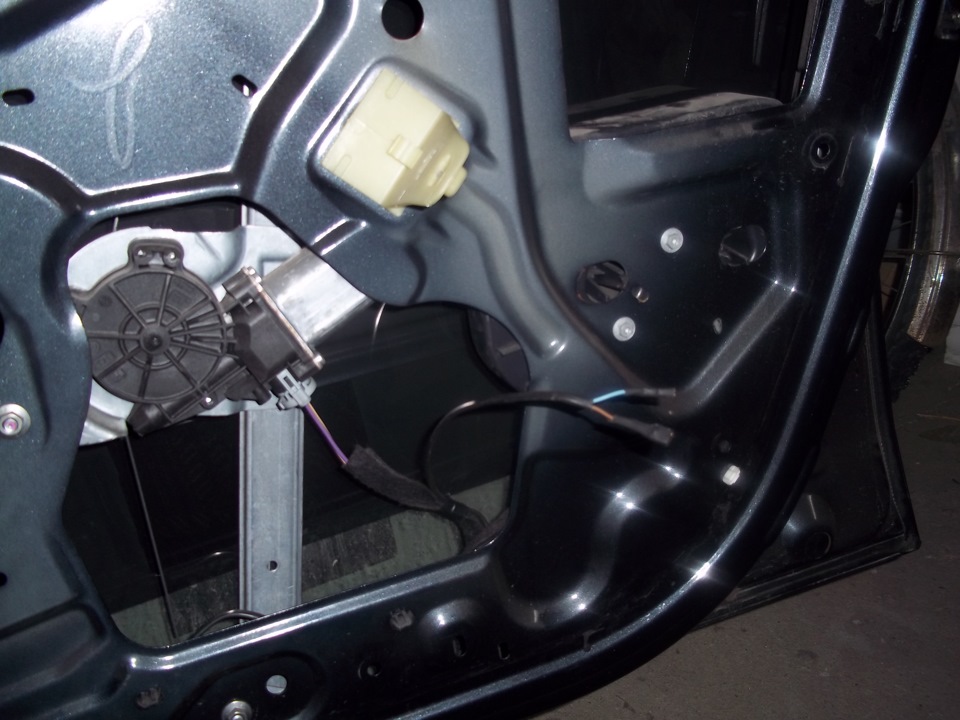

Просверлили отверстия и врезали модули в каждую карту двери

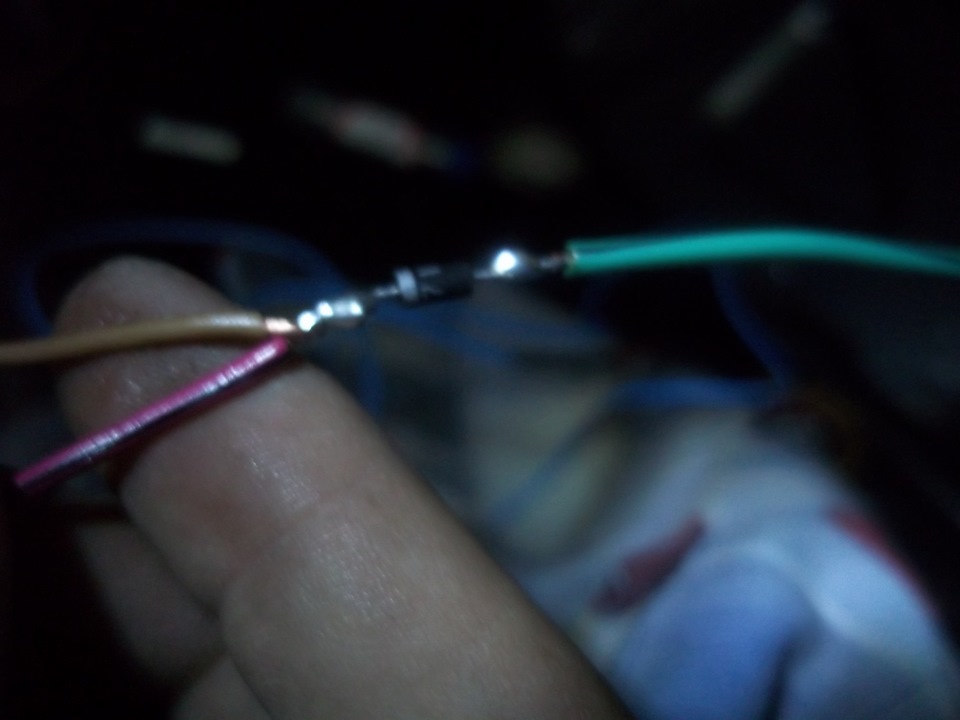

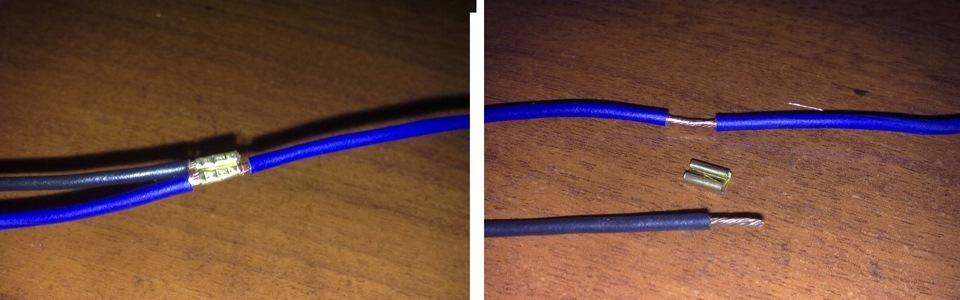

плюс взял от плафона и подал на плюс точечных модулей, а каждый минус от них был внедрен с использованием диода 1N4007 к концевику каждой двери отдельно.
С помощью тестера прозваниваем провода от концевых выключателей. Нам нужен тот, на котором появляется «земля» при открывании двери и пропадает «земля» при закрывании. В процессе подключения вылез один бок, точечные модули не совпадают в цвете свечения между первой приобретенной парой и второй, пока установил так, но со временем выйду на продавца и заменю. Получается, что на задних дверях свет ярче, чем на передних. Теперь в ночное время, видно куда наступаешь при выходе из авто!
