Отключается магнитола в машине при выключенном зажигании
Выключение магнитолы при выключении зажигания или контакт acc.
Как известно, при выключении зажигания питание на магнитоле не пропадает, что порой приводит к разрядке аккумулятора.

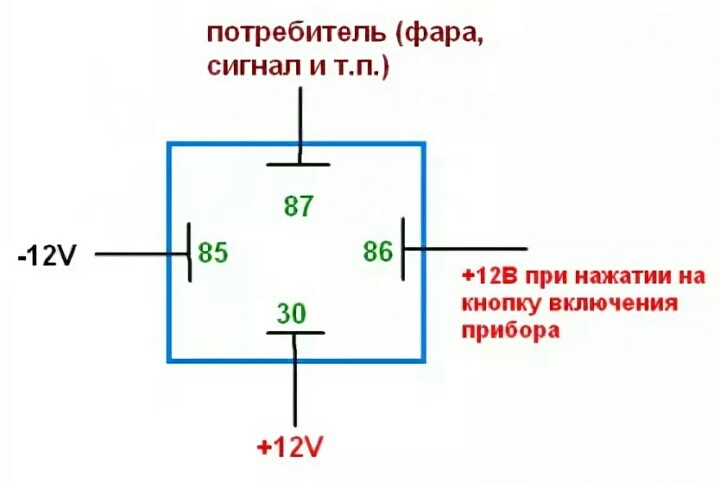

Решение проблемы — установка дополнительного реле. Данное реле будет выключать магнитолу, прикуриватель и регистратор. Данное реле стандартное, 4х контактное и имеется в любом автомагазине.
Отдельный плюс тащить от аккумулятора смысла нет, так как через данное реле будет ополнительно запитан только регистратор с малым потреблением тока.
Вынимаем средний контакт с фишки прикуртвателя (это мощный постоянный «+», 15А) и подключаем его на контакт «30» реле.
Черный провод прикуривателя (постоянный минус) соединяем куском провода с контактом «85» реле.
Управляющий «+» берём с фишки климата ( красно-черный) и подключаем на контакт «86» реле. Он как раз пропадёт при выключении зажигания.
«87» контакт реле подключаем в контакту асс магнитолы, у меня он красный.
Теперь при выключении зажигания автоматически выключается магнитола, регистратор и прикуриватель. И соответственно включается при включении зажигания.
Chevrolet Niva 2014, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 9
а я просто красный провод от магнитолы подключил к блоку управления зеркалами, Там + появляется только при зажигании
Я сделал красный провод через кнопку, на панели места хватает. При включении загорается оранжевый сигнализатор. Считаю для себя оптимальным решением, т.к. можно послушать музыку, к примеру, с выключеным зажиганием.
Вот так лучше будет
От сигналки надо мутить, или от центрального замка. Машину закрыл и она потухнет.
Согдасен. От цз какой контакт взять? Сигнализации нет.
Лично для меня это не удобство! Если бы было у замка три положения как у всех нормальных машин, то при полном выключении это было бы хорошо, а в среднем положении магнитола бы работала. А тут получается только при езде будет работать. Будеш сидеть кого нибудь ждать, да много случаев и слушать музыку с включеным зажиганием или без музыки. Я на ночь панельку отстигаю и утечки нет от магнитолы.
ну так рецепт давно известен… концевик в замок зажигания и вуаля — у вас три положения ЗЗ 🙂
Рецепт избранным известен? Написали бы, чего да как.
решение проблемы с выключением магнитолы при выключении зажигания
давно не писал в блог, но тут столкнулся с подключением магнитолы и решил отписаться.
эту проблему наверняка миллион раз разбирали и мусолили, но может кому пригодится)))
суть проблемы вкратце сводится к следующему — при установке нештатной магнитолы на после рестайлинговые фабии она не включается пока не повернешь ключ в положение зажигание и выключается как только глушишь мотор. На старых машинах у ключа было положение в котором магнитола работала без зажигания, на новой эту фишку зачем то убрали. В стандартном разъёме есть два контакта на одном из них всегда висит +12 вольт, на втором +12В появляется при повороте ключа в положение зажигание и именно он и даёт сигнал для включения магнитолы. Обращу внимание, что питание магнитолы осуществляется от первого контакта(что и видно по его приятной толщине), а второй контакт является просто сигнальным, но без него магнитола не включится.
И так если мы хотим слушать музыку на не заведённой машине у нас есть несколько вариантов:
А) покупка штатной магнитолы с кан шиной(ну тут всё ясно)
Б) скрутить два этих провода со стороны магнитолы(АСС провод от машины при этом НЕ ПОДКЛЮЧАЕМ)
+ слушаем магнитолу всегда)))
— можно забыть выключить магнитолу и высадить акумм, да и не стоит забывать что даже выключенная магнитола потребляет ток(пусть и не большой), но результат будет тот же
В) организовать подачу +12В на включение через какой нить выключатель. Как вариант в том же разъёме есть провод на котором +12В появляется при включении габаритов, подаём эти +12В на сигнал включения релюшки, контакты которой в свою очередь замыкают наши многострадальные два контакта на магнитоле.
+ не зависим от ключа, врятли забудем о музыке, т.к. машина при открытой двери будет ругаться на включенный свет, да и сигналка тоже будет ругаться на свет)
— дополнительно придётся смириться с включенными ходовыми огнями или габаритками
Г) организовать включение магнитолы от ключа зажигания, а выключение магнитолы через реле времени.
+ удобно, точно не забудешь выключить магнитолу
— для меня нет)))
итак я выбрал вариант Г))). В инете я наткнулся на реле времени РЕГТАЙМ.
www.12v.ru/site.xp/050056052124.html ссылка на эту релюшку, там всё про неё расписано.
их там несколько, но для моей цели лучше подошла РЕГТАЙМ3 с регулируемым диапазоном от 10 минут до часа.
схема включения
алгоритм работы:
-магнитола включается при повороте ключа в положение зажигание, при этом на 15 контакте появляется +12В, а на контакт 87 подаётся +12В которые включают магнитолу
-пока ключ в положение зажигание магнитола работает в штатном режиме
-при выключении зажигания +12В пропадает с 15 контакта и включается таймер, который задал пользователь (у меня это 18 минут) при этом магнитола не выключается, т.к. на 87 контакте +12В не пропадает!
-если Вы за это время ни чего не сделали, то магнитола полностью выключится.
-каждое включение-выключение зажигания сбрасывает таймер по новому кругу( ещё раз напомню, что пока включено зажигание таймер не считает, он запускается выключением зажигания)
теперь чтобы послушать музыку достаточно влючить зажигание и, если ехать не надо, сразу его выключить и всё поёт! если заканчивается время а музыка ещё не надоела, то снова включам-выключаем зажигание.
Напомню что время вы задаёте сами в интервале от 10 до 60 минут.
Это решение меня подкупило простотой решения (релюшка подключается за 10 минут) и удобством в эксплуатации.
Если кому то поможет этот маленький пост буду рад.
Клуб Citroen C4 Sedan
Яркий французский доступный седан
Магнитола выключается при выключении зажигания
Модератор: Ltd500
Магнитола выключается при выключении зажигания
Сообщение Alex400 » 15 апр 2019, 20:54
Магнитола выключается при выключении зажигания
Сообщение frog2050 » 16 апр 2019, 00:23
Магнитола выключается при выключении зажигания
Сообщение WW_C4 » 16 апр 2019, 12:51
Лезть в электропроводку и логику работы электроцепей.)
Магнитола выключается при выключении зажигания
Сообщение frog2050 » 16 апр 2019, 14:02
Это в китайце есть три провода, при коммутации которых можно вкл/выкл ГУ.
Тут всего 2 провода и управление всё внутри магнитолы по шине CAN идёт.
Отправлено спустя 2 минуты :
Магнитола выключается при выключении зажигания
Сообщение Antidk » 16 апр 2019, 20:02
Магнитола выключается при выключении зажигания
Сообщение Technics66 » 16 апр 2019, 20:15
Магнитола выключается при выключении зажигания
Сообщение Antidk » 16 апр 2019, 20:25
Отправлено спустя 3 минуты 2 секунды:
Technics66
Вы же мне подсказывали разве нет? Про этот предохранитель, тут же наверное больше смысл в том чтобы питание на гу было и когда ключ из зажигания вытащен, а этот предохранитель и меняет этот режим ключ/сон
Магнитола выключается при выключении зажигания
Сообщение Technics66 » 16 апр 2019, 20:40
Автоотключение нештатной магнитолы и разряд аккумулятора
Штатные магнитолы VW управляются по CAN-шине, поэтому при установке нештатного ГУ, красный провод ACC (+) получается всегда включен и питание не отключается при выключении зажигания.
В VW есть встроенный усилитель антенны, для его использования нужен специальный переходник. Сама антенна в Caddy находится в левом зеркале.
Заметил, что как постоит авто несколько дней, то можно и не завестись, приходится заряжать аккумулятор. Виной всему магнитола (ГУ), которая работает постоянно и даже в выключенном состоянии лишь уходит в сон и сильно разряжает аккум по 0,5 Ампер в час своими четырьмя УНЧ!
Все дело в неотключаемом красном проводе ACC (+), который по идее должен идти от замка зажигания.
В настройках Вася-диагност VCDS есть пункт «Изменение времени автономной работы штатной магнитолы» — при вынутом ключе из замка зажигания, магнитола работает по умолчанию 30 минут. К сожалению, это распространяется только на подключение по CAN шине.
Проверял у себя — ГУ работает и далее после 30 минут и ничего не отключается, то есть эта настройка не влияет.
Правильное подключение любой магнитолы к сети питания производится с помощью трех проводов:
черный (масса), желтый (постоянный плюс), красный (АСС/зажигание).
Желтый провод — это постоянные +12 вольт, который отвечает за питание памяти магнитолы и питание силовой части магнитолы. Красный — ACC (+) — по правилам подключается к замку зажигания и отвечает за включение магнитолы.
Если подключать по правилам, к замку, то ток утечки будет всего около 10 мА, при этом музыку можно будет слушать только при включенном зажигании, зато не нужно ее каждый раз включать/выключать самому.
Лучшее решение по питанию — вывести миниатюрную кнопку в разрыв красного провода ACC и самому управлять включением/отключением магнитолы, так как современные магнитолы типа Pioneer некорректно просыпаются (в режиме Source Off) при кратковременном включении/отключении ACC при заведении двигателя и повторном включении ACC.
Еще добавил релюшку, чтобы когда включаю заднюю скорость и идет питание на камеру и переводится в режим монитора — приглушался звук: провод MUTE от 12 контакта соединяю через реле на землю. Вот тоже — почему не сделали возможность настроить это программно в самой магнитоле.
Подключение магнитолы без утечки тока
Есть на драйве отличная статья Подключаем магнитолу правильно от Dan1982.
Большинство автовладельцев, чтобы слушать музыку без повернутого ключа в замке, скручивают красный провод с желтым и подключают их к постоянному плюсу, что в принципе неправильно. С таким подключением магнитола постоянно потребляет ток более 300 мА (0,3 А) даже в выключенном состоянии и аккум быстро разряжается.
По сути, чтобы магнитола работала — нужно иметь плюс на красном проводе. Помимо трех проводов питания (желтый +12В, красный — АСС и черный — масса) можно еще задействовать синий провод (REM) — на нем появляется плюс после включения магнитолы, он является управляющим для дополнительных устройств, таких как антенна, усилитель и т.д. В такой схеме он станет управляющим и для самой магнитолы. То есть, чтобы включить магнитолу — нужно повернуть ключ в замке, но с этого момента она будет питать себя сама от желтого +12В и играть до тех пор, пока ее не выключить вручную кнопкой. После выключения она не будет потреблять ток, так как на красном проводе плюса уже нет, и так же нет его на синем REM — ключ из замка зажигания давно вытащили.
По схеме происходит вот что:
1. Снимаем с охраны, магнитола выключена.
2. Вставляем ключ либо поворачиваем — магнитола включается.
3. Глушим машину, вытаскиваем ключ из замка — магнитола работает от синего провода REM, пока не выключить с кнопки, либо пока не поставить на сигналку. Притом реле запитается совсем ненадолго от актуатора закрытия двери, но разомкнет синий провод REM и он не пойдет на ACC и магнитола выключится. Реле же отключится после срабатывания ЦЗ и снова замкнет REM c ACC через диод, но на REM уже плюса нет, так как ключ из замка зажигания давно вытащили.
Кстати, во многих личинках (например ВАЗ-2110) есть выход плюса уже при просто вставленном ключе и не нужно его поворачивать — тогда магнитола включится сразу как только вставить ключ!
Диоды обязательно нужны, чтобы развязать источники питания (+) друг от друга и они не питали друг друга.
Диоды можно использовать любые, можно небольшие диоды Шоттки: 1N5818, Диод Шоттки 30В 1А/25А DO-41
Удобно использовать 2 диода в одном корпусе:
КДС111А, Диодная сборка
либо подороже Шоттки 2 диода Шоттки 10А 150В [TO-220AB]
Итог.
Если заглушить мотор то магнитола не выключается. Отключаем/включаем сами кнопкой магнитолу каждый раз.
Кто как решал подключение нештатной магнитолы на VAG?
VCDS. Изменение времени автономной работы штатной магнитолы
Описание
При вынутом ключе из замка зажигания, магнитола работает по умолчанию 30 минут. Это время можно увеличить. За состояние аккумулятора можно не беспокоиться – контроль нагрузки на аккумулятор отключит потребителей (в том числе и магнитолу) при критическом заряде. Значение автоматического отключения вводится в минутах. Для деактивации данной функции нужно ввести значение «255».
Кодировка
56 блок > адаптация > 3 канал > вводим нужное значение > выполнить
«Управление нагрузкой» 9 блок 23 байт 5 бит
При управление нагрузкой BCM проверяет есть ли достаточный запас мощности у аккумуляторной батареи для запуска двигателя. При необходимости, дополнительные потребители отключаются.
BCM модуль контролирует обороты двигателя, напряжение аккумулятора и нагрузку на генератор.
При необходимости, частота вращения двигателя увеличивается и устройства обратно включаются в работу.
Для подключения нештатного ГУ нужен переходник ISO Quadlock VW
Как правило уже есть минимальная аудиоподготовка — это торчащие хвосты основного жгута и антенный кабель + два динамика в передних дверях, установленные на заводе.
При доукомплектации твитерами их желательно подключить на тыловой выход, чтобы задействовать по максимому усилители в ГУ.
При этом можно фейдером регулировать громкость твитеров относительно мидов в дверях: переводим фейдер вперед на фронт и громкость твитеров уменьшается — очень удобно!
Штатный разъем не подходит, так как в нем не задействованы крайние разъемы (LR, RR) для тыла.
При правильном построении автозвука на тыл должен идти сигнал, подрезанный снизу на 150-200 Гц, а сверху с 6 кГц (чтобы не сильно оттягивать сцену на себя назад). Но обычно в штатных ГУ тыл подрезают только снизу на 120-150 Гц, а сверху так и оставляют в полную полосу, да еще и остается тонкомпенсация, то есть подъем ВЧ.
Поэтому есть хорошая возможность из штатного ГУ сделать для фронта пассивный биампинг:
миды в дверях подключаем к фронтальным выходам, а твитеры в панели подключаем к тыловым выходам ГУ.
Тыловые динамики отключаем вообще.
При этом можно фейдером регулировать громкость твитеров относительно мидов в дверях: переводим фейдер вперед на фронт и громкость твитеров уменьшается — очень удобно!
При таком варианте построения звука нам не нужна максимальная мощность во все 4 каналах, нам достаточно максимальной мощности на миды по 20 Вт и на твитеры – 10-12 Вт.
Пассивные кроссоверы (если нештатные динамики) для этого разъединяем и вешаем их отдельно на каждый динамик.
PREAMP OUT выходы из штатного ГУ
PREAMP OUT, то есть выход после регулятора громкости, или как их еще неправильно называют линейные выходы (LINE OUT — это нерегулируемый выход 2В) вывести несложно. Обычно сигнал берется с входных ножек L и R встроенной микросхемы УНЧ. С тыловых каналов брать не нужно, так как там АЧХ урезана очень сильно. Вот здесь проверенная схема предусилителя
Управляющий сигнал Rem для внешнего усилителя можно взять с питания на антенный усилитель.
Можно и не выпаивать, а использовать высокоуровневые выходы на динамики от штатного ГУ. Когда выходы работают без нагрузки (динамиков), искажения минимальны.
Здесь написано как это делается radiopages.ru/attenuator.html
Для снижения шумов, аттенюатор необходимо подключать на входе усилителя, а не на выходе источника. Если резисторы монтируются не в переходник, а в разрыв сигнального кабеля, то часть кабеля, подключённая ко входу усилителя, должна быть как можно короче. Регулировку уровней на усилителе при этом необходимо увести в минимум!
Можно использовать «Преобразователь аудиосигнала MD.Lab SQ5» — он как раз предназначен для конвертации высокоуровнего аудиосигнала на выходе ГУ в низкоуровневый сигнал для подключения усилителя. Имеет три пары линейных выходов: Front, Rear и Sub, функцию автоматического включения при появлении сигнала на входе и управление включением усилителей (Rem).
Нужно понимать, что кривую АЧХ после DSP в ГУ нужно править в любом случае.
В аналоговом тракте понижать уровень нужно в самом конце тракта перед самым усилителем, а усиливать в самом начале, чтобы улучшить отношение сигнал/шум и не усиливать помехи.
Для снижения шумов, аттенюатор необходимо подключать на входе усилителя, а не на выходе источника! Если резисторы монтируются не в переходник, а в разрыв сигнального кабеля, то часть кабеля, подключённая ко входу усилителя, должна быть как можно короче.
Отключение магнитолы при выключении зажигания
Очень не нравилось мне, что при выключении зажигания магнитола не отключается.
То выключить забудешь, то включить, да и магнитолы имеют свойство высаживать АКБ.
И замутил я такое дело
Дело в том, что с завода провод постоянного +12 для сохранения настроек магнитолы запараллелен с проводом АСС, который должен отключать её, но ввиду особенности нашего замка зажигания это невозможно.
Вобщем обрезаем провод АСС и вразрез вставляем обычное пятиконтактное реле на 30 А по приведённой схеме.
Таким образом при выключении зажигания реле отключается и отключает магнитолу.
Однако, иногда возникает желание послушать музыку при выключенном двигателе. Для этого в обход реле ставим обычный выключатель (на свой вкус и цвет) в удобное для себя место, при включении которого магнитола включается независимо от положения и наличия ключа в замке зажигания.
Работы минут на 30.
Из необходимого: кусок провода, 5-тиконтактное реле с колодкой и кнопка выключателя.
Chevrolet Niva 2007, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 88
переделал больше десятка вазов, все работает по нормальному (вытащил ключ, магнитола отключилась). товарищ попросил научить. думаю проще ссылку скинуть где люди разжевали все и наткнулся на этот трэш.
www.drive2.ru/l/530913484196547090/

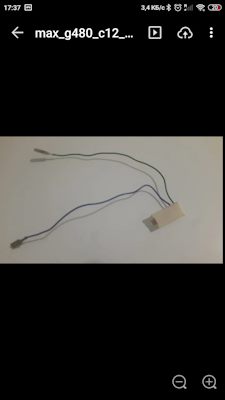

один из примеров. у половины этот микрик стоит, у кого нет ставил сам. где купить не знаю, вынимаю из замков когда клиент приезжает на замену. один момент. если у вас микрик есть, он подключен к бк, и на первом опыте бк иногда ругался. решилось добавкой диода за 3 рубля.
автора ругать не стоит, каждый сам решает что ему нужно
Отключение мафона потянуло на 80 комментов)))) лютейший трешняк.
Да на этом сайте так, когда надо хрен дождешься, а когда не надо сразу уйма Адмиралов Ясен Хренов)
Да просто в разрыв провода поставил релюху и штатную кнопку управления. Там же висит и прикуриватель, который питает видео регистратор. 🙂
Не пойму ехидства и насмешек некоторых умников.
Не спорю, что могут быть другие решения, кому как проще и привычней. Японцы кушают палочками, а мы вилками.
Я привык работать с надёжными и простыми схемами.
В чём ущербность схемы с реле, если она работает и надёжна?
Повторяю, эта схема у меня уже лет 10, а то и больше.
В любом случае без врезки в провод АСС не получится.
Завод запараллелил провода питания и сохранения памяти магнитолы. Схема с отключением главного реле не прокатит по простой причине: тогда на магнитоле отключается напряжение полностью и будет сброс настроек, а нужно отключить только силовой провод АСС, который физически подключен ко второму и они оба питаются от одного провода с постоянным плюсом независимым от замка зажигания.
С кнопкой тоже самое, ежу понятно, что должна стоять кнопка-тумблер, которых море в продаже на любой вкус и цвет. У меня маленькая круглая кнопка на 16 А.
Опять же про кнопку: ведь понятно, что она для редких случаев, в основном она выключена. Магнитофон получает питание через реле управляемое от любого провода на который приходит напряжение после включения ЗЖ.
Я поделился простым, надёжным и малозатратным способом.
Делать или не делать так, решает каждый сам.
Ешё, как вариант, прекрасный вариант реализации АCC — из замка зажигания десяточного (ВАЗ 2110 и сородичи) берём штифт и контактную пару. После внедрения в замок, у Вас появляется режим ACC- пока ключ в замке, все потребители, завязанные на этот размыкатель, будут получать энергию. Вытащил ключ-блэкаут. Просто ВАЗ весьма убого реализует свои ресурсы, даже то, что имеется, не пользуется. Технически замок шнивы отличается просто не установленным штифтом и микриком, отсутствием реализации АСС.
Все правильно сделал, любая цепь питания должна быть со своим предохранителем, а не запитываться от ближайшего места. Еще прикуриватель так же надо, чтоб все как в иномареах было.
У меня так же и прикуриватель, и рация, и все приблуды типа: видеорегистратор, антирадар, порт USB и хрен знает что ещё вкряченное
ущербная хреновина.на любой сигналке есть канал управляемый по состоянию охраны.
на охране- питание пропадает
при снятии с охраны появляется.+
пы сы- неблагодари.
Судя по нику, Вы компьютерщик, понимаю, не интересно когда люди сами смогут. Лучше к вам придут и Вы деньги возьмёте за более замудрённую схему, хотя и менее логичную.
С каких пор и на каких машинах магнитола отключается с постановкой авто на охрану?
И много ли людей разбираются в схеме сигнализации? Поставил и забыл. Я даже лезть туда не буду, хоть и неплохо разбираюсь в электронике
1-судя по нику- я могу быть хоть трахальщиком оленей
Хреновые познания у Вас.
Протрите глазки и посмотрите на схему снова, а не увидите, перечитайте текст.
ЧЕРНЫМ ПО БЕЛОМУ:
«Однако, иногда возникает желание послушать музыку при выключенном двигателе. Для этого в обход реле ставим обычный выключатель (на свой вкус и цвет) в удобное для себя место, при включении которого магнитола включается независимо от положения и наличия ключа в замке зажигания.»
у меня очень хреновые познания.
мне до вашего уровня очень далеко
пропасть в познаниях лет в 20 с лишним могу оценить
