Пневмобаллоны для авто встраемые в пружины

Что такое пневмобаллоны в пружину?

Здравствуйте уважаемые. Несмотря на набирающую популярность пневмобаллонов, не все знают, что это такое. Постараюсь внести ясность.

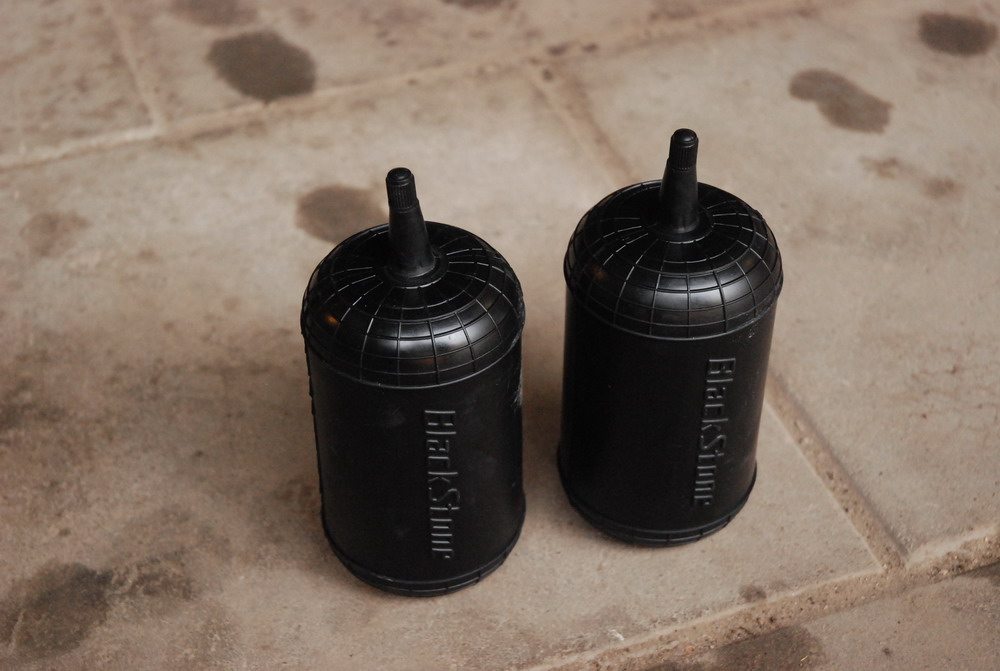

Пневмобаллон – это резиновое изделие, устанавливаемое внутри пружины. Баллон накачивается воздухом, в результате чего пара «пружина-баллон» приобретает новые свойства. AirSpring переводится как воздушная пружина.

Если у вас уставшие пружины, перегруз из-за ГБО или прицепа, то пневмобаллоны ваше решение. После их установки, поведение машины меняется в лучшую сторону.

Изготавливаются пневмобаллоны из качественной, износоустойчивой резины, стойкой к жаре и морозам. Другие названия пневмобаллонов — пневмоподушки, певмохэлперы, пневмоэлементы, воздушная пружина. Сбоку на баллон наносится клеймо производителя.

Рабочее давление от 0,2 до 1,5 атмосфер. Не рекомендуется превышать давление 1,5 атм. Чем выше давление, тем жестче подвеска, но больше грузоподъемность. Некоторые водители, в экстремальных случаях, накачивают давление до 3 атм. У пневмобаллонов тройной запас прочности.

Благодаря ребрам жесткости баллоны устойчивы к износу. Минимальный пробег от 50 000 км. На практике ездят больше, все зависит от условий вождения.

Баллоны устанавливаются только в свободную пружину подвески автомобиля. Для стойки с амортизатором внутри, они не подходят. Накачанный пневмобаллон упирается во внутренние стенки пружины и принимает на себя часть веса автомобиля, разгружая пружину.

Самые популярные пневмобаллоны со штуцерами вбок. Три базовых размера баллонов обозачают буквами S, M и L. Приставка буквы I обозначает что баллон со штуцером вниз. HD обозначает что баллон усиленный.

Три типовых размера пневмобалонов:
147*85 мм S(HD), SI(HD)
200*85 мм M(HD), MI(HD)
230*110 мм L(HD), LI(HD)

При выборе пневмобаллона важно учитывать особенности модели автомобиля. Для точного подбора необходимо знать внутренний диаметр пружины и свободную высоту внутри пружины. Установить баллоны можно самостоятельно или в автосервисе. При желании дополнительно подключают к баллонам комплект подкачки.

Источник

Как подобрать пневмобаллоны в пружину — личный опыт

Здравствуйте. За прошедший месяц, я помог установить три десятка комплектов пневмоподушек в подвеску машин самых разных марок, по всей стране. Пневмоэлементы устанавливали сами водители, я помогал им консультациями и личным опытом. Реакция водителей после установки только позитивная, в основном это удивление от улучшения поведения машины на дороге.

В самом процессе установки резиновых элементов внутрь пружины нет ничего сложного, но есть нюансы. Вот о них и поговорим. Мой первый и главный вопрос который я задаю водителям «какие у вас размеры пружин». Потому что это важно! Пружин на рынке много и на машинах одной модели, могут стоят совершенно разные пружины. Конечно, есть статистика, и я с вероятностью 90% подберу баллон по марке и модели, но всегда рекомендую не полениться и заглянуть вниз. От правильно подобранной пневмоподушки зависит качество вашей езды. Итак, замеряем.

Внимание! Все замеры делаются на свободно стоящей на земле машине.

1.) Внутренний диаметр пружины. Пневмобаллоны бывают 85 мм и 110 мм в диаметре. При накачивании воздухом, он расширяется на 30%. Если пружина слишком узкая, то пневмобаллон не влезет.

2.) Высота пружины. Замеряем свободное пространство внутри пружины. Пневмобаллоны по высоте бывают трех размеров: 15 см, 20 см и 23 см. При накачивании, баллон увеличивается в высоту процентов на десять.

3.) Проставки. Если пружина слишком высокая, то для добора сантиметров устанавливают проставки высотой 1,5 см. Две проставки идут в комплекте с баллонами.

4.) Тип пружины. Мы выделяем четыре типа пружин: цилиндр, бутылка, бочка и конус. Зауженная по бокам пружина имеет меньшее свободное пространство внутри. Это влияет на выбор пневмоподушки.

5.) Частота витков и их толщина. Обычно, самый простой способ установки пневмобаллона в пружину, это стравить из него воздух, смазать силиконом и просунуть между витками пружины. Иногда это не получается сделать, витки слишком близко, толстостенный усиленный баллон не проходит даже с откачанным воздухом. Приходится снимать пружину для установки.

6.) Штатные отбойники. Функция резинового отбойника не дать виткам пружины сомкнуться на кочках и ямах, исключить пробой подвески. Пневмобаллоны берут на себя эту функцию и полностью исключают пробой. Нужда в штатных отбойниках отпадает и его можно демонтировать. Но если он не мешает, то оставляйте, пусть будет дополнительной опорой для пневмобаллона.

7.) Элементы крепежа. В некоторых моделях внутри пружины присутствуют элементы крепежа сверху и снизу. Ситуация решается с помощью резиновых проставок, в которых вырезаются необходимые пазы. Несмотря на то, что у пневмобаллона толстые стенки, 14 мм вверху и внизу, дополнительная защита от выступающих элементов крайне необходима. Иногда нужно ставить проставки с обеих сторон.

8.) Отверстие снизу. Если есть отверстие внизу, то вы можете установить баллон с нижним штуцером.

Сразу скажу, боковой штуцер ничем не хуже. Витками он не перерубится, накачанный баллон не даст пружине сомкнуться. Обратите внимание, накачанный баллон! Не рекомендуются полностью стравливать воздух и оставлять в пружине пустой пневмобаллон. Штуцер расшатывается и начинает травить только когда баллон провернулся и пипка оказалась непосредственно под витком, либо из-за неграмотной установки комплекта шлангов для подкачки. Нижний штуцер исключает такие ситуации, но в некоторых моделях, торчащий штуцер может стать самой низкой частью автомобиля, особенно при подключении шланга подкачки.

Итак, мы рассмотрели основные моменты, которые нужно знать при выборе пневмоподушки в подвеску.

Крайний вопрос и самое главное сомнение. А нужны ли пневмобаллоны или пневмоподушки в пружину? Приведу только один факт в качестве довода. Водители, которые продали старую машину вместе с установленными пневмобаллонами, сразу же ставят комплект баллонов при покупке нового автомобиля. Вопросов не задают, берут без сомнений.
Пробуйте и вы. Нет лучшего советчика чем свой собственный личный опыт.

С уважением, Павлов Павел,
ваш личный консультант по пневмоподушкам.
Задавайте вопросы в комментариях или по тел. +7 922 744 5033

Наша страница на DRIVE2:

Комментарии 468

Подскажите какие баллоны на перед взять на филдер 160, пробокс, и ниссан тиида латио. И стоимость укажите пож ста. Заранее спасибо!

ЗДРАВСТВУЙТЕ а какие баллоны подойдут на опель виваро 2016 года? С нижним ниппелем можно?

Доброго. На большинстве Опелей обычно стоят пружины типа «бочка», узкие по краям и широкие в середине. Виваро не исключение. Высота внутри нагруженной пружины от 140 до 170мм, зависит от усталости. Соответственно баллоны S 147х85 плюс, возможно, вторая проставка. Отверстие снизу есть, но оно посередине перекрыто торцом швеллера снизу, если ниппель можно просунуть, то можно ниппель нижний. Сверху торчит пипка на 1,5см, ее надо выравнивать резиновой прокладкой с отверстием. Это так, в среднем по больнице. Хорошо бы взглянуть на реальные фото с рулеткой или хотя бы размеры снять (высоту внутри пружины на стоячей машине)

Здравствуйте
Подскажите есть ли вариант баллонов на Kia Sorento xm fl 2015 год?!

Здравствуйте. У вас ситуация грустная. Пружина низкая и внутри большой отбойник. Даже если снять отбойник, то получается свободной высоты 10см. Самый низкий баллон у нас 147мм. Его туда не поставить, а если засунуть то его заломает. На всякий случай проверьте какая обстановка у вас в пружине. Если на стоячей машине наберем высоту хотя бы 135мм, то можно попробовать поставить баллоны S 147*85мм. На фото KIA Sorento XM FL только 2017 года.

Здравствуйте, на а6 с6 седан что посоветуете?

Здравствуйте. У вас пружина невысокая, типа бочка — заужена с обоих сторон. На ауди А6 обычно ставят баллоны S 147*85мм. Ниппель боковой. Цена за комплект 2450р. Предложение актуально если высота внутри пружины на стоящем авто от 140 до 165мм. Если больше то нужна вторая проставка. Если еще больше, например 190 и выше, то нужны баллоны М 200*85мм. И ещё одну проверку сделайте, если между витками пролезает два пальца, значит боковой ниппель можно использовать. Если расстояние меньше 2 см, то нужно думать про торцевой-нижний ниппель, а для него нужно отверстие снизу. На фото пример пружины с А6С6

Добрый день, паджеро 4, 3.8. Пружины айромен лифт +4 и нагрузка + 200, но есть посадка при загрузке, какие балконы посоветуете, и комплект, увиличения клиренса большеинемнадо

У вашей пружины внутренний диаметр 113мм, а длина 340мм, 9 витков. При нагруженной машине высота пружины уменьшается от 1/3 до 1/2, получается коридор возможных высот от 23 до 18см. Между витками меньше 2см, боковой ниппель исключаем. Теоретически, в верхней границы коридора высот, вам подойдет баллон LI 230×110 с торцевым ниппелем. Но он может увеличить клиренс, чего вы не хотите делать. Можно поставить баллоны MI 200×85 он раздуется до стенок пружины на давлении 1,2 атм. Но это все в теории. Нет ничего лучше реальных размеров. Уточните два размера — внутренний диаметр пружины и свободную высоту внутри пружины на стоящем авто. Также обратите внимание есть ли отверстие снизу под торцевой ниппель. И есть ли сверху внутри пружины торчащий элемент типа отбойника. Это если хотите подобрать точно тютелька в тютельку. Ну а если делать как большинство продавцов баллонов, то я могу сказать что по каталогу вам подходят баллоны LI 230×110мм с торцевым ниппелем. Цена комплекта 3750 руб. Это так в среднем по «больнице» ставят на Паджеро четвертые.

У вас Suzuki Swift (Стриж) 5-го поколения, информации минимум. Машина достаточно легкая, поэтому если поставить баллоны большие по высоте, то можно сильно поменять ходовые качества машины. Хорошо бы знать точный размер высоты внутри пружины на стоячей машине. По моим прикидкам, высота будет в коридоре от 160 — до 190мм. Это самые спорные размеры, когда можно поставить баллоны S 147*85мм и дополнительные проставки, либо баллоны M 200*85мм без проставок. В первом случае может оказаться мало, во втором может получиться много. Ниппель боковой, так как снизу отверстия нет. Между витками вроде больше 2 см. Фотографии цепляю следом

Это фото от Suzuki Swift 2007 года, на два поколения меньше. Здесь видно что баллоны ставятся диаметром 85мм, а вот по высоте нужно уточнять, фотография сделана на под-домкраченой машине.

Вот варианты, которые могут вам подойти, в зависимости от высоты внутри пружины. (странно, что ответы к комментарию добавляются в обратном порядке. Самый первый комментарий оказался внизу.)

Пневмобаолон снаружи пружины — понятно, а внутри… Он же расширяется! И соответственно трется о пружины и изнашивается!
Поток постоянных клиентов гарантирован.

Пневмобаолон снаружи пружины — понятно, а внутри… Он же расширяется! И соответственно трется о пружины и изнашивается!
Поток постоянных клиентов гарантирован.

На фото баллон после двух лет жесткой эксплуатации

Источник

Руководство по монтажу пневмобаллонов в пружины Airspring/BlackStone.

Возможно три варианта установки пневмоподушек BlackStone:

1. Бюджет.

Подразумевает автономную работу каждого пневмоэлемента, требуется один комплект пневмоподушек (два отбойника, два пневмоэлемента).

Достоинства: низкая стоимость, простота установки.

2. Стандарт.

Включает в себя установку пневмоподушек с выводом пневматической магистрали в удобное место для пользователя.

Достоинства: удобный доступ к регулировке давления в пневмоэлементах через пневматическую магистраль.

3. Комфорт.

Состоит из пневмоподушек, пневматической магистрали, компрессора, цифрового манометра, клапан спуска давления и позволяет управлять системой с водительского места даже во время движения автомобиля.

Достоинства: в результате установки получаем аналог полноценной пневмоподвески автомобиля.

Установка пневмобаллонов:

При установке пневмобаллонов в пружину автомобиля ключевым моментом является ослабление подвески, то есть необходимо вывесить колеса.

Бюджет:

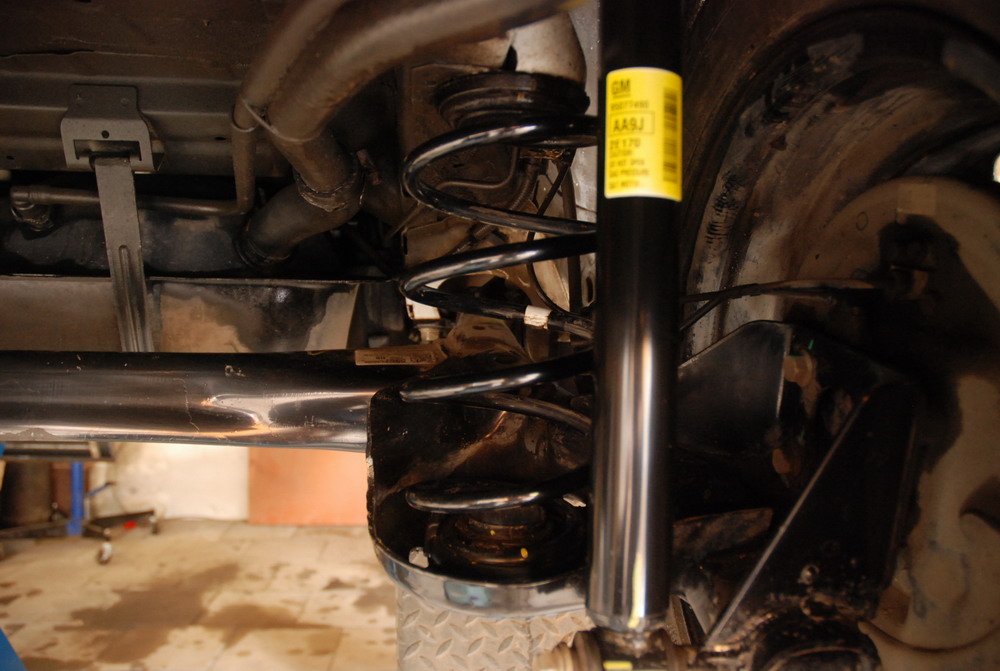

1. Поднять автомобиль на домкрате (подъемнике):

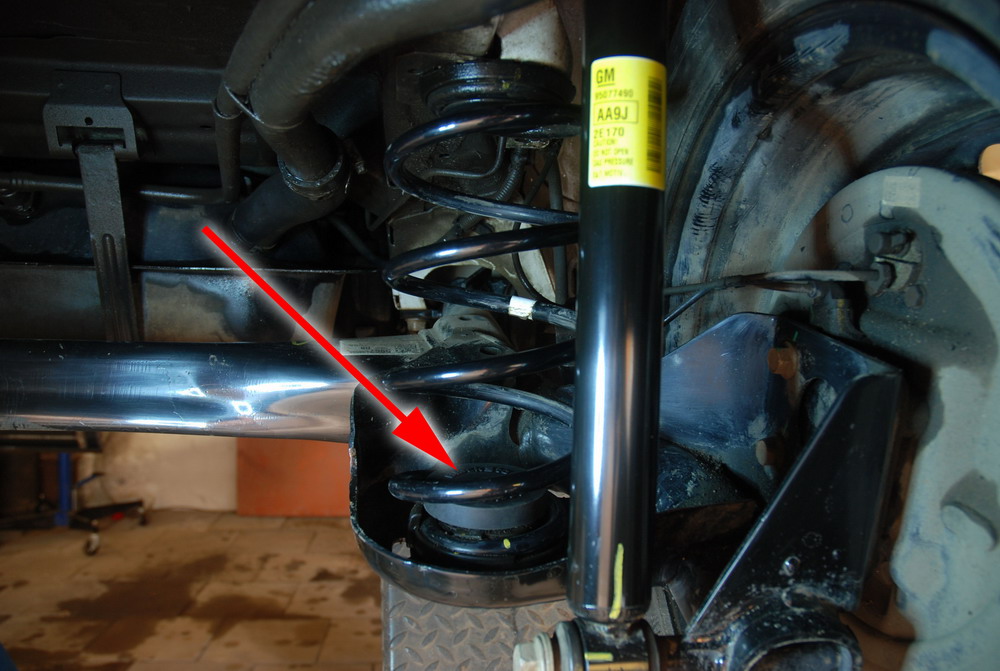

2.Демонтировать (при наличии) во внутреннем пространстве пружин штатные отбойники (буферы хода сжатия подвески или ограничители подвески).

3. Пружины отчистить от пыли и грязи

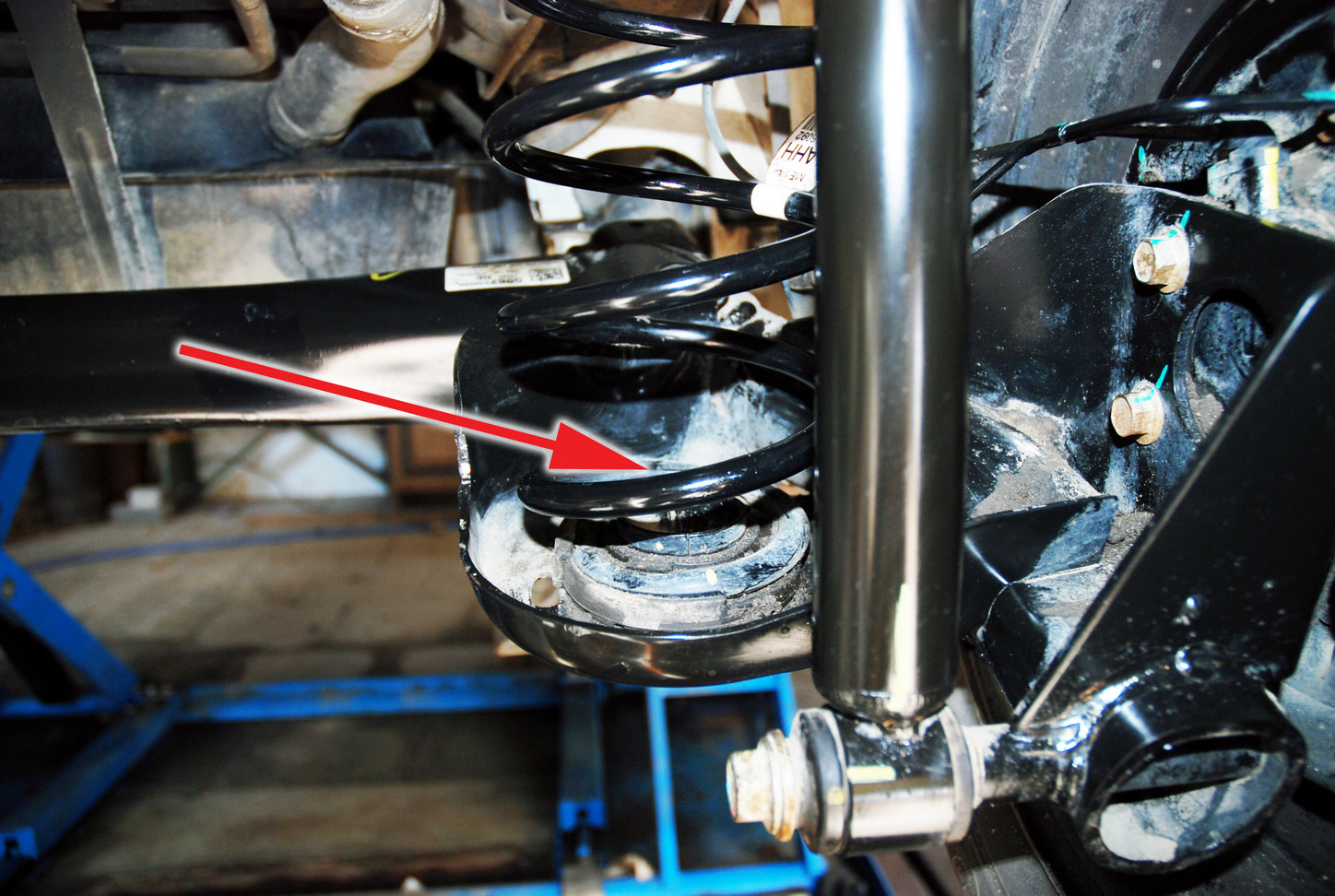

4. Установить отбойники BlackStone в технологические отверстия буферов хода сжатия подвески (штатные отбойники), при необходимости (характерно для высоких пружин) установить дополнительные отбойники BlackStone с противоположной стороны.

Внимание. В некоторых случаях установка отбойников не требуется.

5. Выпустить остаточный воздух из пневмоподушек BlackStone (для упрощения монтажа).

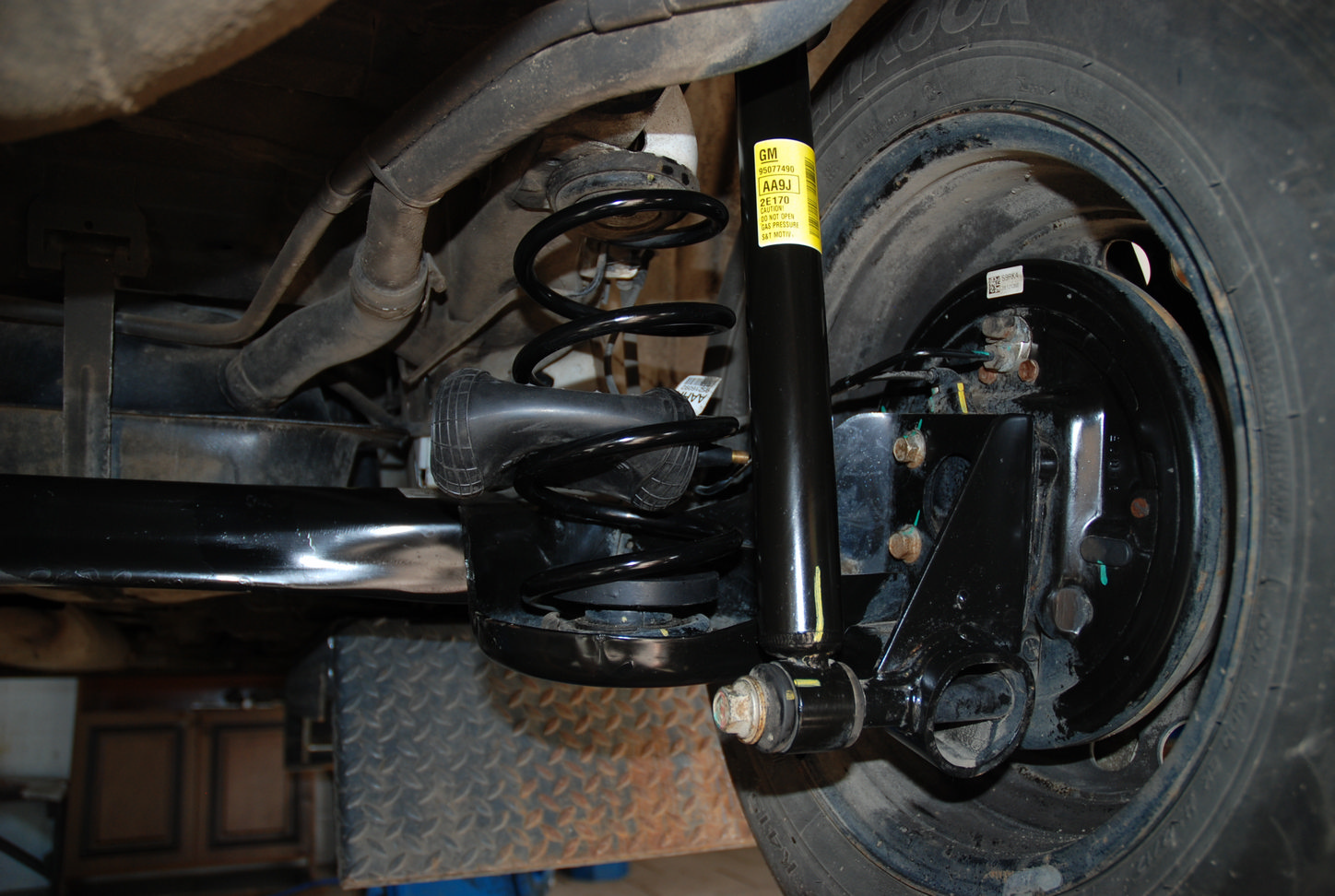

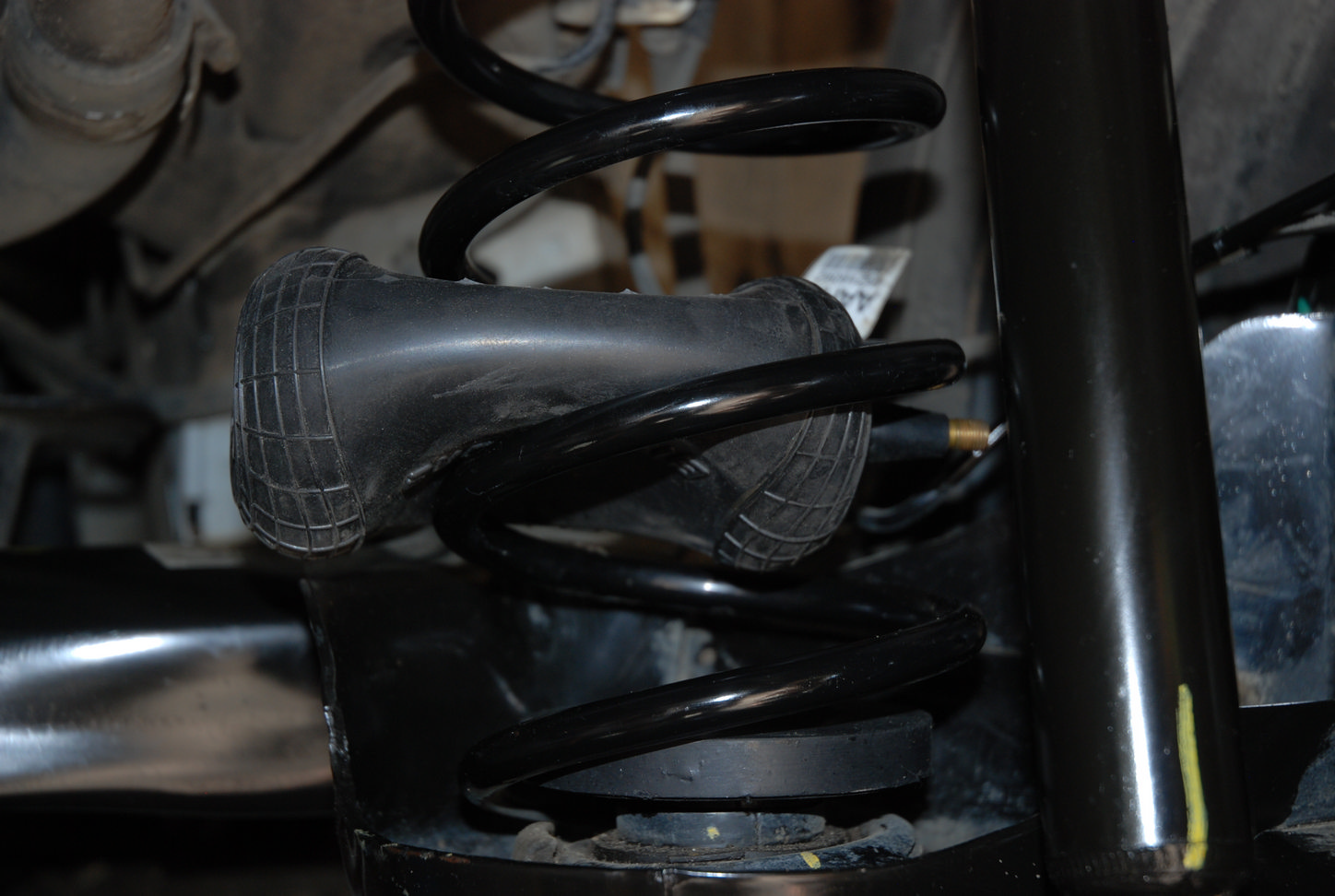

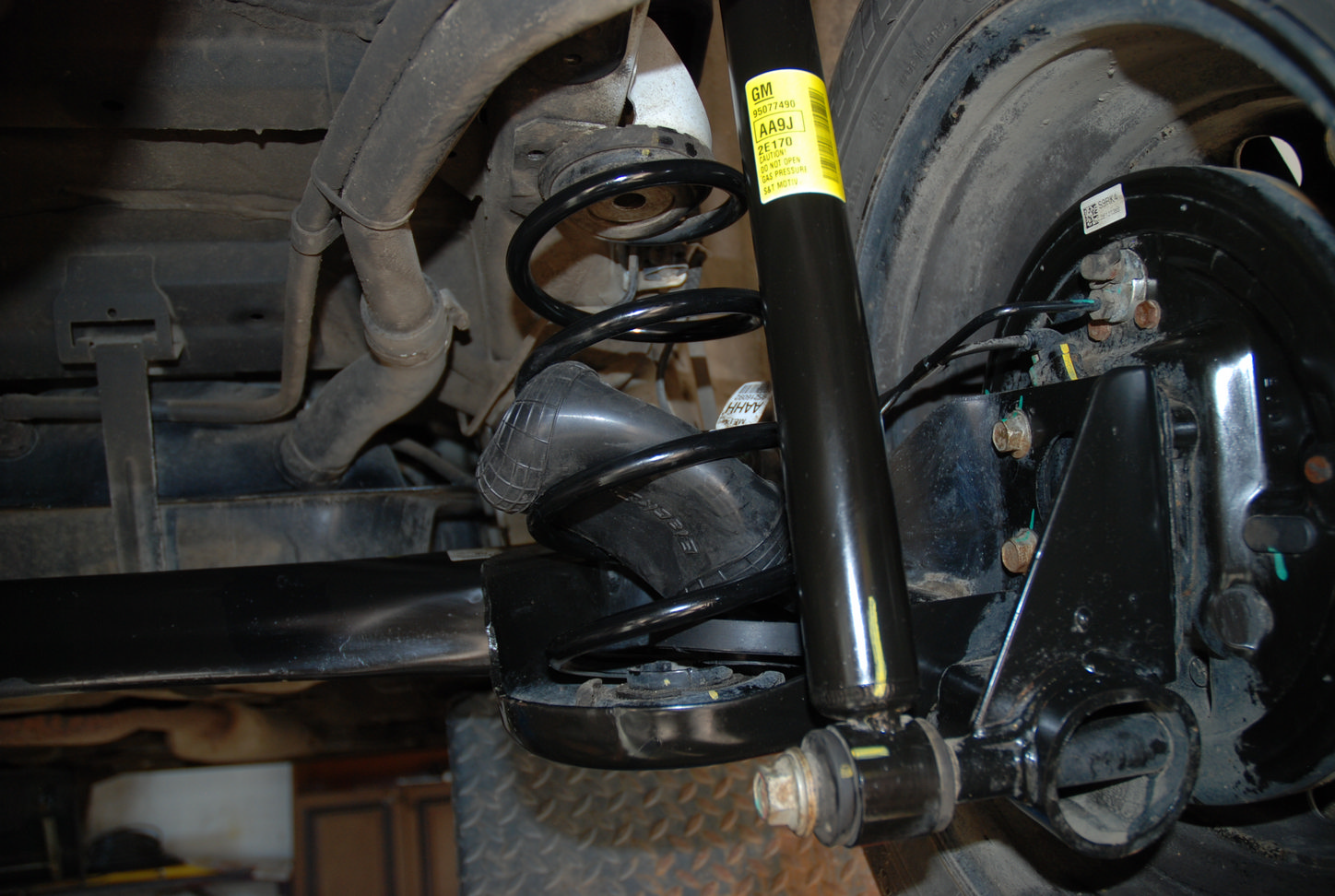

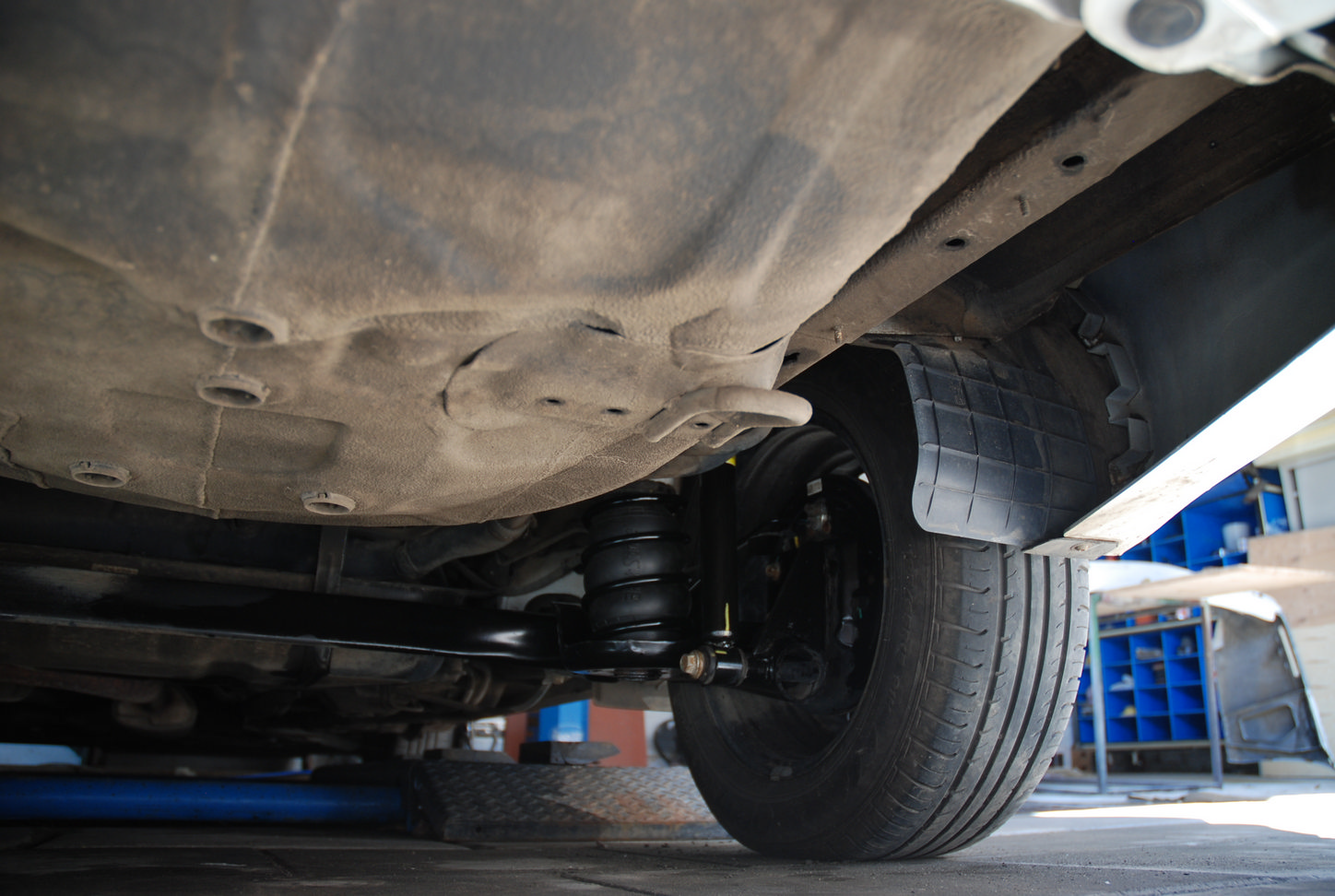

6. Установить пневмобаллоны BlackStone в пружины между витками (на некоторых моделях автомобилей необходим демонтаж пружин, если расстояние между витками пружины не позволяет установить пневмоэлемент).

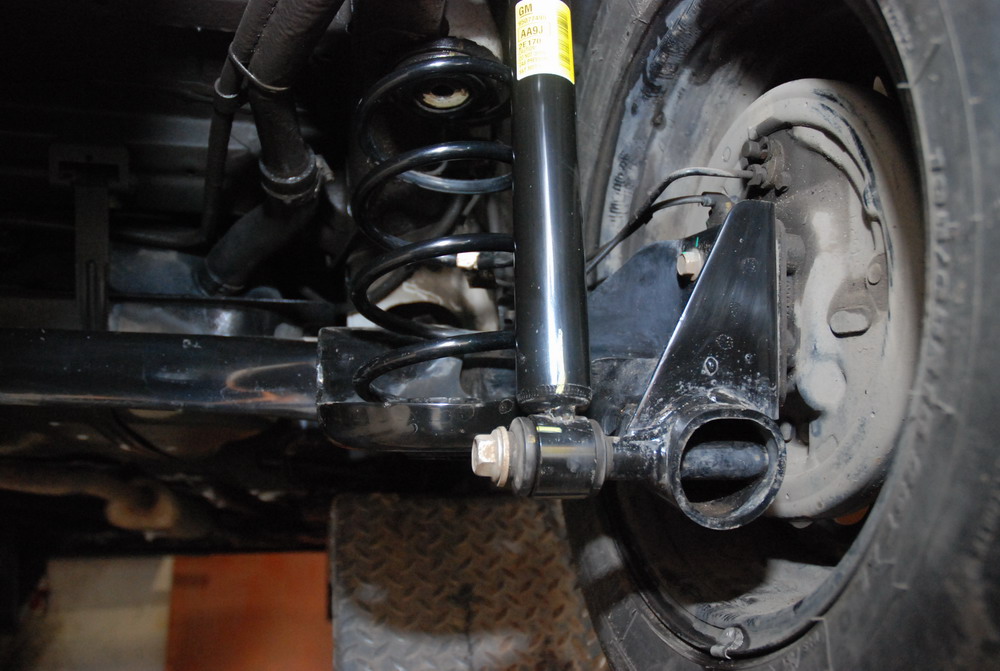

7. Опустить автомобиль

Внимание. Для правильного размещения в пружине и корректной работы пневмоподушки накачивать пневмоэлемент строго после установки автомобиля на колеса.

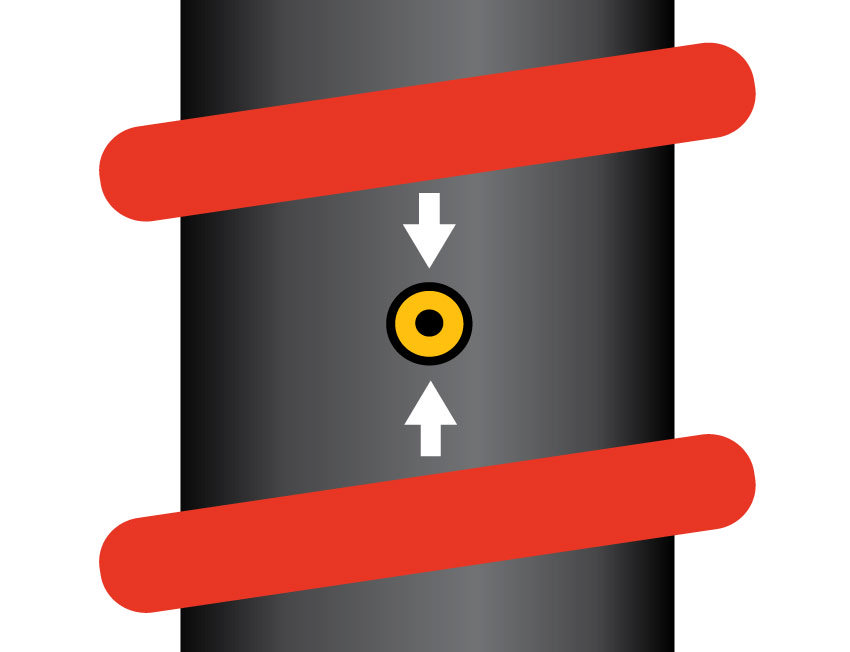

8. Проверить расположение пневмоподушек, ниппель должен находиться по центру между витками пружины (только для пневмоподушек BlackStone M)

Стандарт.

В рамках версии стандарт возможно два варианта установки магистрали:

— Одна общая линия для одновременной подачи воздуха в оба пневмоэлемента.

— Две раздельные линии для возможности регулировать давление в каждом пневмоэлементе раздельно.

1. Поднять автомобиль на подъемнике (эстакаде).

2. Демонтировать (при наличии) во внутреннем пространстве пружин буферы хода сжатия подвески (отбойники).

3. Витки пружин отчистить от пыли и грязи

4. Установить отбойники BlackStone в технологические отверстия буферов хода сжатия подвески (штатные отбойники), при необходимости (характерно для высоких пружин) установить дополнительные отбойники BlackStone с противоположной стороны.

Внимание. В некоторых случаях установка отбойников не требуется.

5 Накрутить фитинги на пневмобаллоны BlackStone (можно демонтировать ниппели из пневмоподушек).

6. Выпустить воздух из пневмобаллонов BlackStone (для упрощения монтажа).

7. Установить пневмоподушки BlackStone в пружины между витками (на некоторых моделях автомобилей требуется демонтаж пружин)

8.1. Одноконтурная магистраль:

8.2. Двухконтурная магистраль:

11. Проверить все соединения на герметичность

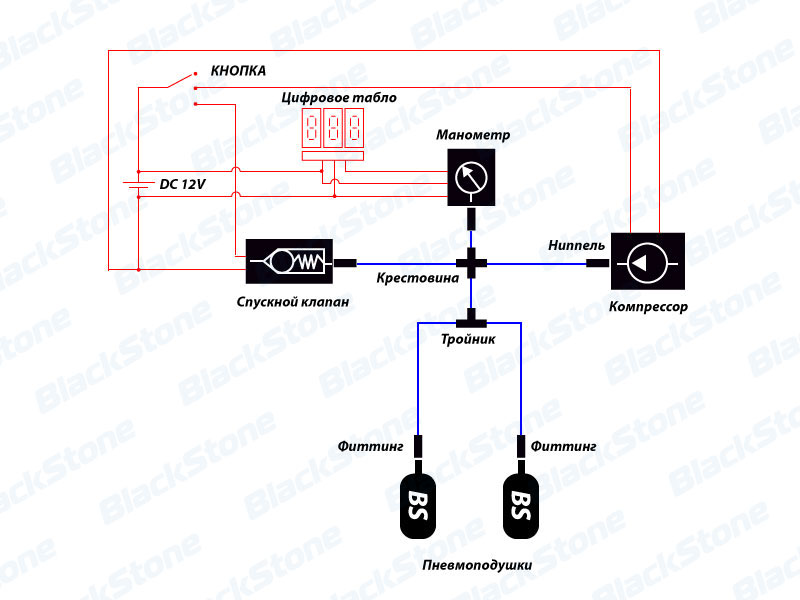

Комфорт.

1. Выполнить операции с 1 по 7 версии «Стандарт»

2. Провести магистраль от пневмоэлементов BlackStone, соединить шланги тройником и далее через технологическое отверстие (сделать специальное отверстие) в багажник автомобиля.

3. Опустить автомобиль и проверить расположение пневмоподушек, ниппель должен находиться по центру между витками пружины (только для пневмоподушек BlackStone M).

4. Подсоединить через крестовину к пневматическому шлангу компрессор, клапан спуска и датчик манометра.

5. Проложить электрическую проводку от компрессора, клапана спуска и датчика манометра к месту водителя.

6. Установить цифровое табло и переключатель в панели приборов.

Внимание. Для правильного размещения в пружине и корректной работы пневмоподушки накачивать пневмоэлемент строго после установки автомобиля на колеса.

8. Проверить все соединения на герметичность.

Источник

Купить пневмобаллоны в пружины Airspring/BlackStone (воздушная подушка в пружину)

Принцип действия заключается в том что резиновый баллон вставляется во внутрь пружины автомобиля задней подвески. Подходит для автомобилей без стойки внутри пружины. Амортизатор должен находиться отдельно от пружины. В комплекте с баллонами идут отбойники. Отбойники необходимы лишь в том случае если имеются выпирающие части внутри пружины, которые могу повредить баллон или для компенсирования лишнего пространства между баллоном и кузовом автомобиля. Установка отбойника не обязательна.

Пневмобаллоны в пружины Блэкстоун:

Воздушная (резиновая) подушка предназначена для увеличения клиренса, улучшения ходовых характеристик стоковой подвески, увеличивает максимальную снаряженную массу, увеличивает срок жизни амортизаторов и пружин, задняя подвеска перестает «козлить», исключается пробой задней подвески. Теперь Вы можете увезти большее количество груза (когда имелось ограничение по высоте автомобиля). Зимой полезно увеличение клиренса, для сохранения проходимых качеств. Минусов пока не найдено при использовании данного устройства. Она не боится большой нагрузки, потому что используется высококачественный каучук при производстве детали. Подушка склеена из двух половинок. Подобная пневмоподвеска может использоваться в задней подвеске только в автомобилях с раздельной пружиной и амортизатором (этот вариант используется на большинстве автомобилей).

Увеличение клиренса до 5 см

Все зависит от пружины и конкретной модели автомобиля. Баллоны выдерживает давление до 8 атмосфер. Большое количество положительных отзывов говорит о том, что это прорыв в автомобилестроении.

Инструкция по применению:

1. Ставим автомобиль на домкрат или поднимаем на подъемнике.Если в Вашем авто предусмотрена выемка в верхней части пружины (чашки), вставляем аккуратно резиновую шайбу (идет в комплекте) узкой частью вверх.

2. В спущенном состоянии подушку вставляем между витками в пружину, распределив ее таким образом, чтобы сосок от подушки был расположен удобно для закачки воздуха и не соприкасался во время дальнейшей эксплуатации с самой пружиной.

3. Закачиваем воздух с помощью компрессора, выставляя одинаковое давление.

4. Наслаждаемся упругой подвеской и более комфортной ездой.

Наверное, многие автовладельцы сталкивались с проблемой проседания задней части автомобиля при нагрузке (любимые мешки с картошкой или плотные пассажиры)Решить эту проблему не сложно, поставив простое и удобное устройство Пневмоэлементы в задние пружины подвески.

Есть несколько видов инсталляции подушек:

— Автономные. Самый простой способ. Вставили, накачали, и грузим кузов каждый день, безжалостно эксплуатируя. В этом случае необходимое оборудование только 2 пневмоподушки и по необходимости проставочные площадки. Недостатки этого способа заключаются в том, что каждый раз чтобы спустить или накачать подушку больше/меньше надо подлезать под авто с компрессором, не известно в какие погодные условия.

— Неавтономная. Самый бюджетный вариант управляемой одноконтурной пневмоподвески. Установка как в первом варианте с подключением и проводкой шлангов в багажник автомобиля. В багажнике можно оставить лишь выход для закачки или спуска воздуха из пневмоподушек. Также можно установить обычный компрессор и провести шланг с кнопкой подкачки к панели приборов с манометром (необходима функция спуска воздуха при такой инсталляции). Таким образом Вы можете в любое время поднять/опустить автомобиль в зависимости от ситуации.

Это уникальное изобретение только что появившееся на российском рынке автоаксессуаров и автотюнинга. Универсальные пневмобаллоны вставляются в полые пружины и накачаваются обычным компрессором. Если в вашем автомобиле передние или задние пружины находятся отдельно от амортизаторов значит у Вас есть шанс сделать автомобиль комфортным, удобным и в меру сбалансированным. Принцип действия прост. В системе подвески появляется дополнительный упругий элемент подвески, который будет работать вкупе со стандартной подвеской.

Рассмотрим состав элементов автомобиля с помощью которых гасятся удары от полученный ямы или кочки:
1. Резина.
2. Автомобильный диск, рычаг и прочие детали, которые можно погнуть на экстремальных трассах.
3. Амортизатор и пружина.
4. Продольные и поперечные тяги.
5. «Косточки», резинки стабилизатора.
6. Сиденье водителя.

Эту систему мягкости/жесткости дополняем еще одним дополнительным упругим элементом с целью погашения сильных и сверх-сильных ударов подвески-пневмоподушки в пружины. Чем отличается пневмоподвеска именитых автомобильных гигантов от нашей пневмоподвески? Надежностью, ценой, более широким применением, долговечностью и доступностью и возможностью приобрести в любом регионе России. Здесь простой принцип «резинового вкладыша» в пружины, при поломке которого машина станет снова стоковой (останется на Ваших пружинах и амортизаторах), а не упадет на асфальт в случае установки и использования полноценной пневмоподвески, как на Мерседесе, Рэндж Ровере, Ауди или Лексусе. Хотя и пользователи этих автомобилей при первой же поломке пневмоподвески стараются поставить авто на пружины, жертвуя комфортом в угоду надежности и долговечности подвески. Многие спрашивают:как избавиться от пробоев подвески, просадки автомобиля после установки газового оборудования,

поездке при полной загрузке автомобиля или если конструктивно автомобиль имеет слабые пружины? Пневмохелперы как раз избавят Вас от этих проблем. У нас имеется достаточный опыт в производстве, продаже, установке и использовании пневмоподушек в подвеске обычного автомобиля. Также с их помощью можно приподнять кузов относительно дорожной поверхности и исключить «проседание» машины при полной загрузке автомобиля. Помимо того хелперы помогают любителям ездить с прицепом, таксистам, челнокам и многим другим.

С помощью резиновых пневмобаллонов можно осуществлять регулировку жесткости подвески. Легко сделать подвеску мягкой или жесткой буквально за несколько секунд. Баллоны можно соединить шлангами через тройник и вывести подкачку в удобное для пользователя место подкачки (багажник, площадка фаркопа, бампер и прочее) или вывести каждую подкачку индивидуально. Также есть возможность осуществить управление давлением в баллонах автоматическим методом с панели приборов из самых простых и доступных компонентов которые можно купить в любом уголке страны. Установка подушек и система управления на столько просты в установке, что можно воспользоваться услугами любого автосервиса или же установить самостоятельно.

Отзывы об использовании можно почитать: Отчеты и Отзывы

Фотографии пневмобаллонов можно посмотреть тут: Фото-видео

Статьи с нашими установками можно найти тут: НАШИ РАБОТЫ

Купить пневмобаллоны в пружины: Airspring, BlackStone

Страна-производитель: Россия.

В комплекте 2 пневмобаллона и 2 отбойника.

Характеристики:

Рабочее давление от 0.3 до 1,5 атмосфер. Может отличаться в зависимости от размеров пружин конкретного автомобиля. Проще всего определить максимальное давление визуально на пустом и загруженном авто. После заполнения пустого пространства пневмобаллона внутри пружины не давайте больше давление, чтобы предотвратить частичный выход баллона между витками и дальнейшую его деформацию.

Никогда не превышайте рекомендованное давление!

Изностойкость: 100.000.000 циклов или 200.000 км пробега.

Грузоподъемность: Используется в автомобилях не более 2500 кг.

Каталог Пневмопружин:

Пневмобаллоны BlackStone бензо-, маслостойкие изготавливаются из специальной резиносмеси, которая способствует тому что баллоны не протираются от песка и камней. Толщина стенок баллонов от 5 до 9 мм. В торцах пневмоподушек толщина достигает 15 мм.

Что дает установка пневмобаллонов в пружины?

Избавитесь от пробоя подвески, не даст просадки автомобиля при полной или частичной загрузке автомобиля, повышают устойчивость автомобиля в поворотах и при резких перестроениях (при условии отдельных контуров системы), пропадет шум в задней подвеске, увеличивается срок службы всех узлов в подвеске автомобиля, не пропускают на кузов удары от ям, кочек, асфальтовых волн, автомобиль становится сбалансированным, собранным и комфортным в отличие от стокового состояния.
