Подсветка в двери автомобиля ауди
Подсветка дверей с логотипом автомобиля AUDI
Ссылка для покупки — 10,85$
Всем привет!
Представляю Вашему вниманию обзор подсветки дверей с логотипом автомобиля (в моем случае это логотип AUDI), прибывшей ко мне из интернет-магазина tinydeal.com. Забегая вперед скажу – довольно прикольная штука, ни у кого такого ранее не видел и в моем городе такой подсветки ни у кого нет:)
С появлением авто, начал шерстить Китайские магазины для заколхаживания приобретения каких нибудь полезностей и украшательств:) Впервые наткнулся на эти плафоны в интернет магазине Tmart, патом видел их на TomTop и наконец нашлись на Tinydeal. По ценнику вроди одинаковые во всех магазинах, но почему выбор пал купить эту подсветку именно на Tinydeal? А все потому что на Tinydeal эта подсветка с оригинальными плафонами от моего автомобиля, т.е. чтобы не было заморочек с последующей установкой, снятием и без сверления лишних дырок:) И как всегда немаловажный факт – много TD Points покрывших стоимость этих плафонов:)
Заказал, подождал месяцок и распаковал свою посылочку с автоприбамбасами:
Распаковав видим внутри презентабельную коробку (если продам авто, то можно снять плафоны и подарить кому нибудь:) Коробка чуть помята, но внутри все цело.
Обратная сторона с характеристиками и типа «инструкцией по установке»:

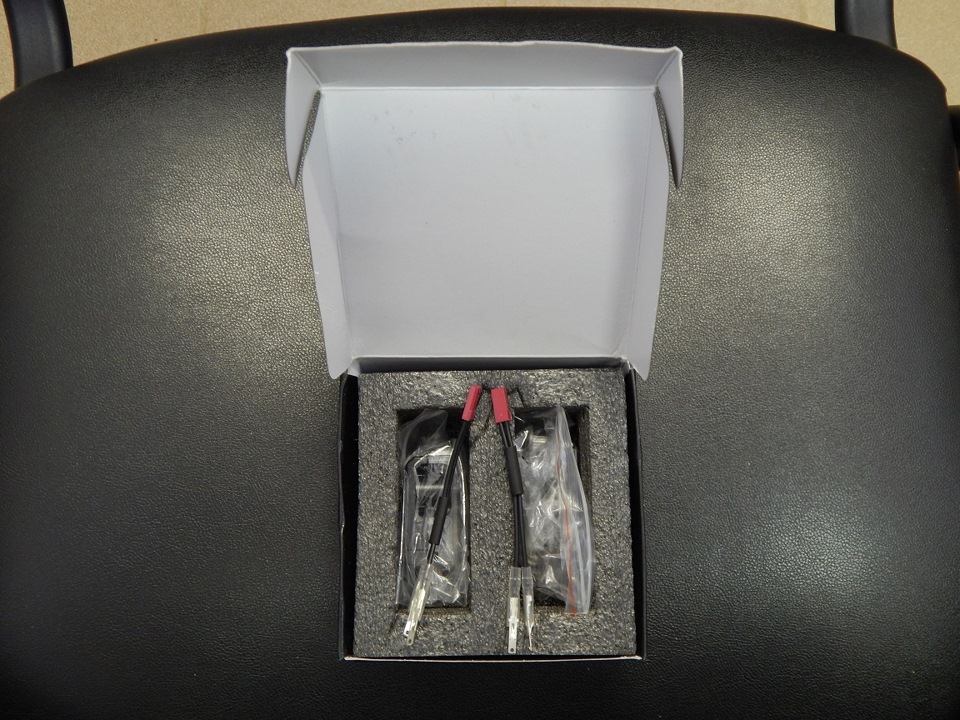

Внутри два плафона-проектора и два кабеля-переходника на штатный разъем 12В. Все собрано отлично, ничего не болтается.
Далее берем коробку и идем устанавливаем в авто. Установка оооочень простая:
1. Подковыриваем старый плафон и вынимаем, отсоединив проводку:

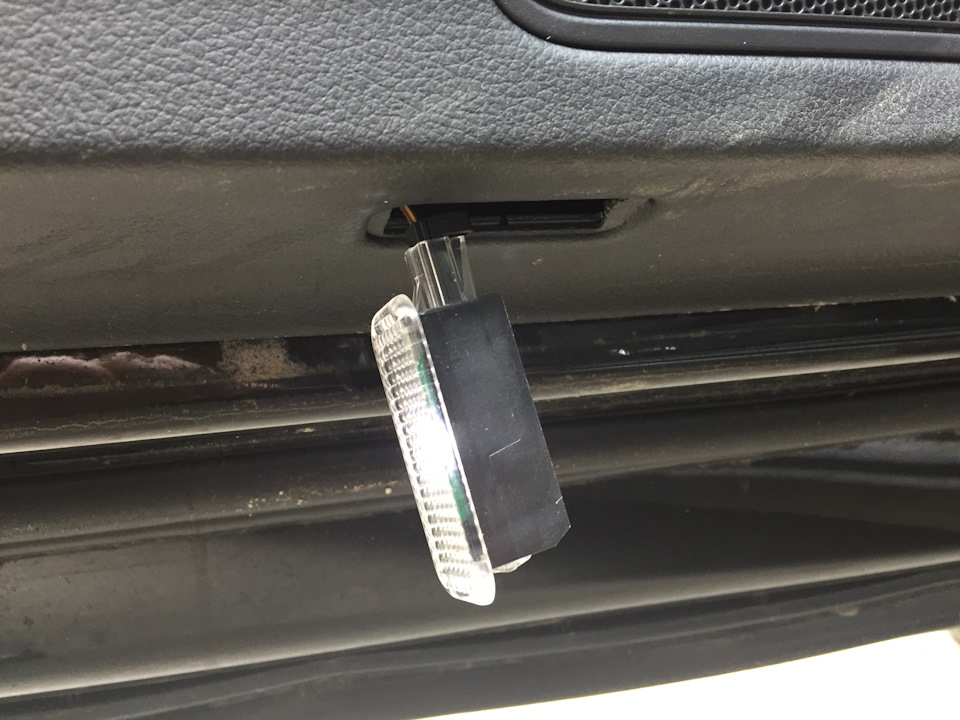

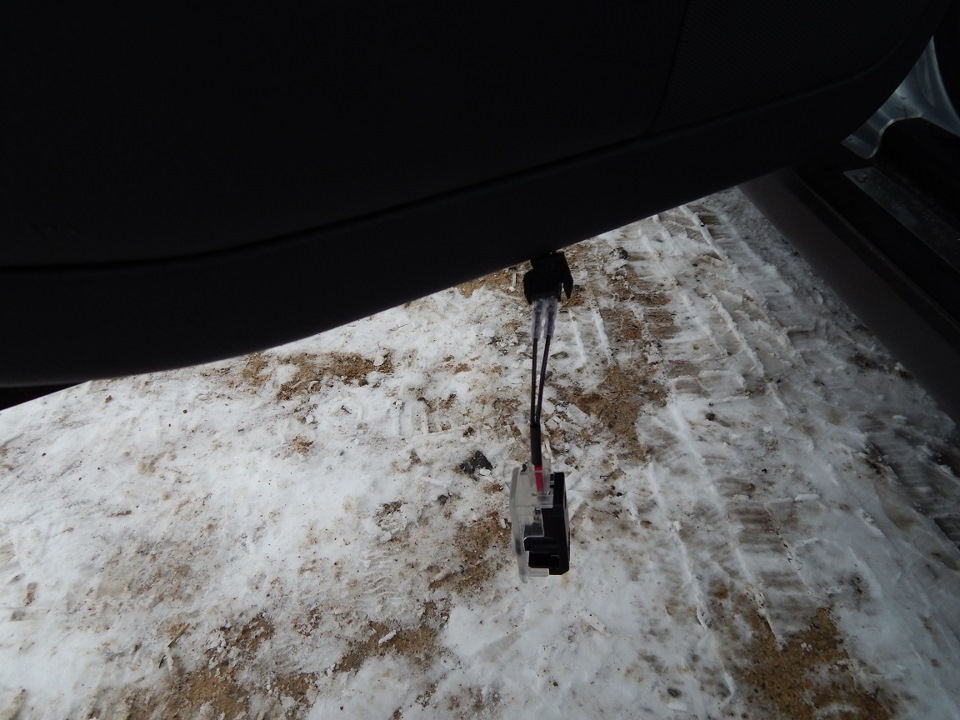

2. Подсоединяем новый плафон с логотипом:

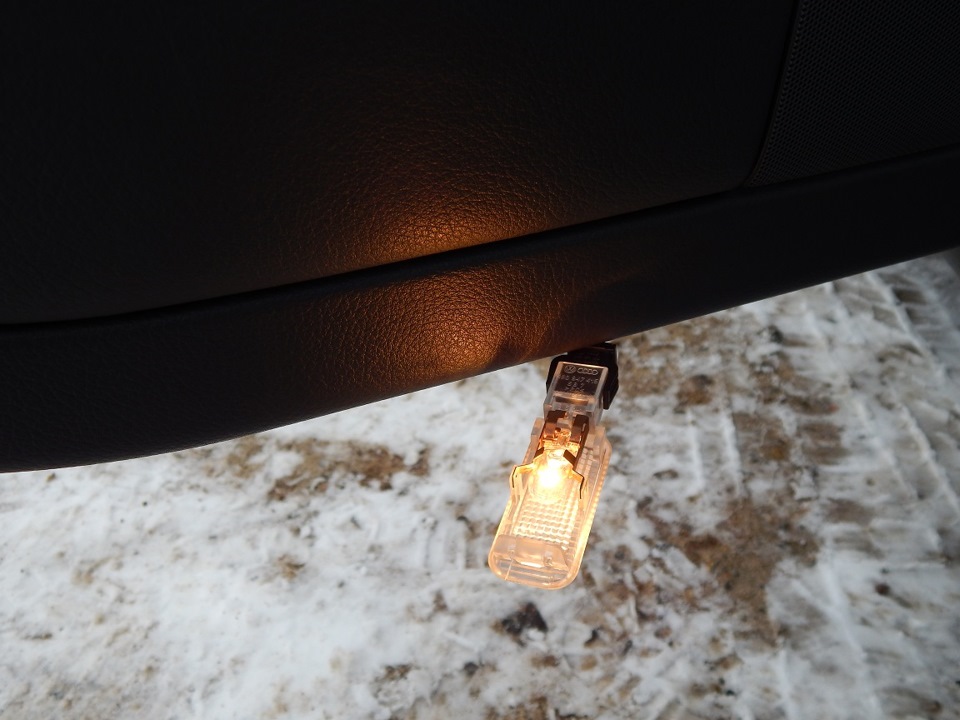

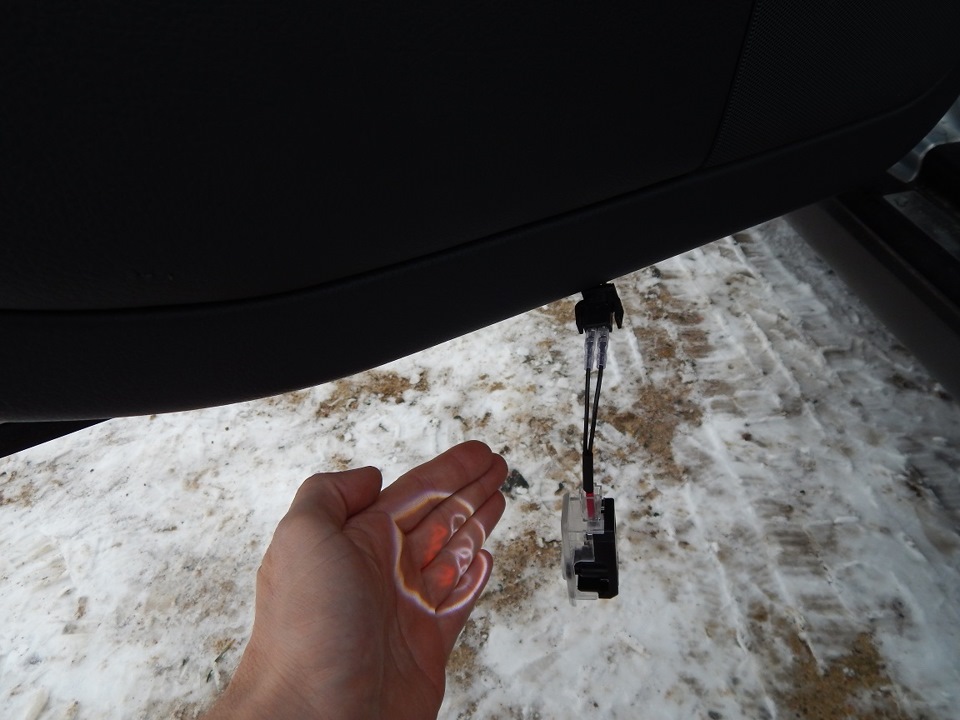

3. Проверяем или работает:)
4. Ставим на штатное место – ставится без проблем, «тютелька в тютельку»:

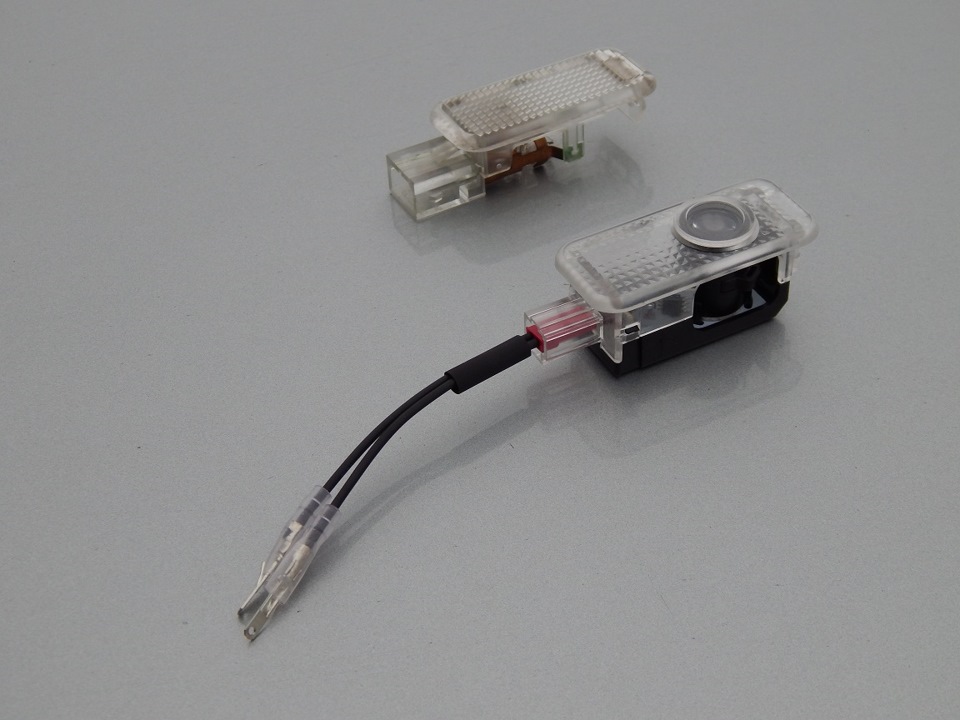

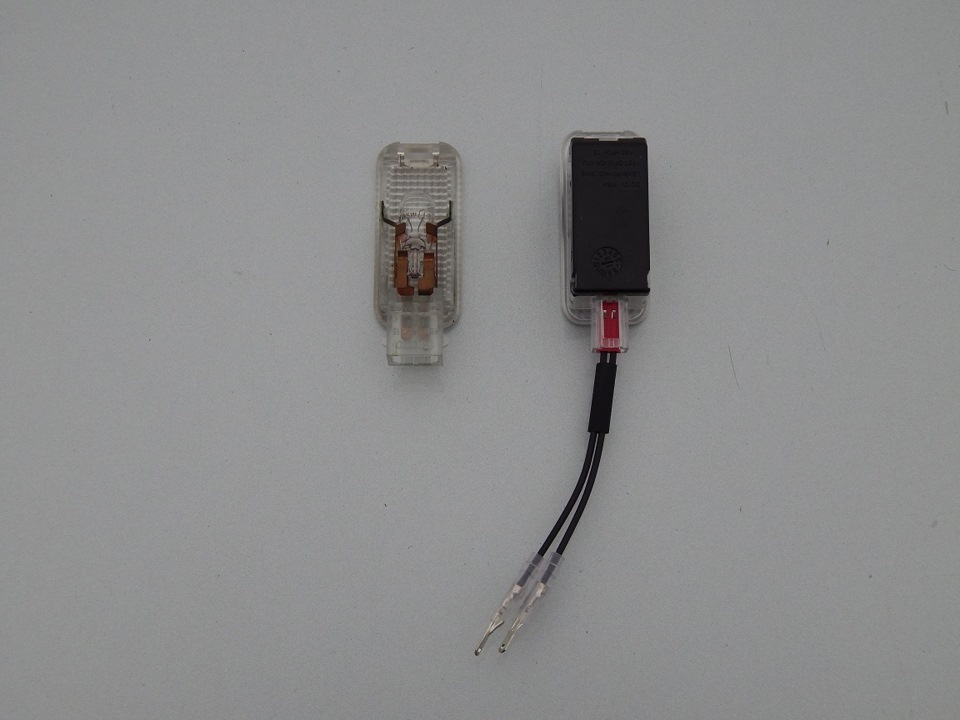

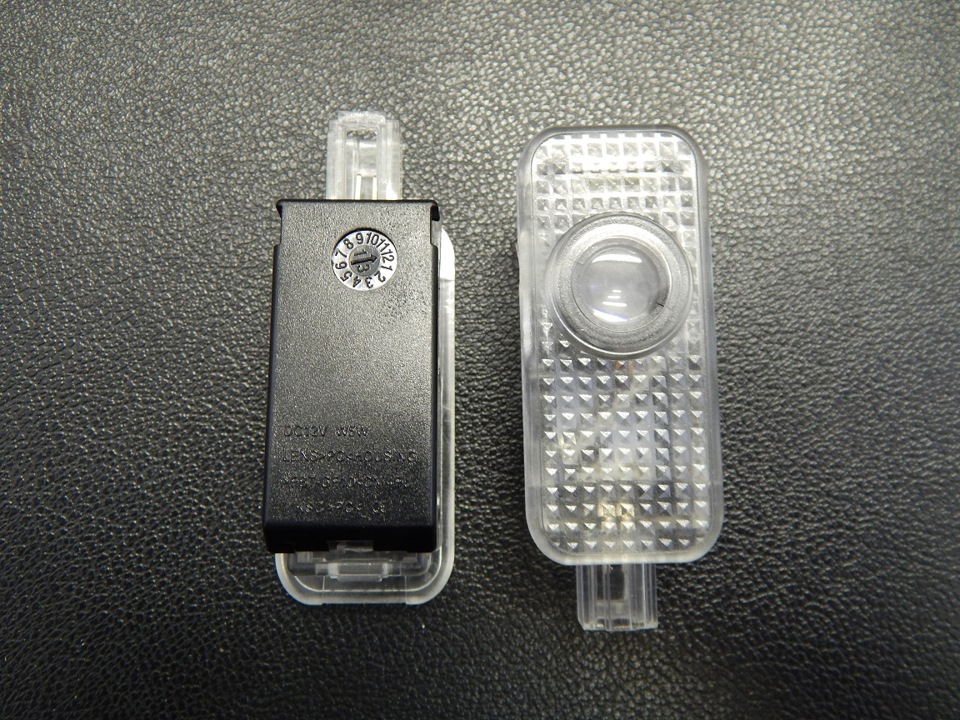

Спойлер: Фото сравнения со старым плафоном:
5. Проверяем еще раз или светится
6. Радуемся новому «тюнинху»:)

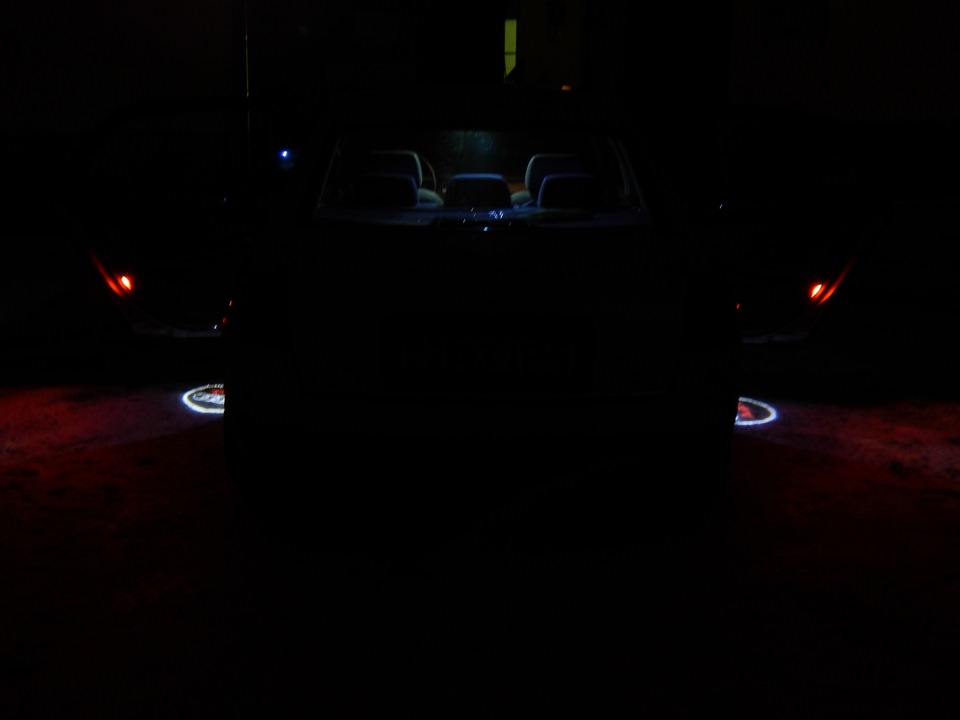

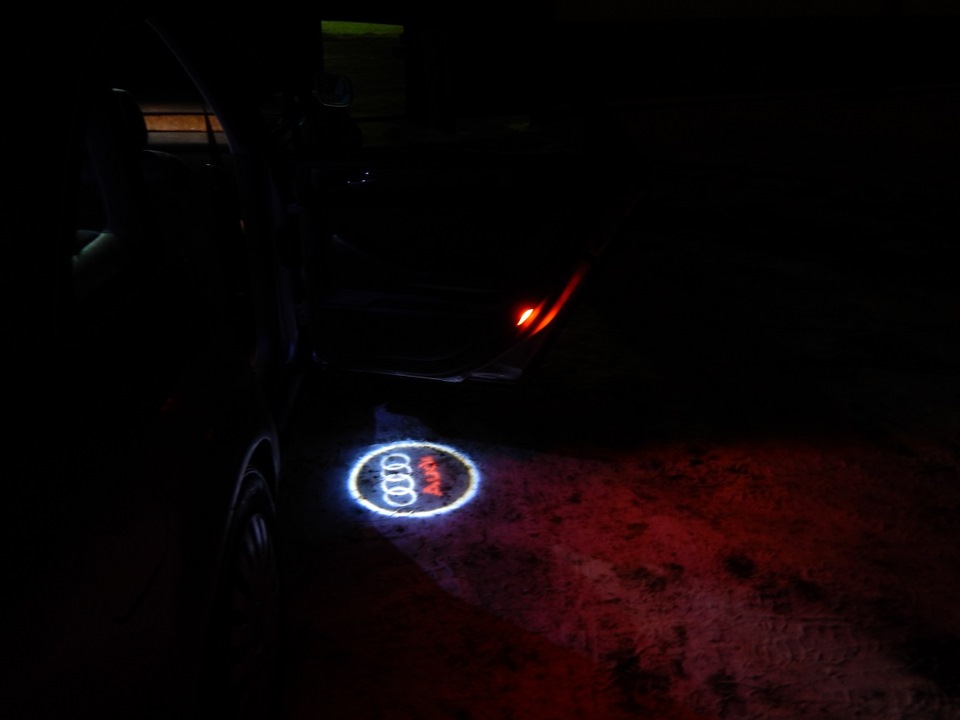

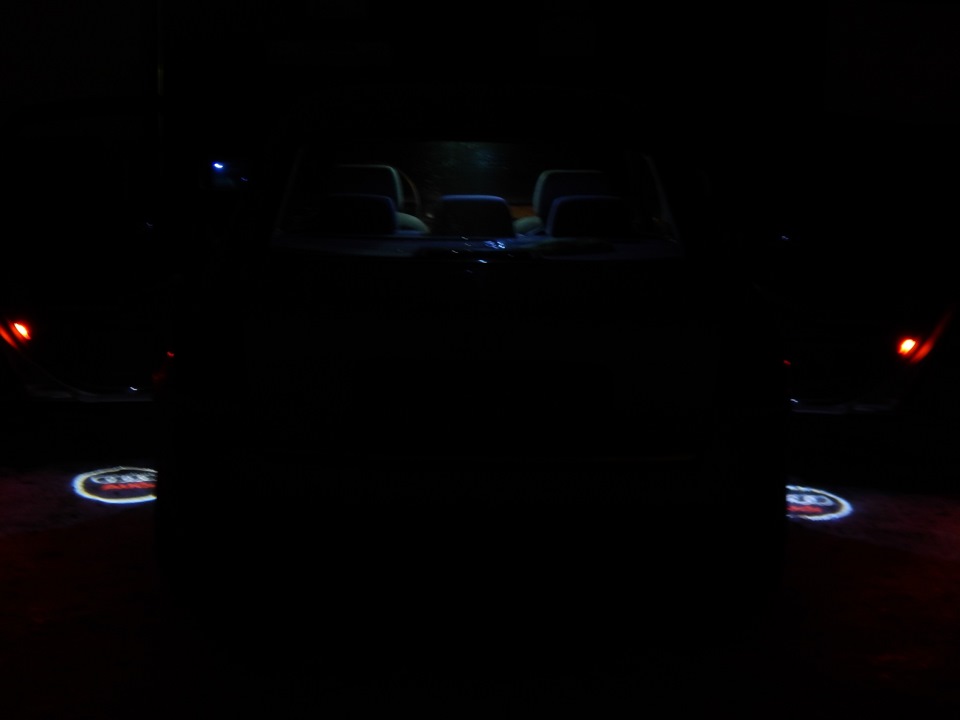

Днем естественно никакого эффекта нет, но вечером наступает «чудо»:
Кстати, логотип можно поворачивать как угодно, я в начале установил как было, но потом не понравилось что лого было вверх ногами и переустановил как положено:

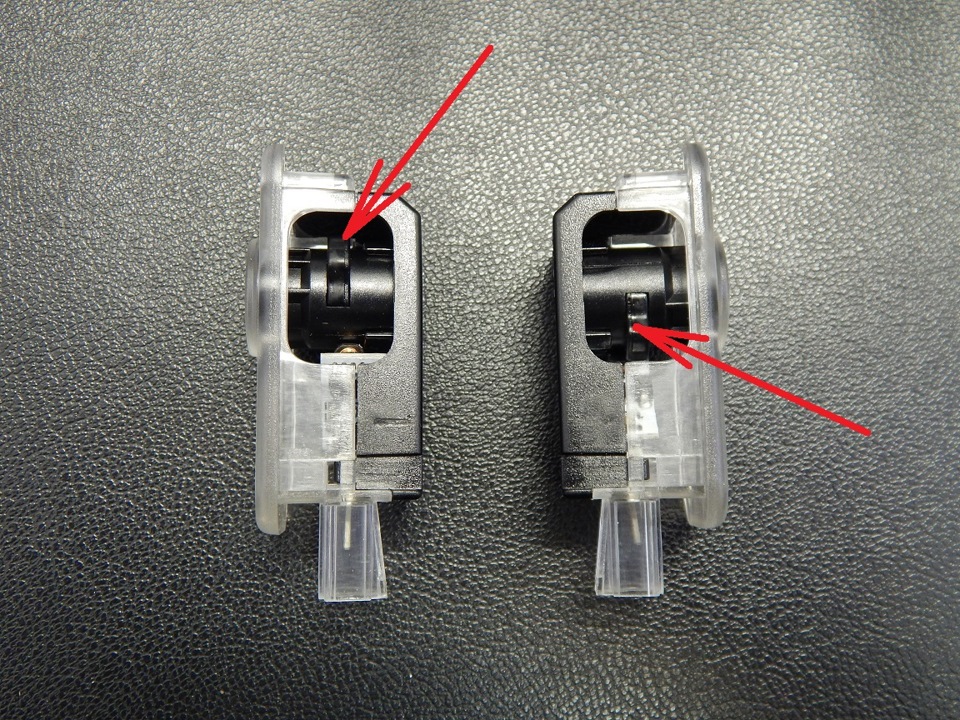

А поворачивается за счет рычажка на самом проекторе:
Приобрел один комплект, как говорится «на проверку» — проверку прошли на ура, теперь думаю купить еще один комплект на задние двери (поначалу установил в задние двери, т.к. у водительской двери не работал концевик (микрик), но на сегодняшний день микрик сделан и плафоны подсветки дверей с логотипом AUDI стоят на передних дверях).
Надеюсь кого-нибудь заинтересует. Учитывая что на разборках простые плафоны стоят по 5$, то можно немного доплатить и заказать с логотипом своей марки автомобиля – благо на Tinydeal выбор большой:)
Проекция Подсветка в двери: лого Ауди OOOO
Решил доделать ранее начатое и запилить вторую часть, про установку логотипа в подсветку двери.
Итак, на сегодняшний день оригинальная подсветка кольца 4G0052133G около 12-13 тыс, но есть дружественные страны, где примерно такая же подсветка стоит около 600 руб, + доставка до вашей деревни (шутка).
Ссылка например вот: дверной логотип
Ну и допустим решили вы значит сэкономить, купили неоригинальный и нужно ставить.

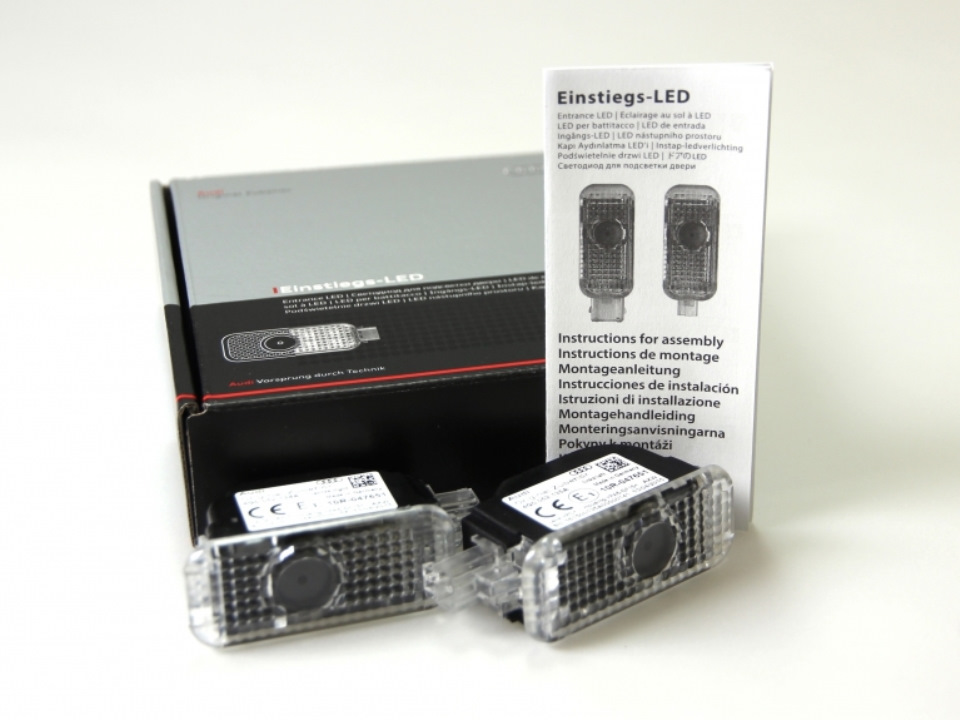

Вот так выглядит коробочка
Итак, стелим что-нибудь на землю, ложимся спиной, открываем дверь и снизу двери шлицевой отверткой аккуратно поддеваете плафон с короткой стороны, ближе к стойке
Поддели и потянули
Контакт отсоединяем тоже аккуратно
Вот такой у нас контакт
Теперь самое интересное, слева китайский, а справа тот что вы вытащили. и упссс. размер разъема немного отличается. примерно раза в два )))
Но, мы не привыкли отступать. Внутри разъема все теже два усика, на которые нужно нежно и аккуратно надеть наш разъем. Прицелится только нужно, пару раз вспомнить китайскую маму того, кто делал это, и вставить папу в маму. со всей нежностью.

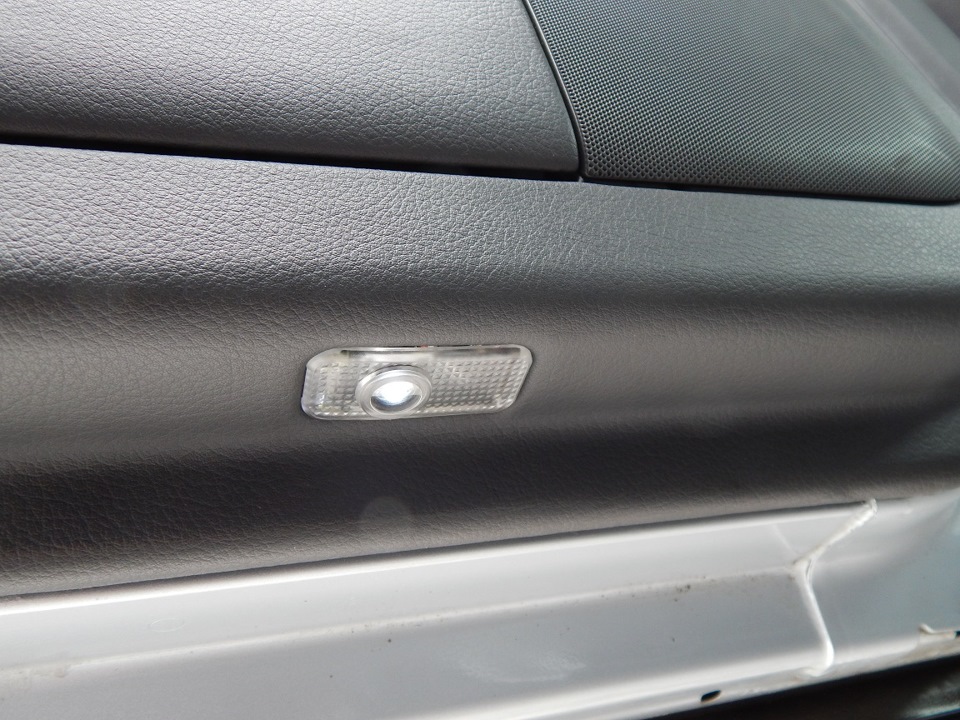

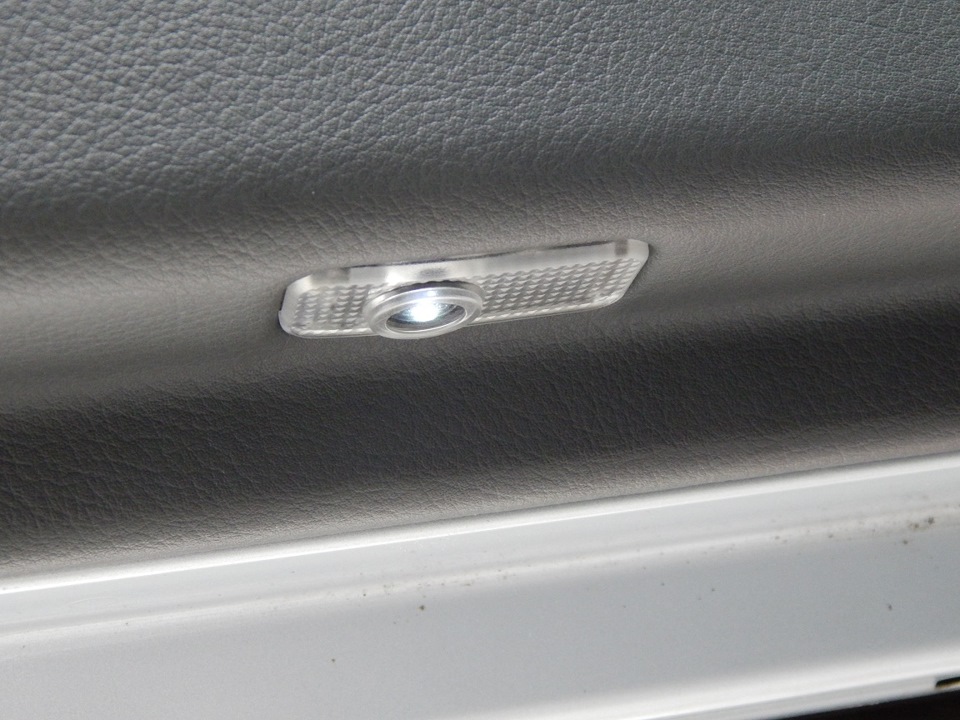

Далее плафон возвращаем на место. Стоит он как родной.
Ну и для особо любознательных — результат работы.ВОТ.
А вот так светит родной (немецкий) логотип.
Ну и для сравнения
Вверху немецкий, внизу китайский.
Разница конечно видна невооруженным взглядом, в дальнейшем я наверное как то решу вопрос, найду денег еще на один родной комплект. а может и нет))
Спасибо всем кто дочитал!
Запчасти
Audi A5 Sportback 2019, двигатель бензиновый 2.0 л., 190 л. с., передний привод, роботизированная коробка передач — аксессуары
Машины в продаже
Комментарии 12
Лучше поставить в алюминиевом корпусе и забыть, у пластиковых нет охлаждения а в алюминиевых корпкс играет роль радиатора, по этому и диод и пленка там практически вечные, себе уже года полтора назад поставил такие, и никаких изменений в работе за это время не заметил. вот такие брал, это последнее поколение www.wildberries.ru/catalo…/detail.aspx?targetUrl=XS
Уже не первый год ставлю проекцию этой конторы и на бмв и мерс и ауди. Проблемы были один раз когда был бракованный разъем. В целом хватает яркости на полтора даа года. Но за эти деньги это отлично. Яркость может и меньше чем оригинал но в целом на крепкую 4 ку
Там дело-то не в яркости…
Без обид, ничего не имею против, но именно в таких мелочах не должна быть экономия…
Я может не прав конечно и не хочу обидеть автора, но никогда не пойму прикола, покупать машину от 3+ млн и потом пичкать ее китайской шелухой…
Вы не правы! Тут вопрос не просто экономии а практичности и здравого смысла. Накладки на педали стоят на али в разы дешевле, а по качеству вы их не отличите от оригинала, очечник в салон соответствует оригиналу на 99%, кольца на капот и багажник (черный цвет) выполнены качественно, карбоновые спойлеры и дешевле и по качеству не хуже оригинала. Я не агитирую за али, но вот как раз вопрос разумности у людей кто умеет зарабатывать и правильно тратить деньги.
Не стану спорить. Единственное скажу, что считаю, что я прав 😎. Посмотрите на фото и все ясно, где и какие кольца. Ну а про накладки и все остальное, ну не знаю. Может сразу тогда китайский авто брать? 🤣
Ну у меня машина стоит не 3 мл, а 6 и если зайдете на форум владельцев А6 то удивитесь что люди купив машину за 5-6 млн не гнушаются покупками на али. И боюсь вас расстроить, но 60% комплектующих ауди производится на дочерних заводах в китае. 😀 Соглашусь, что спор бесполезен, каждый выбирает то чтотсчитает нужным.
Я не говорил, что 3, а от 3+
Какие 60%? Вы машину разбирали? Мне тоже такое рассказывали, что внутри китайщина. Я не одной панельки не нашёл со словом Чайна. Только европейские страны. Не, ну может всякие пистоны и т.п. и китайское конечно.
Вот я и удивляюсь, как можно такие дорогие машины пичкать китайщиной низкопробной ))). Это примерно, как машины лямов по 10+ стоят в центре прикрыв номера, чтоб не платить за парковку 150 рублей. Люди умеют считать деньги ответите вы, поэтому у них и машины от 10+ 🙂
Вот поэтому у меня машина за 6+ А вы продолжаете спорить.
Подсветка дверей QUATTRO
Наверное многие аудиводы знают о существовании оригинальных подсветок дверей с фирменным логотипом «quattro» или кольцами. С завода, насколько помню, они не ставятся на машины. Продаются как дополнительный аксессуар. Кому нужно — каталожники, как всегда, укажу.
Визуально конечно это всё красиво, но немного убавляет практичность. Ведь область подсветки заметно уменьшается. Однако, несмотря на это, желающих пожертвовать подсветкой ради эстетики, не мало.
Решился и я попробовать. Почему попробовать? — спросите вы. А потому что я сделал небольшой шаг конем.
Нашел реплику этой подсветки. По цене на порядок (в десять раз) ниже. Единственное о чем я думал во время заказа — это изображение — кольца или quattro. Решил, что всё-таки кольца это попса и заказал quattro.
Пришло всё это добро примерно за три недели. И, как обычно, ждал от китайцев какой-нибудь подвох. Но его всё не было и не было…
Итак. Приступаем к установке.
Для начала снимаем родной плафон. Аккуртано отверткой или пластиковой ковырялкой поддеваем сам плафон. На водительской двери подковыриваем справа.

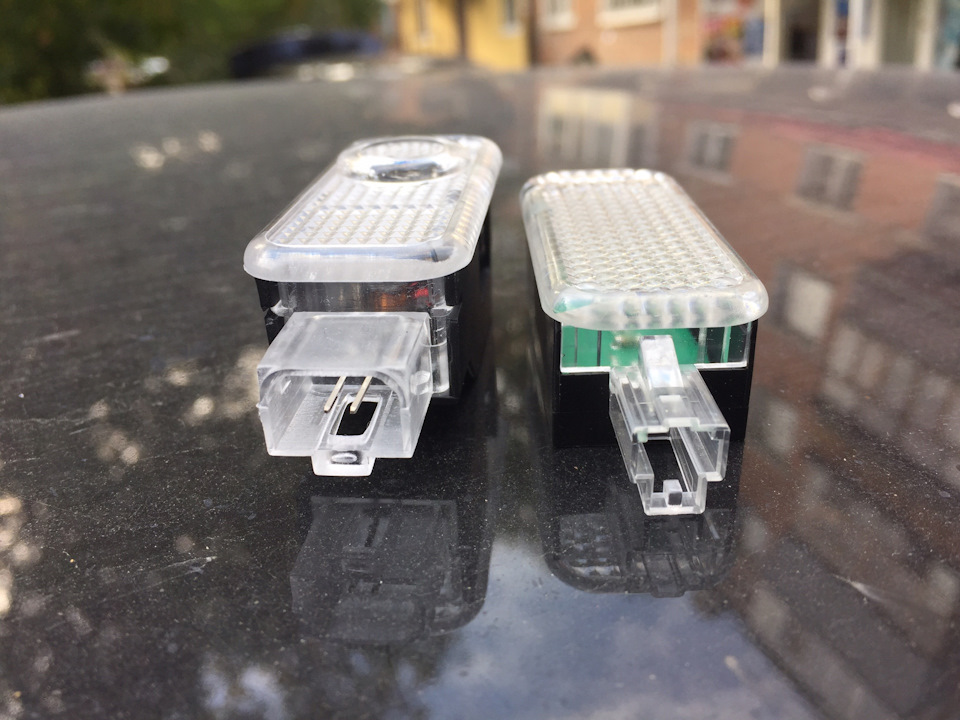

Как только я отковырнул родной светодиодный плафон, я понял… Вот он подвох! Не подвела меня моя чуйка! Разъемы на родном светодиодном плафоне не совпадают с разъемами на китайском плафоне.
По ширине он совпадает с размером плафона под лампу накаливания.
Не порядок… Надо что-то делать!
Нашлось аж три варианта решения проблемы.
1. собрать переходник.
2. заменить фишку и пины разъёма.
3. попробовать впихнуть невпихуемое.
Очень повезло, что пины внутри плафона были типа «игла», а не плоские. А значит нам подходит вариант №3.
Поэтому просто защелкнул разъем. После чего вставил плафон в дверь. Ничего не болтается и не выскакивает.

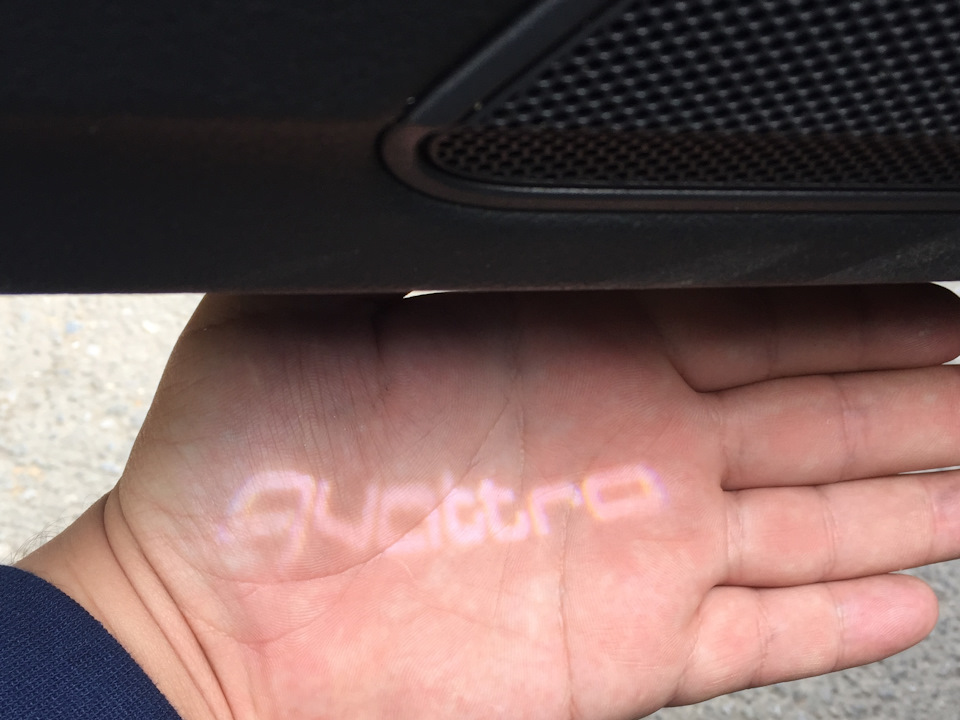

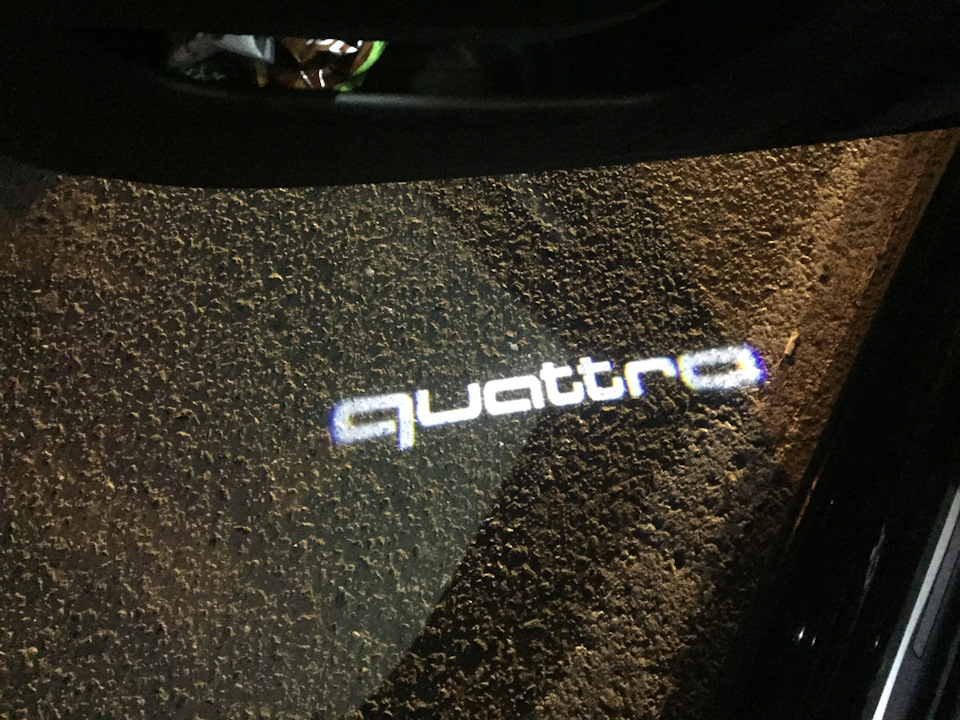

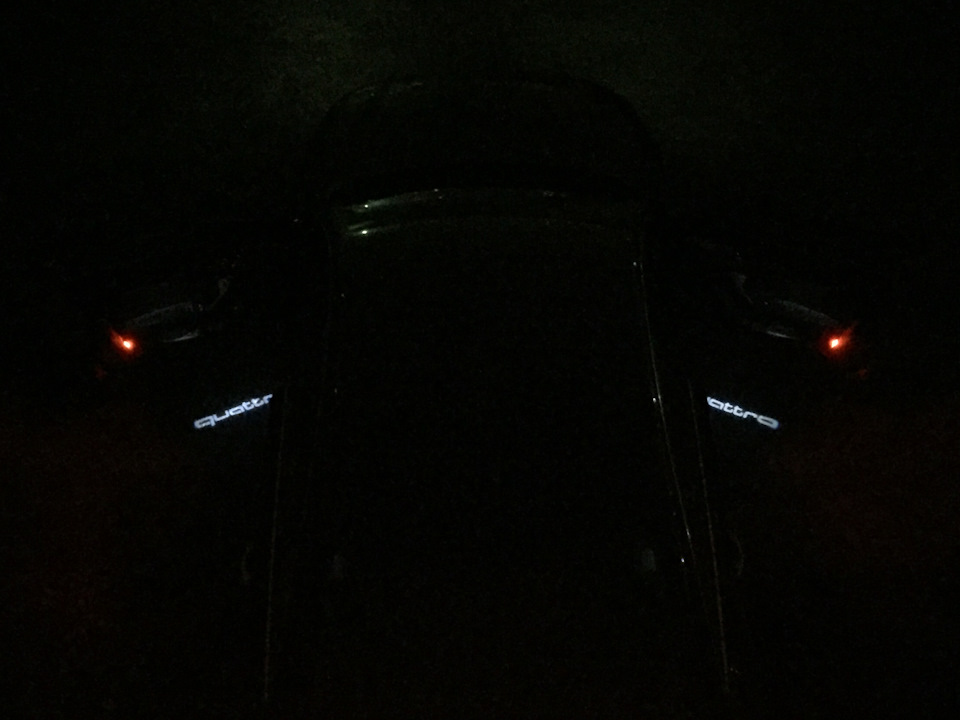

Как это выглядит вживую.
Важно! Оригинальные такие плафоны бывают двух типов. С широким и узким разъемом. Поэтому рекомендую удостовериться перед заказом. Если бы купили родные плафоны с широкими разъемами, то пришлось бы прибегнуть к одному из двух первых вариантов. Если кому нужно — помогу с номерами пинов и разъемов.
Подытожу. Покатавшись месяц с неоригинальными плафонами, не заметил испепеляющего чувства колхоза. Визуально мне очень понравилось. Все, кто впервые видели в живую, думали, что оригинал.
Но… отдать 8-9 т.р. за оригинальные плафоны я пока не готов…
15. Установка внешней подсветки дверей
Продолжаю внедрять пакет освещения «а-ля QQ1», давненько задумывался об установке плафонов освещения пространства для ног при открытой двери. Останавливало то, что мои блоки на дверях не поддерживают эту функцию, т.к. в них отсутствуют необходимые пины, но прочитав отчет Михаила (Mushgan) — Внешняя подсветка дверей без замены блоков и подсветка ног!, решил таки попробовать установить подсветку на Audi A1.
Для этого понадобятся:
— плафоны подсветки с проводами — заказывал здесь;
— матерчатая изолента для избежания дребезжания проводки и придания ей «заводского вида» (по желанию);
— любые штекеры («мама» — «папа») для возможности снятия дверной карты с плафонами.

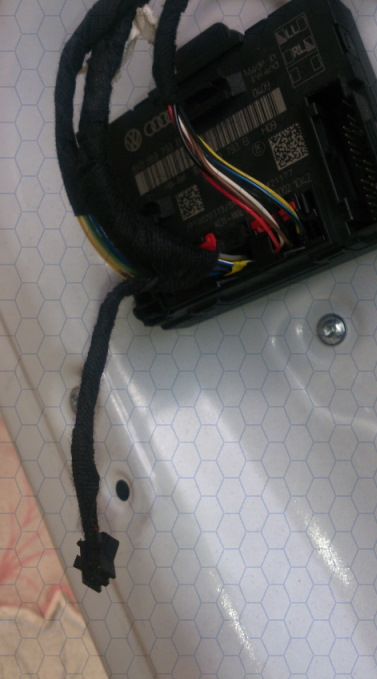

Сначала я снял дверные карты.

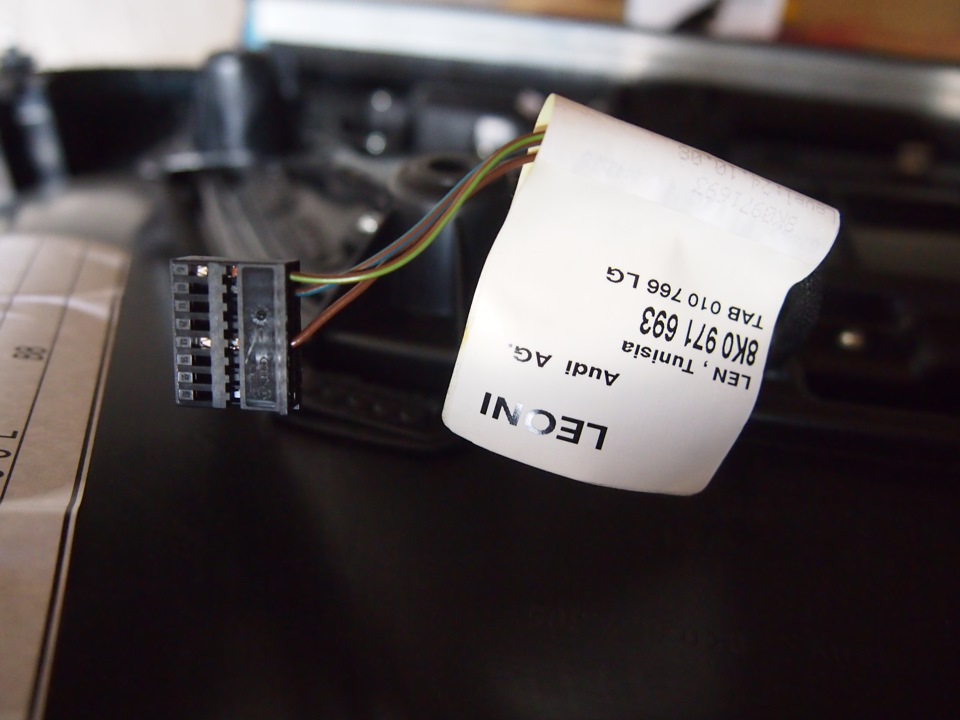

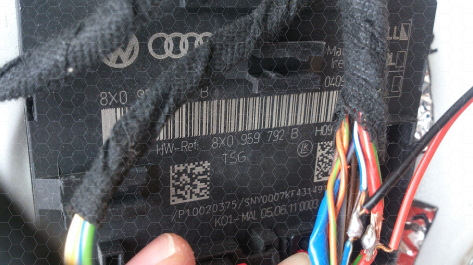

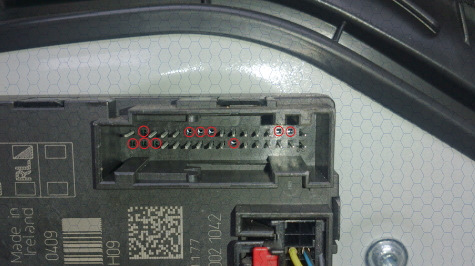

Фото дверного блока водительской двери, красным показал отсутствующие пины.

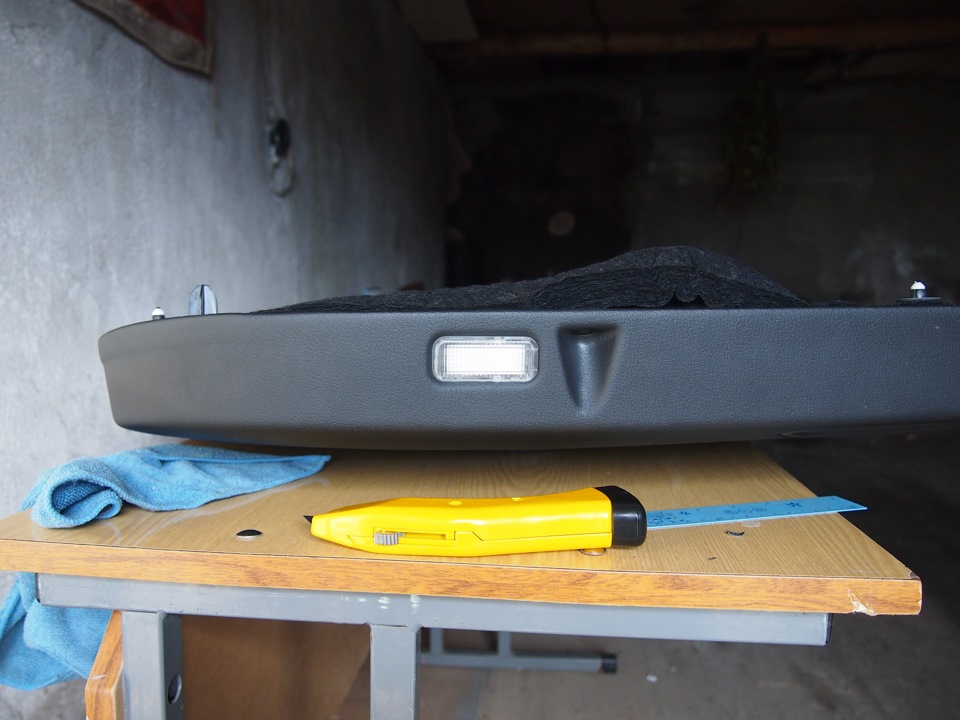

В снятых дверных картах, в нижней части уже имеется плоская «площадка» под установку плафона со светильником, все, что нужно сделать — это аккуратно разметить и вырезать место под плафон, главное не отрезать нижнюю обшивку дверной карты, чтобы плафон не выпал и держался плотно.

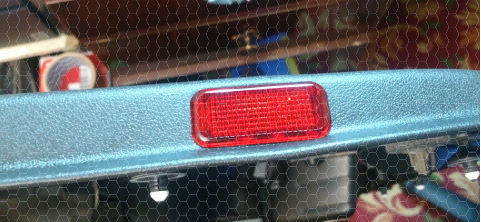

Что ж, решил-таки добавить боковой плафон красного свечения, раз тут такое дело пошло, тем более, что даже на Audi A3 такие плафоны штатно стоят в дверных картах, а у нас — нет, исправим!
На дверном блоке водительской двери необходим сиренево-белый тонкий провод («минус») и красно-зелёный толстый провод («плюс»).
Для информации, как и писал Mushgan, при открытии/закрытии двери коммутируется только минусовой провод, плюсовой провод остается постоянным. При чем, таких минусовых проводов два, на одном из них минус появляется при открытии двери, на другом — при закрытии. Нам подходит первый случай. Этот провод — сиренево-белый.

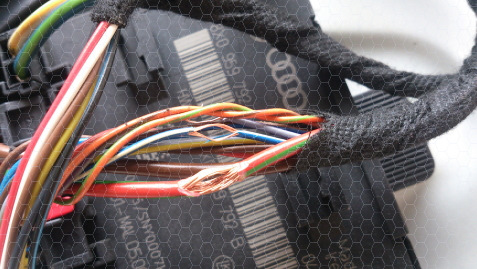

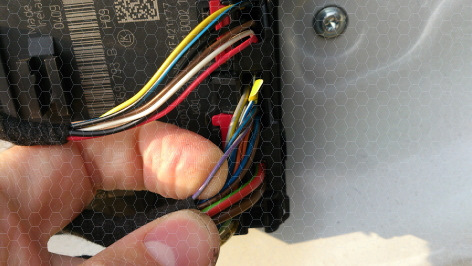

Аккуратно зачистил изоляцию

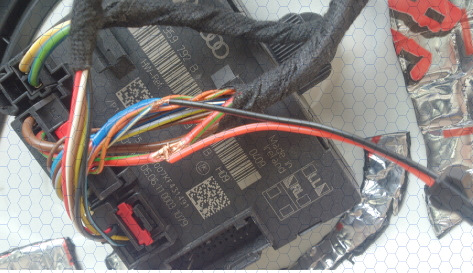

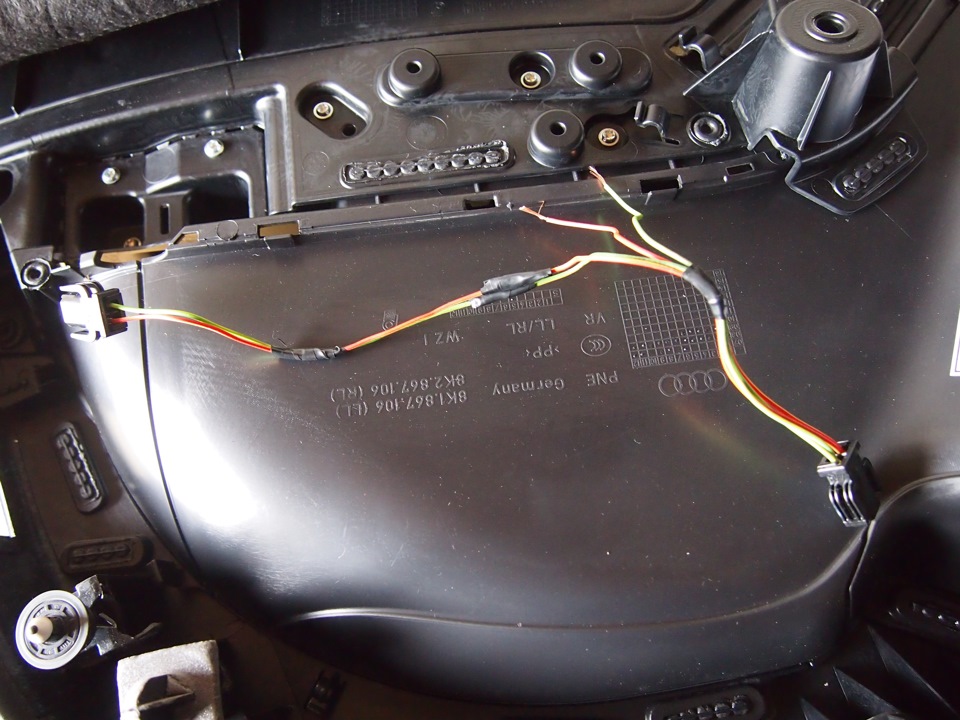

Далее при помощи пайки припаял отходящий провод к этим ранее зачищенным жилам проводов. Для этого и необходим дополнительный штекер «мама»-«папа» для легкой коммутации всей дверной карты с плафонами, если ее нужно будет снять и куда-то положить в сторону.
На дверном блоке пассажирской двери необходим бело-синий тонкий провод («минус») и красно-зелёный толстый провод («плюс»).
ИТОГ. Водительская дверь:
Пассажирская дверь — аналогично.
Фото на телефон, но и так понятна суть задумки. Плафоны светят отлично, освещают ярко, и выглядят «штатно», как будто так и было. Я очень доволен. Никаких манипуляций с кодировкой дверных блоков в этом случае проводить не требуется!
И если автор идеи ( Mushgan ) не против, процитирую его слова:
«Ну и наконец я доволен, и специально жду ночи, чтобы лишний раз открыть дверь и кайфануть 🙂
А раньше с завистью смотрел на другие авто у которых в ночи так красиво сзади горит красный свет, а белый свет освещает место под ногами.»
ДООСНАЩЕНИЕ ПОДСВЕТКОЙ В ДВЕРЯХ И ПРОСТРАНСТВА ДЛЯ НОГ. Продолжение Часть 1.
Всем привет!
Итак, добрались до подсветки в дверях и сигнальных огней красного цвета в дверях.

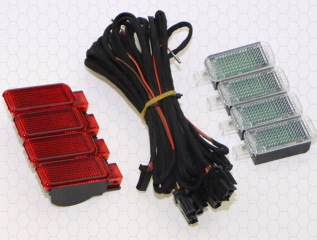

Все необходимое для установки можно посмотреть здесь, единственное пришлось искать маленькие, ну очень маленькие контакты для разъемов в дверях.
Ну что же, обо всем по порядку.
Снимаем накладки на двери сверху и под подлокотником. Откручиваем 5 винтов (помечены красным, на задних сиденьях в том же месте)
и снимаем обшивку двери, защелки сидят туго, поэтому аккуратно с применением силы. Когда защелки отщелкнуты, поднимаем вверх обшивку и выводим из паза перед стеклом. Затем нужно отстегнуть тросик привода ручки открывания, и собственно наш 32-контактный разъем голубого цвета,

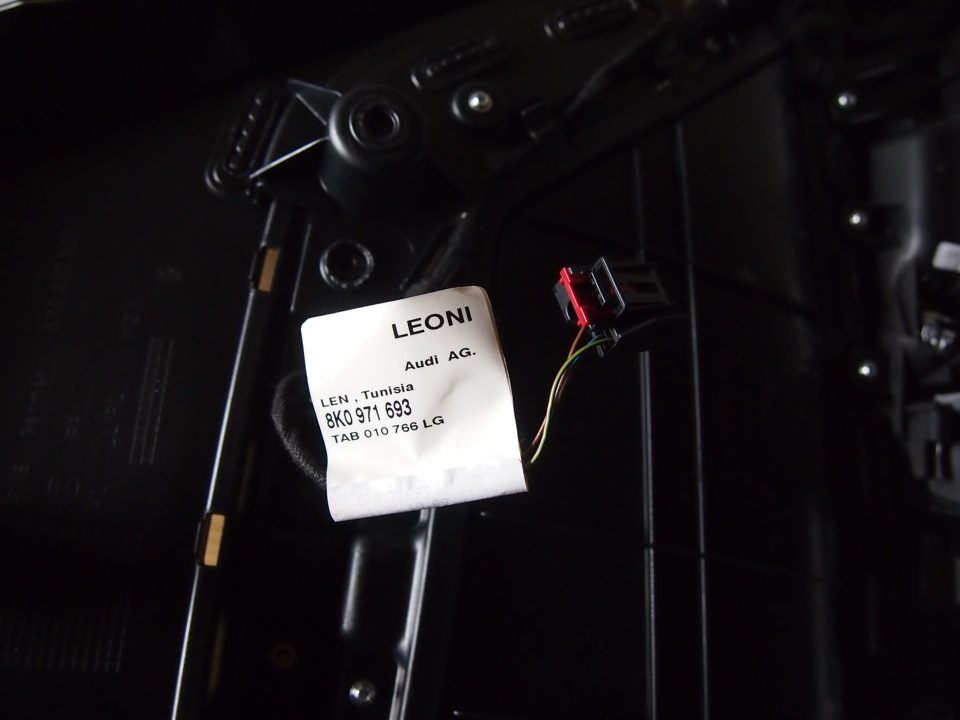

в который будем врезаться, перепутать его не с чем, так как он единственный остается с обшивкой.
Затем собираем проводку, у меня на одних коннекторах 4 провода, на других 2, те которые с 4-мя на разъем, ну а оставшиеся 2 контакта на другой плафон. Вставляем в голубой разъем контакт в 16 гнездо, это «+», «-» берем от коричневого провода.

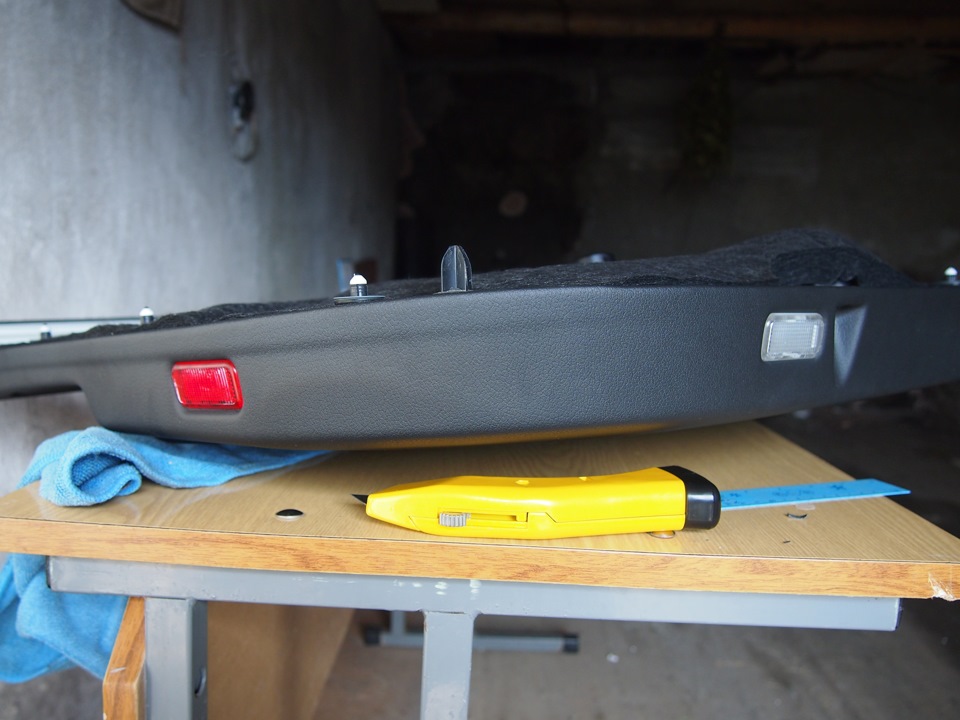

Затем проводим операцию по вырезанию места под нижний плафон, операция простая, так как место под него выштамповано, красный плафон просто вставляем вместо отражателя.

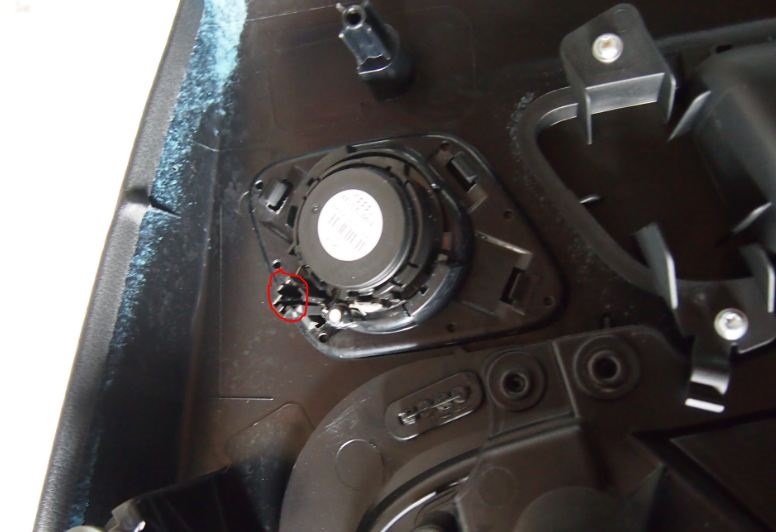

С задними дверьми немножко по другому, обшивка снимается так же, единственное нужно не забыть отстегнуть разъем высокочастотного динамика,

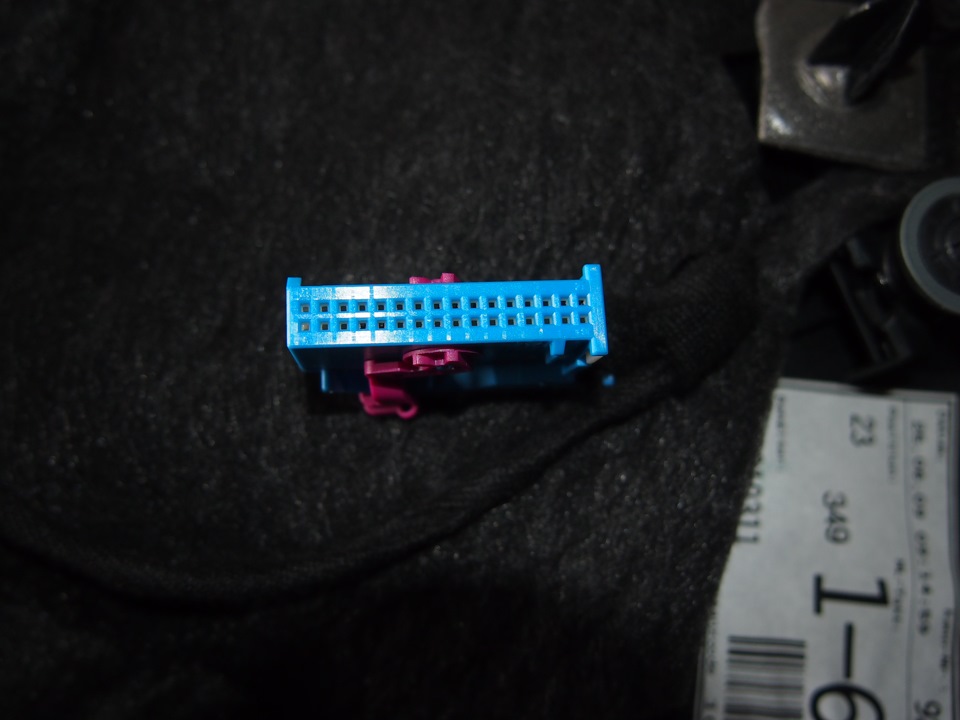

ну и разъем в который будем врезаться, по-моему 16-ти контактный. Опять же он единственный снимается с обшивкой — не ошибиться.
Диодные лампы пока в пути, поэтому поставил обычные из имеющихся у меня.
Фото вечером добавлю, как стемнеет.
И теперь как всегда вопрос к аудитории: Как запитать подсветку для ног передних пассажиров я знаю, а вот как для задних прошу подсказать… Решение нужно только штатное, ибо хочу регулировать освещенность через магнитолу.
Всем спасибо!)))
З.Ы.: Несколько фото вечером, светят конечно не ахти, но это пока родные лампы стоят, придут светодиодные, поменяю — выложу фото.
